Jaguar X-Type Sedan and Estate (Wagon). Manual - part 477

• NOTE: Federal market vehicles, refer to step 1.

• NOTE: Non federal market vehicles, refer to step 2.

1.

CAUTION: Make sure the float or arm are not damaged while

installing the fuel pump module.

• NOTE: Federal market vehicles only.

• NOTE: Make sure the fuel transfer pump is correctly orientated.

To install, reverse the removal procedure.

Install a new O-ring seal.

Tighten to 120 Nm.

2. CAUTIONS:

 Make sure the float or arm are not damaged while installing the fuel

pump module.

 Make sure the fuel crossover pipes are not damaged while installing

the fuel pump module.

• NOTE: Non federal market vehicles only.

• NOTE: Make sure the fuel transfer pump is correctly orientated.

To install, reverse the removal procedure.

Install a new O-ring seal.

Tighten to 70 Nm.

Published: 11-May-2011

Fuel Tank and Lines - Inertia Fuel Shutoff (IFS) Switch

Removal and Installation

Removal

1. Remove the cowl side trim panel. For additional information, refer to

Section

 501-05 Interior Trim and Ornamentation

.

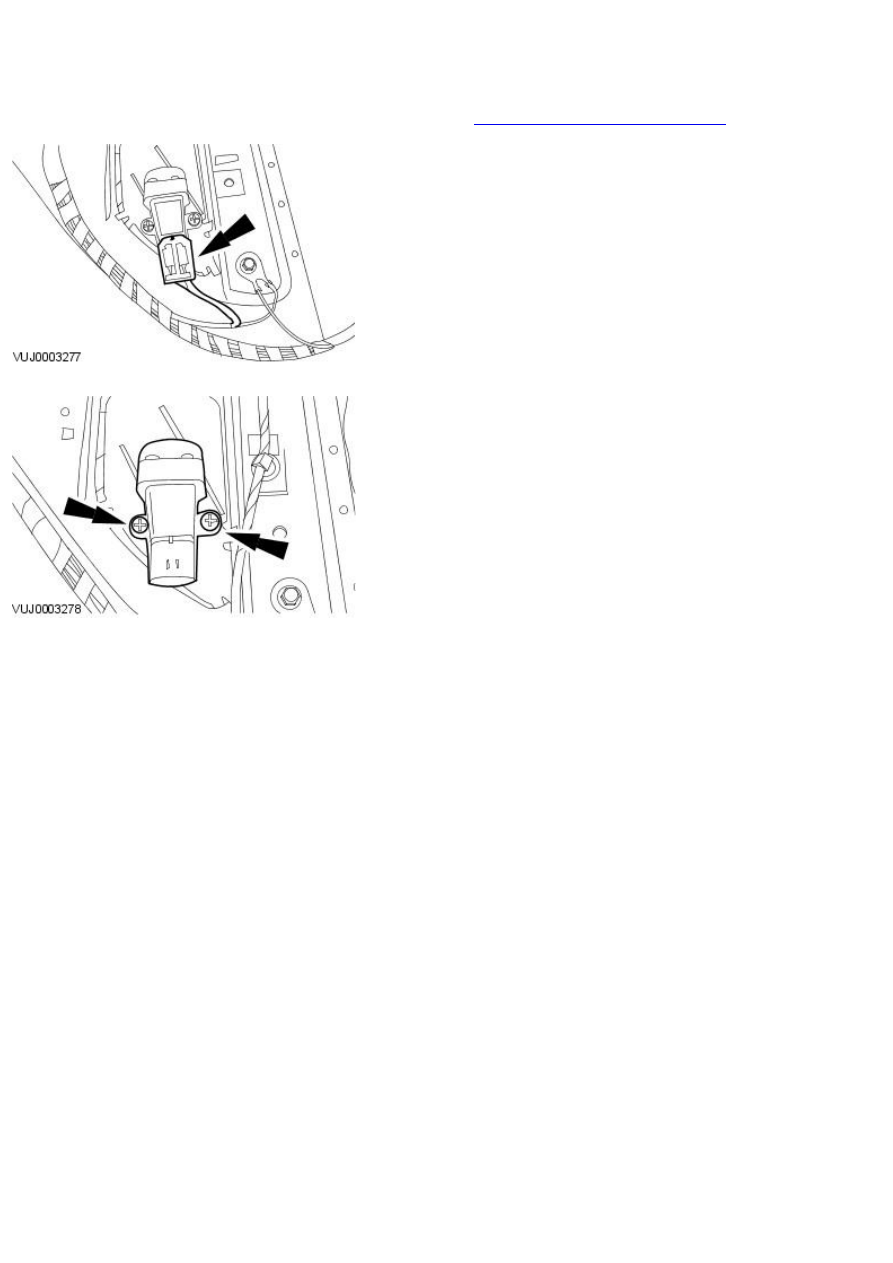

2. Disconnect the electrical connector.

3. Remove the inertia fuel shutoff (IFS) switch.

Installation

1. To install, reverse the removal procedure.

Published: 24-Mar-2011

Fuel Tank and Lines - Fuel Tank Filler Pipe Hose

Removal and Installation

Removal

1. WARNINGS:

 Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapours are always present
and may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

Disconnect the battery ground cable. For additional information, refer to
For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).
.

2. Remove the fuel filler cap.

3. Using a suitable suction device drain the fuel tank filler pipe.

4. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

5. NOTE: Subframe shown removed for clarity.

Remove the fuel filler neck link hose.

Release the two band clamps.

Remove the fuel filler neck nut.

Installation

1. WARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapours are always present

and may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

To install, reverse the removal procedure.
