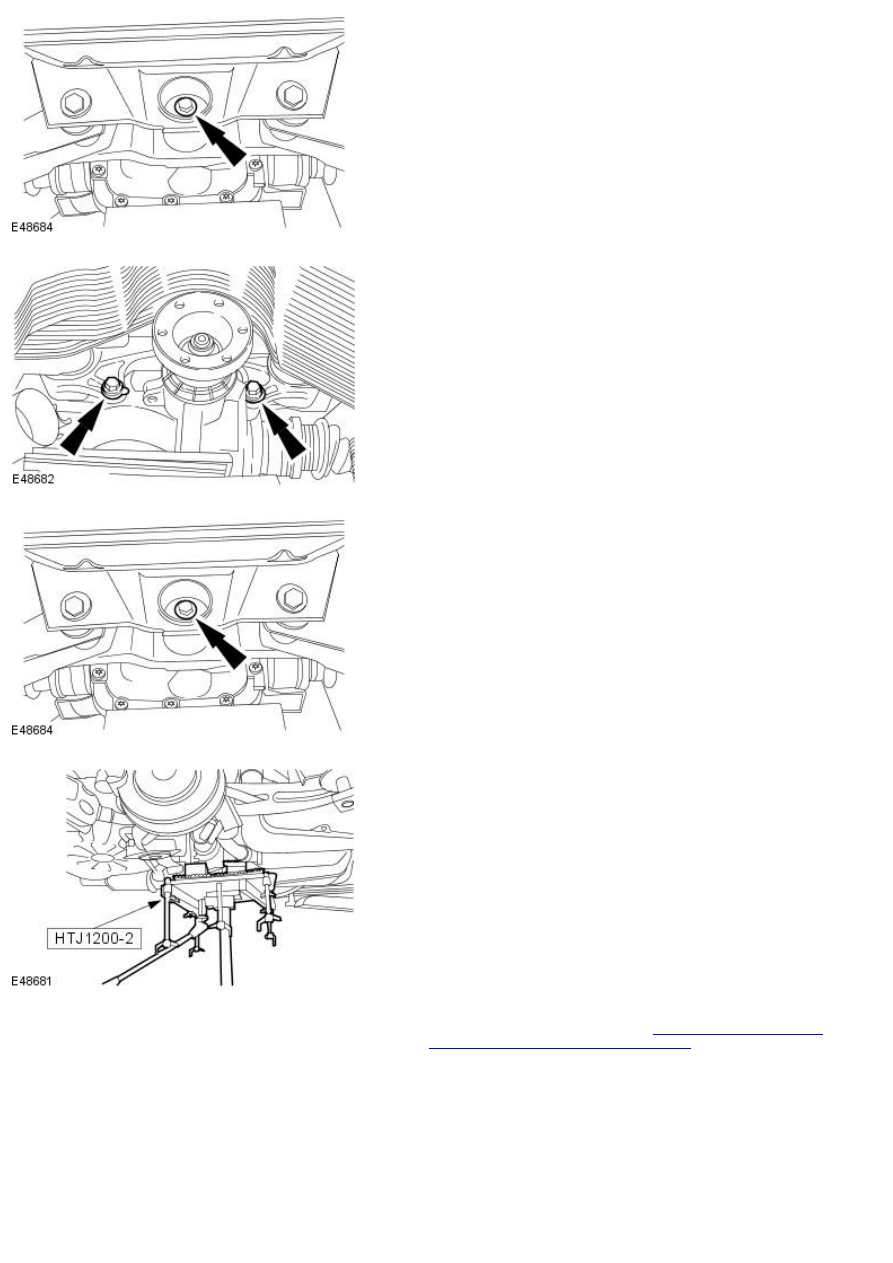

23. Loosely install a new axle assembly rear retaining bolt.

24. Tighten to 90 Nm.

25. Tighten to 110 Nm.

26. Remove the special tool.

27. Install the front muffler.

For additional information, refer to:

Front Muffler - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

28. Install the driveshaft.

For additional information, refer to: Driveshaft (205-01 Driveshaft,
Removal and Installation).

29. NOTE: Remove the the vehicle tie down straps.

Lower the vehicle.

30. Connect the electrical connector.

31. Attach the electrical connector.

32. Attach the wiring harness grommet.

33. Install the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

34. Fill the fuel tank with the fuel drained from the fuel filler pipe.

35. Install the fuel filler cap.

36. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Fuel Tank and Lines - Fuel Tank Filler Pipe

Removal and Installation

Removal

1. WARNINGS:

 Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapours are always present
and may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

Disconnect the battery ground cable. For additional information, refer to
Section

 414-01 Battery, Mounting and Cables

.

2. Remove the fuel filler cap.

3. Using a suitable suction device drain the fuel tank filler pipe.

4. Remove the rear subframe. For additional information, refer to Section

502-00 Uni-Body, Subframe and Mounting System

.

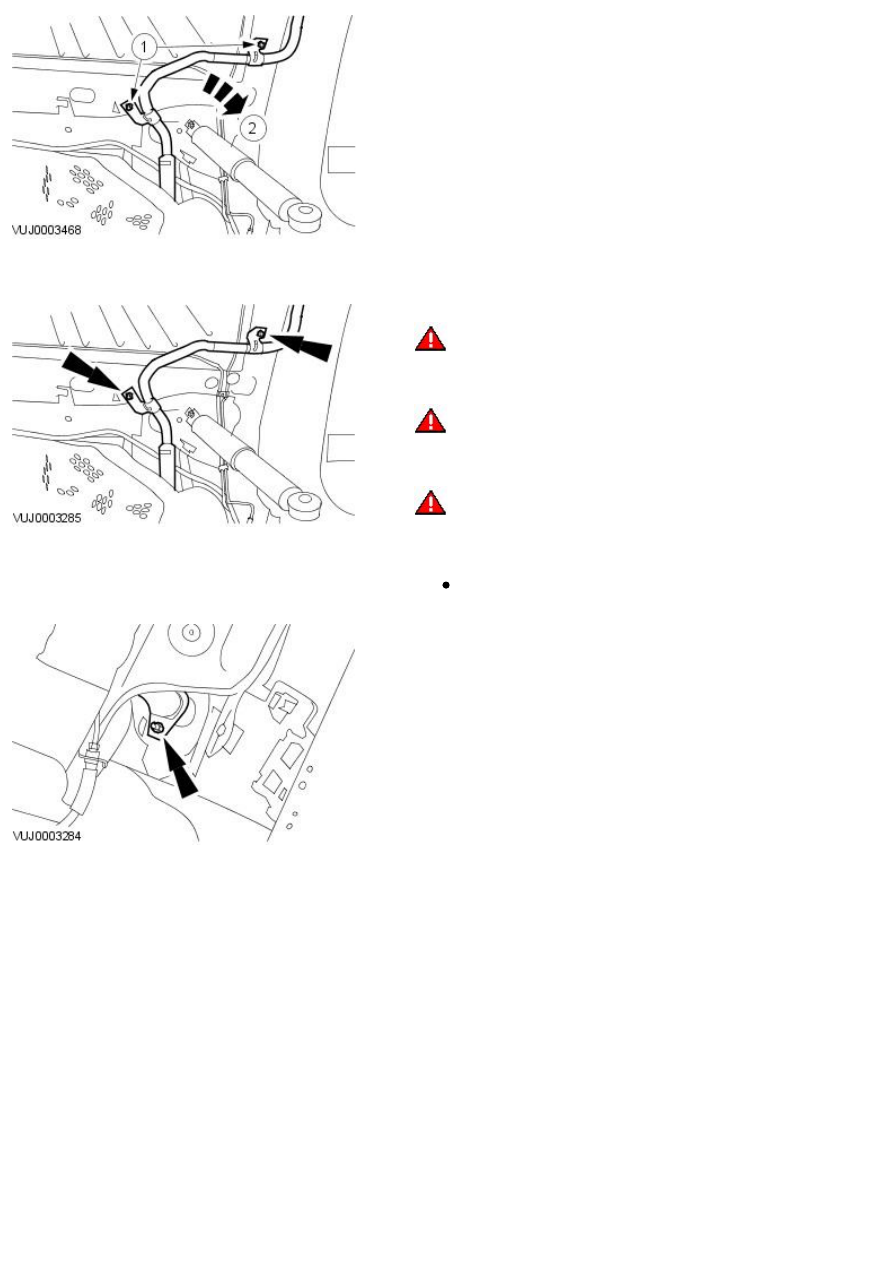

5. Detach the fuel tank filler pipe.

6. Detach the fuel tank filler pipe hose from the fuel tank.

7. Remove the fuel tank filler pipe and hose.

1. Remove the retaining nuts.

2. Remove the fuel tank filler pipe and hose.

Installation

1. WARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapours are always present
and may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

To install, reverse the removal procedure.

Tighten to 4 Nm.

2. Tighten to 4 Nm.
