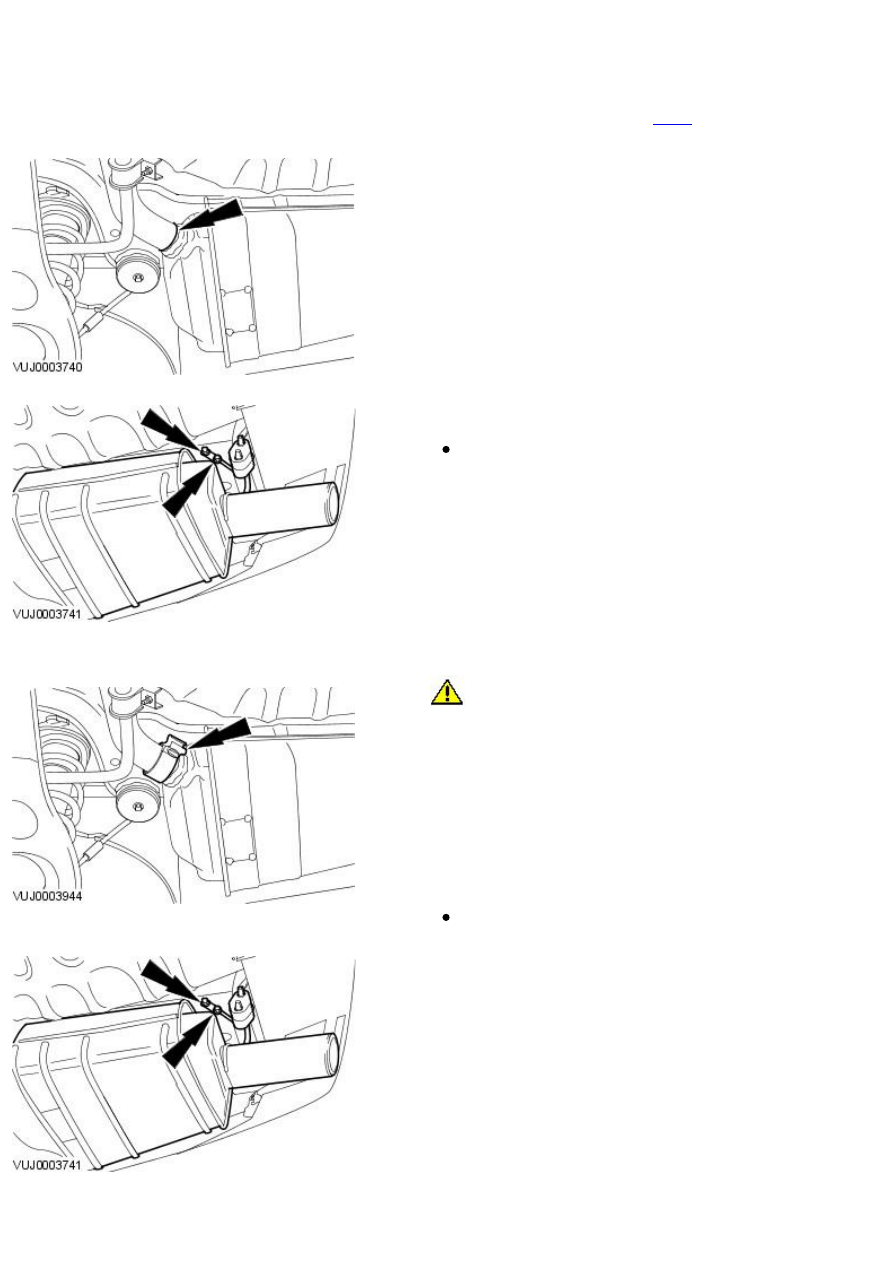

Exhaust System - Muffler and Tailpipe2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. NOTE: Right-hand shown, left-hand similar.

Cut the rear muffler 'Y' pipe in front of the welded joint.

3. NOTE: Right-hand shown, left-hand similar.

Remove the muffler and tailpipe.

Remove the exhaust hanger and isolator.

Installation

1.

CAUTION: The exhaust hanger isolators are constructed of a

special material. Use only the correct specification exhaust hanger
isolators. Failure to follow this instruction may result in damage to the
component.

• NOTE: Check the exhaust hanger isolators for damage or fatigue. Install
new exhaust hanger isolators if required.

• NOTE: Make sure the rear muffler 'Y' pipe does not have any burrs.

• NOTE: Make sure the muffler and tailpipe is central to the bumper
aperture.

• NOTE: Right-hand shown, left-hand similar.

Install the muffler and tailpipe.

Tighten to 55 Nm.

2. NOTE: Right-hand shown, left-hand similar.

Tighten to 25 Nm.

Published: 11-May-2011

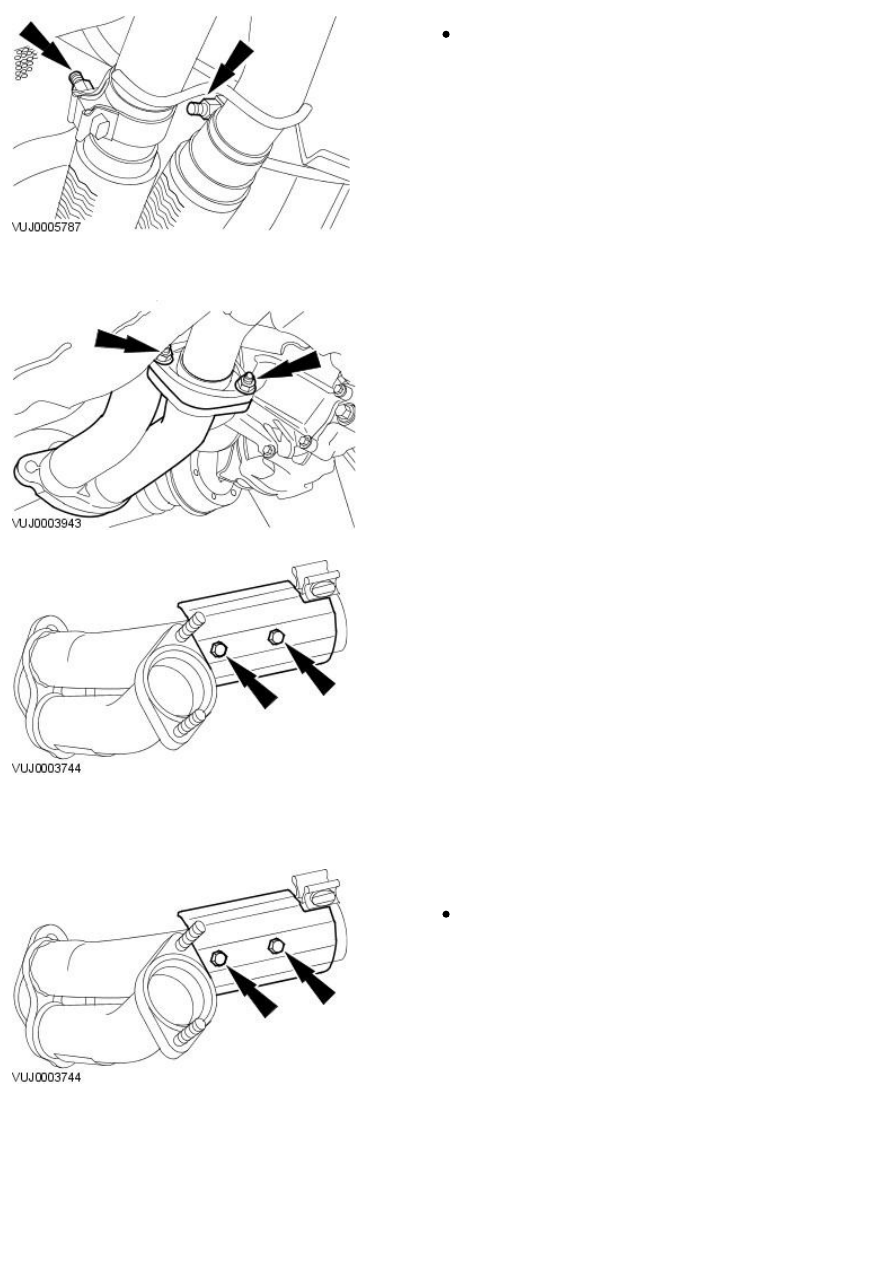

Exhaust System - Muffler Inlet Pipe2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

Removal and Installation

Removal

All vehicles

1. Remove the front wheel and tire. For additional information, refer to

Section

 204-04 Wheels and Tires

.

Vehicles with 2.5L or 3.0L engine

2. Detach and reposition the heat shield.

3. Loosen the muffler inlet pipe exhaust clamp nut.

4. Detach the front muffler.

Remove and discard the gasket.

Vehicles with 2.0L engine

5. Loosen the muffler inlet pipe exhaust clamp nut.

6. Detach the muffler.

Slacken the muffler retaining clamp nuts.

All vehicles

7. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the muffler inlet pipe.

8. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the exhaust heat shield.

Installation

All vehicles

1. NOTE: 2.5L and 3.0L shown, 2.0L similar.

To install, reverse the removal procedure.

Tighten to 10 Nm.

2. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Tighten to 55 Nm.

Vehicles with 2.0L engine

3. Tighten to 55 Nm.

4. Tighten to 55 Nm.

Vehicles with 2.5L or 3.0L engine

5. NOTE: Install a new gasket.

Tighten to 55 Nm.
