Jaguar X-Type Sedan and Estate (Wagon). Manual - part 452

Published: 11-May-2011

Exhaust System - Front Muffler2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

Removal and Installation

Removal

All vehicles

1. Raise and support the vehicle.

For additional information, refer to Section

 100-01 Identification Codes

.

2. Loosen the rear muffler exhaust clamp nut.

Vehicles with 2.5L or 3.0L engine

3. Detach the front muffler exhaust hanger isolator bracket.

4. Remove the front muffler.

Remove and discard the gasket.

Vehicles with 2.0L engine

5. Detach the front muffler exhaust hanger isolator.

6. Detach the front muffler hanger isolators.

7. Remove the front muffler.

Loosen the front muffler clamp retaining nuts.

Installation

Vehicles with 2.5L or 3.0L engine

1.

CAUTION: The exhaust hanger isolators are constructed of a

special material. Use only the correct specification exhaust hanger
isolators.

• NOTE: Check the exhaust hanger isolators for damage or fatigue. Install
new exhaust hanger isolators if required.

• NOTE: Make sure the front muffler does not foul the underside of the
vehicle.

• NOTE: Install a new gasket.

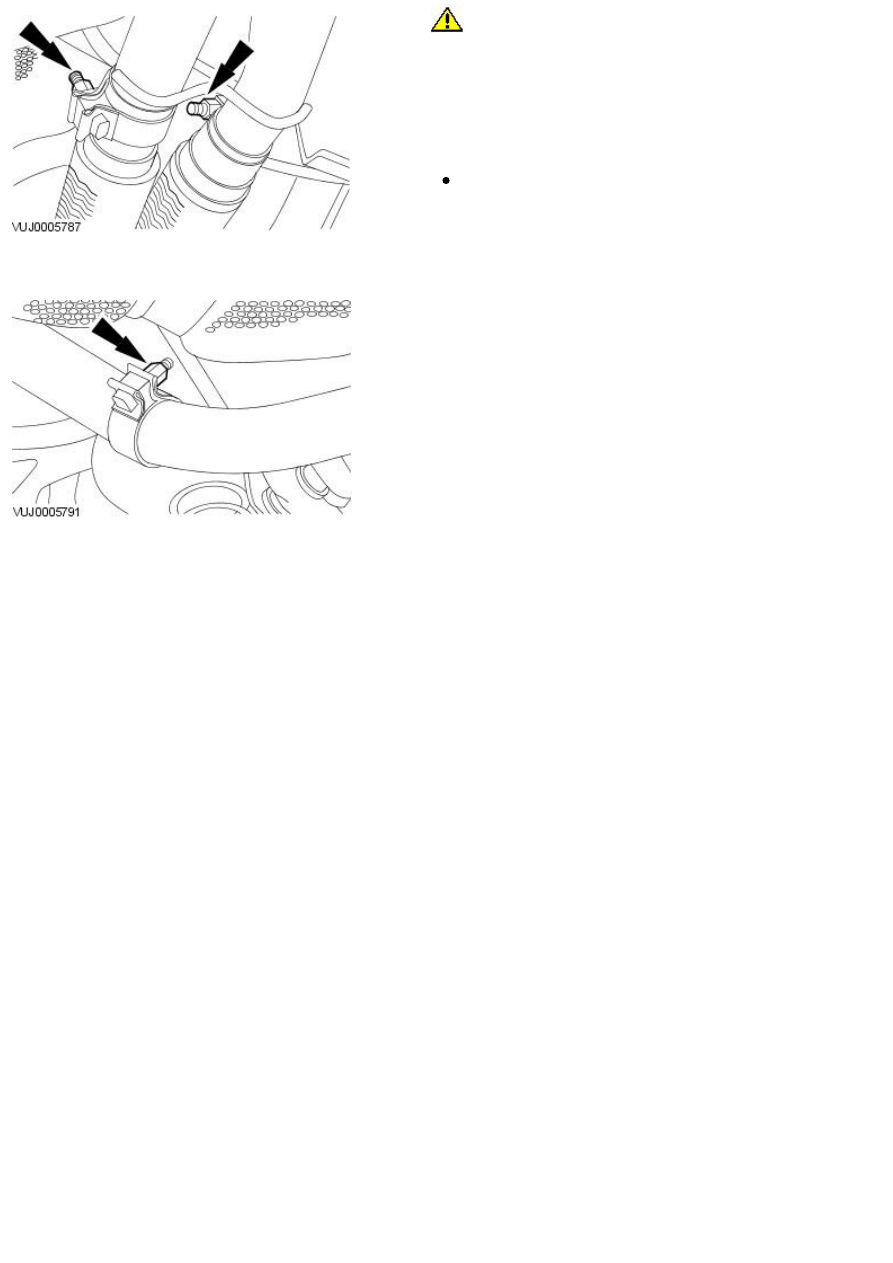

To install, reverse the removal procedure.

Tighten to 55 Nm.

2. Tighten bolt to 25 Nm.

Vehicles with 2.0L engine

3.

CAUTION: The exhaust hanger isolators are constructed of a

special material. Use only the correct specification exhaust hanger
isolators.

• NOTE: Check the exhaust hanger isolators for damage or fatigue. Install
new exhaust hanger isolators if required.

• NOTE: Make sure the front muffler does not foul the underside of the
vehicle.

To install, reverse the removal procedure.

Tighten to 55 Nm.

All vehicles

4. Tighten to 55 Nm.

Published: 11-May-2011

Exhaust System - Muffler and Tailpipe2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, 2.0L

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

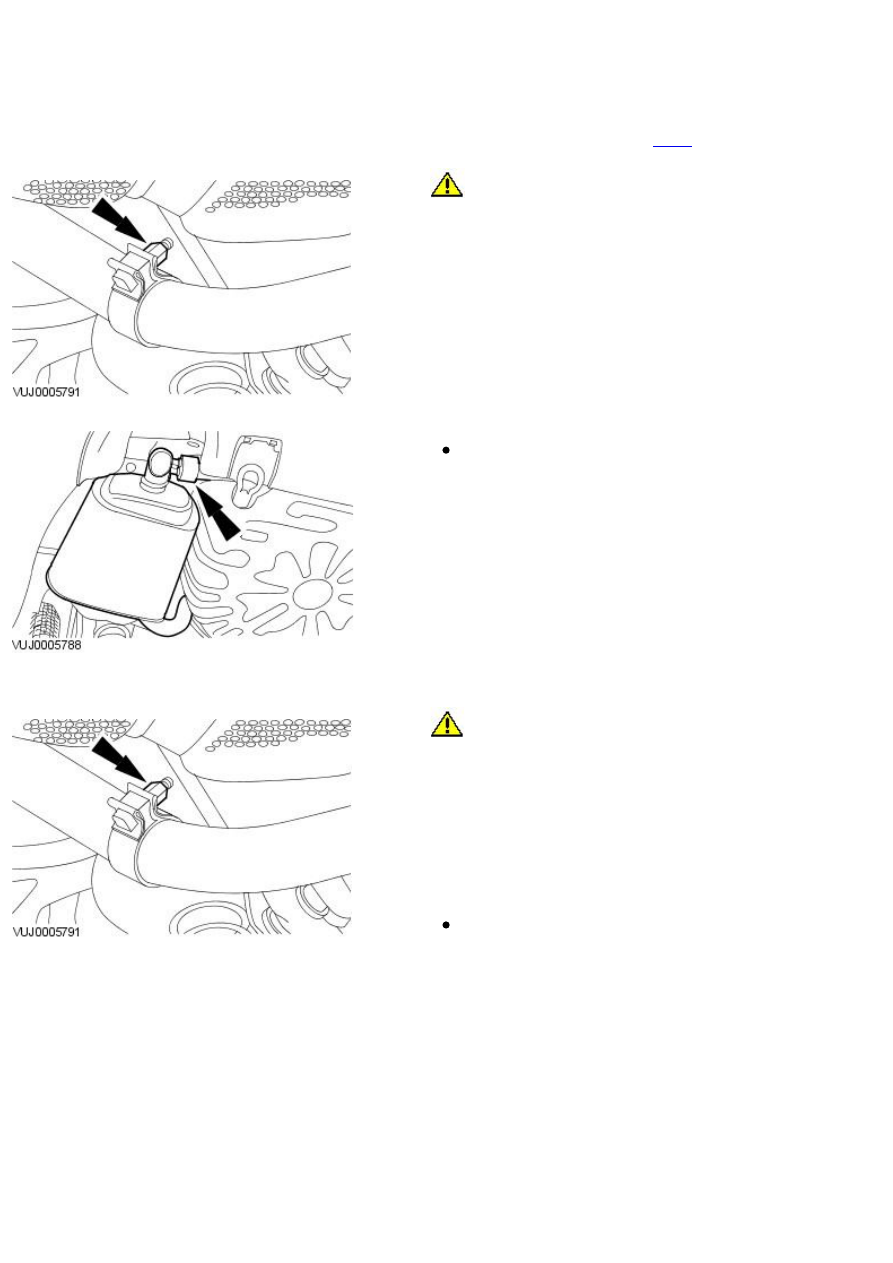

2.

CAUTION: Before removing the rear muffler assembly, make a

note of the location between the rear muffler and the rear muffler inlet
pipe. Failure to install the rear muffler in the correct position could cause
an acoustic vibration inside the vehicle.

Loosen the muffler and tailpipe clamp retaining nut.

3. Remove the rear muffler assembly.

Detach the muffler and tailpipe support isolator.

Installation

1.

CAUTION: The exhaust hanger isolators are constructed of a

special material. Use only the correct specification exhaust hanger
isolators. Failure to follow this instruction may result in damage to the
component.

• NOTE: Check the exhaust hanger isolators for damage or fatigue. Install
new exhaust hanger isolators if required.

• NOTE: Install the muffler and tailpipe in the same position that was
noted in the removal procedure. If installing a new rear muffler make sure
that there is no torsional stress in the exhaust system, and that the
exhaust system is free of the underbody of the vehicle.

To install, reverse the removal procedure.

Tighten to 55 Nm.
