Jaguar X-Type Sedan and Estate (Wagon). Manual - part 440

27. Remove the transfer case support bracket.

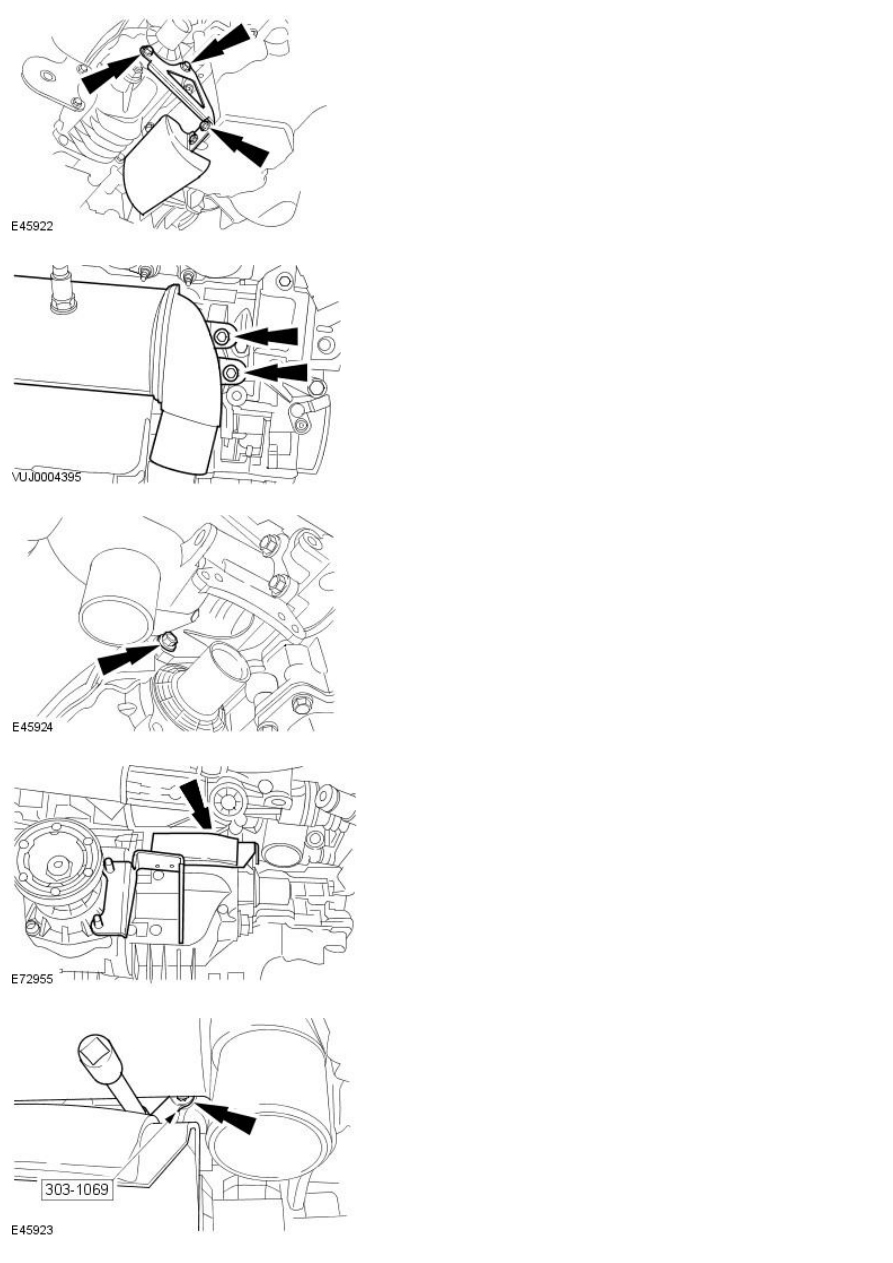

28. Remove the catalytic converter mount bracket retaining bolts.

29. Remove the catalytic converter mount bracket to transfer case

retaining bolt.

30. Remove the catalytic converter mount bracket retaining bolt.

31. Using the special tool, loosen the catalytic converter mount bracket,

top left-hand retaining bolt.

32. Remove the catalytic converter mount bracket.

33. Remove the engine anti-roll restrictor bracket retaining bolts.

34. Remove the engine anti-roll restrictor bracket retaining nuts.

35. Remove the engine anti-roll restrictor bracket.

36.

CAUTION: To prevent damage to the transfer box internal seal,

make sure that the link shaft is not retracted further than 200 mm (7.87
inches) from the transfer case.

Using the special tools, detach the transfer case link shaft from the
transfer case.

37.

CAUTION: To prevent damage to the transfer box internal seal,

make sure that the link shaft is not retracted further than 200 mm (7.87
inches) from the transfer case.

Using the special tool, retract the transfer case link shaft.

38.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

W ith the aid of an assistant remove the transfer case.

39.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

Remove the special tool.

1. Remove the retaining bolt.

2. Remove the special tool.

40.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

Remove and discard O-ring seal.

41.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

Remove and discard the link shaft snap ring.

42.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

Remove the link shaft from the transfer case.

43.

CAUTION: Make sure there is no loss of fluid from the transfer

case. Failure to follow this instruction may result in damage to the
transfer case.

Using the special tool, remove the link shaft seal.
