Jaguar X-Type Sedan and Estate (Wagon). Manual - part 430

Published: 11-May-2011

Manual Transmission/Transaxle External Controls -

Torque Specifications

Description

Nm

lb-ft

lb-in

Selector cable grommet

-

-

60 lb-in

Gearshift lever mount retaining nuts

-

-

80 lb-in

Published: 11-May-2011

Manual Transmission/Transaxle External Controls - External Controls

Description and Operation

Vehicles with 5-speed manual transmission

Item

Part Number

Description

1

—

Gearshift lever knob

2

—

Shift cable

3

—

Selector cable

4

—

Selector lever on the transmission

5

—

Shift and selector cable grommet

6

—

Gearshift lever

The shift is white and the selector cable is black. In order to detach the cables from there abutment brackets on the transmission and at
the gear lever, twist the locking tab of each abutment clockwise. As the shift and selector cable have a common grommet where they pass
through the floor, they can only be changed as a pair.

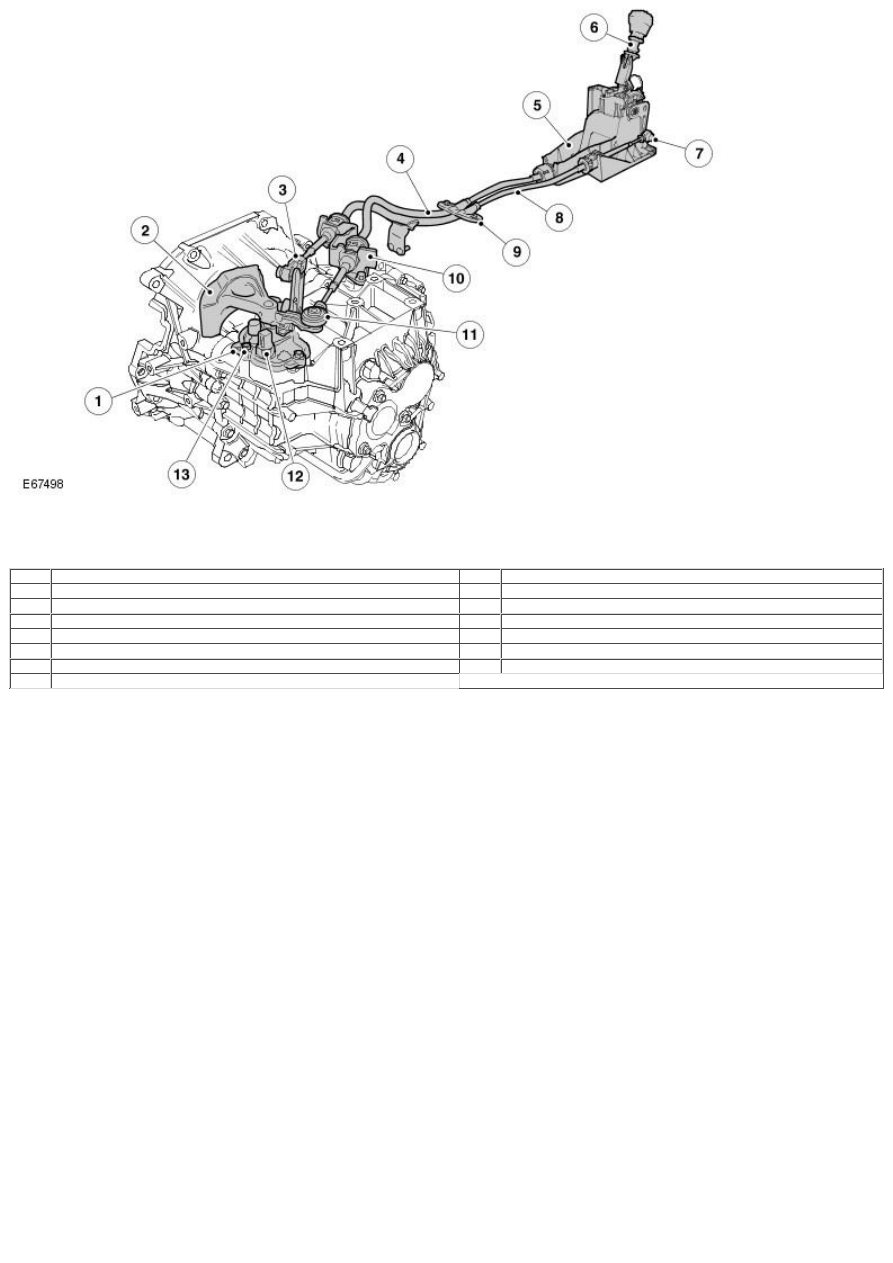

Vehicles with 6-speed manual transmission

Item

Description

Item

Description

1

Internal shift mechanism

8

Selector cable

2

Counterbalance

9

Body seal

3

Selector cable adjustment mechanism

10

Shift cable mounting

4

Shift cable

11

Shift cable mounting point on the gearshift lever

5

Gear lever housing

12

Reverse gear switch

6

Shift lever

13

Transmission vent

7

Selector cable mounting point on the gearshift lever

The transaxle uses a cable-shift mechanism designed to provide a smooth and positive gearshift action, while also isolating the lever from
any powertrain vibration. Cable adjustment is provided at the transaxle end of the cables at the abutment brackets. Damper weights
incorporated behind the cable adjusters suppress cable vibration.

There are no adjustment capabilities within the gear selector mechanism.

The cables are color coded and attached at both ends with ball connections incorporating a button release.

Reverse gear is selected by pulling-up the ring below the gear knob and then moving the lever to the reverse position.

Published: 11-May-2011

Manual Transmission/Transaxle External Controls - External Controls

Diagnosis and Testing

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical damage.

2.

Mechanical

Visibly damaged or worn
Loose or missing screws or nuts

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the concern is not visually evident, verify the symptom and refer to the

REFER to:

Manual Transmission and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch - General Information, Diagnosis

and Testing).

4.
