Jaguar X-Type Sedan and Estate (Wagon). Manual - part 412

All vehicles

23. Remove the transaxle mount bracket securing nut.

24. Remove the transaxle support insulator.

25. Detach the clutch master cylinder to clutch slave cylinder high pressure

pipe from the support bracket.

All except vehicles with diesel engine

26. Remove the clutch master cylinder to clutch slave cylinder high

pressure pipe support bracket.

Vehicles with diesel engine

27. Remove the charge air cooler pipe retaining nut.

28. Remove the clutch master cylinder to clutch slave cylinder high

pressure pipe support bracket.

All vehicles

29. Remove the transaxle mount bracket.

30. Disconnect the reverse lamp switch electrical connector.

31. NOTE: Shown from the under side of the vehicle for clarity.

• NOTE: Lower shift cable shown, upper shift cable similar.

Disconnect the shift cables from the transaxle selectors.

32. Detach the upper shift cable from the retaining bracket.

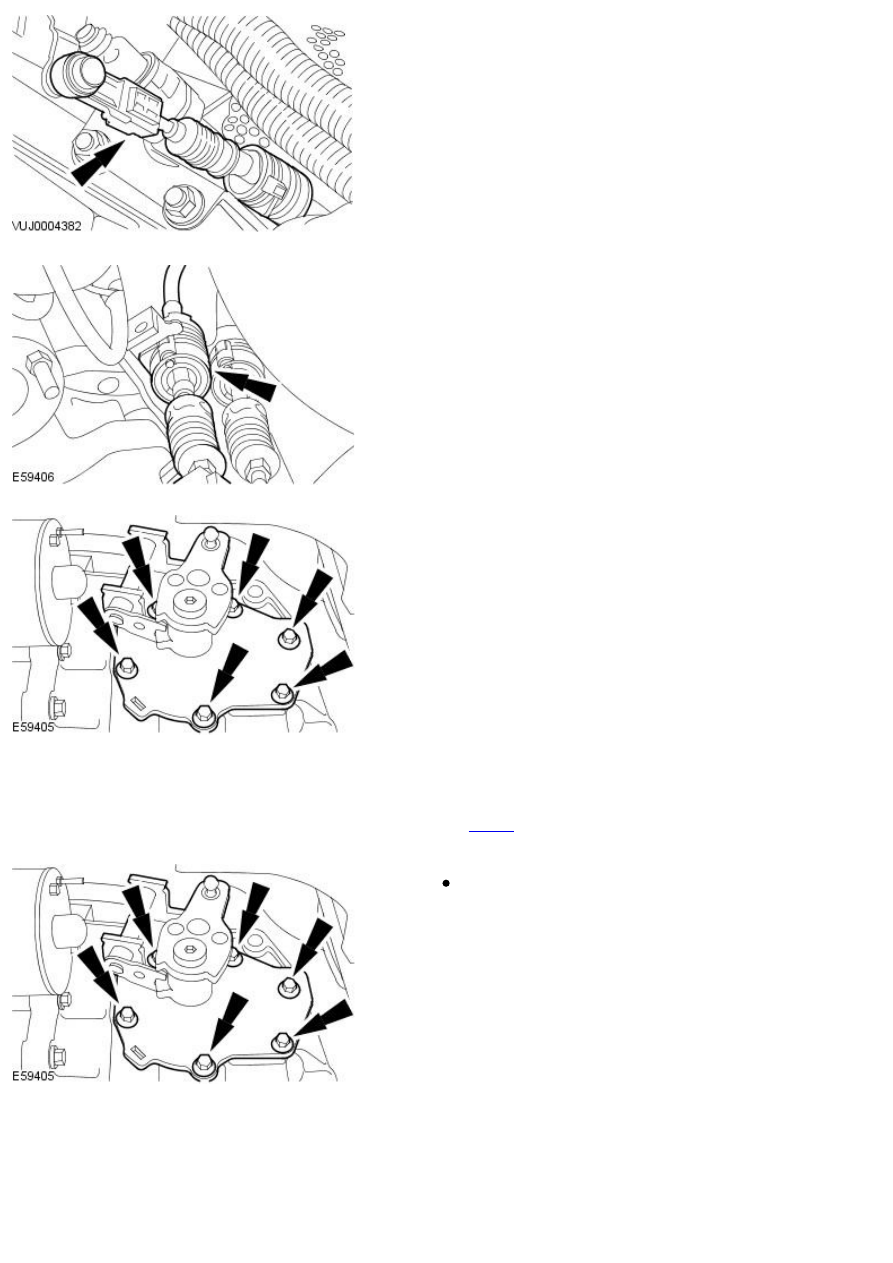

33. NOTE: Clean the selector mechanism mating surfaces and make sure
all the sealant is removed.

Remove the selector mechanism.

Installation

All vehicles

1. Apply

sealant

 to the selector mechanism mating surfaces (bead

diameter: 2 mm).

2. Install the selector mechanism.

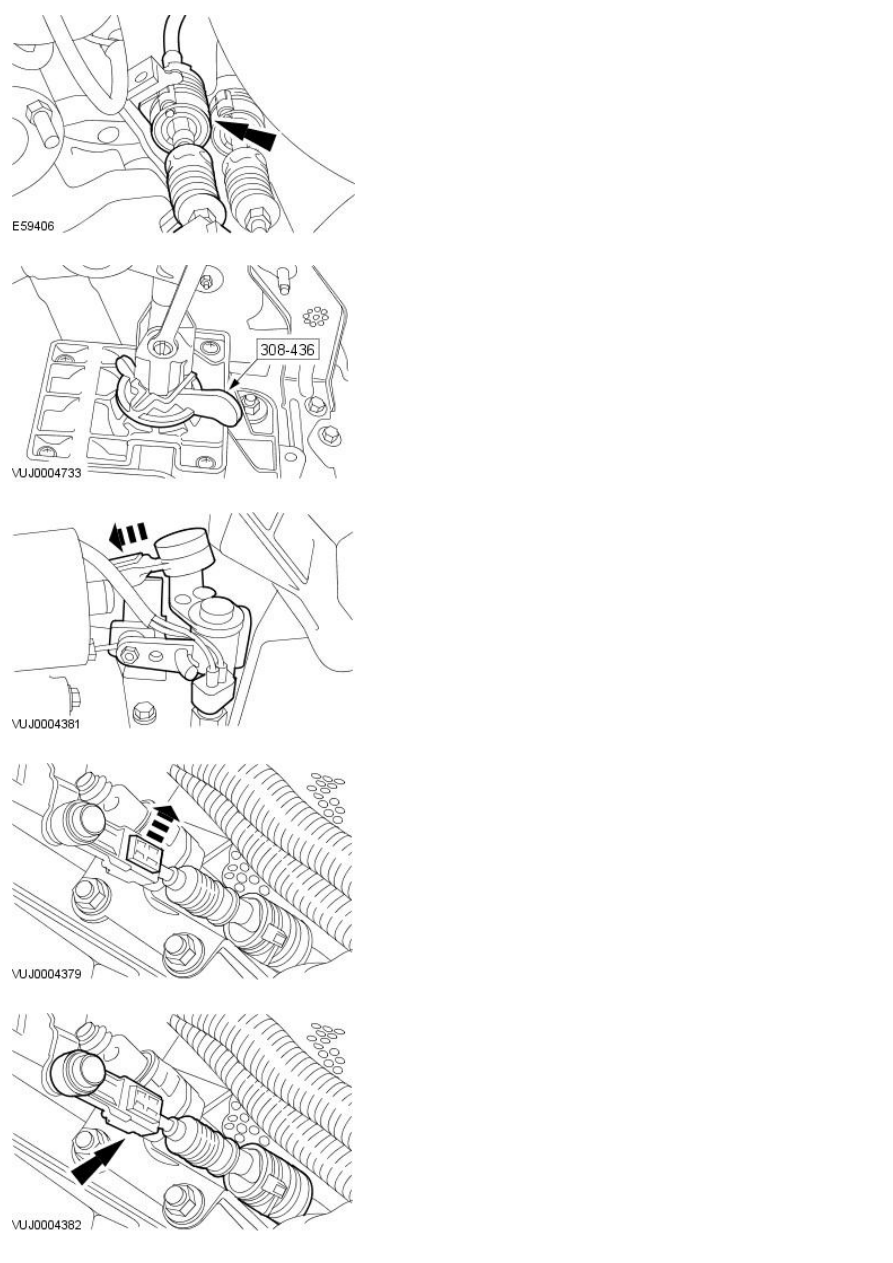

Tighten to 20 Nm.

3. Attach the upper shift cable to the retaining bracket.

4. NOTE: Lift the reverse gear selector to fit special tool.

Using the special tool, make sure the gearshift lever is in the neutral
position.

5. Make sure the transmission selector is in the fourth gear position.

6. NOTE: Shown from the under side of the vehicle for clarity.

Detach the red locking tab on the shift cable.

7. NOTE: Shown from the under side of the vehicle for clarity.

Attach the shift cable to the ball pin on the transmission selector.
