Jaguar X-Type Sedan and Estate (Wagon). Manual - part 413

8. NOTE: Shown from the under side of the vehicle for clarity.

Press the red locking tab to secure the position of the shift cable.

9. Place the transmission selector into the neutral position.

10. NOTE: Shown from the under side of the vehicle for clarity.

Detach the red locking tab on the selector cable.

11. NOTE: Shown from the under side of the vehicle for clarity.

Attach the selector cable to the ball pin on the gearbox mass damper.

12. NOTE: Shown from the under side of the vehicle for clarity.

Press the red locking tab to secure the position of the selector cable.

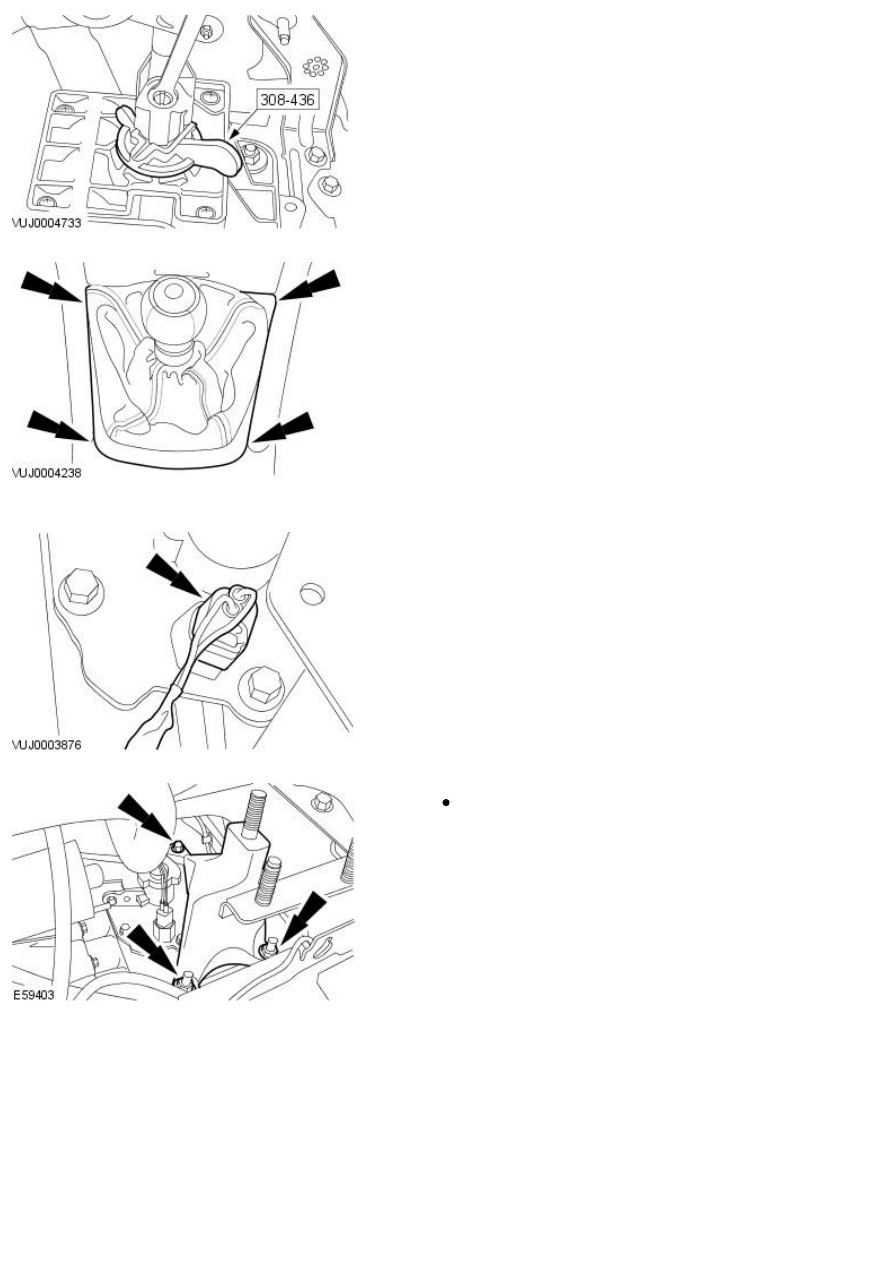

13. Remove the special tool.

14. Attach the gearshift lever surround.

15. Check for correct operation of gear controls.

16. Connect the reverse lamp switch electrical connector.

17. Install the transaxle mount bracket.

Tighten to 80 Nm.

Vehicles with diesel engine

18. Install the clutch master cylinder to clutch slave cylinder high pressure

pipe support.

19. Install the charge air cooler pipe retaining nut.

All except vehicles with diesel engine

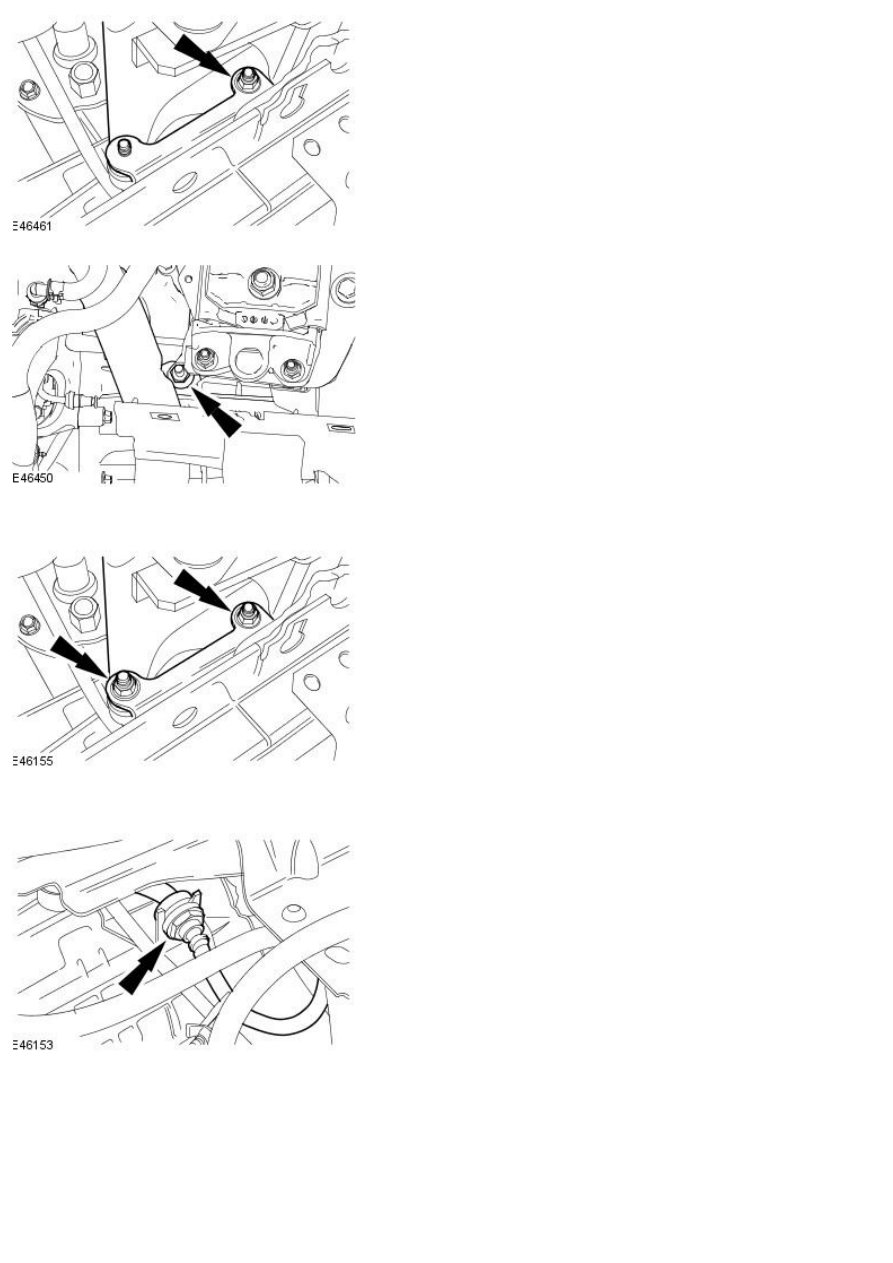

20. Install the clutch master cylinder to clutch slave cylinder high pressure

pipe support bracket.

All vehicles

21. Attach the clutch master cylinder to clutch slave cylinder high pressure

pipe to the support bracket.

22. Install the transaxle support insulator.

Tighten to 47 Nm.

23. Install the transaxle mount bracket securing nut.

Tighten to 133 Nm.

Vehicles with diesel engine

24. Remove the special tool.

25. Remove the special tool.
