Jaguar X-Type Sedan and Estate (Wagon). Manual - part 410





Published: 11-May-2011

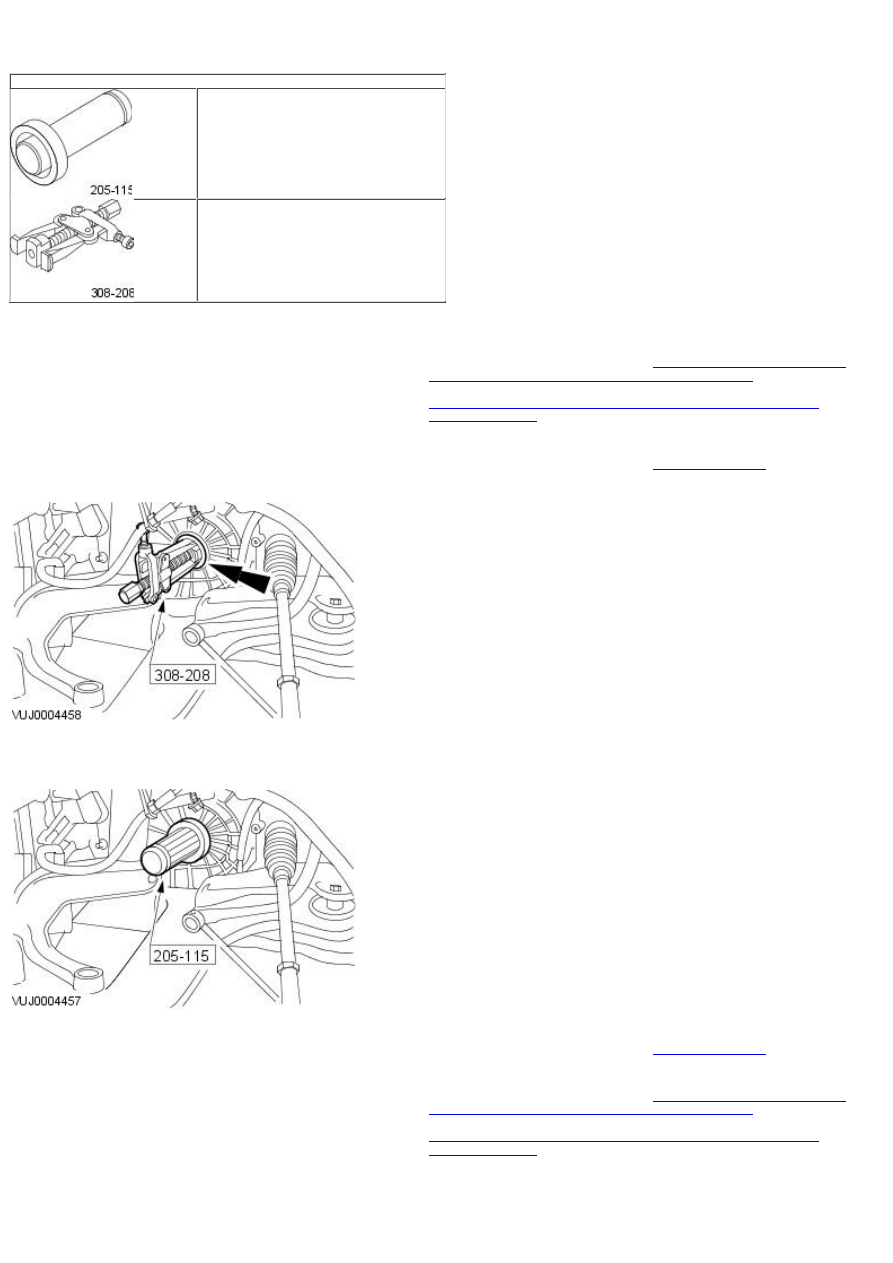

Manual Transmission/Transaxle - Halfshaft Seal LH

In-vehicle Repair

Special Tool(s)

Link shaft oil seal installer

205-115

Pinion oil seal remover

308-208

Removal

1. Drain the transmission.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 5-Speed Manual Transmission - MT75

 (308-03 Manual

Transmission/Transaxle, General Procedures) /

Transaxle Draining and Filling - Vehicles W ith: 6-Speed Manual
Transaxle - MMT6

 (308-03 Manual Transmission/Transaxle, General

Procedures).

2. Remove the left-hand halfshaft.

For additional information, refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and Installation).

3. Using the special tool, remove the halfshaft oil seal.

Installation

1. Using the special tool, install the halfshaft oil seal.

2. Install the left-hand halfshaft.

For additional information, refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and Installation).

3. Refill the transmission.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 5-Speed Manual Transmission - MT75

 (308-03 Manual

Transmission/Transaxle, General Procedures) /

Transaxle Draining and Filling - Vehicles W ith: 6-Speed Manual
Transaxle - MMT6

 (308-03 Manual Transmission/Transaxle, General

Procedures).

Published: 11-May-2011

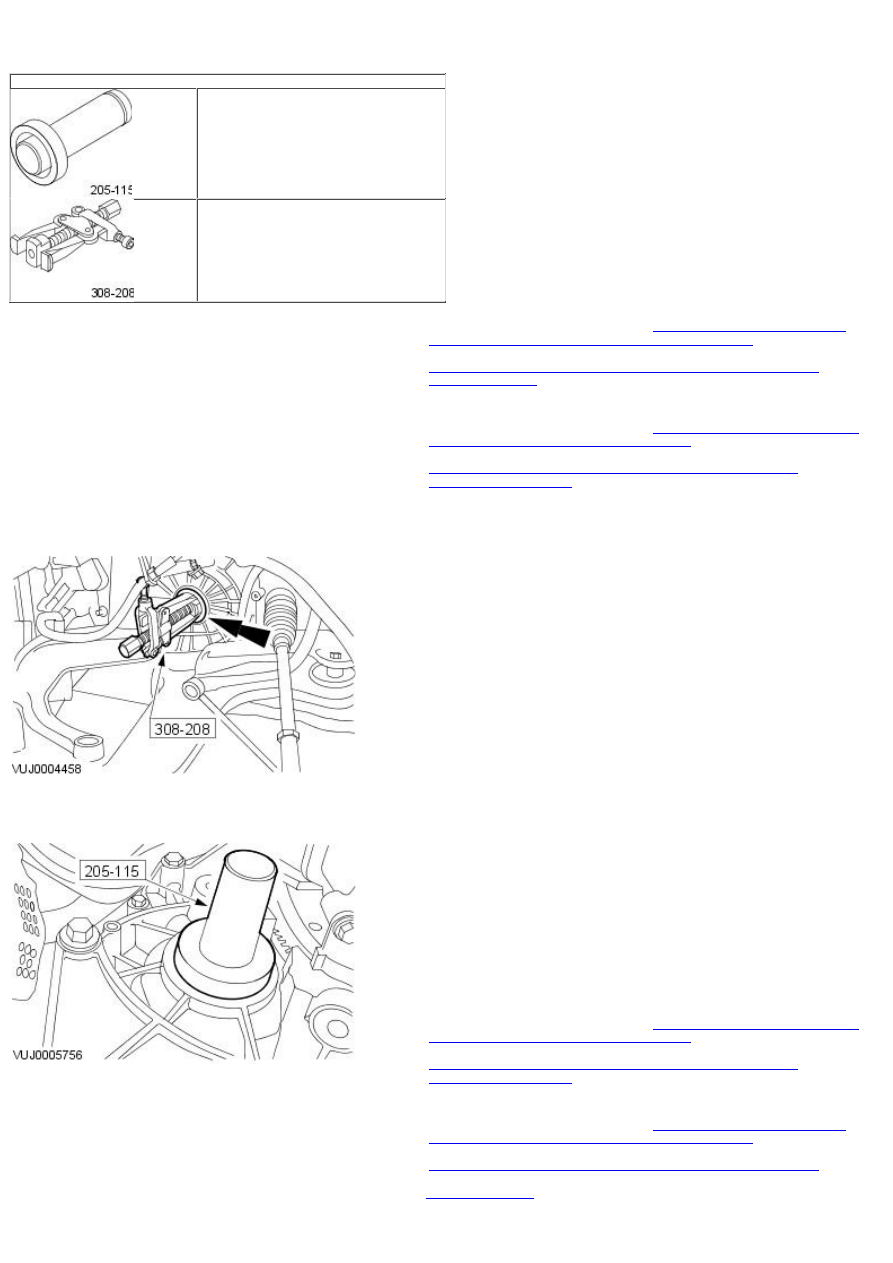

Manual Transmission/Transaxle - Halfshaft Seal RH

In-vehicle Repair

Special Tool(s)

Link shaft oil seal installer

205-115

Pinion oil seal remover

308-208

1. Drain the transmission.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 5-Speed Manual Transmission - MT75

 (308-03 Manual

Transmission/Transaxle, General Procedures) /

Transaxle Draining and Filling - Vehicles W ith: 6-Speed Manual
Transaxle - MMT6

 (308-03 Manual Transmission/Transaxle, General

Procedures).

2. Remove the right-hand halfshaft.

For additional information, refer to:

Front Halfshaft RH - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (205-04 Front Drive

Halfshafts, Removal and Installation) /

Front Halfshaft RH - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

 (205-04 Front Drive Halfshafts, Removal and

Installation).

Removal

1. NOTE: Left-hand shown, right-hand similar.

Using the special tool, remove the halfshaft oil seal.

Installation

1. Using the special tool, install the halfshaft oil seal.

2. Install the right-hand halfshaft.

For additional information, refer to:

Front Halfshaft RH - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (205-04 Front Drive

Halfshafts, Removal and Installation) /

Front Halfshaft RH - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

 (205-04 Front Drive Halfshafts, Removal and

Installation).

3. Refill the transmission.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 5-Speed Manual Transmission - MT75

 (308-03 Manual

Transmission/Transaxle, General Procedures) /

Transaxle Draining and Filling - Vehicles W ith: 6-Speed Manual

Transaxle - MMT6

 (308-03 Manual Transmission/Transaxle, General

Procedures).

Published: 11-May-2011

Manual Transmission/Transaxle - Input Shaft Seal

In-vehicle Repair

Removal

1. Remove the clutch slave cylinder.

For additional information, refer to:

Clutch Slave Cylinder - Vehicles

W ith: 5-Speed Manual Transmission - MT75

 (308-02 Clutch Controls,

Removal and Installation) /

Clutch Slave Cylinder - Vehicles W ith: 6-Speed Manual Transaxle - MMT6

(308-02 Clutch Controls, Removal and Installation).
.

Installation

Vehicles with 5-speed manual transaxle

1. NOTE: Apply suitable tape to the input shaft to protect the slave
cylinder seal from damage. Remove the tape when the slave cylinder is
installed.

• NOTE: Apply sealer to the mating faces of the clutch slave cylinder and
the transmission housing.

To install, reverse the removal procedure.

Tighten to 10 Nm.

Vehicles with 6-speed manual transaxle

2. NOTE: Apply suitable tape to the input shaft to protect the slave
cylinder seal from damage. Remove the tape when the slave cylinder is
installed.

• NOTE: Apply sealer to the mating faces of the clutch slave cylinder and
the transmission housing.

Tighten to 10 Nm.

Name

Gasket Eliminator Sealant

Published: 11-May-2011

Manual Transmission/Transaxle - Selector MechanismVehicles With: 5-Speed Manual
Transmission - MT75

In-vehicle Repair

Special Tool(s)

Engine Support Beam

303-021

Engine Support Brackets

303-1068

Engine lifting eye

303-1067

Gearshift selector setting tool

308-436

Materials

Specification

WSK-M2G348-A5

Removal

All vehicles

1. Detach the gearshift lever surround.

2. Remove the air cleaner. For additional information, refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering - 2.0L NA

V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, Removal and
Installation),

Air Cleaner

 (303-12B Intake Air Distribution and Filtering - 2.0L

Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma, Removal
and Installation).

3. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).
