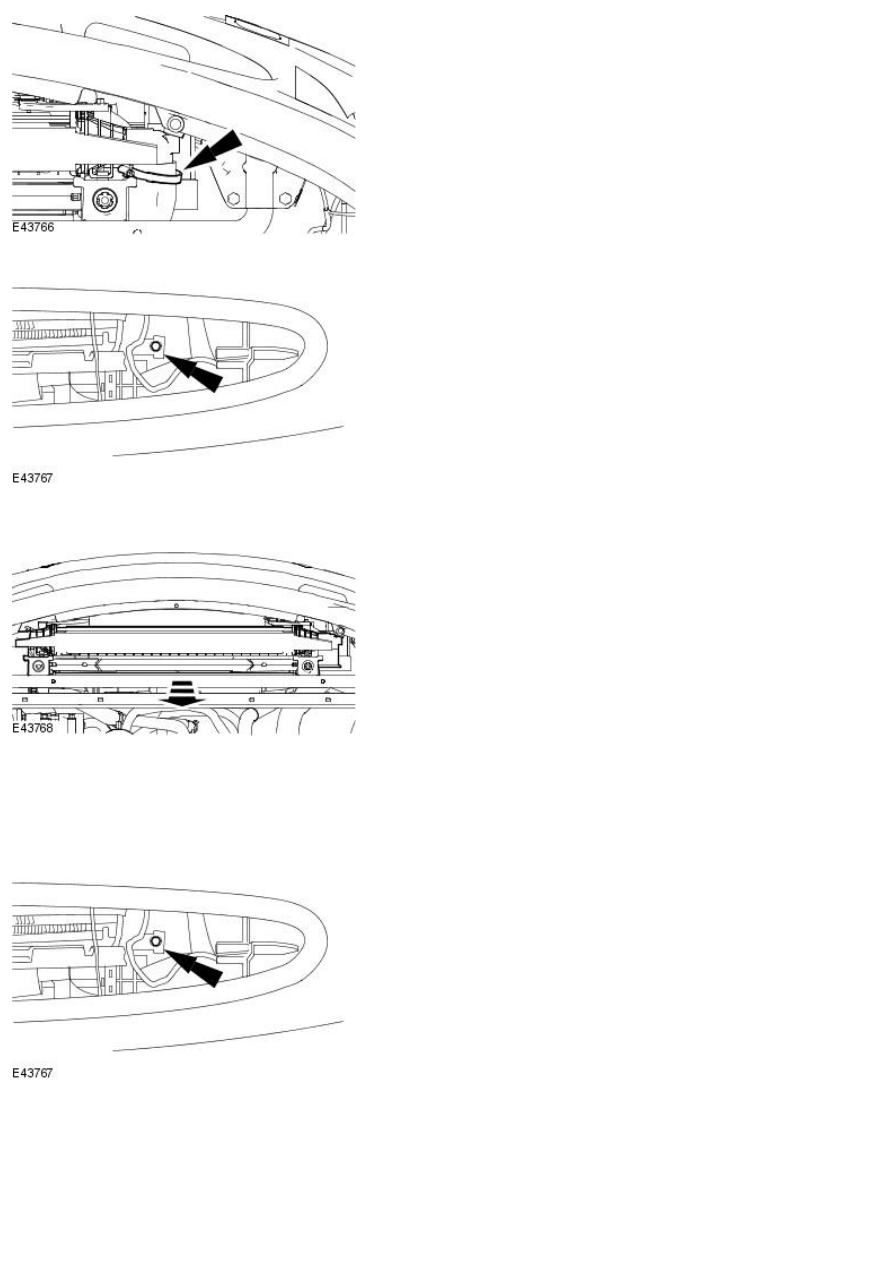

6. Detach the charge air cooler intake hose from the charge air cooler.

7. NOTE: Left-hand shown, right-hand similar.

Remove the charge air cooler retaining bolt.

8. Remove the charge air cooler.

Installation

1. NOTE: Make sure the charge air cooler hoses are not split or cracked
and are free of grease and contaminants.

To install, reverse the removal procedure.

2. NOTE: Left-hand shown, right-hand similar.

Tighten to 7 Nm.

3. Tighten to 4 Nm.

4. Tighten to 4 Nm.

5. NOTE: Left-hand shown, right-hand similar.

Tighten to 7 Nm.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Charge Air Cooler2.2L Duratorq-TDCi (110kW/150PS) -
Puma

Removal and Installation

Removal

1. Remove the front bumper cover.

For additional information, refer to:

Front Bumper Cover

 (501-19

Bumpers, Removal and Installation).

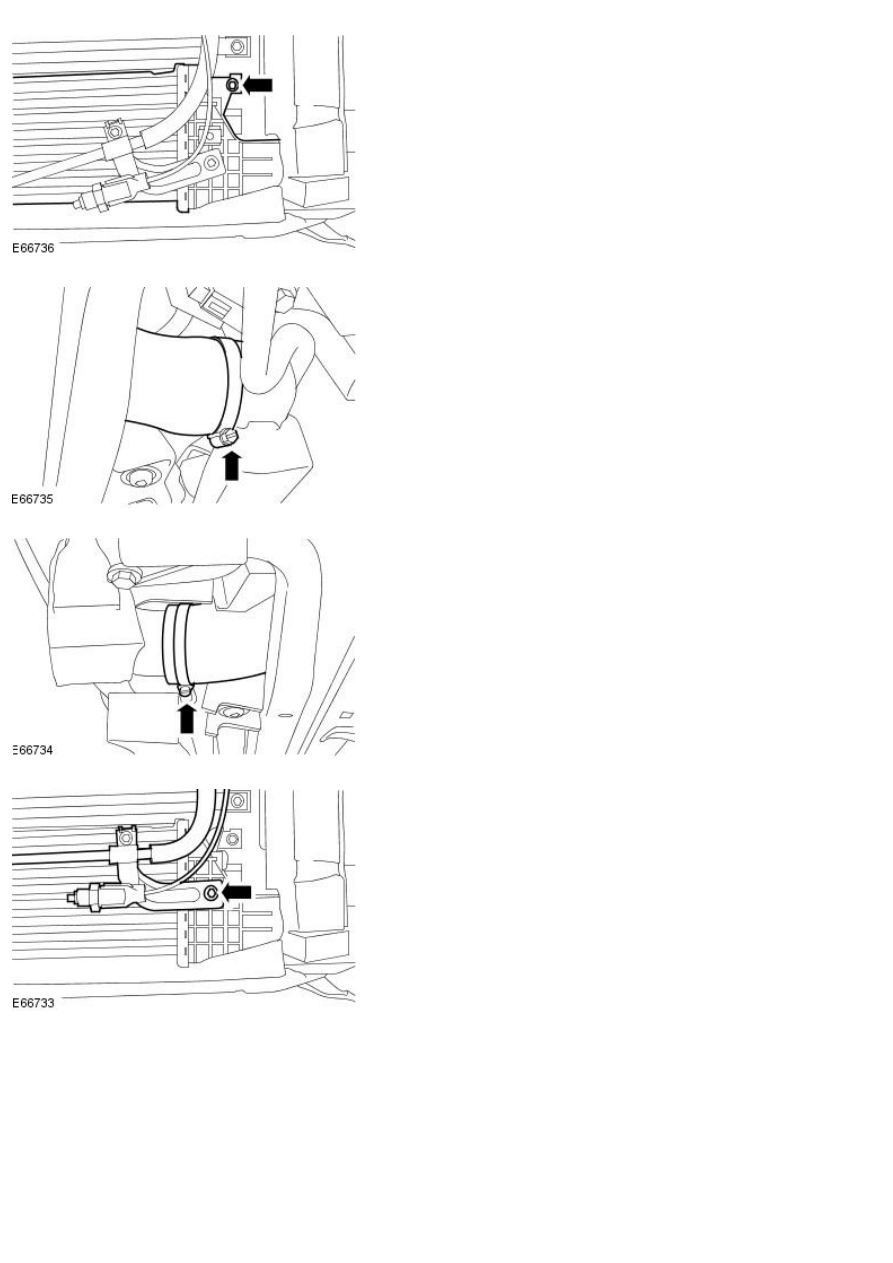

2. NOTE: Left-hand shown, right-hand similar.

Detach the power steering fluid cooler.

3. Detach the charge air cooler outlet hose from the charge air cooler.

4. Detach the charge air cooler intake hose from the charge air cooler.

5. NOTE: Left-hand shown, right-hand similar.

Remove the charge air cooler.

Installation

1. NOTE: Make sure the charge air cooler hoses are not split or cracked
and are free of grease and contaminants.

To install, reverse the removal procedure.

2. NOTE: Left-hand shown, right-hand similar.

Tighten to 7 Nm.

3. Tighten to 4 Nm.

4. Tighten to 4 Nm.

5. NOTE: Left-hand shown, right-hand similar.

Tighten to 7 Nm.
