Jaguar X-Type Sedan and Estate (Wagon). Manual - part 312

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Air Cleaner Outlet Pipe

Removal and Installation

Removal

All vehicles

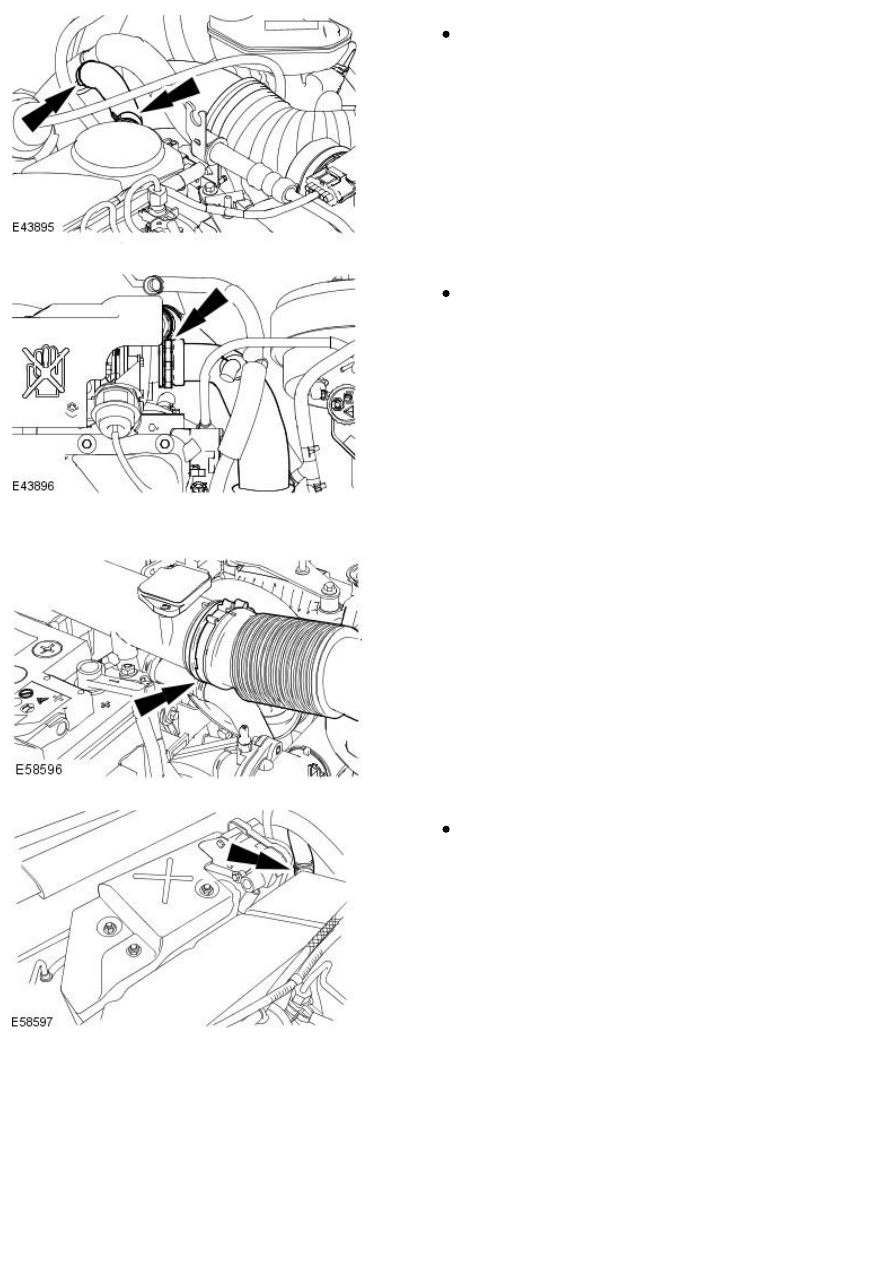

1. Remove the oil level indicator.

2. Remove the oil filler cap.

3. NOTE: Install the oil filler cap and oil level indicator to prevent foreign
material entering the valve cover.

Remove the engine cover.

Vehicles built up to VIN:E43868

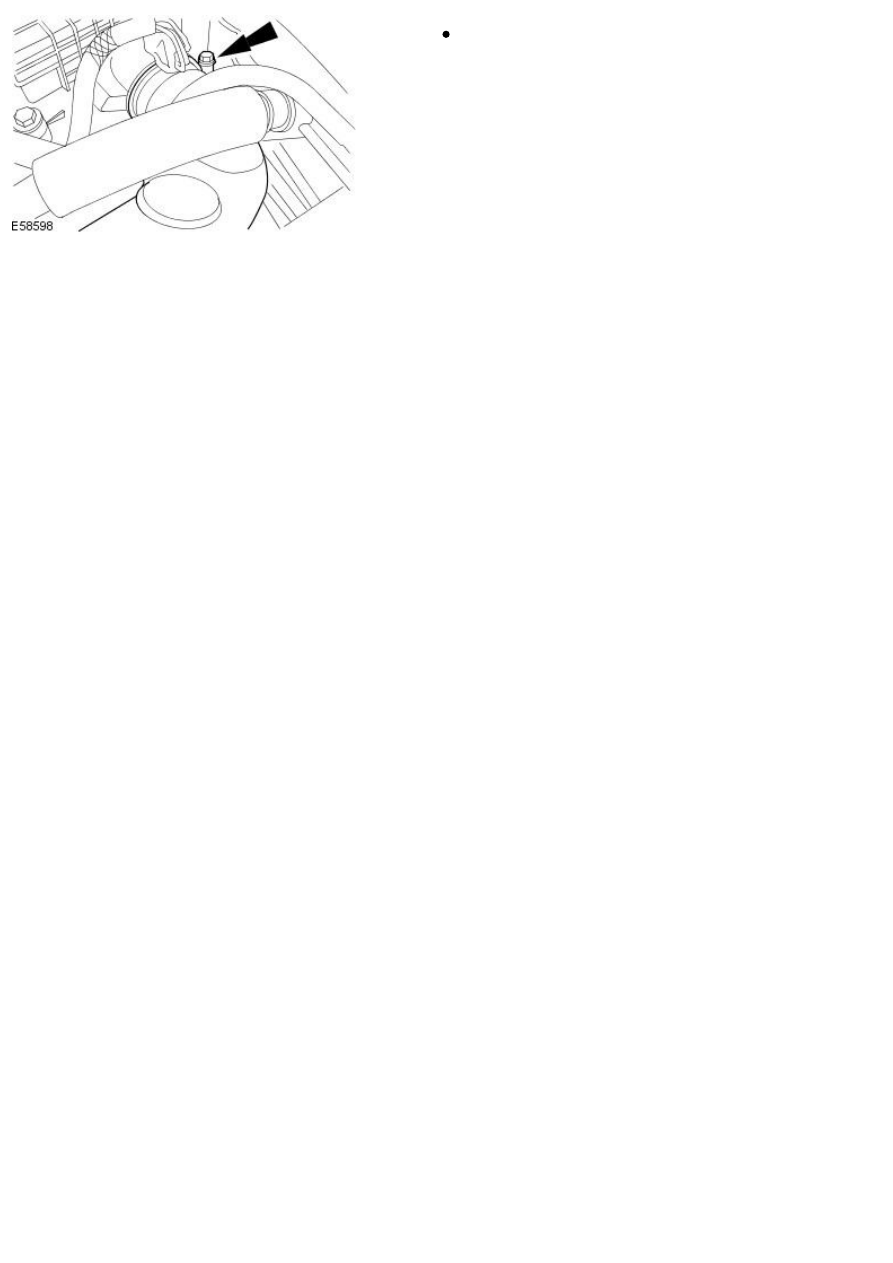

4. Detach the air cleaner outlet pipe.

5. Remove the positive crankcase ventilation hose.

Remove and discard the positive crankcase ventilation hose
retaining clips.

6. Remove the air cleaner outlet pipe.

Remove and discard the air cleaner outlet pipe retaining clip.

Vehicles built from VIN:E43869

7. Detach the air cleaner outlet pipe.

8. Remove the positive crankcase ventilation hose.

Remove and discard the positive crankcase ventilation hose
retaining clips.

9. Remove the air cleaner outlet pipe.

Remove and discard the air cleaner outlet pipe retaining clip.

Installation

1. NOTE: Install new positive crankcase ventilation hose retaining clips.

• NOTE: Install a new air cleaner outlet pipe retaining clip.

To install, reverse the removal procedure.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Charge Air Cooler2.0L Duratorq-TDCi

Removal and Installation

Removal

1. Remove the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

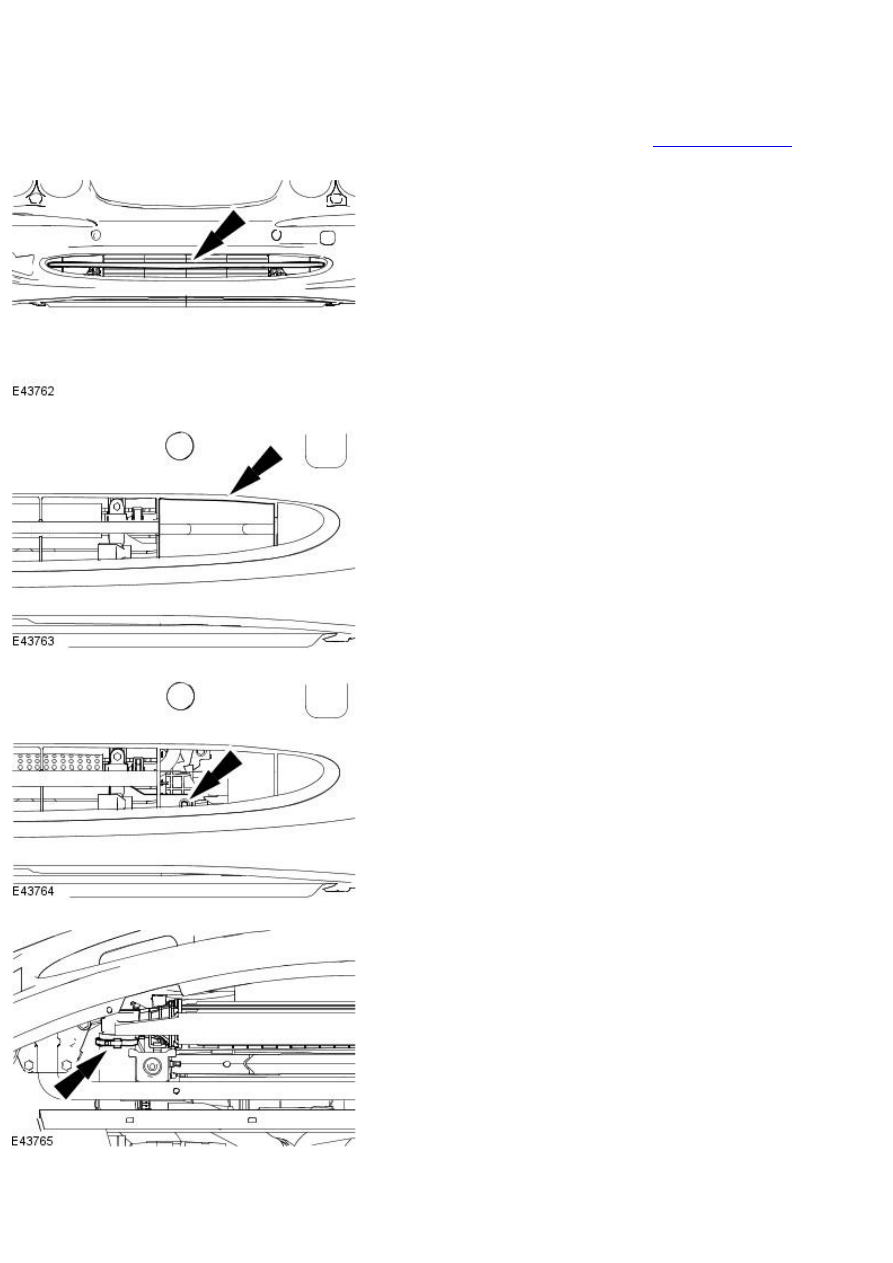

2. Remove the air splitter grille.

3. NOTE: Left-hand shown, right-hand similar.

Remove the air splitter grille finish panel.

4. NOTE: Left-hand shown, right-hand similar.

Detach the power steering fluid cooler.

5. Detach the charge air cooler outlet hose from the charge air cooler.
