Jaguar X-Type Sedan and Estate (Wagon). Manual - part 310





Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Intake Air Distribution and Filtering

Description and Operation

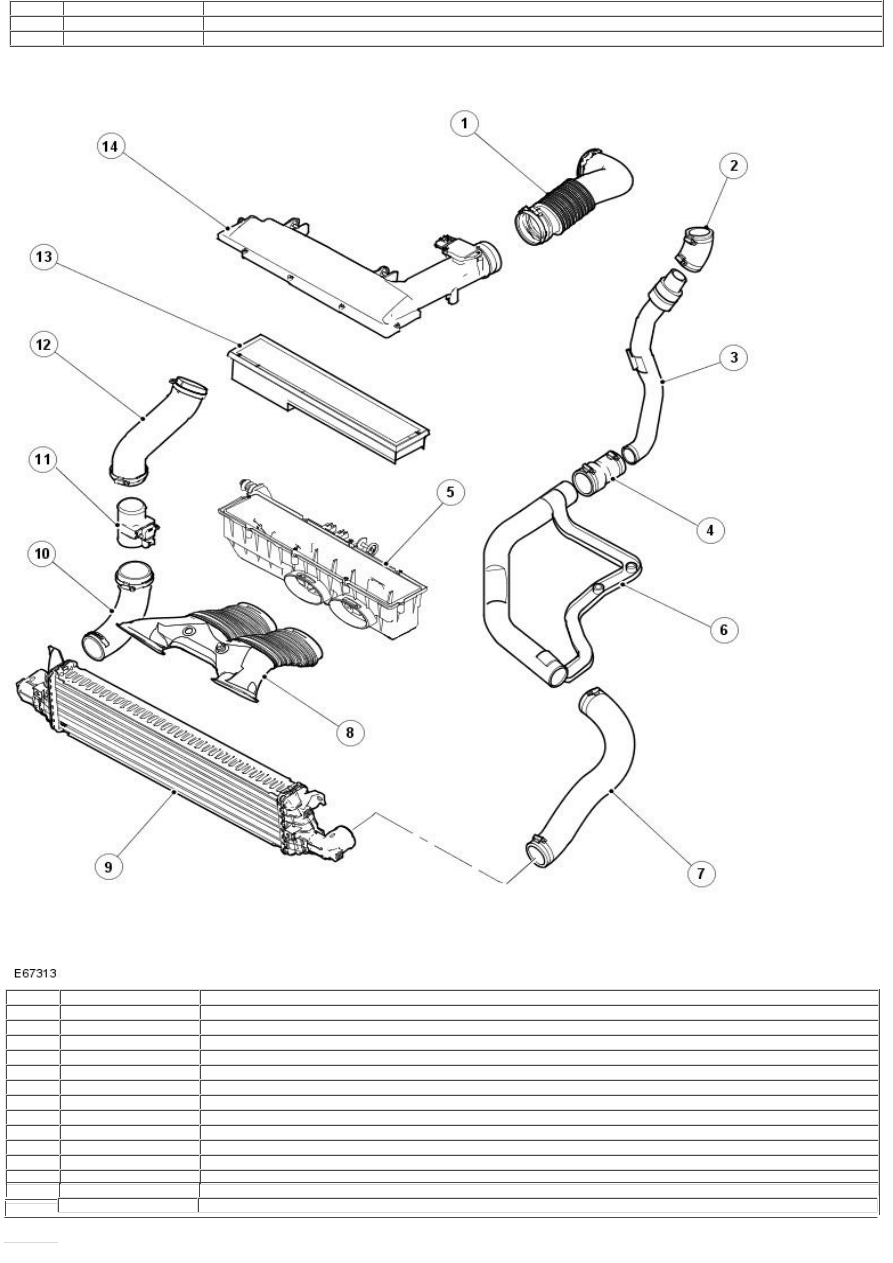

Vehicles with 2.0L diesel engine

Item

Part Number

Description

1

-

Air cleaner outlet pipe

2

-

Turbo to turbo outlet pipe connecting hose

3

-

Turbo outlet pipe

4

-

Turbo outlet pipe to charge air cooler intake pipe connecting hose

5

-

Air cleaner

6

-

Charge air cooler intake pipe

7

-

Charge air cooler intake hose

8

-

Air cleaner intake pipe

9

-

Charge air cooler

10

-

Charge air cooler outlet hose

11

-

Thermal manifold absolute pressure (TMAP) sensor

12

-

Intake manifold inlet hose

13

-

Air cleaner element

14

-

Air cleaner cover

Vehicles with 2.2L diesel engine

Item

Part Number

Description

1

-

Air cleaner outlet pipe

2

-

Turbo to turbo outlet pipe connecting hose

3

-

Turbo outlet pipe

4

-

Turbo outlet pipe to charge air cooler intake pipe connecting hose

5

-

Air cleaner

6

-

Charge air cooler intake pipe

7

-

Charge air cooler intake hose

8

-

Air cleaner intake pipe

9

-

Charge air cooler

10

-

Charge air cooler outlet hose

11

-

Thermal manifold absolute pressure (TMAP) sensor

12

-

Intake manifold inlet hose

13

-

Air cleaner element

14

-

Air cleaner cover

1

2
3

1
2

1
2
3

1

1

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Intake Air Distribution and Filtering

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical damage.

2.

Visual Inspection Chart

Mechanical

Check the air cleaner housing for restriction/blockage
Check the air cleaner element for restriction/blockage
Check the charge air cooler for damage

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

Pinpoint tests

WARNING: The following tests may involve working in close proximity to hot components. Make sure adequate protection is used.

Failure to follow this instruction may result in personal injury.

PINPOINT TEST A : CHECK FOR RESTRICTION IN AIR INTAKE

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK FOR AIR FLOW THROUGH INTAKE SYSTEM

Inspect the air intake pipes between the air cleaner intake and the charge air cooler inlet (pay particular attention to
the joints between the metal and rubber pipes).
Disconnect the air intake pipe at the charge air cooler inlet and the turbocharger outlet.
Using a suitable length of hose blow gently through the pipe.

Is there an unrestricted flow of air through the hose?
Yes

GO to A2

.

No

Remove the pipe and remove the cause of the restriction/blockage. Reassemble the removed parts and test the
vehicle for normal operation.

A2: CHECK FOR AIR FLOW TO THE TURBOCHARGER

Disconnect the air intake pipe between the air cleaner and the turbocharger inlet.
Check the pipe for restriction/blockage (this is a large-bore pipe, and can be checked visually).

Is there an unrestricted flow of air through the hose?
Yes

GO to A3

.

No

Clear the restriction/blockage. Reassemble the removed parts and test the vehicle for normal operation.

A3: CHECK FOR AIR FLOW TO THE CHARGE AIR COOLER

Remove the radiator splash shield.
Disconnect the intake pipe from between the charge air cooler and the intake manifold.
Using a suitable length of hose, blow gently through the pipe.

Is there an unrestricted flow of air through the pipe?
Yes

GO to A4

.

No

Clear the restriction/blockage. Reassemble the removed parts and test the vehicle for normal operation.

A4: CHECK FOR AIR FLOW THROUGH THE CHARGE AIR COOLER

Using a suitable length of hose, blow through the charge air cooler and monitor the flow.

Is there an unrestricted flow of air through the charge air cooler?
Yes

GO to A5

.

No

INSTALL a new charge air cooler.
REFER to:

Charge Air Cooler - 2.2L Duratorq-TDCi (110kW/150PS) - Puma

 (303-12B Intake Air Distribution and

Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma, Removal and Installation).

A5: CHECK FOR AIR FLOW THROUGH THE TURBOCHARGER

Using a suitable length of hose, blow through the turbocharger and monitor the flow.

Is there an unrestricted flow of air through the turbocharger?
Yes

No restriction found in the air intake. Check for other possible causes for the customer concern.

No

Remove and inspect the turbocharger. REFER to Section

 303-04A Fuel Charging and Controls

 /

303-04B Fuel Charging

and Controls

 /

303-04C Fuel Charging and Controls - Turbocharger

.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma - Air Cleaner

Removal and Installation

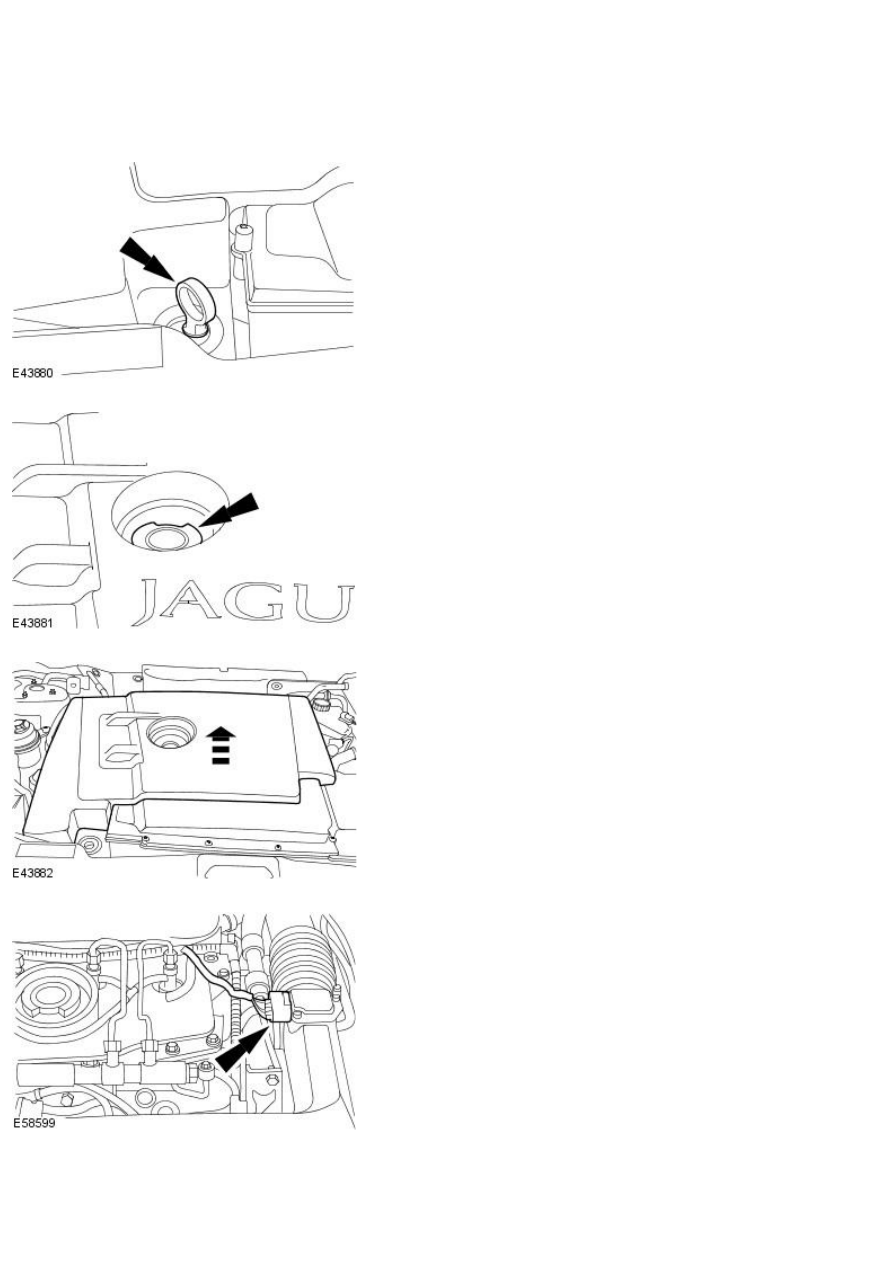

Removal

All vehicles

1. Remove the oil level indicator.

2. Remove the oil filler cap.

3. NOTE: Install the oil filler cap and oil level indicator to prevent foreign
material entering the valve cover.

Remove the engine cover.

4. Disconnect the mass air flow (MAF) sensor electrical connector.
