Jaguar X-Type Sedan and Estate (Wagon). Manual - part 309

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27 - Air Cleaner Element

Removal and Installation

Removal

1. Remove the engine cover.

2. Disconnect the mass airflow sensor electrical connector.

3. Disconnect the air cleaner outlet pipe.

4. Remove the engine cover mounting plate.

5. Remove the air cleaner cover.

6. Remove the air cleaner element.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27 - Air Cleaner Outlet Pipe

Removal and Installation

Removal

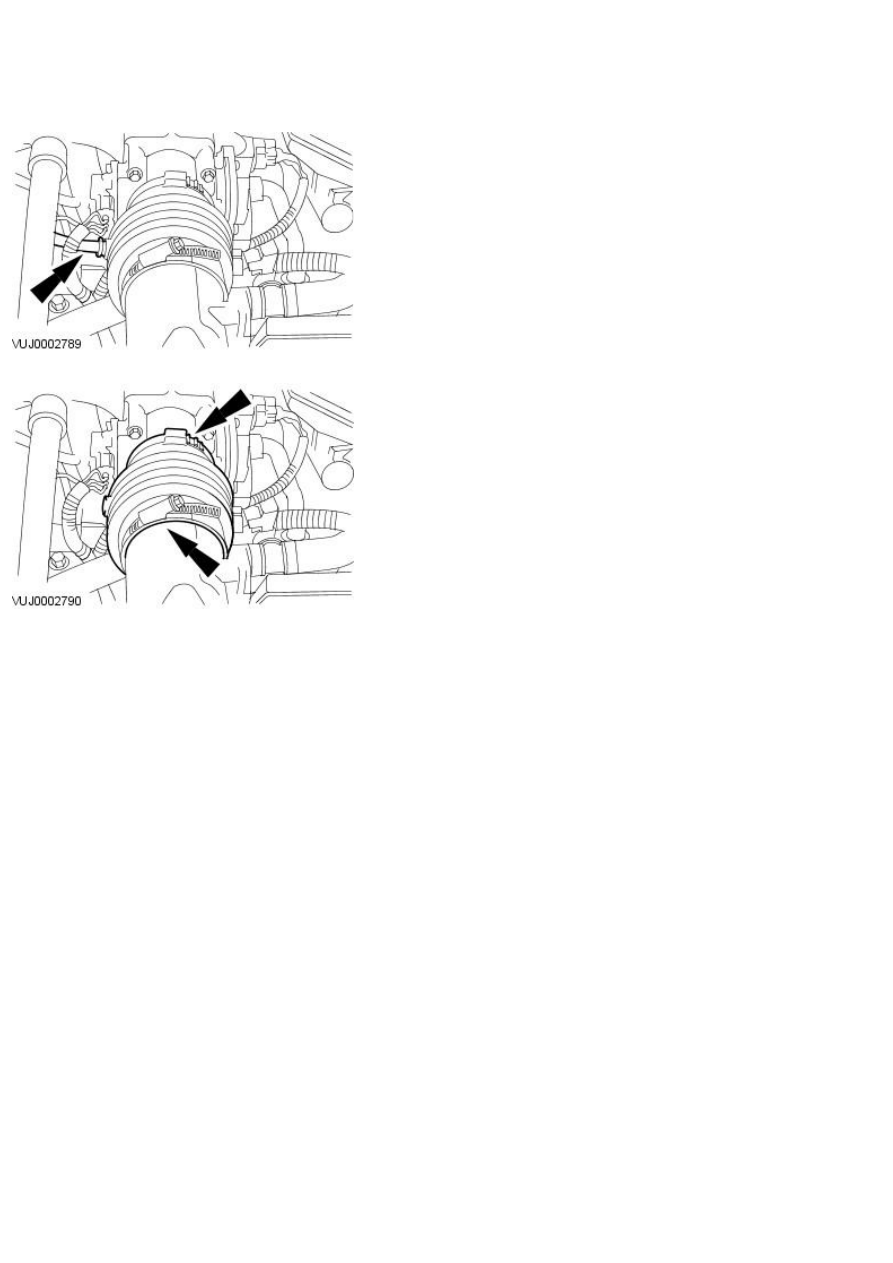

1. Disconnect the positive crankcase ventilation hose.

2. Remove the air cleaner outlet pipe.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Intake Air Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma -

Torque Specifications

Description

Nm

lb-ft

lb-in

Charge air cooler retaining bolts

7

–

62

Charge air cooler outlet hose

4

–

35

Charge air cooler intake hose

4

–

35

Power steering fluid cooler retaining bolts

7

–

62
