7. Remove the wiring harness support bracket.

8. Remove the charge air cooler intake pipe retaining bolts.

Reposition the charge air cooler intake pipe for access.

9. Detach the coolant hose.

10. Disconnect the vacuum solenoid valve electrical connector.

11. Disconnect the vacuum pipes from the vacuum solenoid valve.

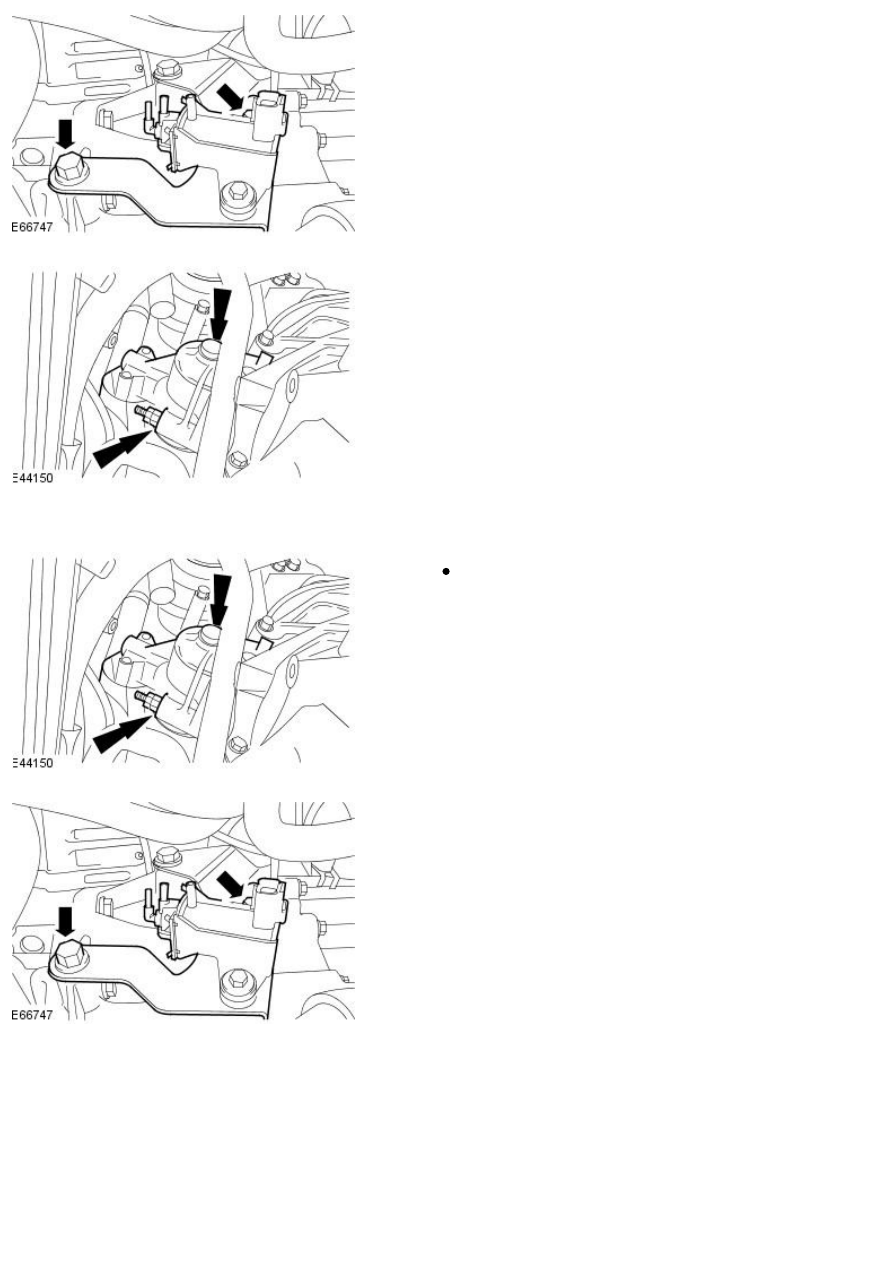

12. Remove the vacuum solenoid mount bracket assembly.

13. Remove the starter motor.

Installation

1. To install reverse the removal procedure.

Tighten to 25 Nm.

2. Tighten to 30 Nm.

3. Tighten to 35 Nm.

4. Tighten to 12 Nm.

5. Tighten to 6 Nm.

Published: 11-May-2011

Starting System - Starter Motor2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

Removal and Installation

Special Tool(s)

Powertrain assembly jack

HTJ1200-2

Removal

1. Disconnect the battery ground cable. For additional information, refer to

Section

 414-01 Battery, Mounting and Cables

.

2. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

3. Install the special tool.

4. Position and adjust the special tool rear height adjuster.

Left-hand shown, right-hand similar.
