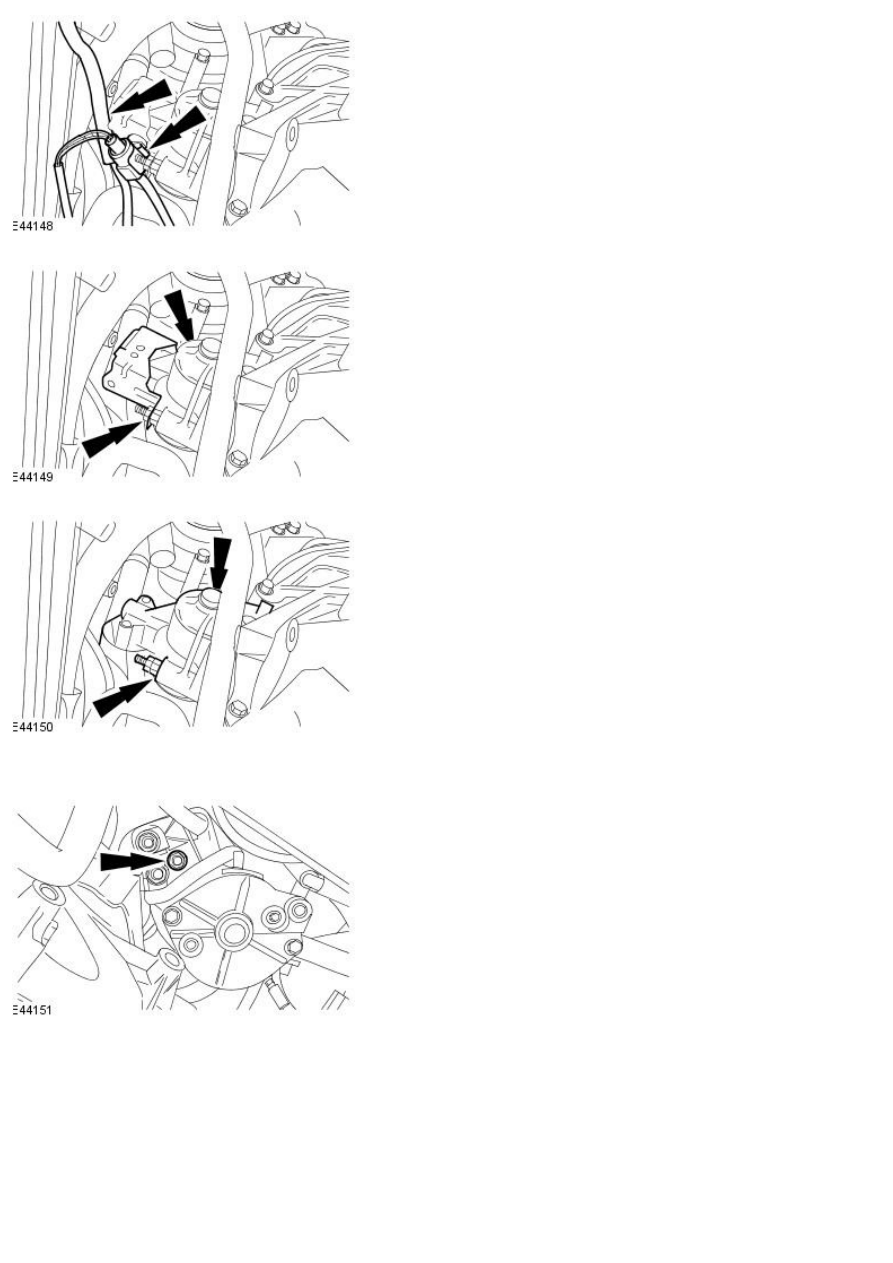

7. Detach the wiring harness retaining clips from the wiring harness

support bracket.

8. Remove the wiring harness support bracket.

9. Detach the starter motor.

10. Position the starter motor to provide access to the starter motor

cables.

11. Remove the starter motor solenoid cover and electrical connector

retaining nut.

12. Remove the starter motor.

Remove the starter motor electrical connector retaining nut.

Installation

1. To install, reverse the removal procedure.

Tighten to 12 Nm.

2. Tighten to 6 Nm.

3. Tighten to 25 Nm.

4. Tighten to 23 Nm.

Published: 11-May-2011

Starting System - Starter Motor2.2L Duratorq-TDCi (110kW/150PS) - Puma

Removal and Installation

Removal

1. Disconnect the battery.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

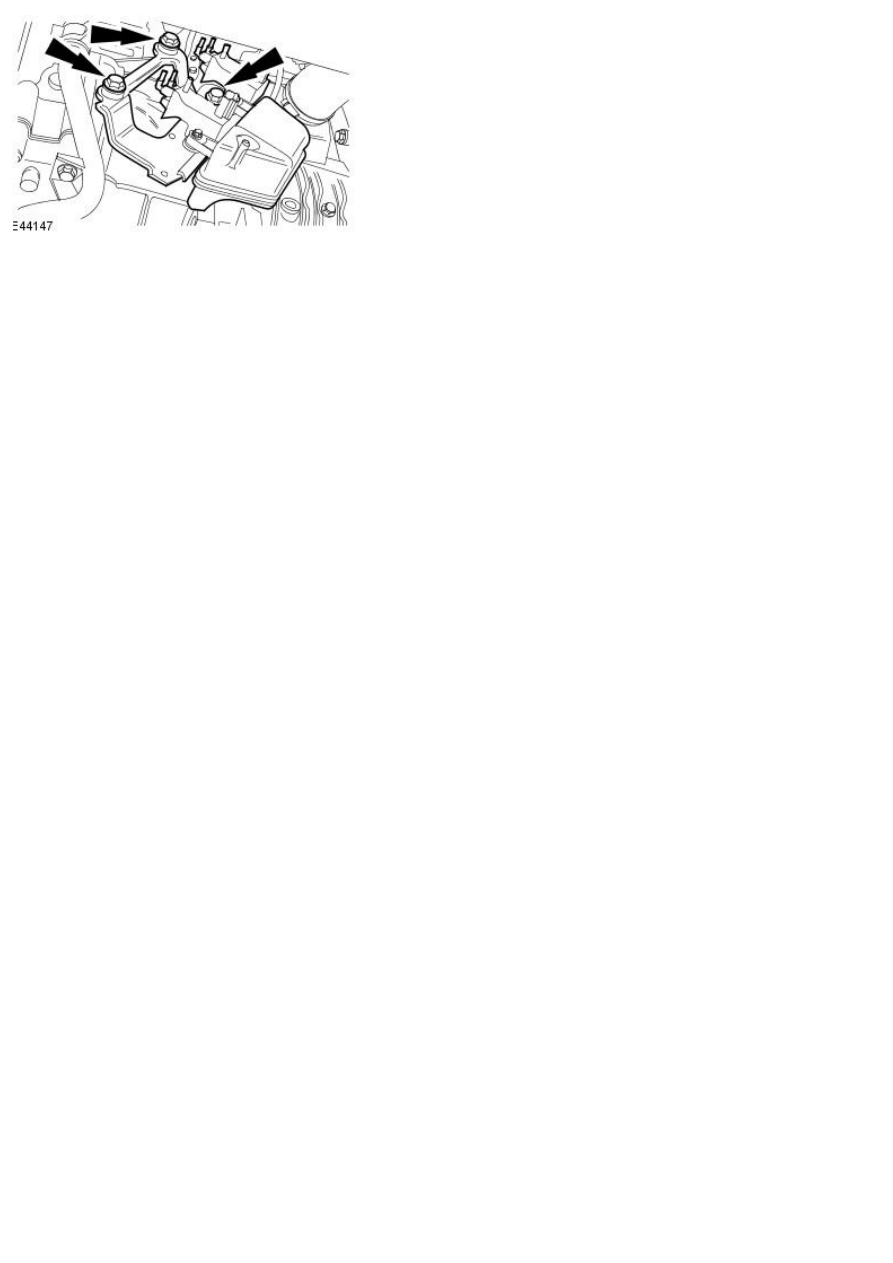

3. Reposition the starter motor solenoid cover.

4. Remove the starter motor electrical connector retaining nut.

Disconnect the electrical connector.

5. Remove the starter motor electrical connector retaining nut.

Disconnect the electrical connector.

6. Detach the wiring harness retaining clips from the wiring harness

support bracket.
