Jaguar X-Type Sedan and Estate (Wagon). Manual - part 272

51. Disconnect the knock sensor (KS) electrical connector.

52. Detach the engine wiring harness.

53. Remove the fuel injection pump support bracket.

54. Remove the fuel injection pump support bracket to engine cylinder

block retaining bolts.

55. NOTE: W hen removing the fuel injection pump the special tool locking
pins must not be removed. Failure to follow this instruction will require the
engine front cover to be removed to retrieve the fuel injection pump
sprocket and the valve timing to be reset.

Remove the fuel injection pump.

Discard the fuel injection pump gasket.

56. Remove the fuel injection pump shield from the fuel injection pump.

57. Detach the fuel return line venturi from the fuel injection pump.

Discard the fuel return line venturi O-ring seal.

58. Remove the fuel injection pump fuel supply line and fuel return line

assembly from the fuel injection pump.

Discard the fuel supply line O-ring seals.

Installation

All vehicles

• W ARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related components. Highly

flammable mixtures are always present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

• CAUTIONS:

 Make sure the workshop area in which the vehicle is being worked on is as clean and as dust free as possible. Foreign matter from

work on clutches, brakes or from machining or welding operations can contaminate the fuel system and may result in later malfunction.

 Always carry out the cleaning process before carrying out any repairs to the fuel injection system components. Failure to follow this

instruction may result in foreign matter ingress to the fuel injection system.

 Diesel fuel injection equipment is manufactured to very precise tolerances and fine clearances. It is therefore essential that absolute

cleanliness is observed when working with these components. Always install blanking plugs to any open orifices or lines.

 Do not disassemble or clean inside the fuel injection pump, even with an ultrasonic cleaner. Always install a new fuel injection pump

when required.

 Install a new high-pressure fuel supply line. Failure to follow this instruction may result in damage to the vehicle.

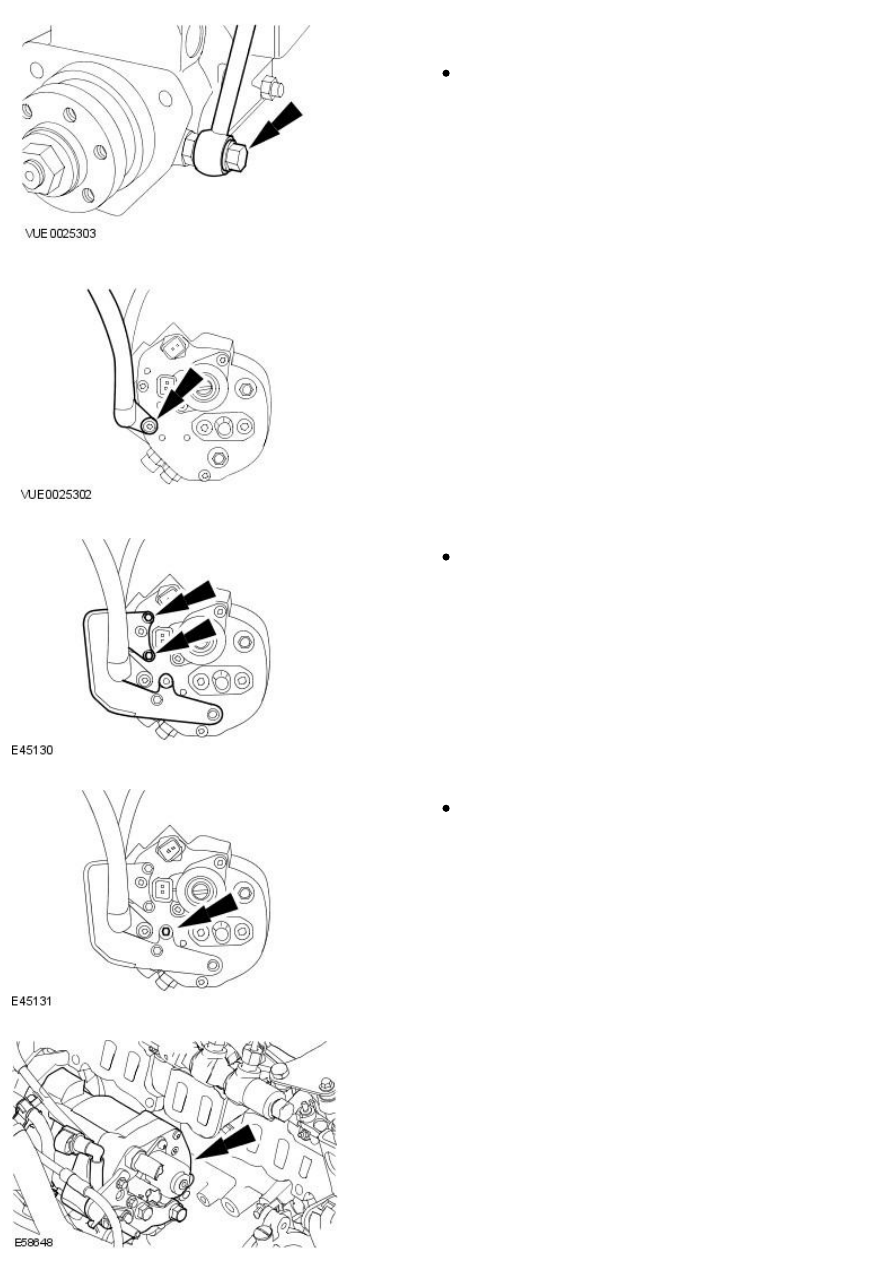

1. NOTE: Install new fuel injection pump supply line O-ring seals.

Install the fuel injection pump fuel supply line and fuel return line
assembly to the fuel injection pump.

Tighten 20 Nm.

2. NOTE: Install a new O-ring seal to the fuel return line venturi.

Attach the fuel return line venturi to the fuel injection pump.

3. Install the fuel injection pump shield to the fuel injection pump.

Tighten to 8 Nm.

4. Install the fuel injection pump shield retaining bolt.

Tighten to 33 Nm.

5. NOTE: Install a new fuel injection pump gasket.

• NOTE: Apply a small bead of loctite 572 on the fuel injection pump
retaining bolts.

Install the fuel injection pump.

6. NOTE: Install the fuel injection pump retaining bolts evenly in order to
pull the fuel injection pump squarely into position.

Loosely install the fuel injection pump support bracket to engine cylinder
block retaining bolts.

7. NOTE: Do not fully tighten the fuel injection pump support bracket bolts
at this stage.

Install the fuel injection pump support bracket to the fuel injection
pump.

8. Attach the engine wiring harness.

9. Connect the KS electrical connector.

10. Connect the fuel pipe.
