32. Remove the fuel supply and return line support bracket retaining nut.

33. Detach the fuel supply and return lines.

34. Disconnect the HCU electrical connector.

35. Detach the power steering pipe to engine wiring harness retaining clip.

36. Remove the power steering fluid reservoir retaining nuts.

37. Detach the power steering fluid reservoir.

All vehicles

38. Using the special tool, remove the fuel injection pump sprocket access

cover.

39. NOTE: Turn the engine in the normal direction of rotation only.

Turn the engine until the fuel injection pump sprocket timing hole is at
the 1 o'clock position.

40. NOTE: The fuel injection pump retaining bolts remain captive behind
the fuel injection pump sprocket after removal.

• NOTE: Use a torx 45 drive socket with a minimum shaft length of 43 mm
(1.69 in).

Remove the fuel injection pump retaining bolts.

If available use special tool 303-083A.

41. From 2006 MY special tool numbers 303-681 and 303-681-01 have now

been superseded by special tool numbers 303-1151 and 303-083A.

To carry out the procedure using special tool numbers 303-681 and
303-681-01 see steps 43 - 46.

To carry out the procedure using special tool numbers 303-1151
and 303-083A see steps 47 - 49.

42. NOTE: For additional information, see step 41.

• NOTE: The special tool locking pin holes are offset. During installation of
the special tool, check that the offset pin hole is located at the top.

Install the special tool.

43. NOTE: For additional information, see step 41.

Using the special tools, lock the fuel injection pump sprocket.

44. NOTE: For additional information, see step 41.

Install the special tools.

45. NOTE: For additional information, see step 41.

Remove the fuel injection pump sprocket retaining bolts.

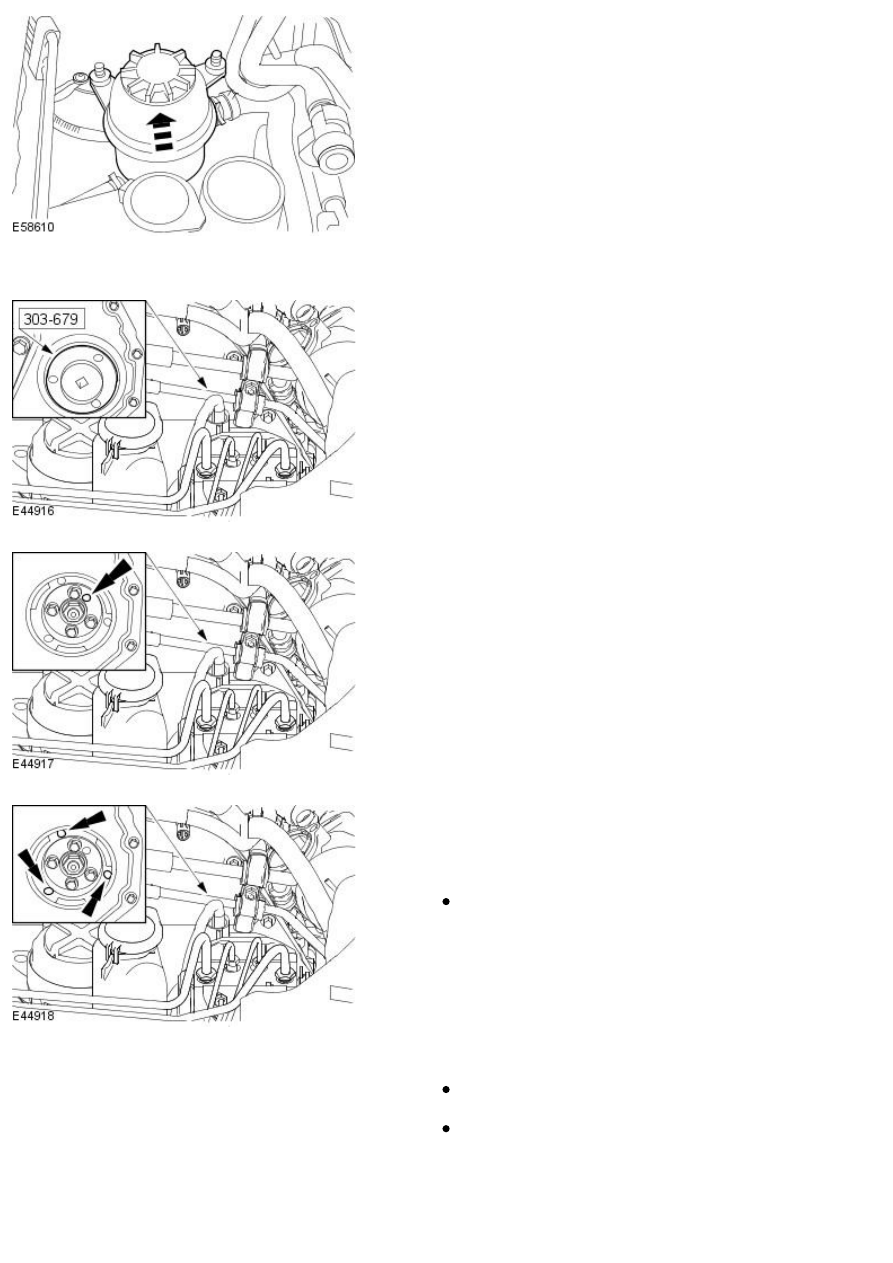

46. NOTE: For additional information, see step 41.

• NOTE:

Using the special tool, support the fuel injection pump sprocket.

47. NOTE: For additional information, see step 41.

• NOTE: Access the fuel injection pump retaining bolts through the holes
provided in the special tool (Tool no. 303-1151 and tool no. 303-083A) and

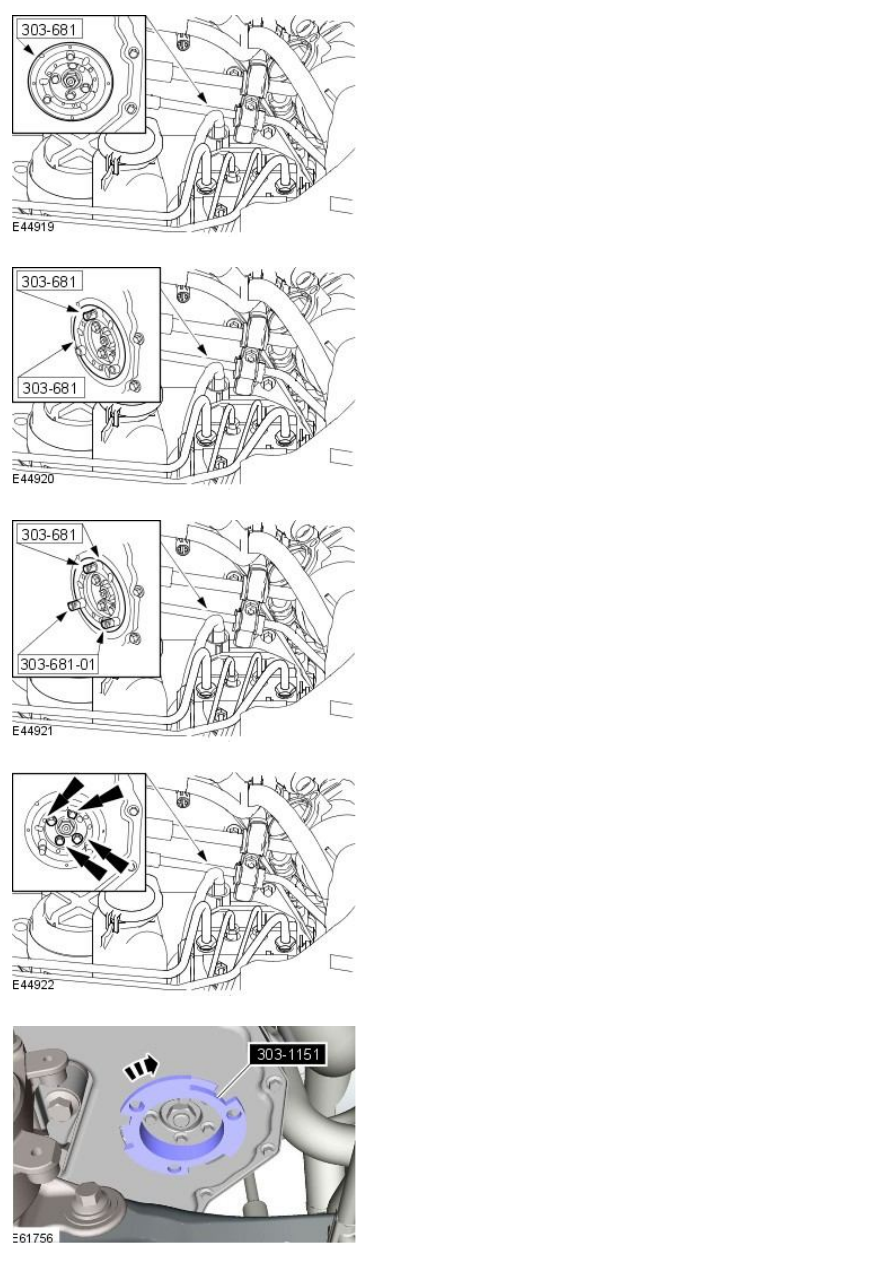

the fuel injection pump sprocket. The fuel injection pump retaining bolts
cannot be completely removed.

Using the special tool, remove the fuel injection pump retaining bolts.

If available use special tool 303-083A.

48. NOTE: For additional information, see step 41.

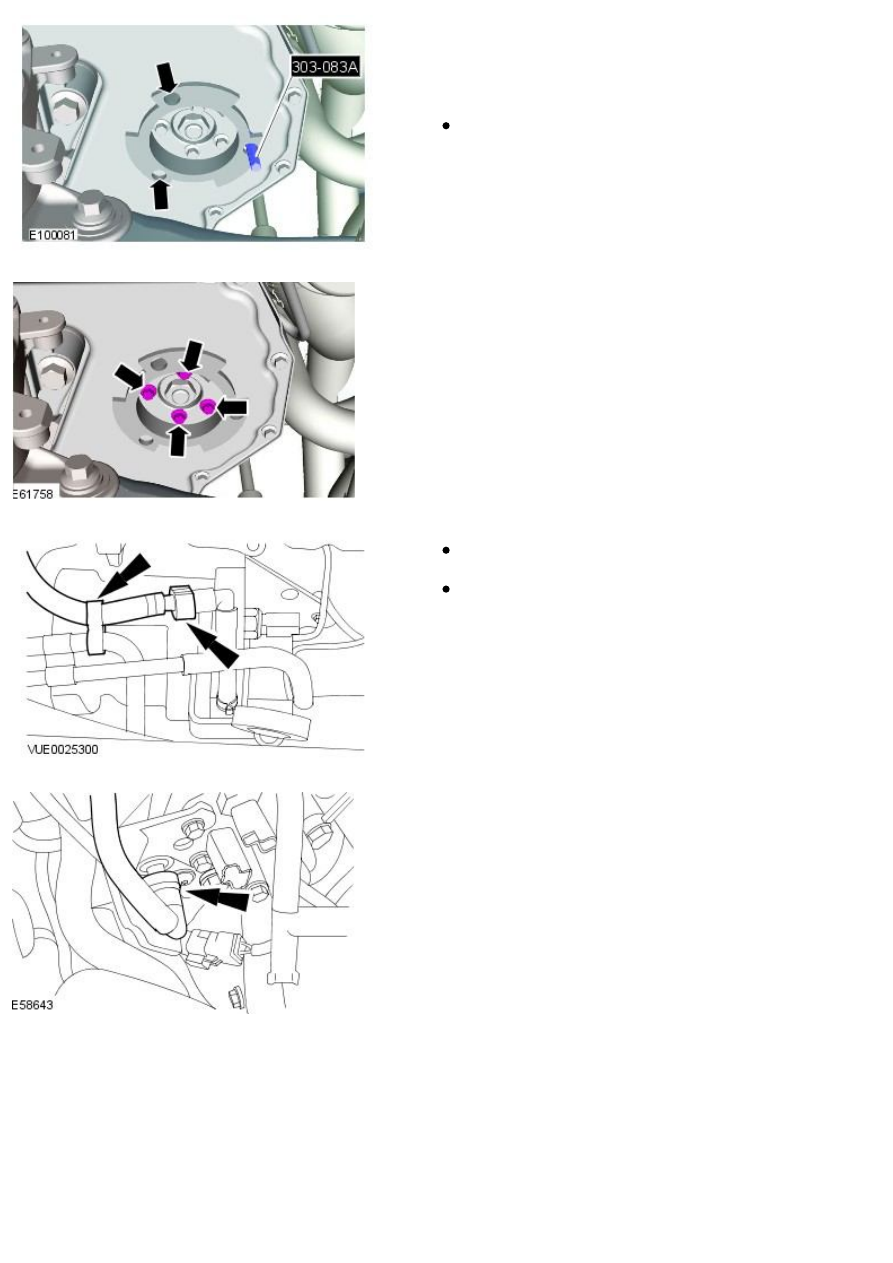

Remove the fuel injection pump sprocket retaining bolts.

49. Disconnect the fuel injector to fuel injection pump fuel return line.

Detach the fuel injector to fuel injection pump return line retaining
clip (if equipped).

Install blanking plugs to the fuel injector to fuel injection pump
fuel return line male and female connectors.

50. Disconnect the fuel pipe.
