Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Cooling
Module

Removal and Installation

Removal

All Vehicles

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

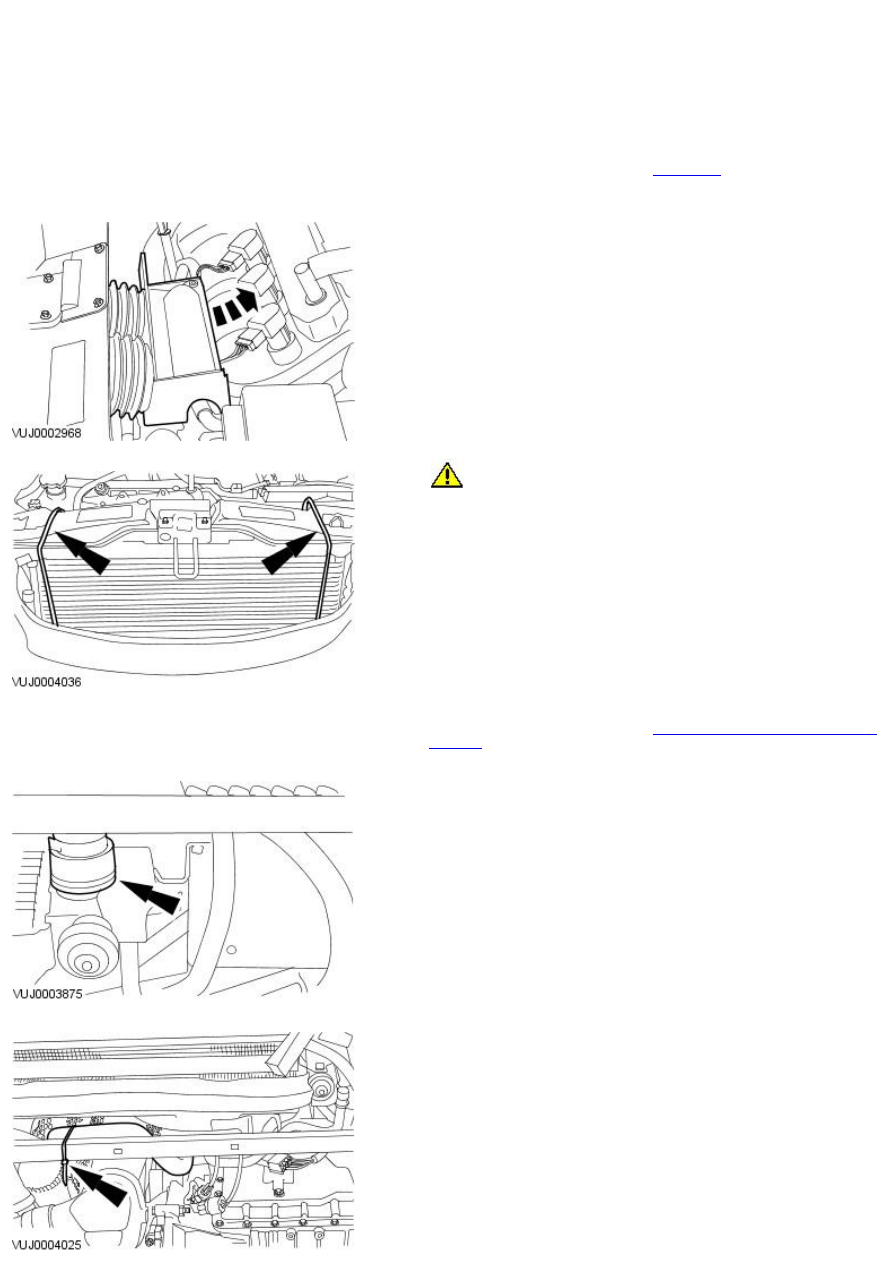

2. Remove the air cleaner intake duct.

3.

CAUTION: Make sure that the air conditioning (A/C) condenser is

not damaged when installing the retaining straps. Failure to follow this
instruction may result in damage to the vehicle.

• NOTE: To allow the cooling module to be partially lowered and supported
when the radiator support beam is removed, suitable retaining straps must
be installed to the A/C condenser.

Loosely attach suitable retaining straps to the A/C condenser.

4. Drain the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).

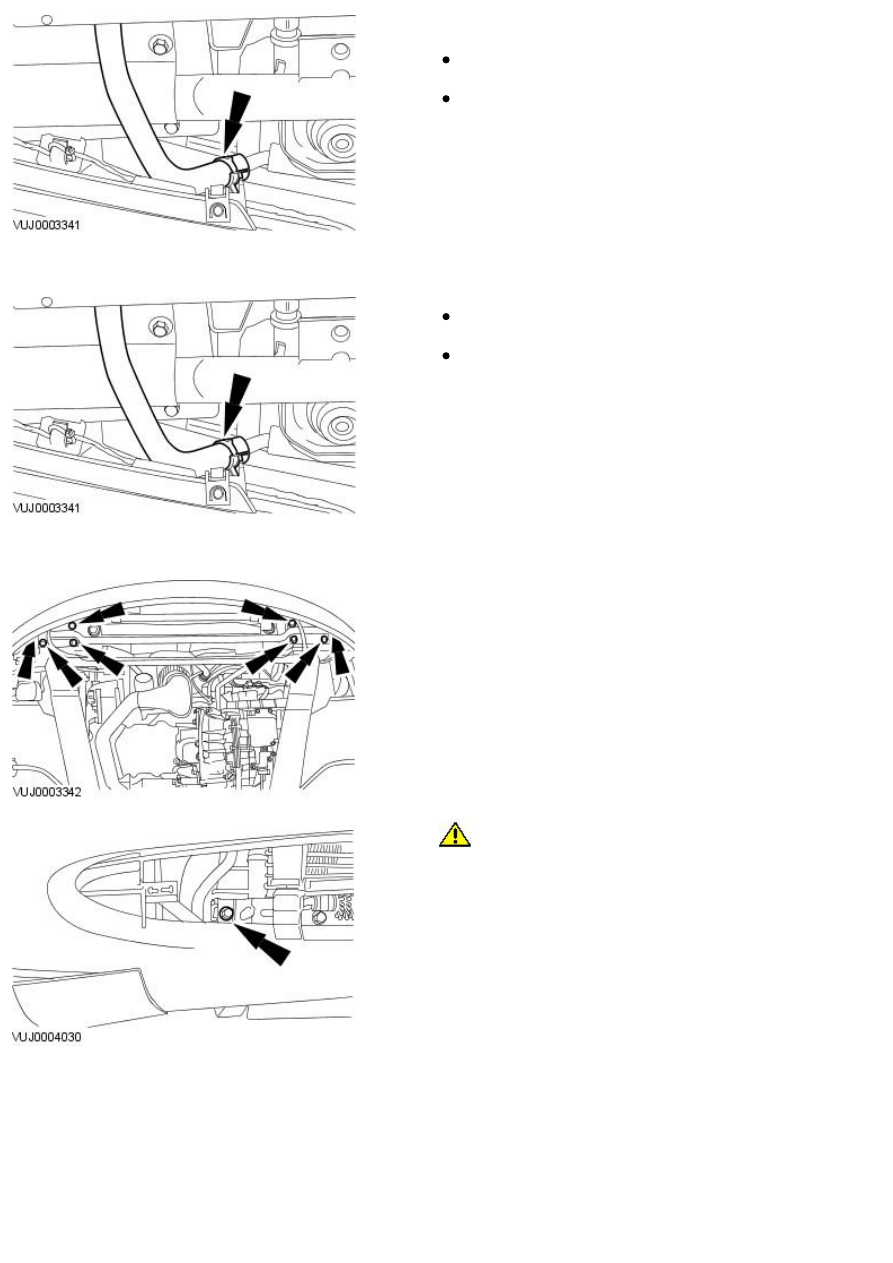

5. Detach the lower coolant hose from the radiator and position to one

side.

6. Reposition the coolant hose from the engine oil cooler to the

thermostat housing and secure it to the front cross member using a
suitable retaining strap.

7. Lower the vehicle.

Vehicles built up to VIN:E71956

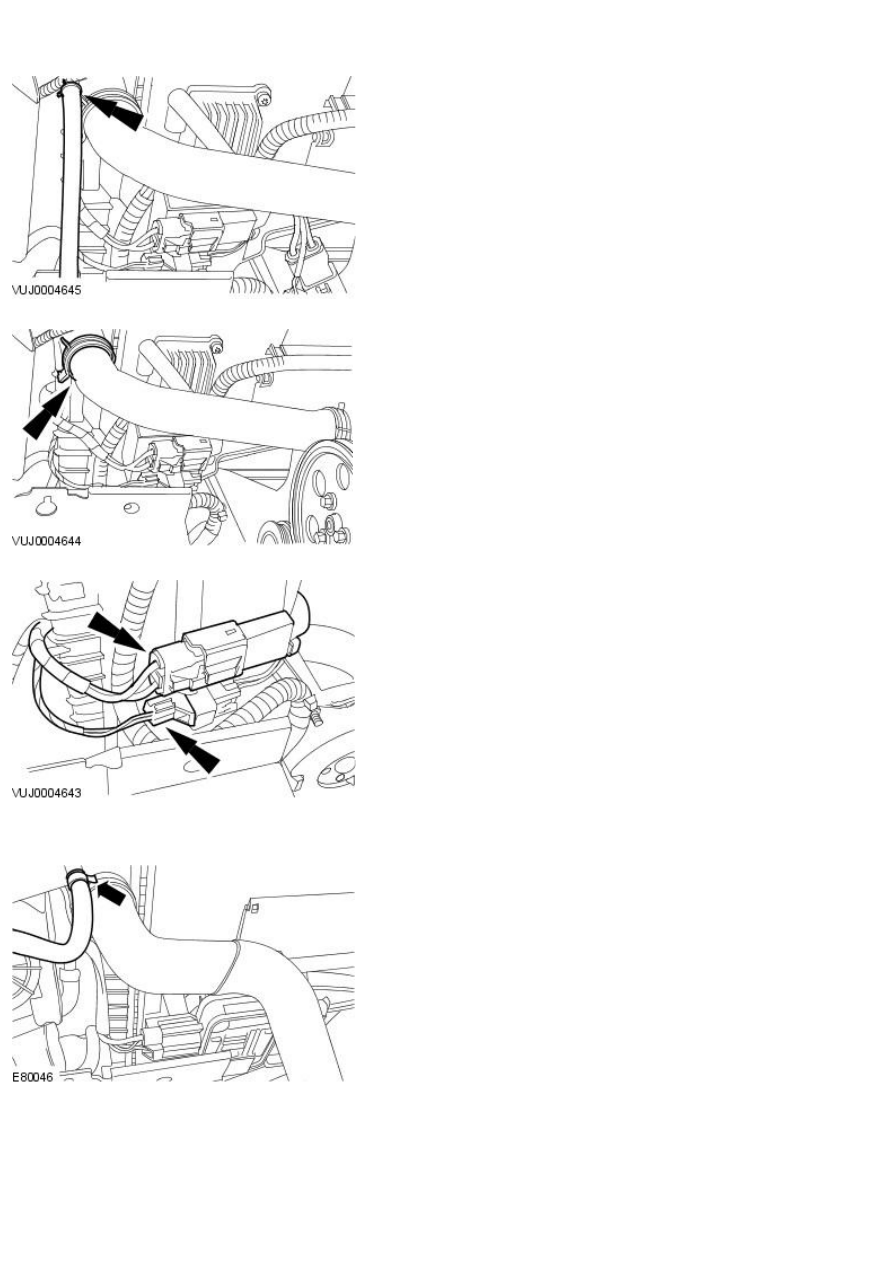

8. Detach the radiator vent hose from the radiator.

9. Detach the upper coolant hose from the radiator.

10. Disconnect the cooling fan motor control module electrical connectors.

Vehicles built from VIN:E71957

11. Detach the radiator vent hose from the radiator.

12. Detach the upper coolant hose from the radiator.

13. Disconnect the cooling fan motor control module electrical connector.

All vehicles

14. Raise the vehicle.

15. Remove the air splitter grille.

16. Remove the front towing eye trims.

Vehicles With Automatic Transmission

17. NOTE: Left-hand side shown, right-hand side similar.

Detach the power assisted steering oil cooler inlet and return pipes.

Allow the power assisted steering fluid to drain into a suitable
container.

Using suitable blanking plugs, blank the exposed ports.

Vehicles With Manual Transmission

18. Detach the power assisted steering oil cooler inlet pipe.

Allow the power assisted steering fluid to drain into a suitable
container.

Using suitable blanking plugs, blank the exposed ports.

All Vehicles

19. Remove the radiator support beam.

20.

CAUTION: Apply suitable tape to the right-hand side lower

section of the front bumper to prevent damage to the paintwork from the
A/C pipe when the cooling module is lowered. Failure to follow this
procedure may cause damage to the vehicle.

Remove the right-hand side A/C condenser retaining bolt from the
radiator.
