Jaguar X-Type Sedan and Estate (Wagon). Manual - part 247

Published: 11-May-2011

Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Coolant
Expansion Tank

Removal and Installation

Removal

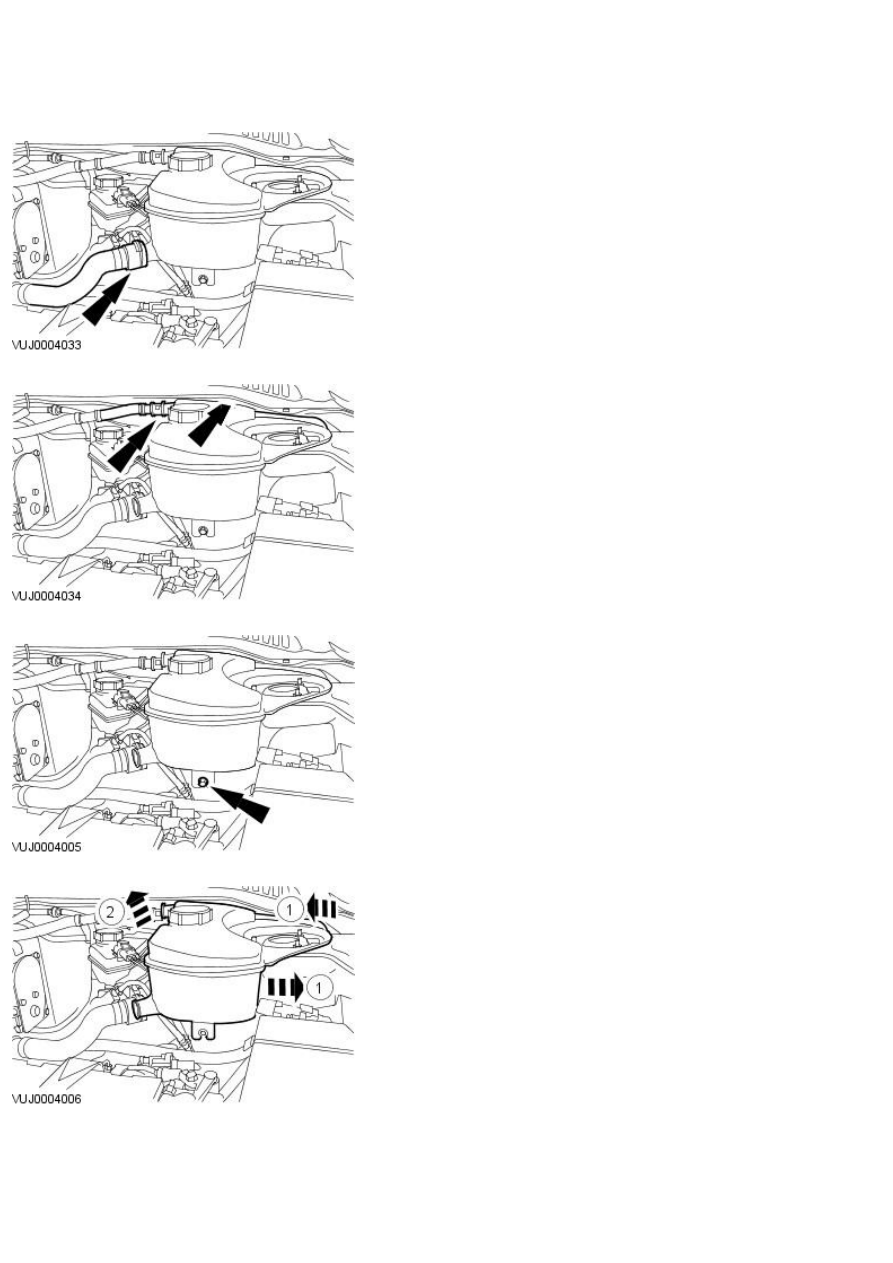

1. NOTE: Clamp the hose to minimize coolant loss.

Detach the coolant expansion tank outlet hose from the coolant
expansion tank.

2. NOTE: Clamp the hoses to minimize coolant loss.

Detach the cooling system vent hoses from the coolant expansion tank.

3. Remove the coolant expansion tank retaining bolt.

4. Remove the coolant expansion tank.

Installation

1. To install, reverse the removal procedure.

Tighten to 3 Nm.

2. Check and top up the cooling system.

Published: 11-May-2011

Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Cooling
Fan Module

Removal and Installation

Removal

1. Remove the air cleaner. For additional information, refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering - 2.0L NA

V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, Removal and
Installation),

Air Cleaner

 (303-12B Intake Air Distribution and Filtering - 2.0L

Duratorq-TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma, Removal
and Installation).

2. Remove the battery tray.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

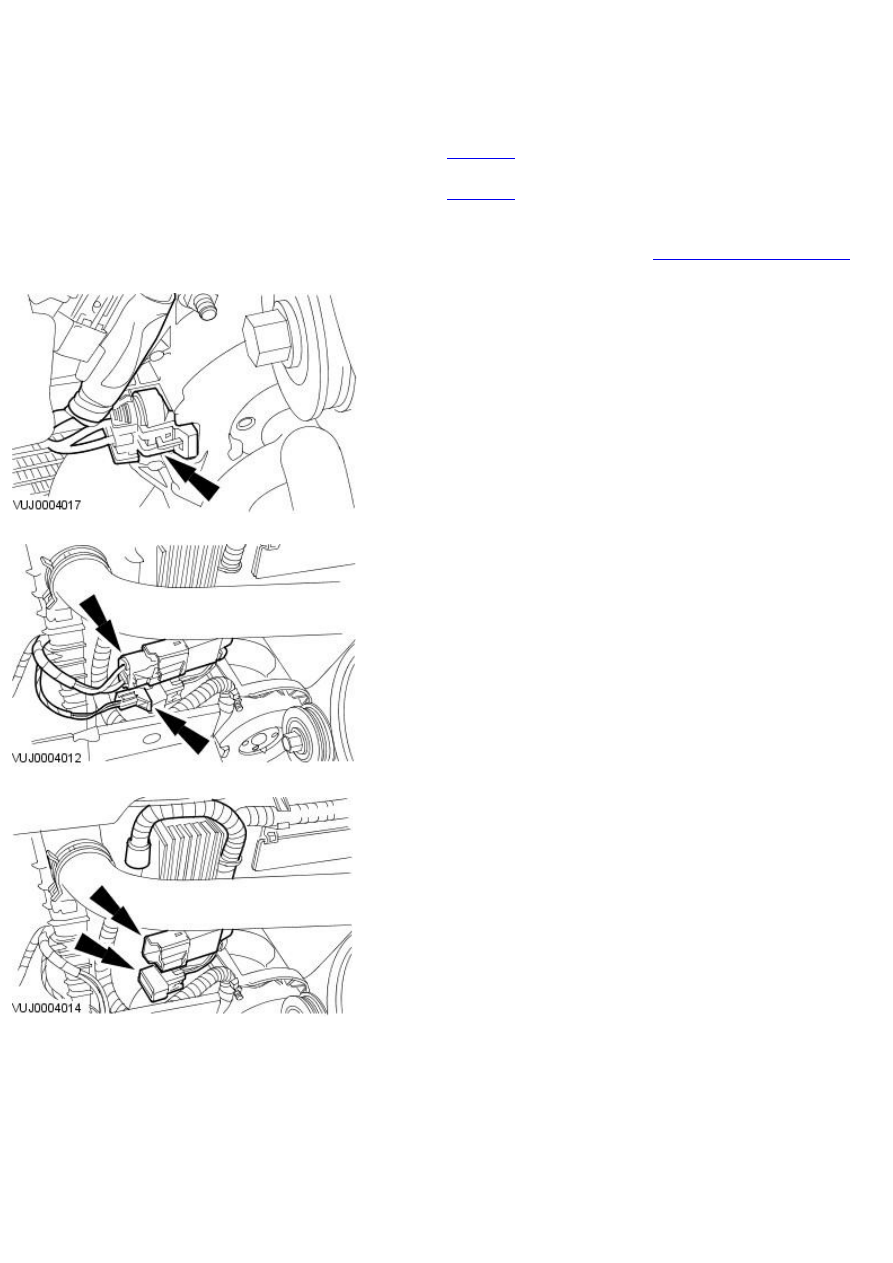

3. NOTE: Left hand shown, right hand similar.

Disconnect the cooling fan motor electrical connectors.

4. Disconnect the cooling fan module electrical connectors.

5. Detach the cooling fan module electrical connectors from the cooling fan

shroud.

6. Detach the cooling fan module wiring harness from the cooling fan

shroud.

7. Remove the cooling fan module.

Installation

1. To install reverse the removal procedure.

Tighten to 3 Nm.
