21. Lower the cooling module and the A/C condenser to a position where

the air conditioning pipe is forward of the front bumper.

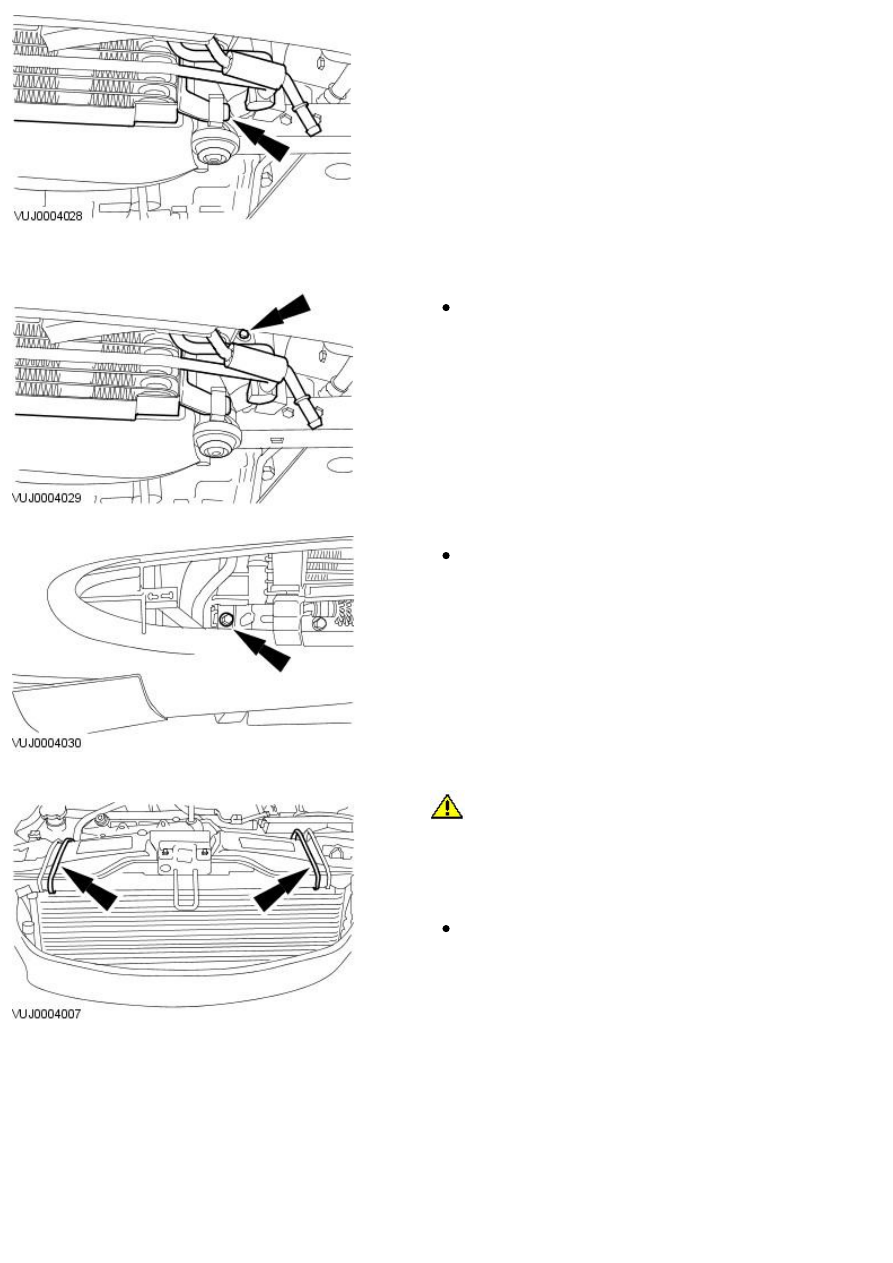

22. Remove the left-hand side A/C condenser retaining bolt from the

radiator.

Vehicles With Automatic Transmission

23. NOTE: Left-hand side shown, right-hand side similar.

• NOTE: The power assisted steering oil cooler remains captive to the
automatic transmission oil cooler.

Detach the automatic transmission oil cooler from the radiator.

24.

CAUTION: Do not allow the power assisted steering oil cooler

and automatic transmission oil cooler to hang on the automatic
transmission oil cooler pipes. Failure to follow this instruction may cause
damage to the vehicle.

Position the power assisted steering oil cooler and the automatic
transmission oil cooler to one side and secure with suitable retaining
straps.

All vehicles

25. NOTE: Left-hand side shown, right-hand side similar.

Detach the cooling module from the A/C condenser.

26.

CAUTION: Make sure that the radiator and the A/C condenser are

not damaged during the removal of the cooling module. Failure to follow
this instruction may cause damage to the vehicle.

Remove the cooling module.

Installation

All vehicles

1.

CAUTION: Make sure that the radiator and the A/C condenser are

not damaged whilst installing the cooling module. Failure to follow this
instruction may cause damage to the vehicle.

Install the cooling module.

2. NOTE: Left-hand side shown, right-hand side similar.

Attach the cooling module to the A/C condenser.

Vehicles With Automatic Transmission

3. NOTE: Left-hand side shown, right-hand side similar.

Install the automatic transmission oil cooler to the radiator.

All Vehicles

4. Install the left-hand side A/C condenser retaining bolt.

Tighten to 7 Nm.

5. Install the right-hand side A/C condenser retaining bolt.

Tighten to 7 Nm.

6. Lower the vehicle.

7.

CAUTION: Do not over tighten the retaining straps. Failure to

follow this instruction may cause damage to the vehicle.

• NOTE: To allow installation of the radiator support beam, install
retaining straps to the radiator to hold the cooling module in position.

Install suitable retaining straps to the radiator. Align the cooling module
to the upper isolator mounting points.

Carefully tension the retaining straps to hold the cooling module in
position.

8. Raise the vehicle.

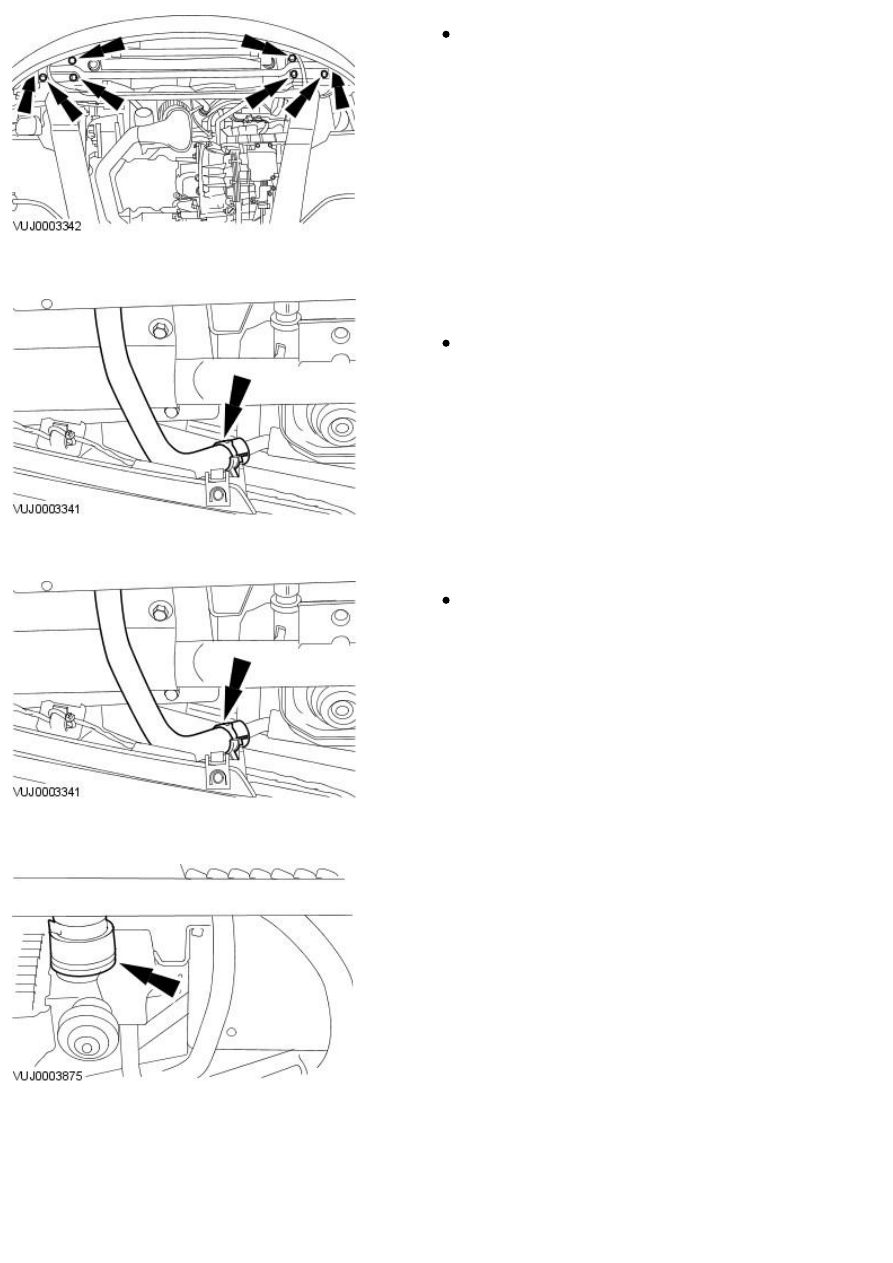

9. Install the radiator support beam.

Tighten to 25 Nm.

Vehicles With Automatic Transmission

10. NOTE: Left-hand side shown, right-hand side similar.

Connect the power assisted steering oil cooler inlet and return pipes.

Remove the blanking plugs.

Vehicles With Manual Transmission

11. Connect the power assisted steering oil cooler inlet pipe.

Remove the blanking plugs.

All Vehicles

12. Connect the lower coolant hose to the radiator.
