66. Unlock the timing chain tensioner.

67. Tighten to 33 Nm.

68. Tighten to 33 Nm.

69. Remove the locking pins from the timing drive sprockets.

70. Remove the special tool 303-698.

71. Rotate the crankshaft two revolutions.

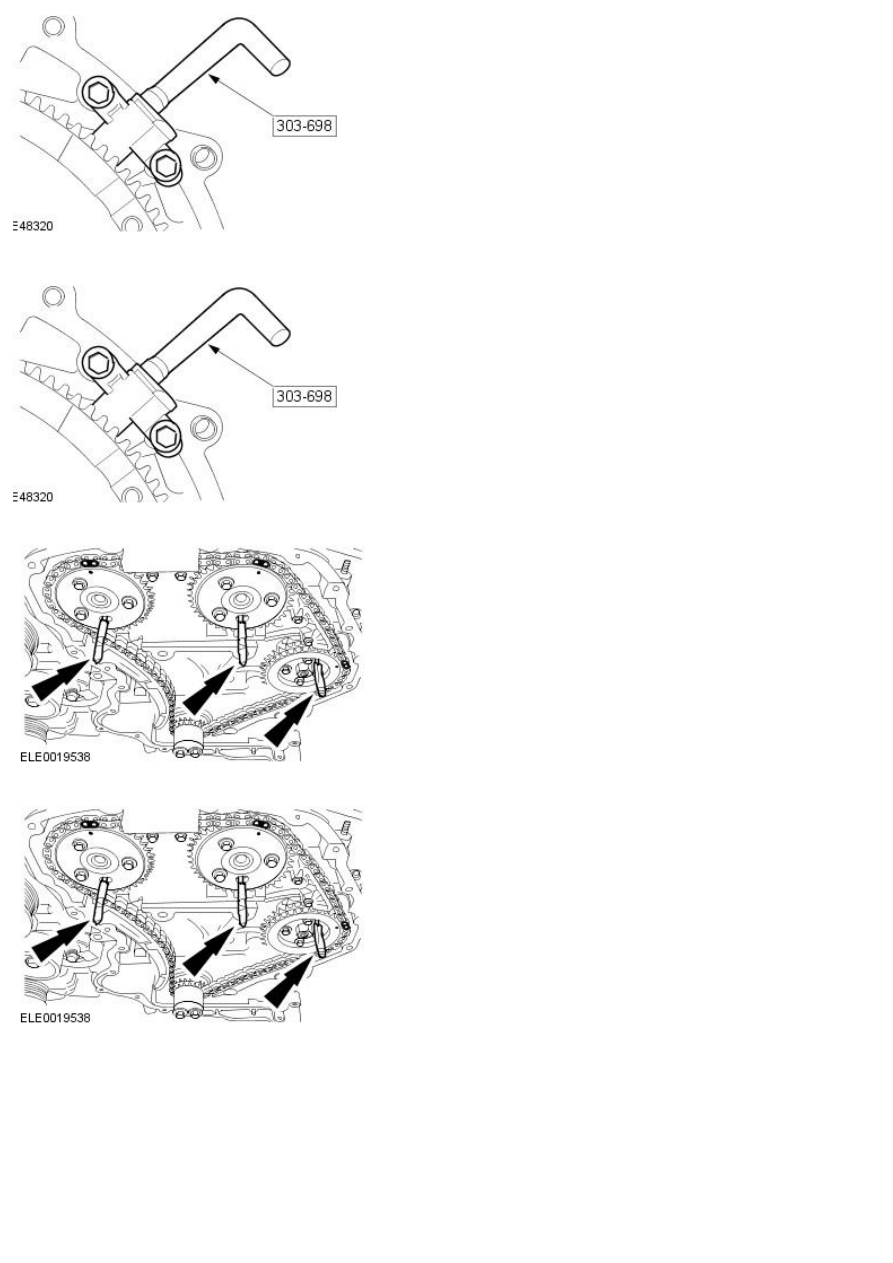

72. Using special tool 303-698, check the timing by inserting the special

tool in the CKP sensor hole.

73. Check the camshaft timing by inserting a suitable 6 mm bar through

the holes in the camshaft and fuel injection pump sprockets.

74. Remove the locking pins from the timing drive sprockets.

75. Remove the special tool.

76. Install the CKP sensor.

77.

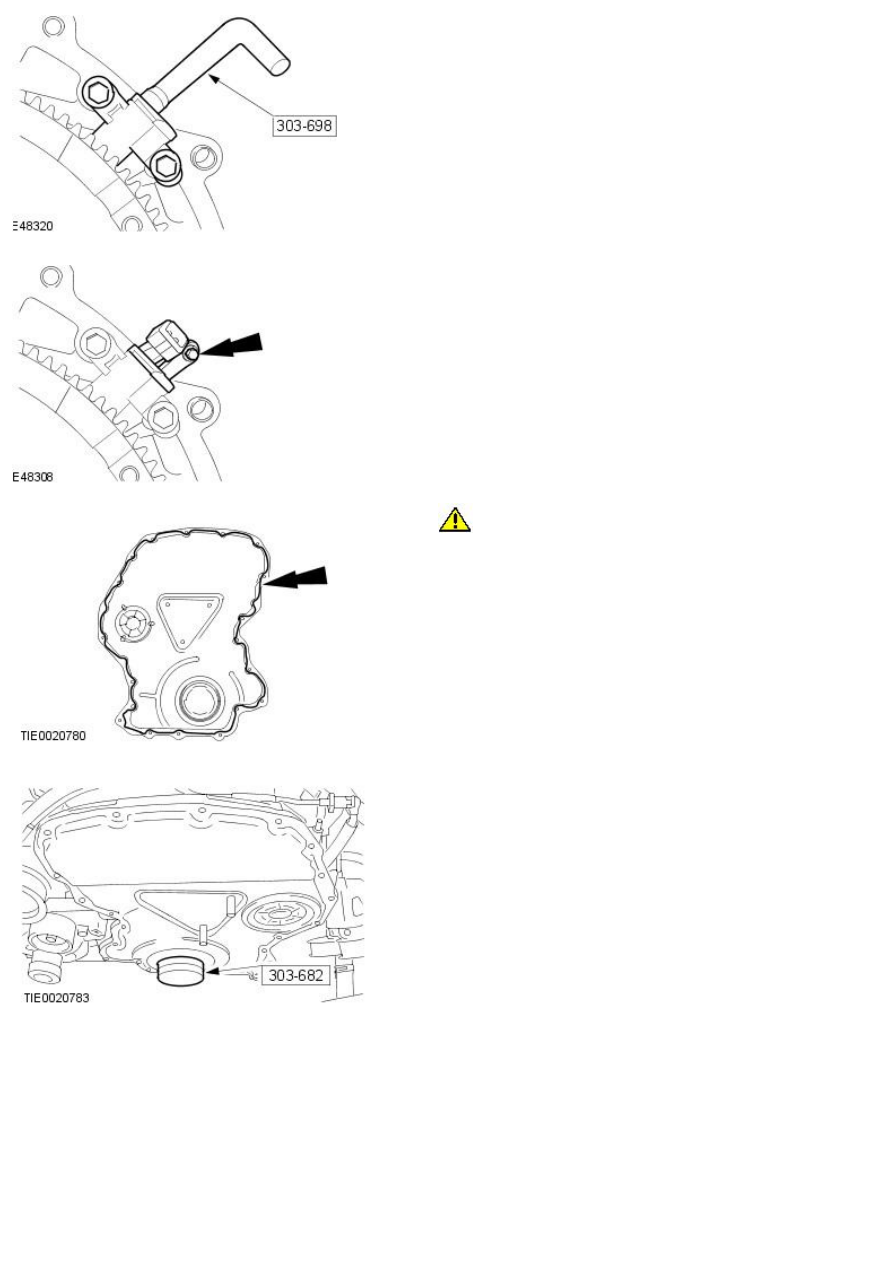

CAUTION: Install the engine front cover within five minutes of

applying the sealer.

• NOTE: Install a new engine front cover.

Apply a 3 mm diameter bead of sealer WSE-M4G323-A4 to the engine
front cover.

78. Using the special tool 303-682, install the engine front cover.

79. Install the front cover retaining nuts and bolts.

Tighten the bolts to 14 Nm.

Tighten the nuts to 10 Nm.

80. Remove special tool.

81. NOTE: Install a new crankshaft front oil seal.

• NOTE: A new crankshaft front oil seal is supplied with an alignment
sleeve that will be pushed out during installation.

Using the special tool 303-679, install the crankshaft front seal.
