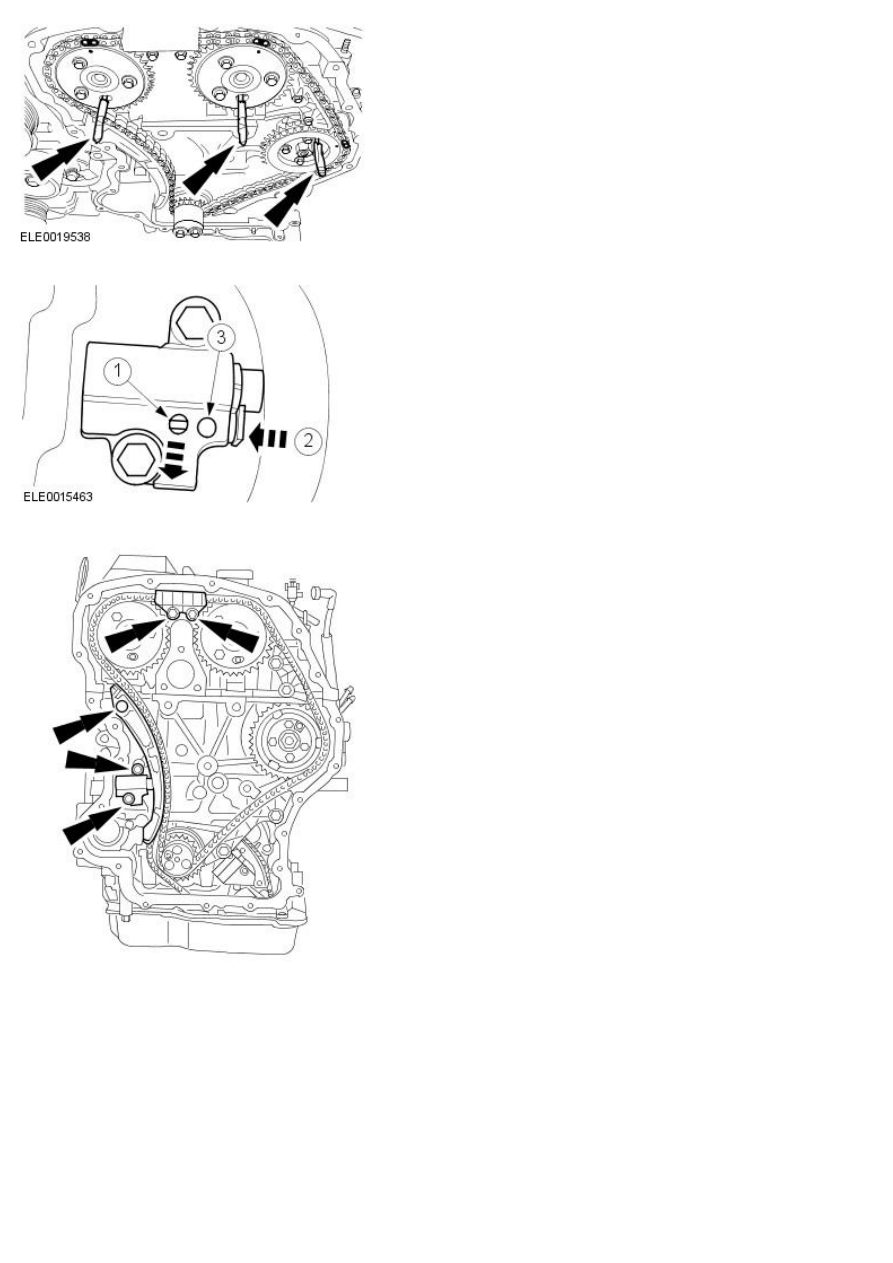

7. Using suitable 6 mm bar, lock the timing drive sprockets.

8. Detension and lock the timing chain tensioner.

1. Retract the pawl.

2. Push the lock in.

3. Insert a pin.

9. NOTE: Engine removed for clarity.

Remove the timing chain tensioner and guides.

10. Remove the timing chain.

Installation

1.

CAUTION: Make sure the colored links align to the timing marks.

Failure to follow this instruction may result in damage to the vehicle.

Install the timing chain.

2.

CAUTION: Make sure the timing chain tensioner is fully retracted

before installation. Failure to follow this instruction may result in damage
to the vehicle.

• NOTE: Engine removed for clarity.

Install the timing chain tensioner and guides.

Tighten to 15 Nm.

3. NOTE: Make sure the timing chain tensioner is completely released.

Unlock the timing chain tensioner.

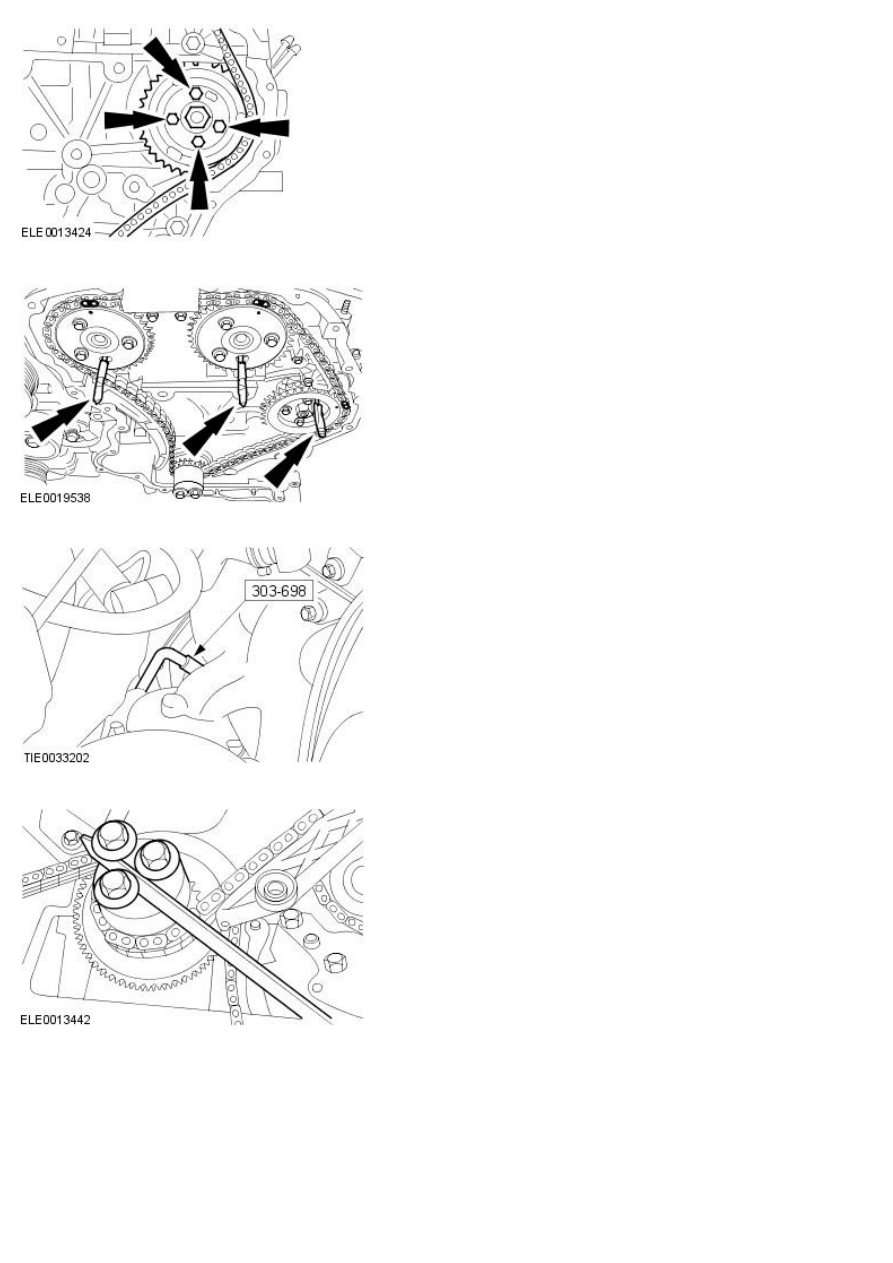

4. Tighten to 35 Nm.

5. Tighten to 33 Nm.

6. Remove the suitable 6 mm bar.

7. Remove the special tool from the crankshaft position (CKP) sensor hole.

8. NOTE: Only turn the engine in the normal direction of rotation.

Using a suitable screwdriver, turn the engine clockwise two revolutions.
