Jaguar X-Type Sedan and Estate (Wagon). Manual - part 186

100. NOTE: Right-hand shown, left-hand similar.

Remove the rear vehicle tie down strap.

101. NOTE: Right-hand shown, left-hand similar.

Remove the front vehicle tie down strap.

102. Install the front wheels and tires.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

103. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

104. Fill and bleed the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).

105. Bleed the power steering system.

For additional information, refer to:

Power Steering System Filling

(211-00 Steering System - General Information, General Procedures).

106. Recharge the A/C refrigerant.

For additional information, refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00 Climate Control System -

General Information, General Procedures).

107. Install the steering column lower retaining bolt.

Tighten to 25 Nm.

108. Fill the transaxle.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 6-Speed Manual Transaxle - MMT6

 (308-03 Manual

Transmission/Transaxle, General Procedures).

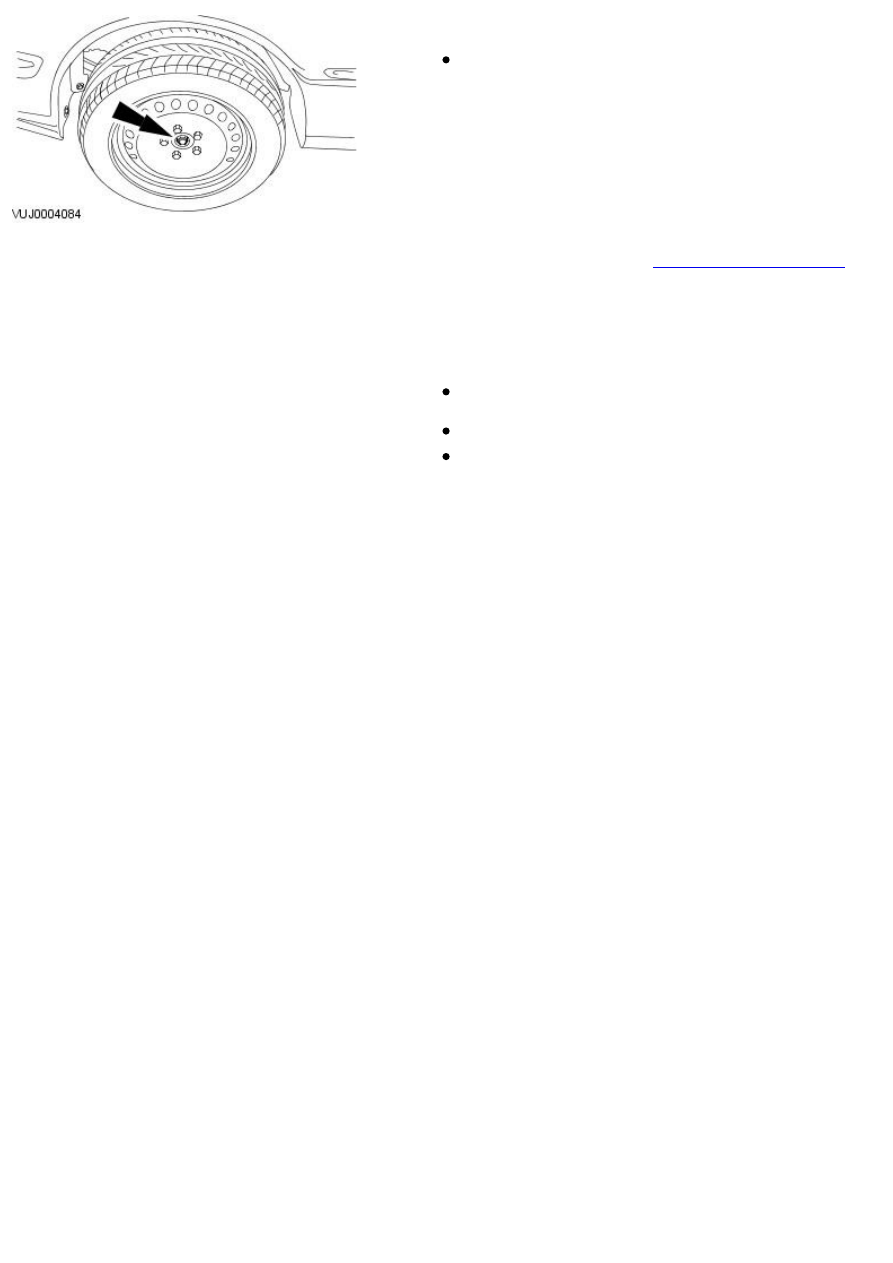

109. NOTE: Left-hand shown, right-hand similar.

Tighten the front hub retaining nuts.

Tighten to 290 Nm.

110. Carry out the underbody misalignment check.

For additional information, refer to:

Underbody Misalignment Check

(502-00 Uni-Body, Subframe and Mounting System, General Procedures).

111. Check the engine oil level and correct as necessary.

112. NOTE: W hen the battery has been disconnected and reconnected,
some abnormal drive symptoms may occur while the vehicle relearns its
adaptive strategy.

Finishing operations.

Check the routing of the vacuum hoses and wiring and secure them
with cable ties.

Check the fluid levels after the road test and correct as necessary.

Check the engine and cooling system for leaks (visual inspection).

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - EngineVehicles
With: 5-Speed Automatic Transaxle - JATCO/6-Speed Automatic Transaxle - AWF21

Installation

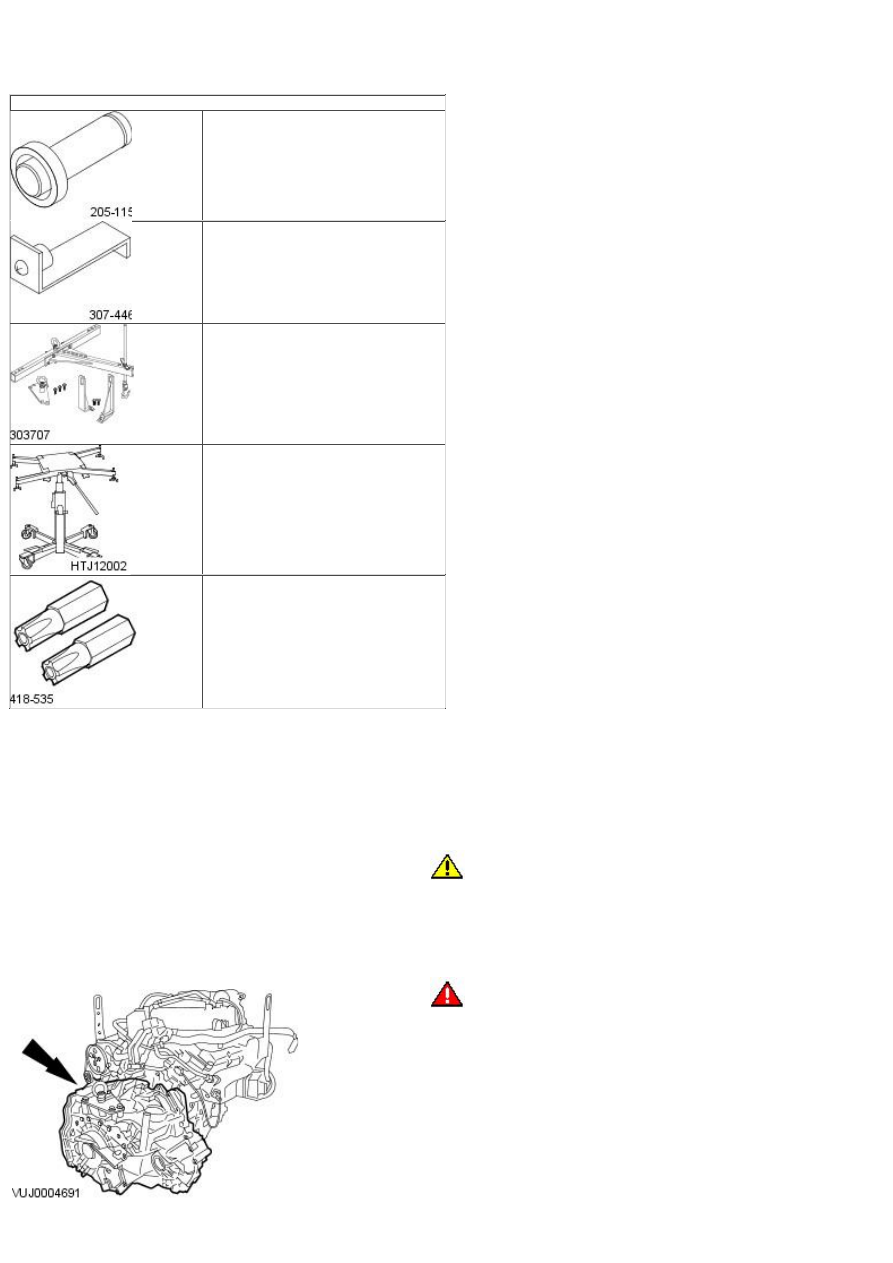

Special Tool(s)

Halfshaft oil seal installer

205-115

Link shaft limiting tool

307-446

Engine lifting kit

303-707

Powertrain Assembly Jack

HTJ12000-2

5 Point Security Torx Bit

418-535

Installation

All vehicles

1. NOTE: Use high temperature grease ESD-M1C220-A or equivalent
meeting the Jaguar specification.

Apply a thin layer of grease to the centering spigot bore on the torque
converter.

2.

CAUTION: The torque converter must remain at the correct

installation depth throughout the whole installation procedure.

• NOTE: The torque converter must engage fully in the oil pump drive
gear.

Check the installation depth between the transmission flange and the
torque converter is at least 0.04 mm (0.015 in).

3.

W ARNING: Do not let the torque converter drop out of the

transaxle. Failure to follow this instruction may result in personal injury.

Install the transaxle.

4. Install the transaxle retaining bolts.

Tighten to 48 Nm.

5. Install the transaxle retaining bolts.

Tighten to 48 Nm.

6. Install the transaxle retaining bolts.

Tighten to 48 Nm.

7. Install the transaxle retaining bolts.

Tighten to 48 Nm.

8. NOTE: Rotate the torque converter to gain access to the remaining
retaining bolts.

Install the torque converter retaining bolts.

Tighten to 55 Nm.
