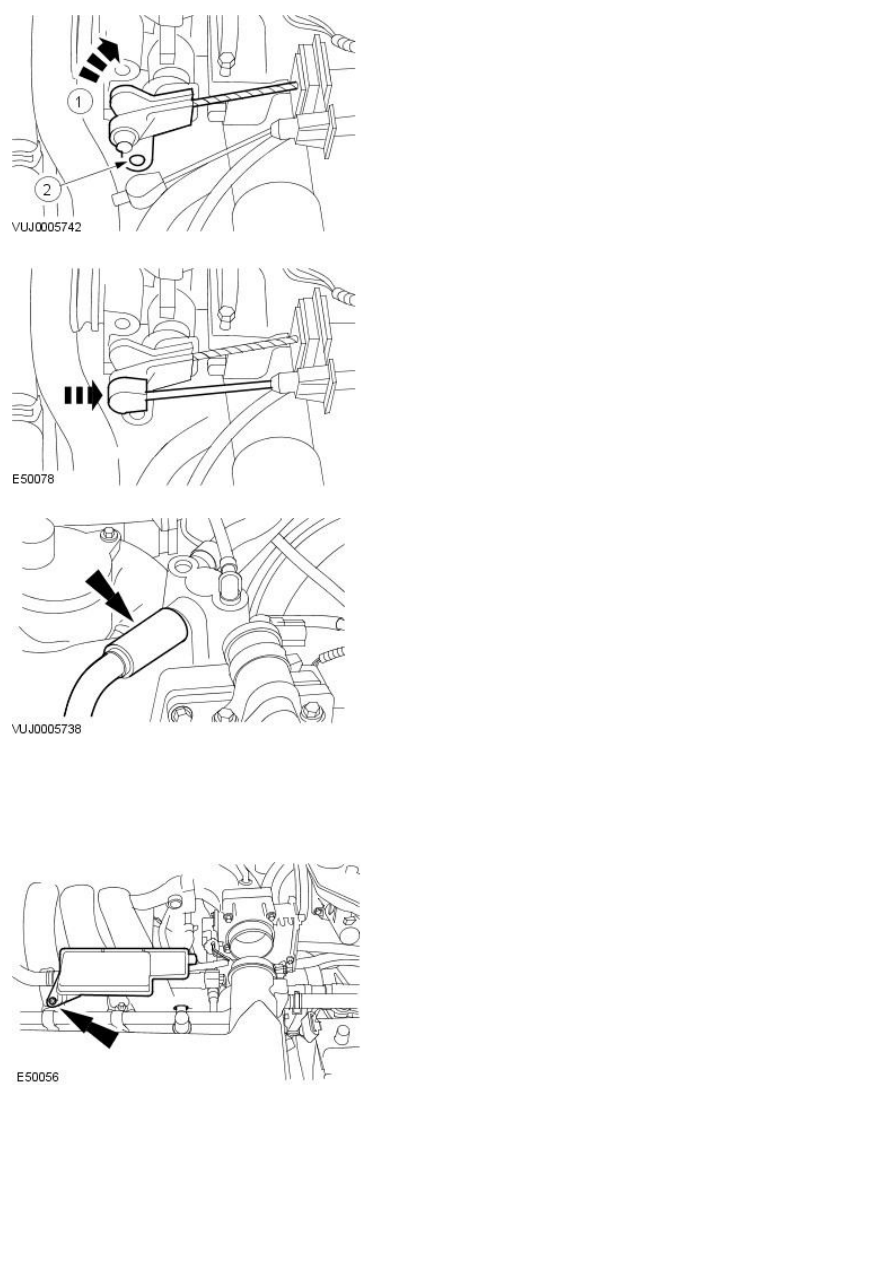

20. Attach the throttle cable.

1. Reposition the throttle lever to the fully open position.

2. Attach the throttle cable.

21. Attach the cruise control cable.

22. Attach the positive crank case ventilation hose.

23. Fill the cooling system up to the MAX mark on the coolant expansion

tank using a fifty percent mixture of Jaguar Premium Cooling System
Fluid or equivalent, meeting Jaguar specification WSS M97B44-D and
fifty percent water.

Vehicles with 2.5L or 3.0L engine

24. Install the air cleaner resonator.

25. Install the positive crankcase ventilation hose.

All vehicles

26. Install the air filter outlet pipe.

For additional information, refer to:

Air Cleaner Outlet Pipe

 (303-12A

Intake Air Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 -
AJV6/3.0L NA V6 - AJ27, Removal and Installation).

27. Install the engine cover (if equipped).

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Lower Intake
Manifold

In-vehicle Repair

Removal

All vehicles

1. Remove the intake manifold.

For additional information, refer to:

Intake Manifold

 (303-01A Engine -

2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, In-vehicle
Repair).

2. Disconnect the spring lock coupling.

For additional information, refer to:

Spring Lock Couplings

 (310-00 Fuel

System - General Information, General Procedures).

Vehicles with 2.5L or 3.0L engine

3. Disconnect the engine coolant temperature (ECT) and fuel temperature

sensor electrical connectors.

4. Disconnect the fuel pressure sensor electrical connector.

Vehicles with 2.0L engine

5. Disconnect the engine coolant temperature (ECT) electrical connector.

Detach the harness.

All vehicles

6. Remove the engine cover retaining bracket (if equipped).

7. Disconnect the fuel injector harness electrical connector.

8.

W ARNING: Fuel may still be present in the fuel injection supply

manifold.

• NOTE: Remove and discard the lower intake manifold O-ring seals.

Remove the lower intake manifold.

Installation

All vehicles

1. NOTE: Install new O-ring seals.

Install the lower intake manifold.

Tighten the retaining bolts in the sequence shown.

Tighten to 10 Nm.
