3. NOTE: 2.5L and 3.0L shown, 2.0L similar.

• NOTE: Do not fully tighten the retaining bolts.

Install the intake manifold support bracket.

4. NOTE: The intake manifold retaining bolts in position 1, 4 and 5 are
longer than the retaining bolts in position 2, 3 and 6.

• NOTE: 2.5L and 3.0L shown, 2.0L similar.

Tighten to 10 Nm.

Complete the tightening sequence.

5. Tighten to 10 Nm.

6. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Tighten to 10 Nm.

7. Attach the injector harness electrical connector to the intake manifold

support bracket.

Vehicles with 2.5L or 3.0L engine

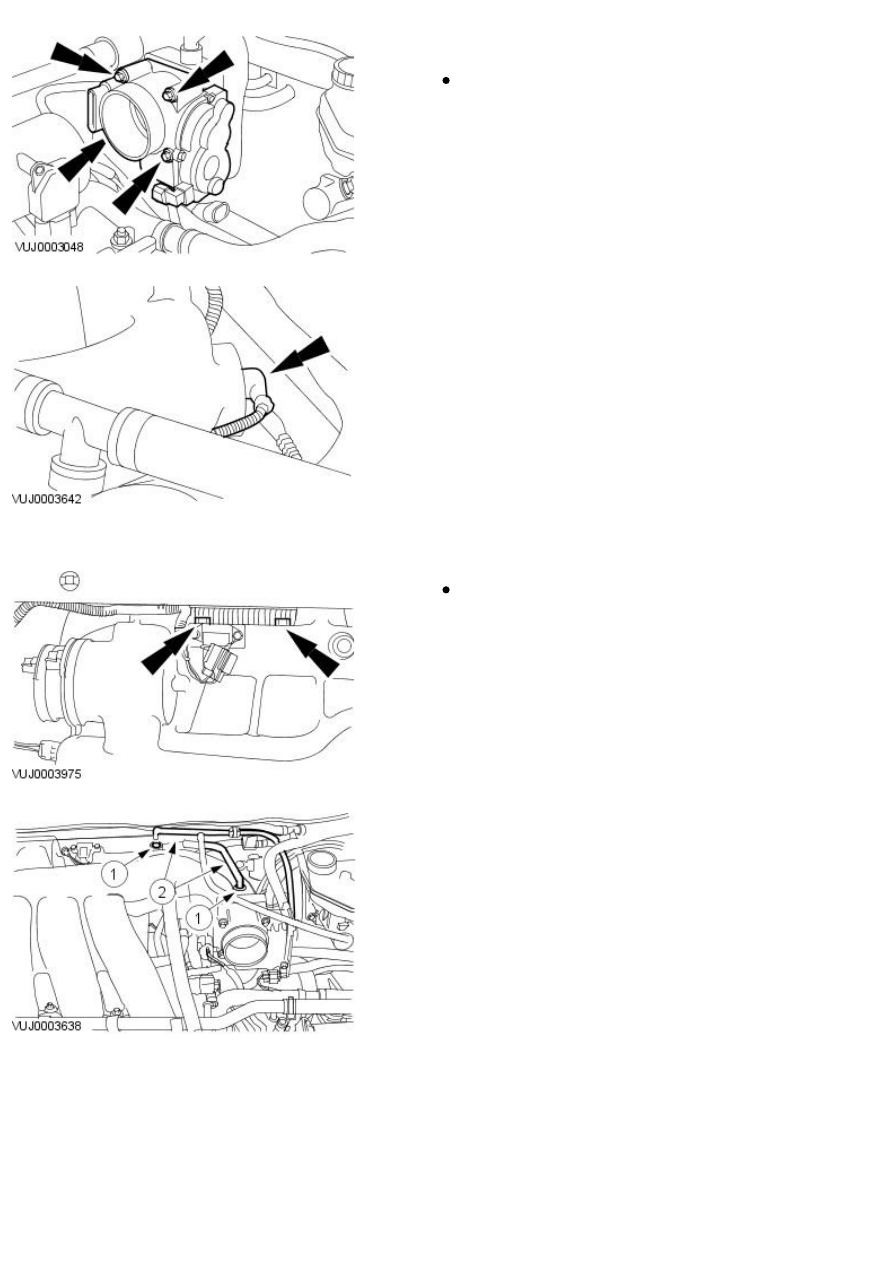

8. NOTE: Install a new O-ring seal.

Attach the throttle body.

Install the retaining bolts.

9. Connect the vacuum hose.

All vehicles

10. Attach the wiring harness.

Tighten to 10 Nm.

11. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Attach the vacuum hoses.

1. Press the retaining ring.

2. Attach the vacuum hose.

Vehicles with 2.0L engine

12. NOTE: Remove the coolant hose caps.

Attach the intake manifold coolant hoses.

13. Attach the coolant hose to the retaining clips.

14. Connect the electrical connectors.

Vehicles with 2.5L or 3.0L engine

15. Connect the electrical connectors.

16. Connect the throttle body electrical connectors.

Vehicles with 2.0L engine

17. Connect the throttle body electrical connector.

18. Connect the throttle body electrical connector.

19. Attach the throttle cable retaining bracket.
