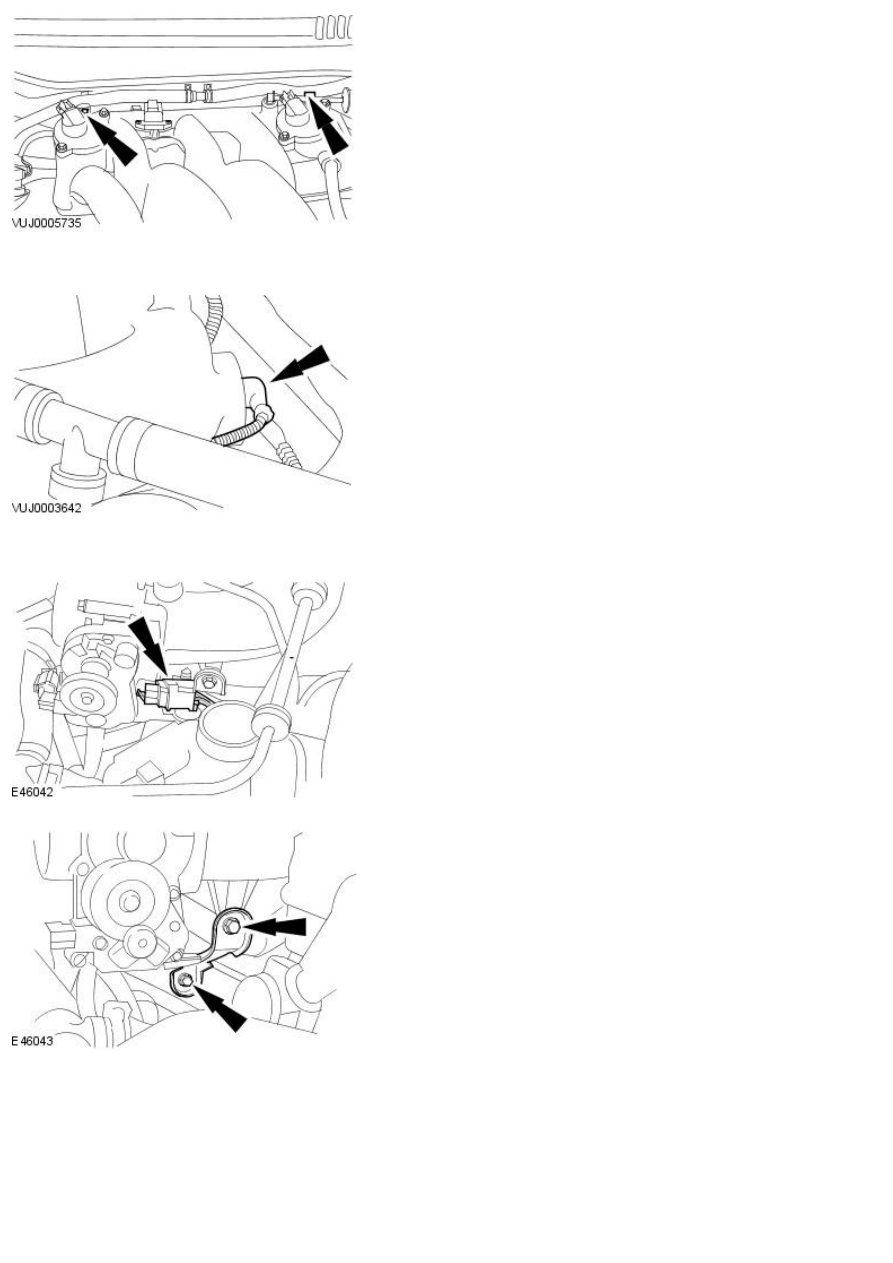

11. Disconnect the electrical connectors.

Vehicles with 2.5L or 3.0L engine

12. Disconnect the throttle body electrical connectors.

13. Disconnect the electrical connectors.

All vehicles

14. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the vacuum hoses.

1. Press the retaining ring.

2. Detach the vacuum hose.

Vehicles with 2.0L engine

15. Detach the coolant hose from the retaining clips.

Vehicles with 2.5L or 3.0L engine

16. Disconnect the vacuum hose.

All vehicles

17. Detach the injector harness electrical connector from the intake

manifold support bracket.

18. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the intake manifold support bracket.

19. NOTE: 2.0L shown, 2.5L and 3.0L similar.

Detach the engine wiring harness bracket.

20. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the intake manifold support bracket.

Vehicles with 2.0L engine

21. WARNINGS:

 Never remove the coolant expansion tank pressure cap under any

circumstances while the engine is operating. Failure to follow this
instruction may result in personal injury.

 To avoid hot coolant or steam blowing out of the cooling system,

use extreme care when removing the coolant expansion tank pressure cap.
Wait until the engine has cooled down, then insulate the coolant pressure
cap with a suitable cloth and slowly loosen the coolant expansion tank
pressure cap until the cooling system pressure is released. Do not remove
the coolant expansion tank pressure cap. Step back while the pressure is
released from the system. W hen all of the pressure has been released
slowly remove the coolant expansion tank pressure cap (still with the
suitable cloth in position) from the coolant expansion tank. Failure to
follow this instruction may result in personal injury.

Release the cooling system pressure.

Remove the coolant expansion tank pressure cap.

22. NOTE: Cap the coolant hoses to minimize coolant loss.

Detach the intake manifold coolant hoses.

Vehicles with 2.5L or 3.0L engine

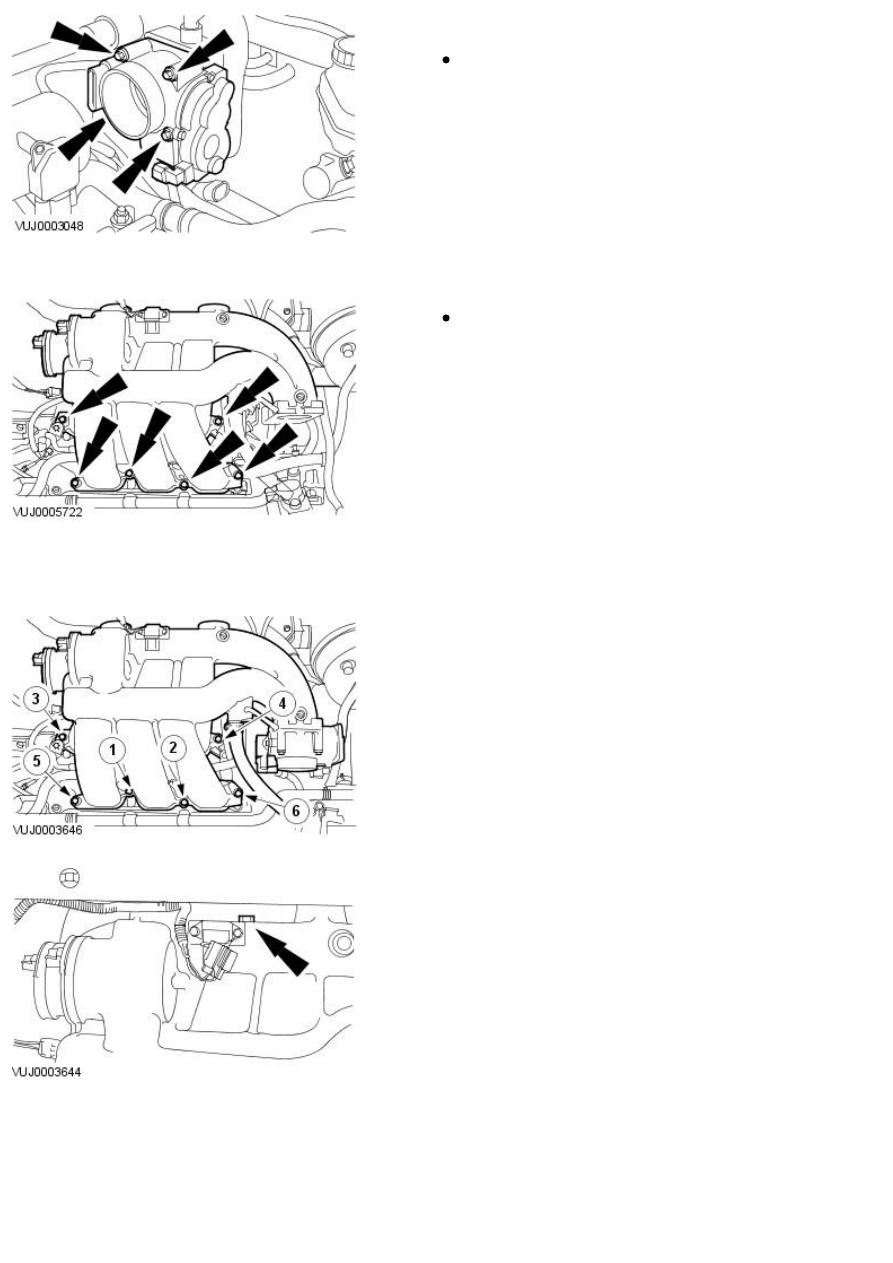

23. NOTE: Remove and discard the O-ring seal.

Detach the throttle body.

Remove the retaining bolts.

All vehicles

24. Remove the intake manifold.

Remove and discard the intake manifold gaskets.

Installation

All vehicles

1. NOTE: Install new intake manifold gaskets.

• NOTE: The intake manifold retaining bolts in position 1, 4 and 5 are
longer than the retaining bolts in position 2, 3 and 6.

• NOTE: Do not fully tighten the retaining bolts.

Install the intake manifold.

2. NOTE: 2.5L and 3.0L shown, 2.0L similar.

• NOTE: Do not fully tighten the retaining bolts.

Attach the intake manifold support bracket.
