Jaguar X-Type Sedan and Estate (Wagon). Manual - part 34

Published: 11-May-2011

Front Suspension - Wheel Knuckle

Removal and Installation

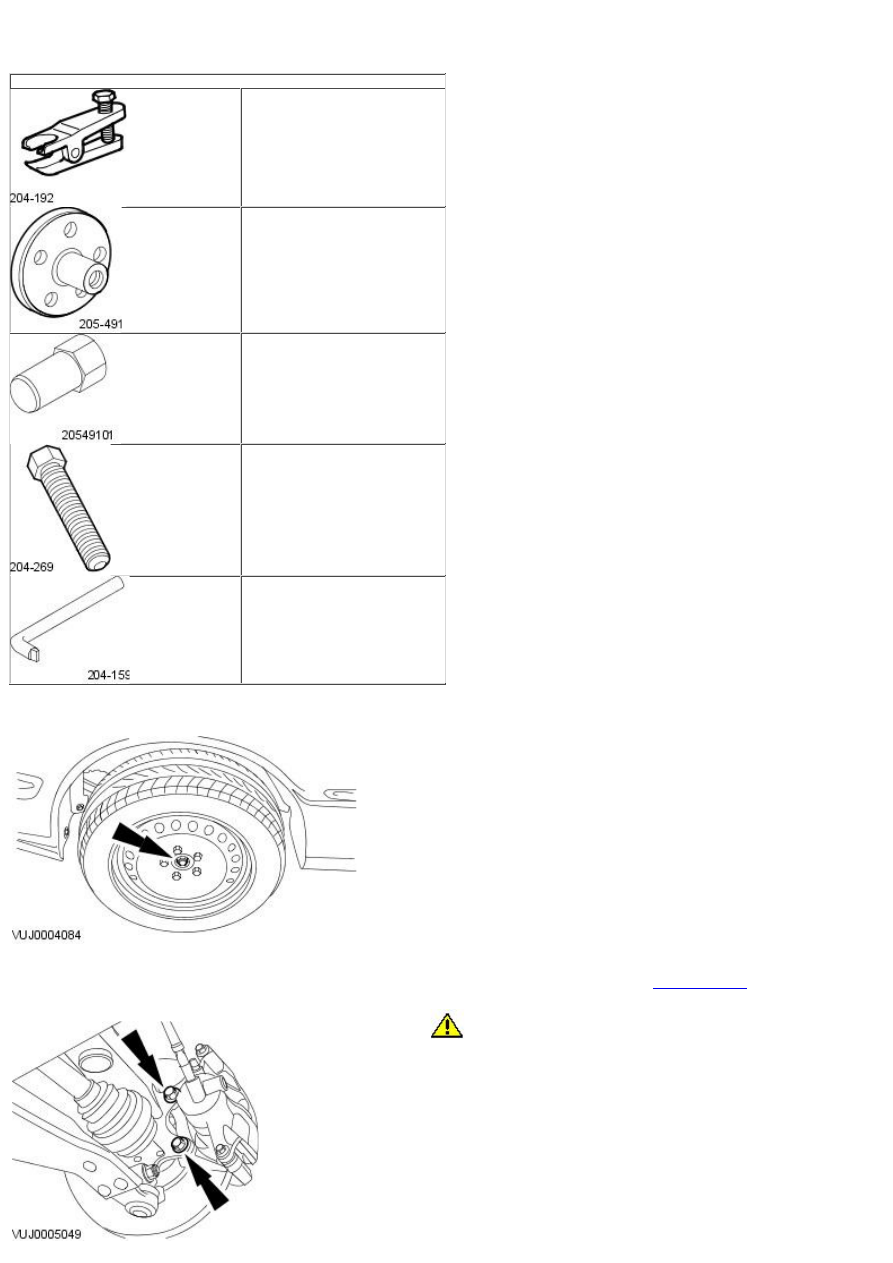

Special Tool(s)

Ball joint splitter

204-192

Wheel hub puller

205-491

Adapter nuts

205-491-01

Forcing screw

204-269

Knuckle splitter

204-159

Removal

1. Loosen the wheel hub nut.

2. Remove the wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

3.

CAUTION: Secure the brake caliper anchor plate assembly to one

side.

Remove the brake caliper and anchor plate assembly.

4.

CAUTION: Only one side of the subframe needs to be lowered to

detach the lower arm ball joint.

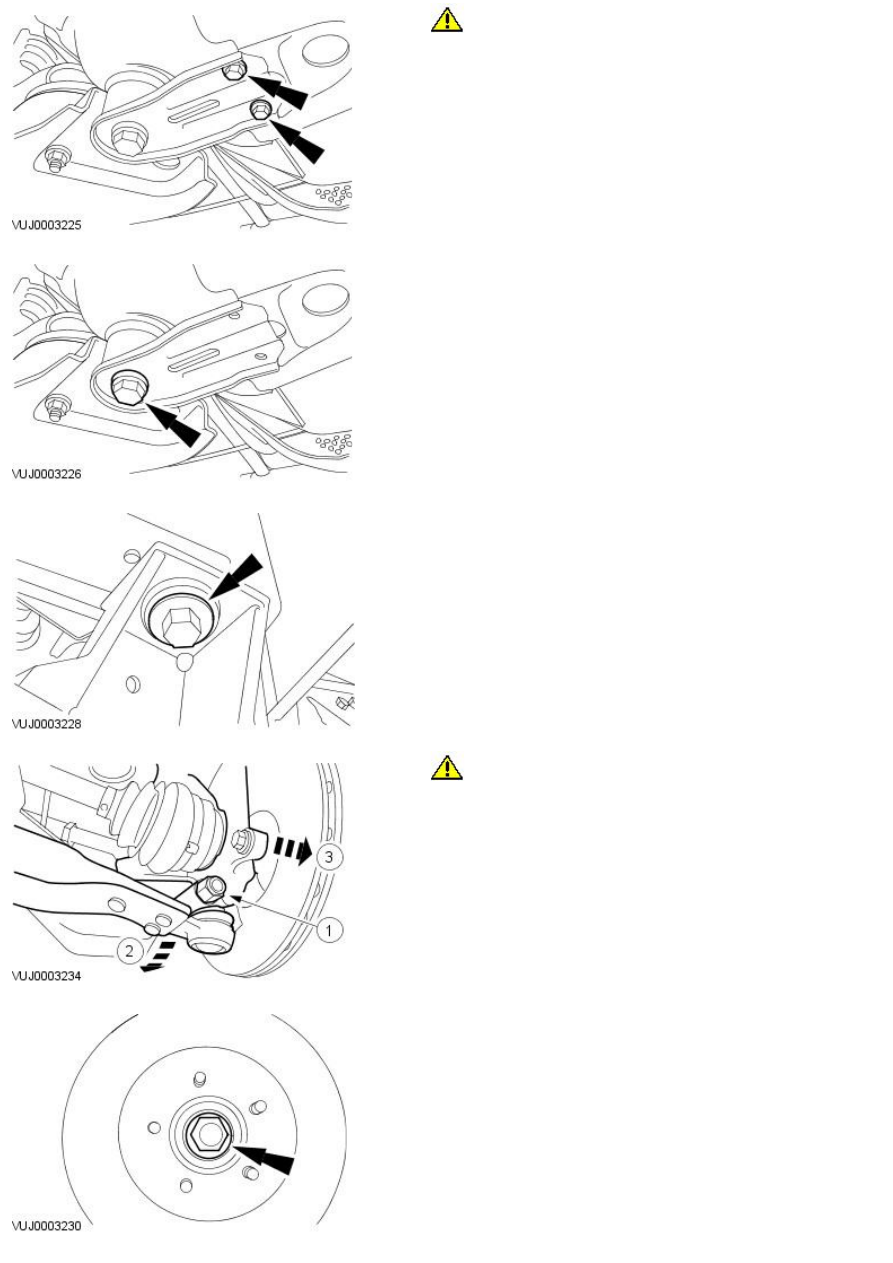

Remove the front subframe reinforcement plate retaining bolts.

5. Loosen the front subframe rear mount retaining bolt.

6. Loosen the front subframe front mount retaining bolt.

7.

CAUTION: To prevent damage to the lower arm bushing, make

sure the subframe is lowered before detaching the lower arm ball joint.

Detach the wheel knuckle.

1. Remove the lower arm ball joint retaining nut and bolt.

2. Reposition the lower arm.

3. Detach the wheel knuckle.

8. Remove and discard the wheel hub nut.

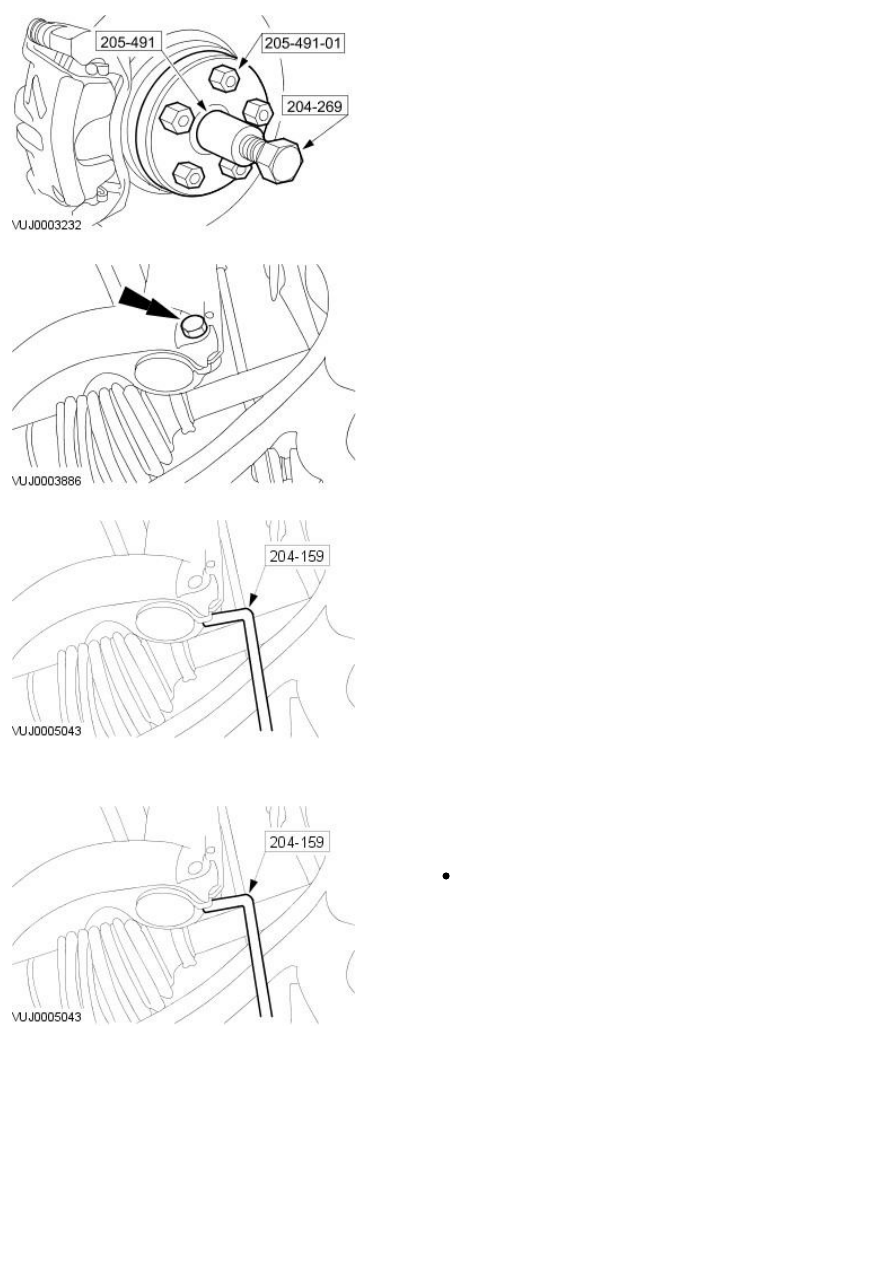

9. Using the special tools, detach the halfshaft.

10. Remove the wheel knuckle pinch bolt.

11. Remove the wheel knuckle.

1. Using the special tool, spread the wheel knuckle.

2. Remove the wheel knuckle.

Installation

1. Attach the wheel knuckle to the strut and spring assembly.

1. Using the special tool, spread the wheel knuckle.

2. Attach the wheel knuckle.

Tighten to 85 Nm.

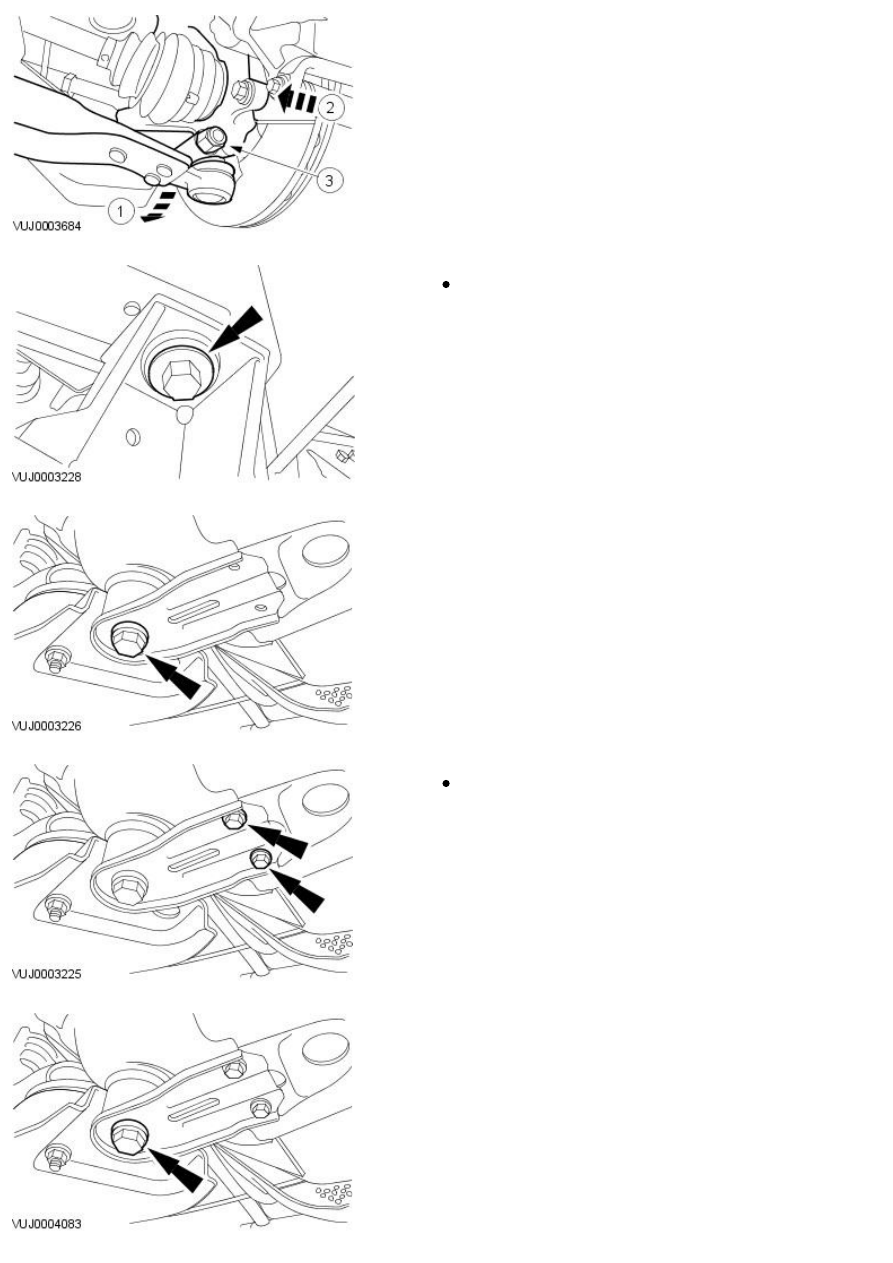

2. Attach the wheel knuckle.

1. Reposition the lower arm.

2. Attach the wheel knuckle.

3. Attach the lower arm ball joint retaining nut and bolt.

4. Tighten to 83 Nm.

3. Tighten the front subframe front mount retaining bolt.

Tighten to 142 Nm.

4. Loosely install the subframe rear mount retaining bolt.

5. Tighten the front subframe reinforcement plate retaining bolts.

Tighten to 35 Nm.

6. Tighten to 142 Nm.
