Jaguar X-Type Sedan and Estate (Wagon). Manual - part 33

13. NOTE: Install a new retaining bolt.

Attach the steering column.

Install a new steering column lower retaining bolt.

Tighten to 25 Nm.

Published: 11-May-2011

Front Suspension - Front Wheel Bearing and Wheel Hub

Removal and Installation

Special Tool(s)

Front hub carrier support

204-310

Hub flange remover

204-116-03

Bearing remover

204-262

Hub carrier support

204-309

Bearing support

204-313

Bearing guide

204-312

Bearing installer

204-311

Bearing receiver

501-063

Removal

1. Remove wheel knuckle. For additional information refer to,

W heel

Knuckle

.

2. NOTE: W hen removing the wheel hub from the wheel knuckle the
bearing will be destroyed and the bearing inner ring will remain on the
wheel hub.

Using special tools, remove the wheel hub.

3. Using a suitable tool, remove the bearing inner ring.

4. Using special tools, remove the wheel bearing.

Installation

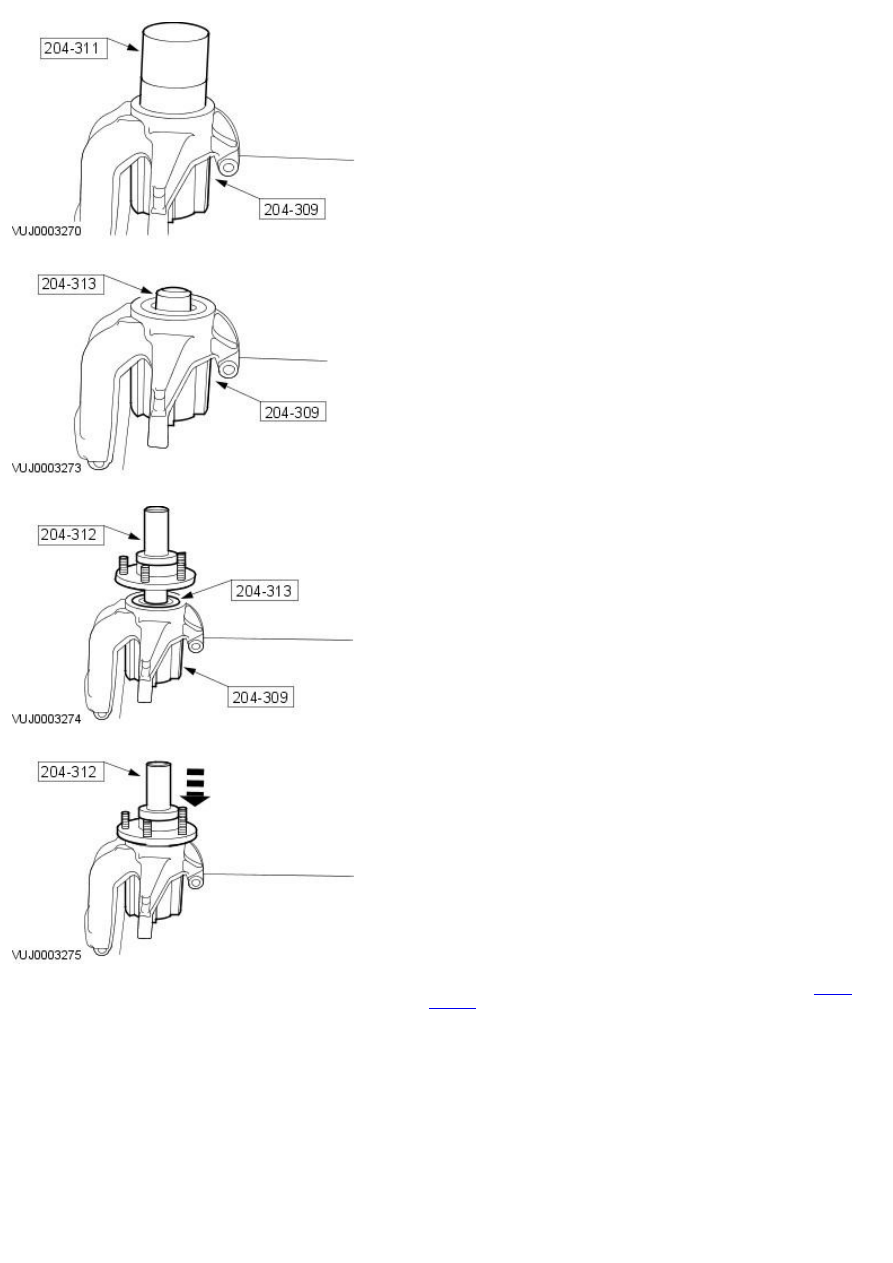

1. NOTE: Insert special tool 204-312 in to 204-309.

Support the wheel knuckle on special tools.

2.

CAUTION: Make sure wheel bearing is correctly orientated with the

colored side facing inboard.

Align the bearing over special tool.

3. Using special tools, press bearing into wheel knuckle.

4. NOTE: Change special tool 204-312 to 204-313.

Align the bearing and wheel knuckle over special tool.

5. Slide wheel hub over the guide and align to the bearing.

6. Using special tools install the wheel hub.

7. Install the wheel knuckle. For additional information, refer to

W heel

Knuckle

.
