Jaguar X-Type Sedan and Estate (Wagon). Manual - part 32

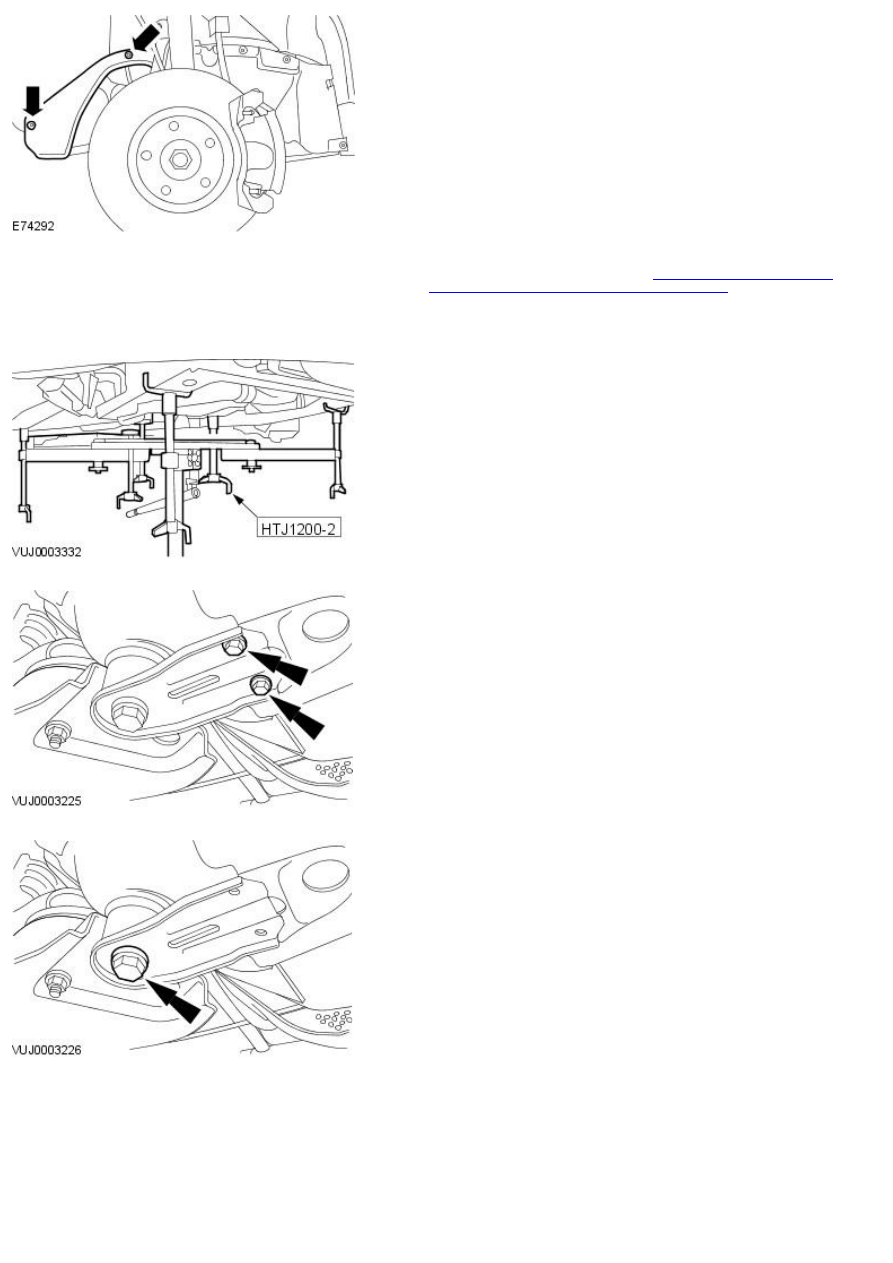

5. NOTE: Right-hand shown, left-hand similar.

Remove the wheel arch liner access panel.

6. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

All vehicles

7. Install the special tool.

8. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe reinforcement plate retaining bolts.

9. NOTE: Left-hand shown, right-hand similar.

Remove the front subframe rear mount retaining bolts.

10.

W ARNING: Rotate the special tool height adjustment valve

slowly. Failure to follow this instruction may result in personal injury.

Using the special tool, lower the rear of the front subframe to a
maximum of 50 mm (1.97 inches).

11. NOTE: Left-hand shown, right-hand similar.

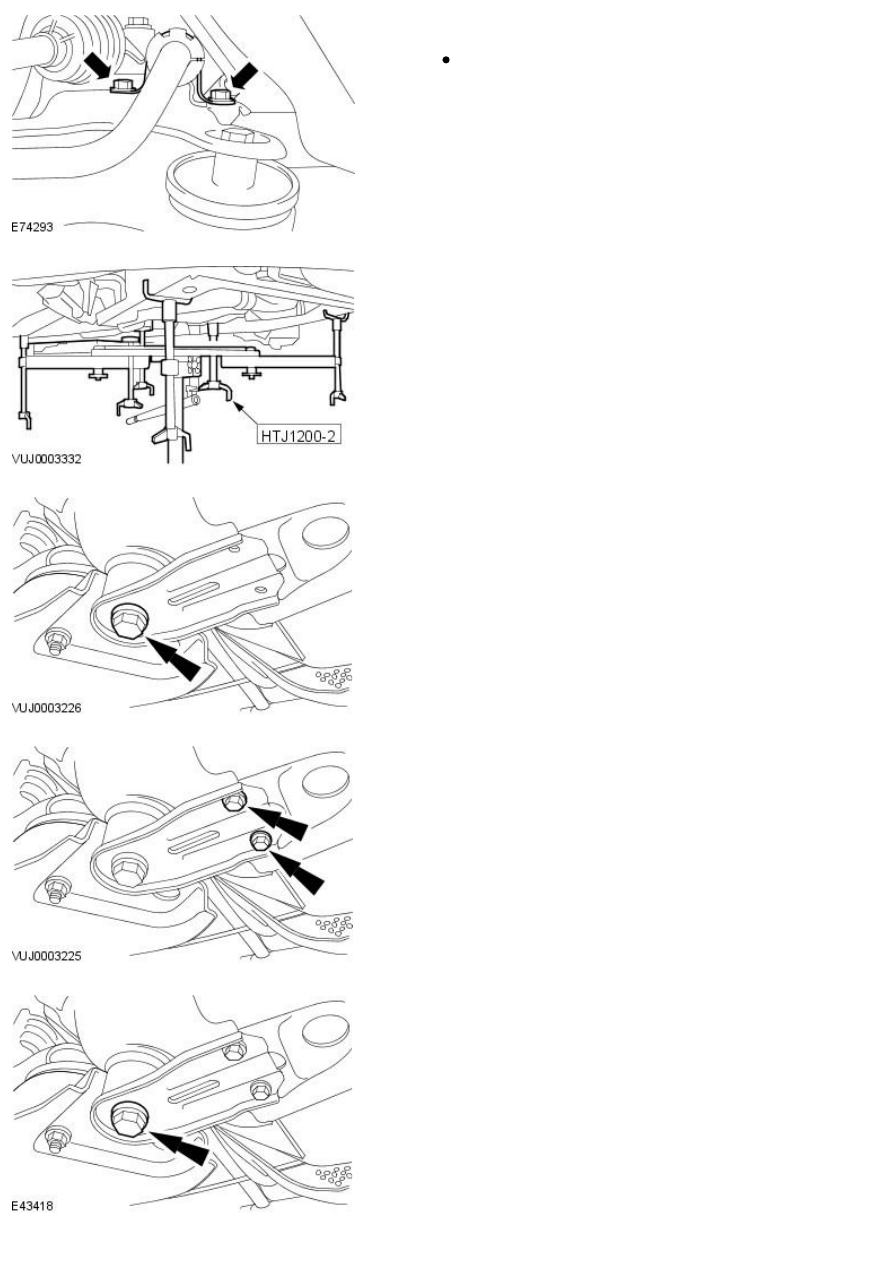

Remove the stabilizer bar bush retaining bracket.

Remove the retaining bolts.

12. NOTE: Left-hand shown, right-hand similar.

Remove the stabilizer bar bush.

Installation

All vehicles

1. NOTE: Left-hand shown, right-hand similar.

Install the stabilizer bar bush.

2. NOTE: Left-hand shown, right-hand similar.

Install the stabilizer bar bush retaining bracket.

Tighten the retaining bolts to 48 Nm.

3. Using the special tool, raise the rear of the front subframe.

4. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe rear mount retaining bolts.

5. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe reinforcement plate retaining bolts.

6. NOTE: Left-hand shown, right-hand similar.

Tighten to 142 Nm.

7. Tighten the front subframe reinforcement bolts.

M8 to 35 Nm.

M10 to 70 Nm.

8. Remove the special tool.

Vehicles with diesel engine

9. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

10. NOTE: Right-hand shown, left-hand similar.

Install the wheel arch liner access panel.

Vehicles with high intensity discharge headlamps

11. Attach the link rod to the headlamp leveling sensor.

All vehicles

12. Install the front wheels and tires.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).
