Jaguar XJ (X350). Manual - part 603







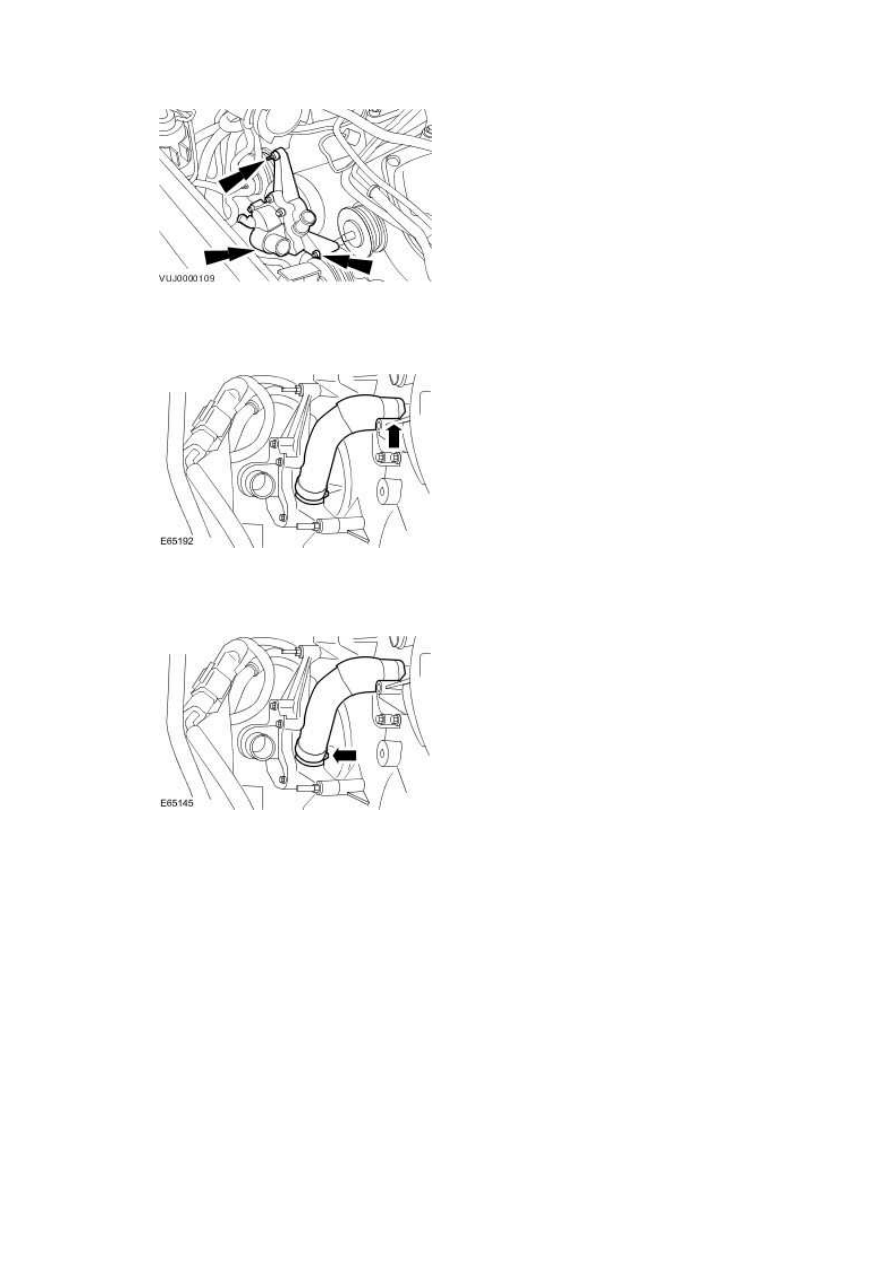

2 . Tighten to 5 Nm.







3 . Tighten to 3 Nm.







4 . Fill the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding







Water Pump - 3.5L/4.2L, Vehicles Without:
Supercharger (26.50.01)

Removal



1

.



Remove fuse 14 from the engine compartment fuse box prior to performing any under hood

service in the area of the cooling fan.







2 . Drain the cooling system.

For additional information, refer to





3 . Lower the vehicle.





4 . Remove the air cleaner outlet tube. <<303-12B>>





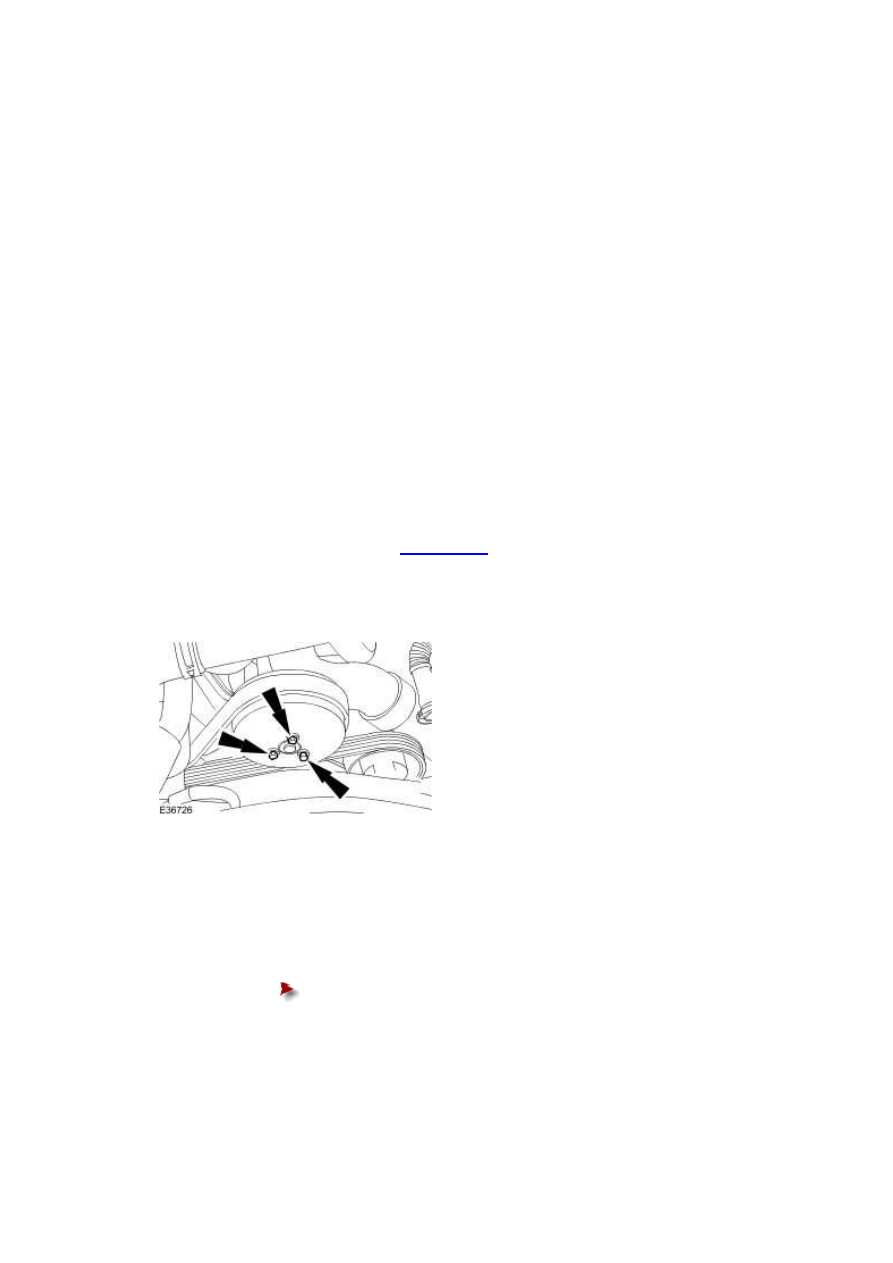

5 . Loosen the water pump pulley bolts.







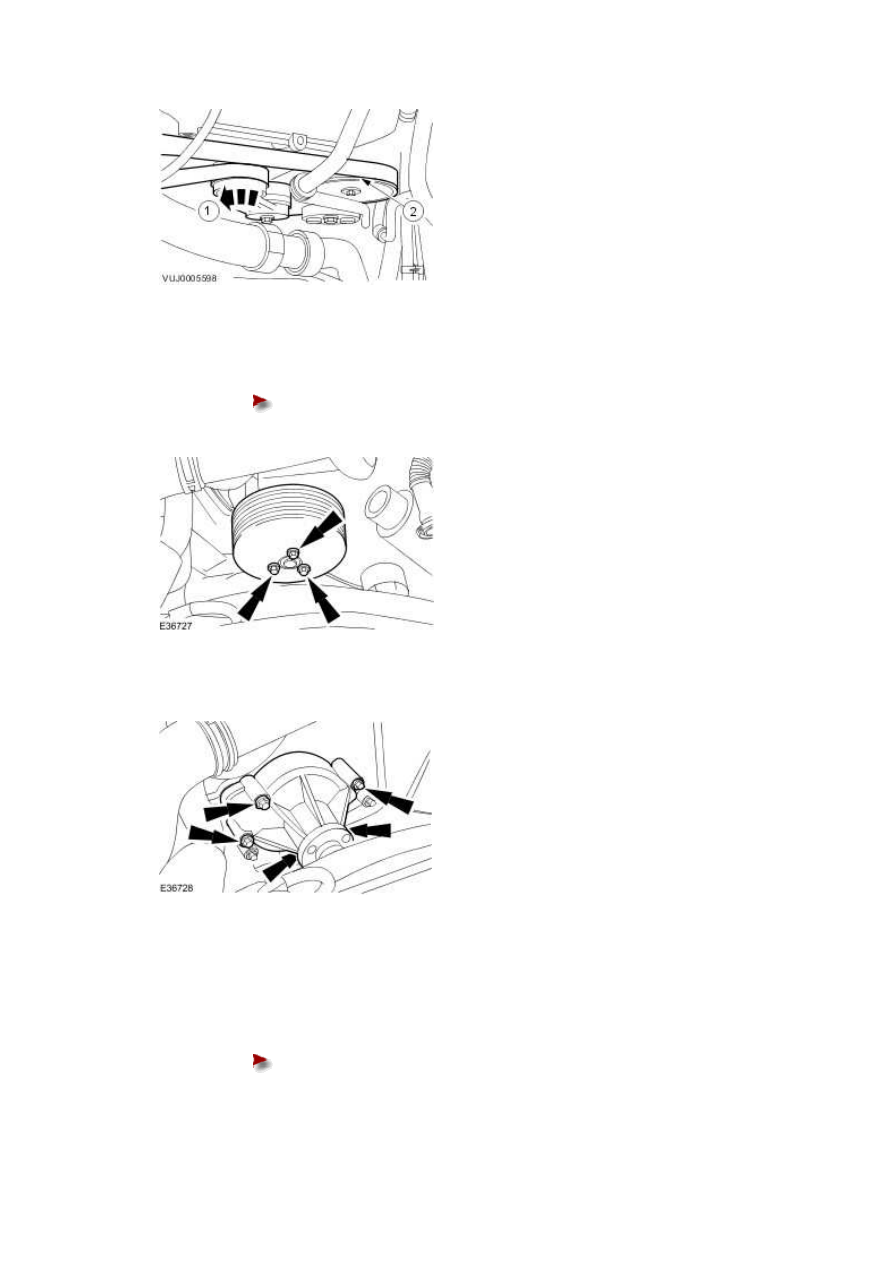

6

.



Detach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.





www.







7 . Remove the water pump pulley.





Discard the water pump pulley retaining bolts.









8 . Remove the water pump.







Installation



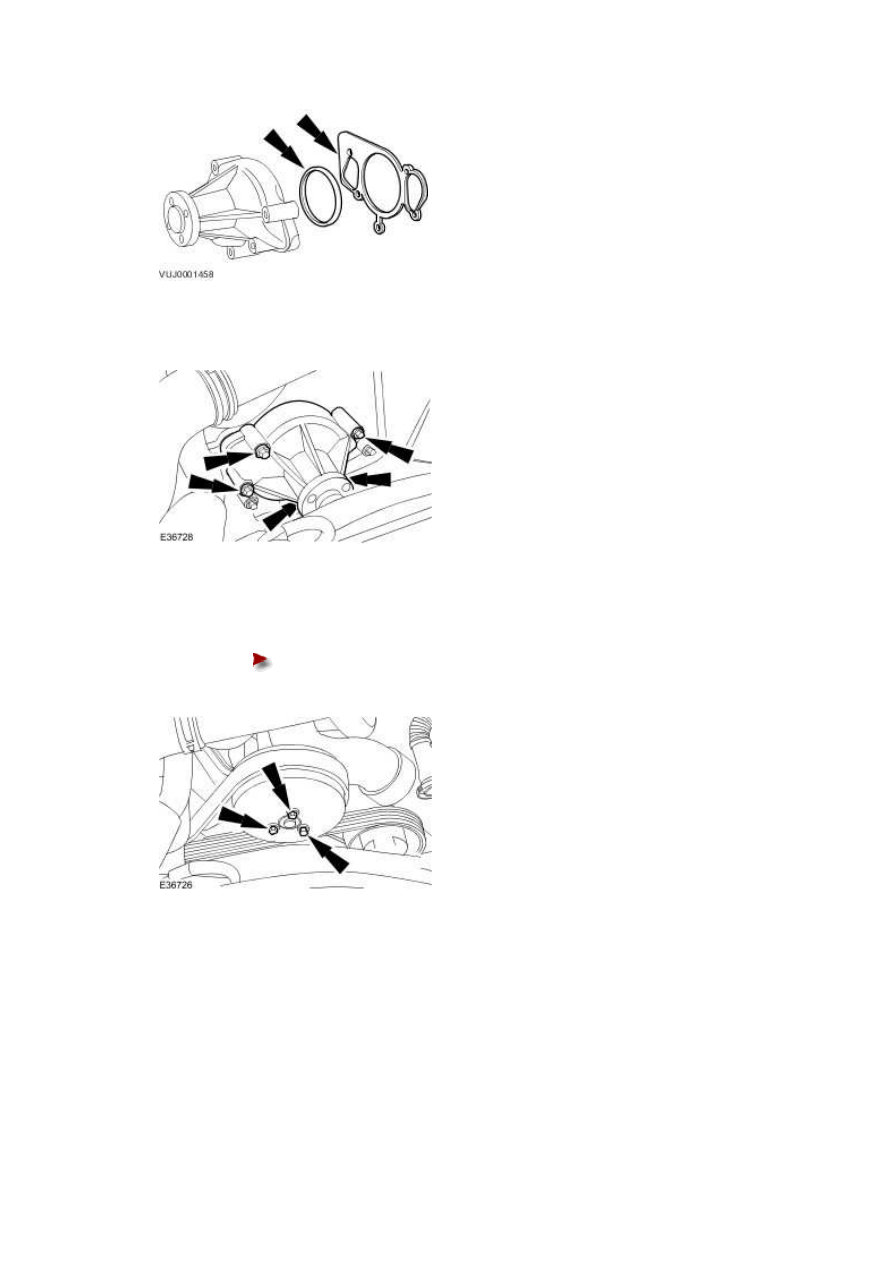

1 . To install, reverse the removal procedure.





Install a new water pump gasket and O-ring seal.











2 . Tighten to 8 Nm + 90°.







3 . Tighten to 10 Nm + 45°.





Install new retaining bolts.











4 . Fill the cooling system.

For additional information, refer to
