Jaguar XJ (X350). Manual - part 601



11 . Release the cooling system pressure.





Remove the coolant expansion tank pressure cap.









12

.



Top up the cooling system.





Fill the cooling system up to the MAX mark on the coolant expansion tank

using a fifty percent mixture of Jaguar Premium Cooling System Fluid or

equivalent, meeting Jaguar specification WSS M97B44-D and fifty percent

water.









13 . Install the coolant expansion tank pressure cap.







Water Pump - 3.0L, VIN Range: G00442-
>G45703 (26.50.01)

Removal



1

.



Remove fuse 14 from the engine compartment fuse box prior to performing any under hood

service in the area of the cooling fan.







2 . Drain the cooling system.

For additional information, refer to





3 . Lower the vehicle.





4 . Remove the air cleaner outlet pipe. <<303-12A>>





5

.



Remove the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Remove the accessory drive belt.











6 . Remove the intake manifold support bracket.

www.

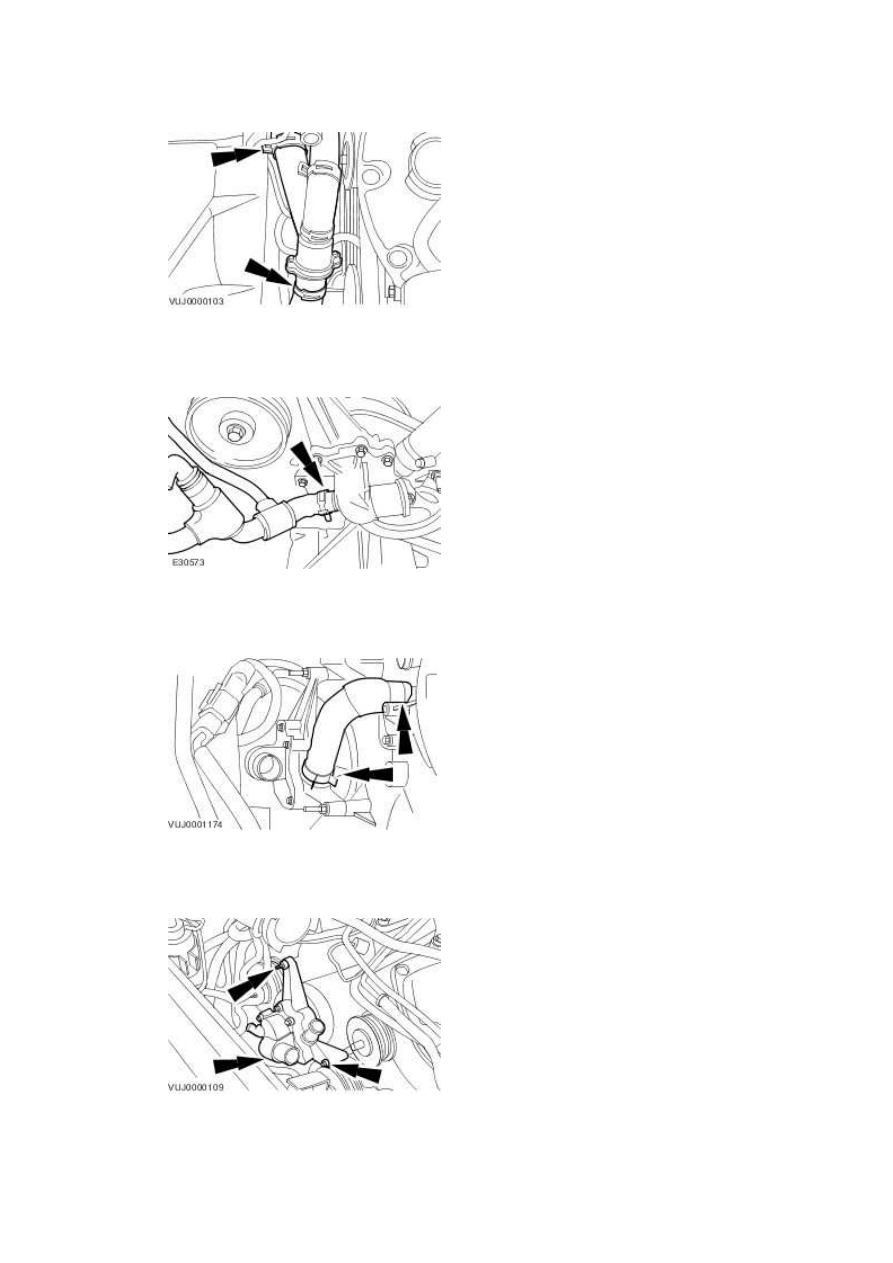

7 . Disconnect the radiator top coolant hose.







8 . Detach the coolant hose from the housing assembly.







9 . Disconnect the coolant hoses.







10 . Remove the hoses and thermostat housing assembly.







11 . Remove the coolant hose.







12 . Remove the coolant hose from the water pump to lower housing.







13 . Remove the water pump.
