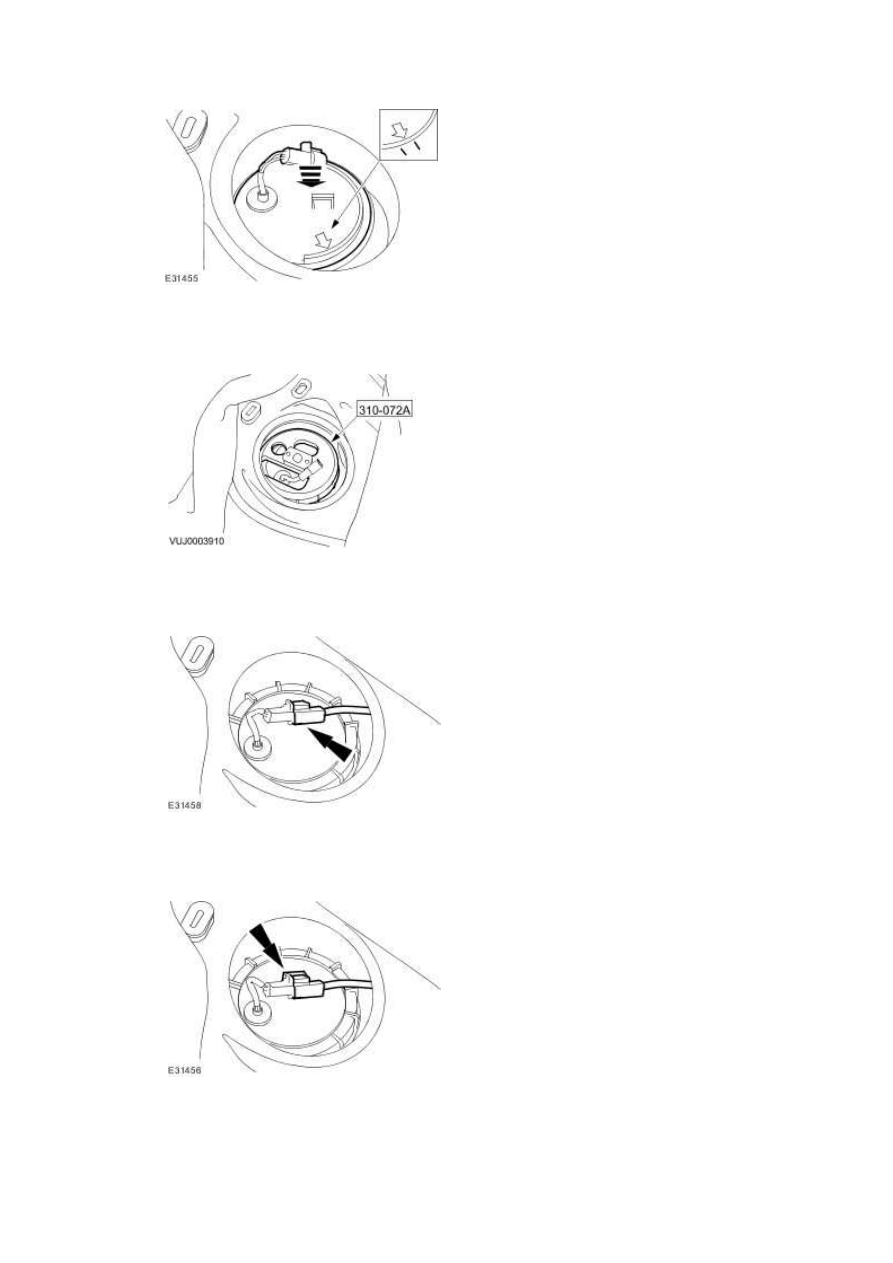

15 . Using the special tool, tighten to 70 Nm.







16 . Connect the fuel transfer pump electrical connector.







17 . Attach the fuel transfer pump module electrical connector to the retaining bracket.

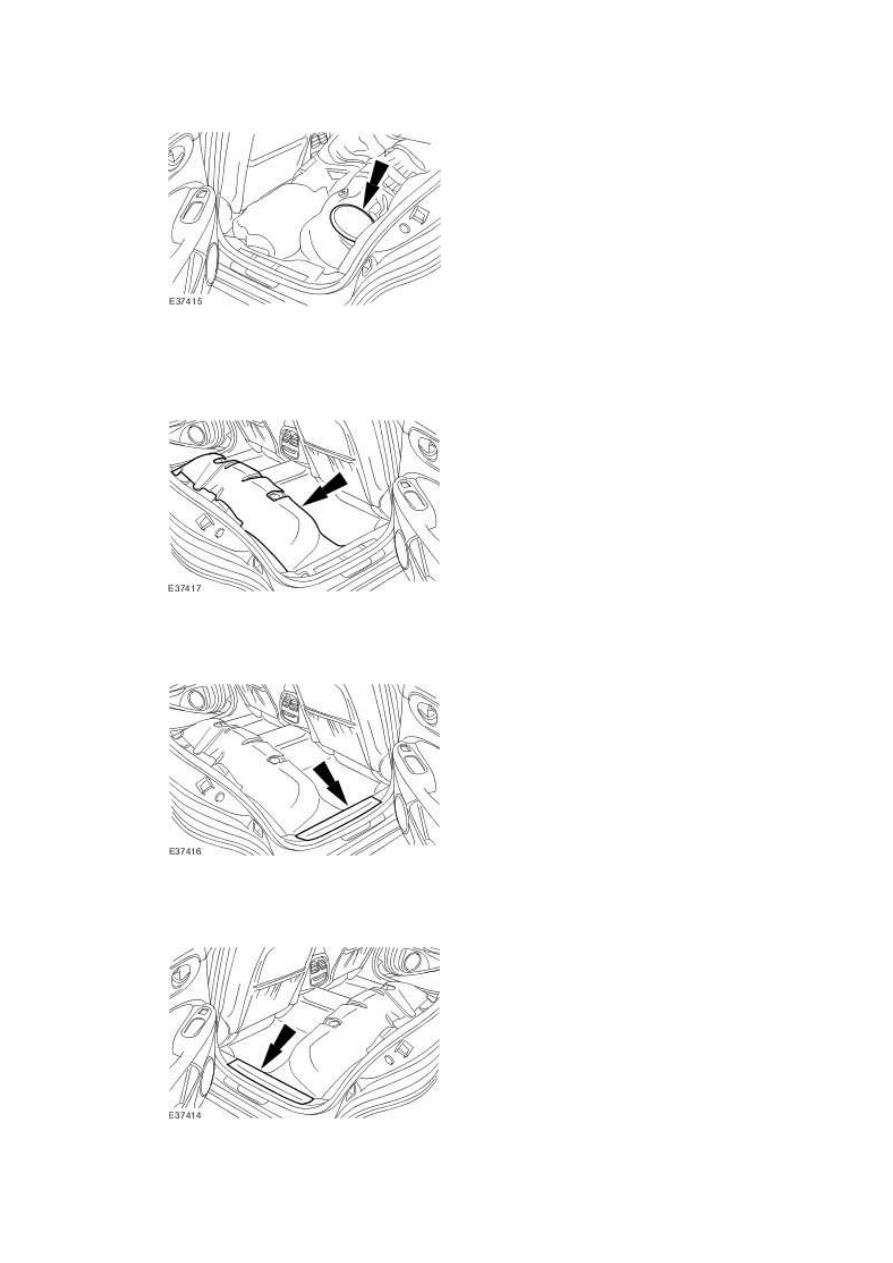

18 . Install the floor aperture cover.





All vehicles



19 . Attach the floor covering.







20 . Install the scuff plate trim panel.







21 . Install the scuff plate trim panel.



www.





22 . Install the rear seat cushion. <<501-10>>





23 . Attach the fuel tank filler pipe cap.





24 . Connect the battery ground cable. <<414-01>>







Fuel Pump Module - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8, VIN Range:
G45704->G99999 (19.45.08)

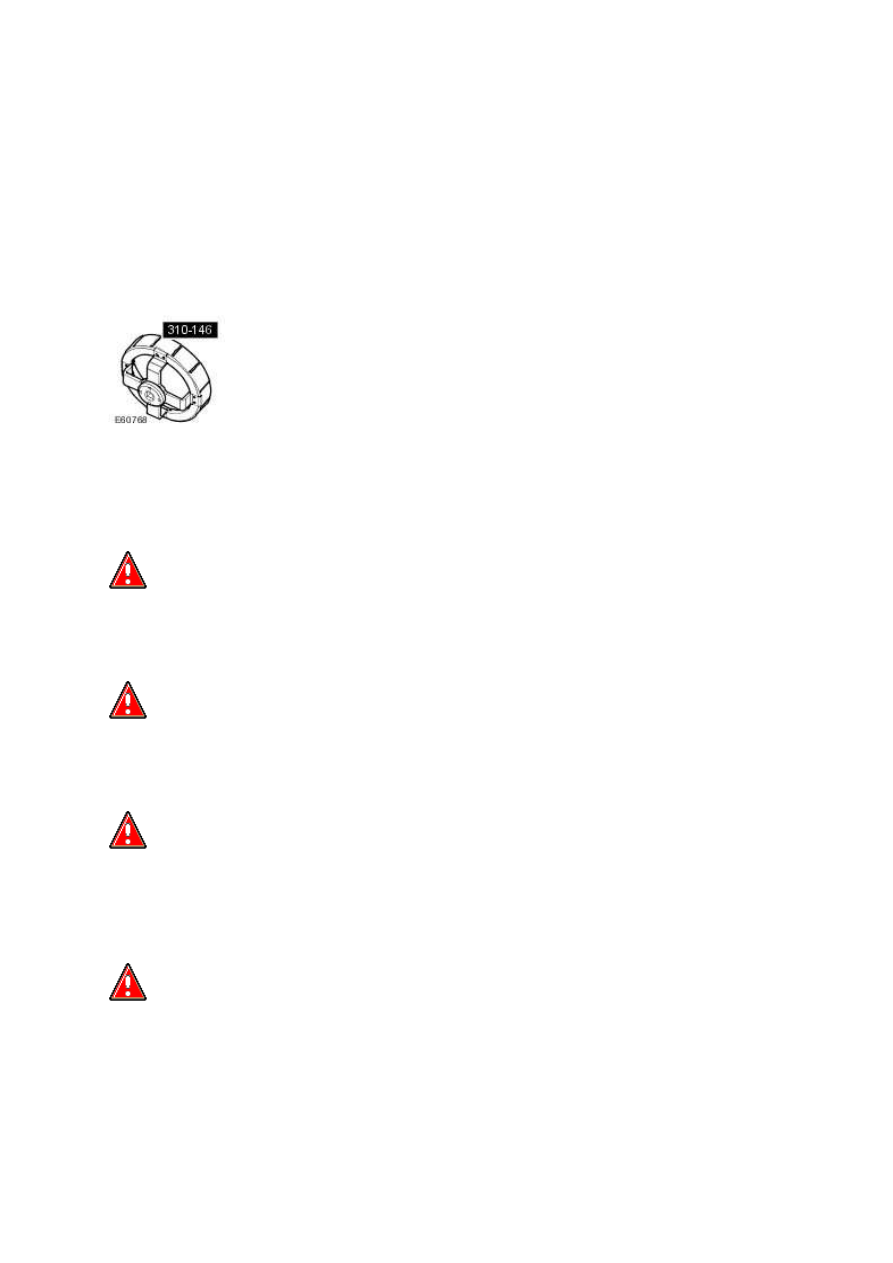

Special Service Tools





Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-146

Removal

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.
