Jaguar XJ (X350). Manual - part 1142

  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





NOTE:





Federal market vehicles, refer to step 12.



NOTE:





Non federal market vehicles, refer to step 13.





1 . NOTE:





All vehicles.



Open the fuel tank filler pipe flap.





2 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





3 . Detach the fuel tank filler pipe cap.





4

.



Release the pressure in the fuel system.

For additional information, refer to Fuel System Pressure Release - 4.2L NA V8 - AJV8/4.2L SC

V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8 (19.50.02)







5 . Drain the fuel system.

For additional information, refer to Fuel Tank Draining - VIN Range: G45704->G99999





6 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





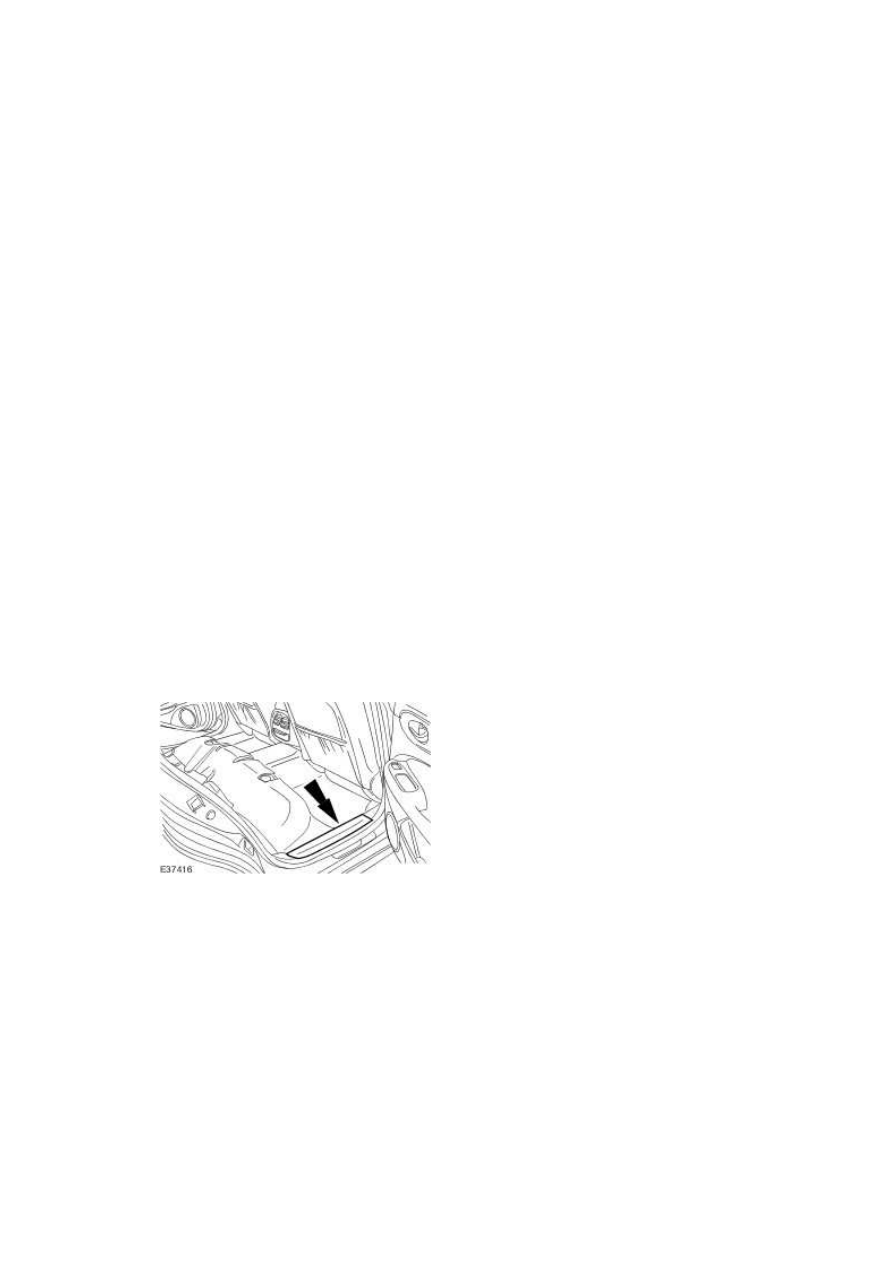

7 . Remove the scuff plate trim panel.







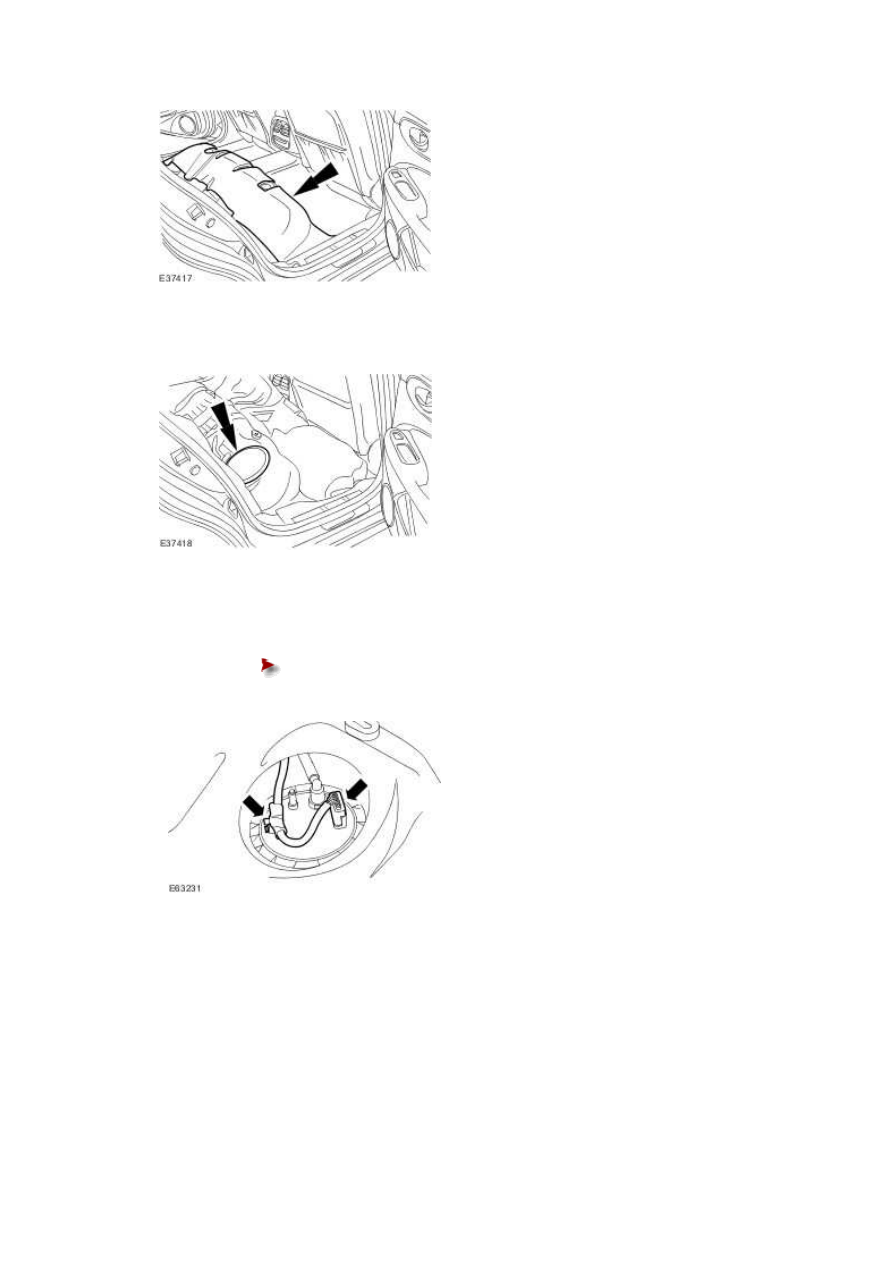

8 . Detach and reposition the floor covering.

www.







9 . Remove the floor aperture cover.







10 . Disconnect the fuel pump module electrical connector.





Detach the fuel pump module wiring harness from the retaining bracket.











11 . Disconnect the fuel pump module quick release coupling.









Federal market vehicles only.



Remove the fuel pump module locking ring.





Remove and discard the O-ring seal.











13 . NOTE:





Non federal market vehicles only.



Using the special tool, remove the fuel pump module locking ring.





Remove and discard the O-ring seal.











14 . NOTE:





All vehicles.



Disconnect the fuel transfer module transfer feed tube.







15 . Disconnect the left-hand fuel sender gauge electrical connector.







16 . Disconnect the fuel transfer module transfer return tube.



12 . NOTE:
