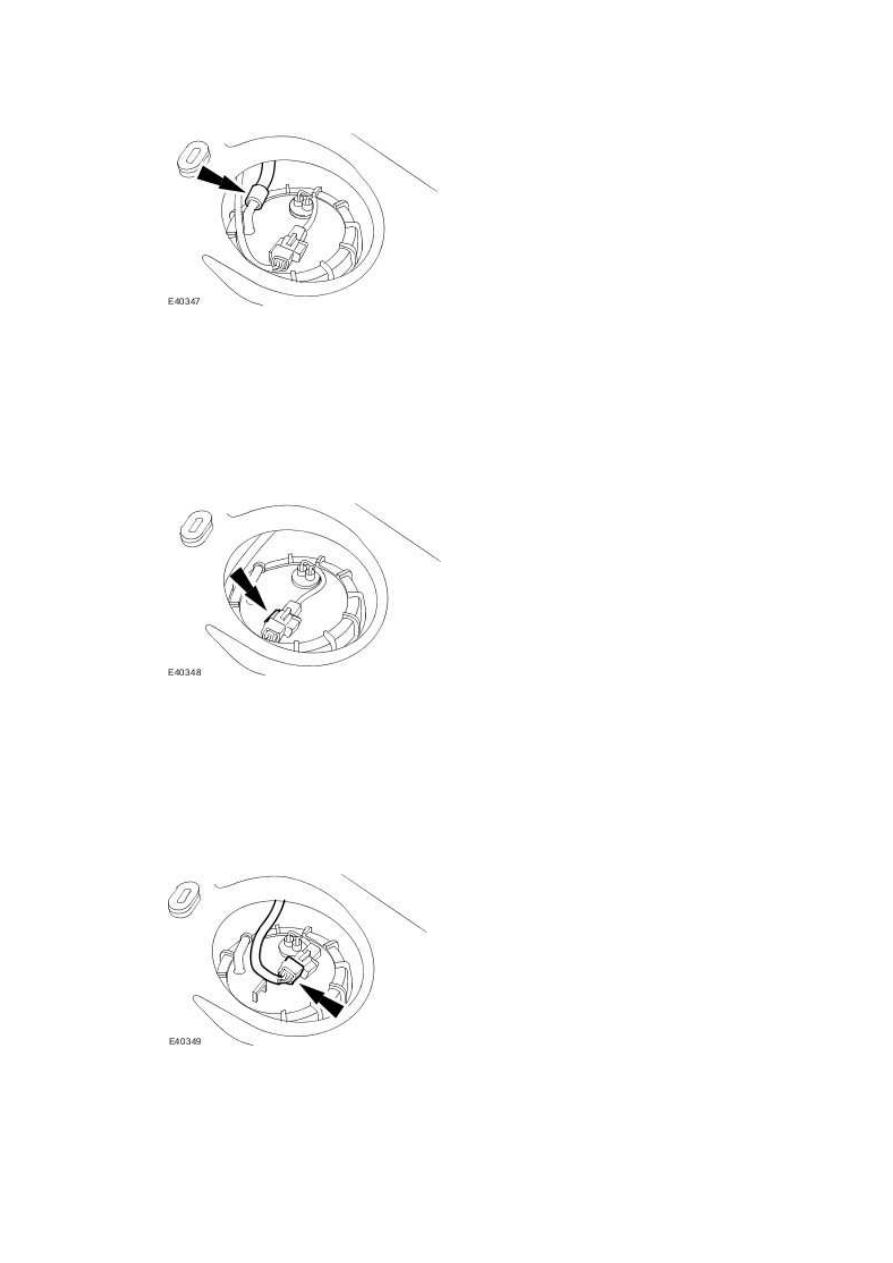

Disconnect the fuel pump module quick release coupling.







24 . NOTE:





Left-hand shown, right-hand similar.



Detach the fuel pump module electrical connector from the retaining bracket.







25 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the fuel pump module electrical connector.











Left-hand shown, right-hand similar.

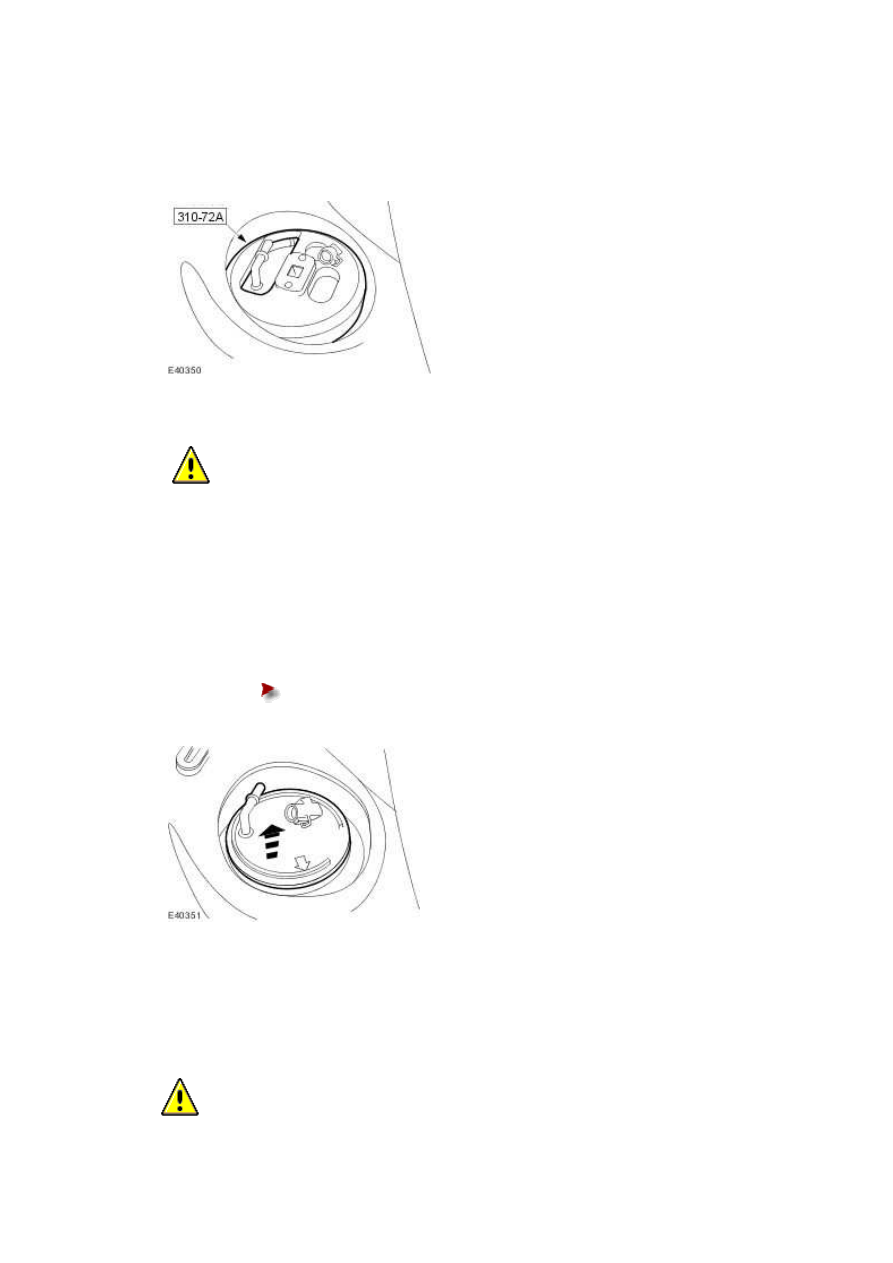

Using the special tool, remove the fuel pump module locking ring.







27 .

  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





Left-hand shown, right-hand similar.



Remove the fuel pump module.





Remove and discard the fuel pump module O-ring seal.











Installation

Vehicles with supercharger



1

.

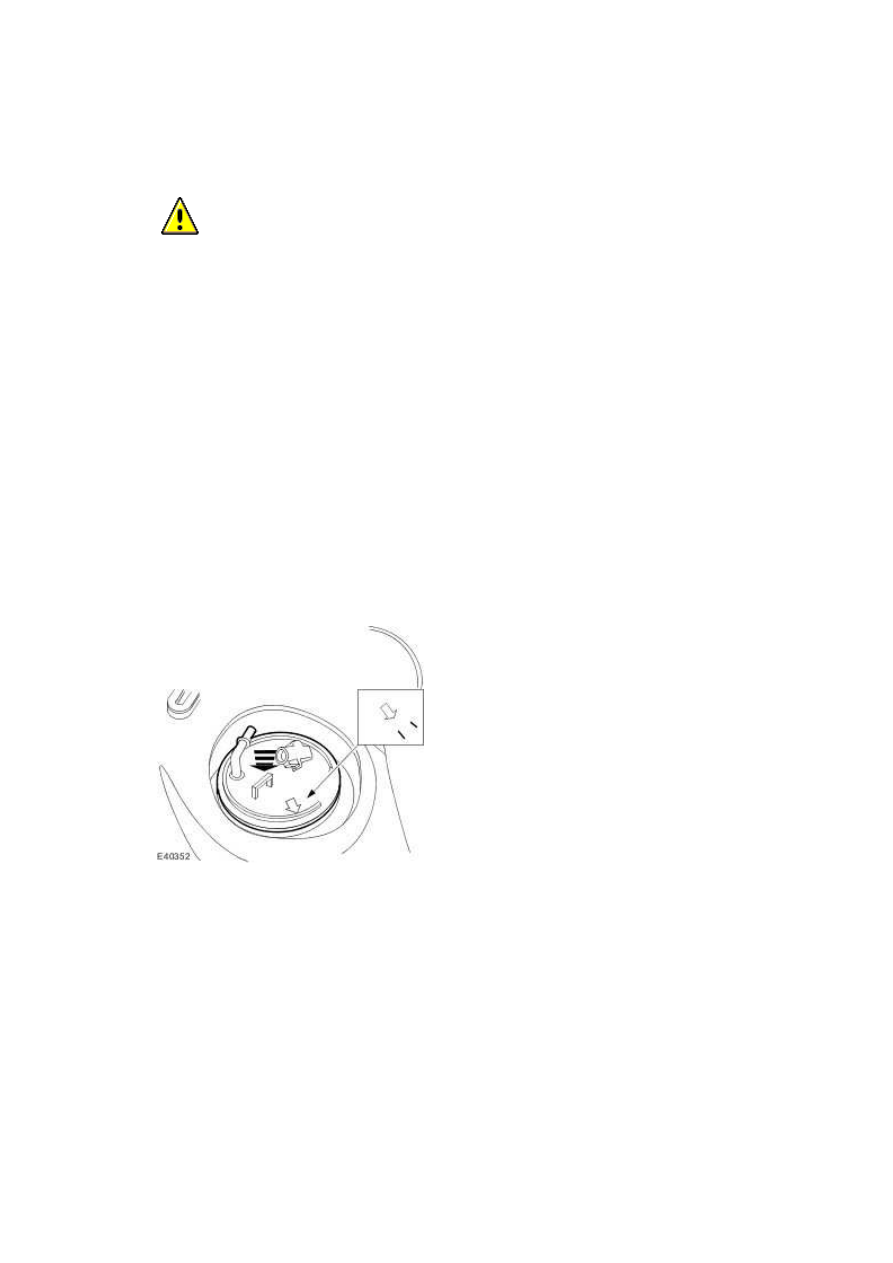

  CAUTION: Make sure the arrow on the fuel pump module and the 'SC' marker on

26 . NOTE:

www.

the fuel tank are aligned.





  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





Install a new O-ring seal to the fuel pump module flange.



NOTE:





Take care not to stretch the O-ring seal.



NOTE:





Left-hand shown, right-hand similar.



Install the fuel pump module.







2 . NOTE:





Left-hand shown, right-hand similar.

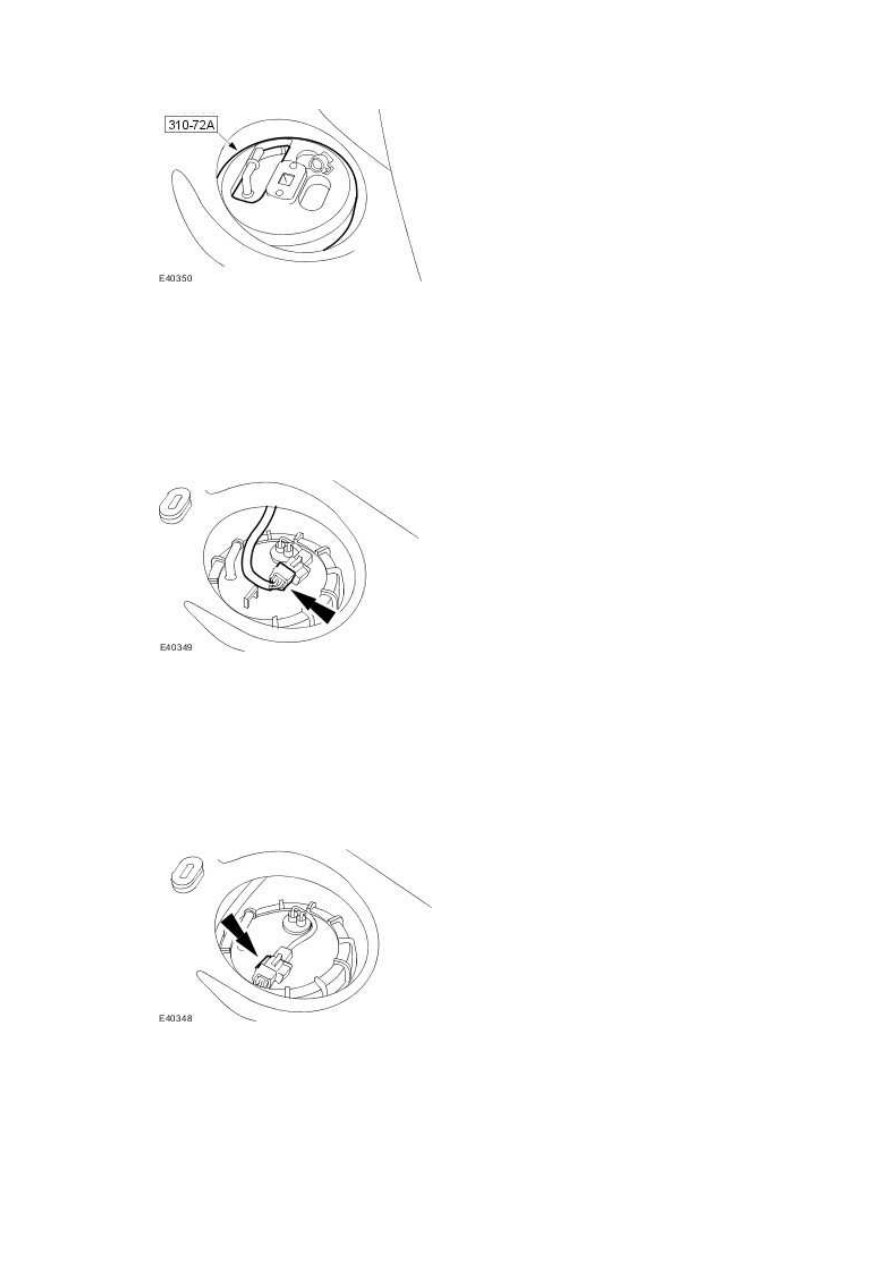

Using the special tool, tighten to 70 Nm.







3 . NOTE:





Left-hand shown, right-hand similar.



Connect the fuel pump module electrical connector.







4 . NOTE:





Left-hand shown, right-hand similar.



Attach the fuel pump module electrical connector to the retaining bracket.
