11 . Install the air cleaner. <<303-12B>>



Vehicles with 3.0L engine



12 . Install the air cleaner. <<303-12A>>



All vehicles



13 . Carry out transmission fluid level check. <<307-01>>







Transmission Fluid Cooler Tubes - 2.7L V6 -
TdV6 (44.24.19)

Removal



1 . Center the steering wheel.





Lock in position, remove the ignition key.









2 . Remove the catalytic converter.

For additional information, refer to Catalytic Converter - 2.7L V6 - TdV6 (17.50.05)





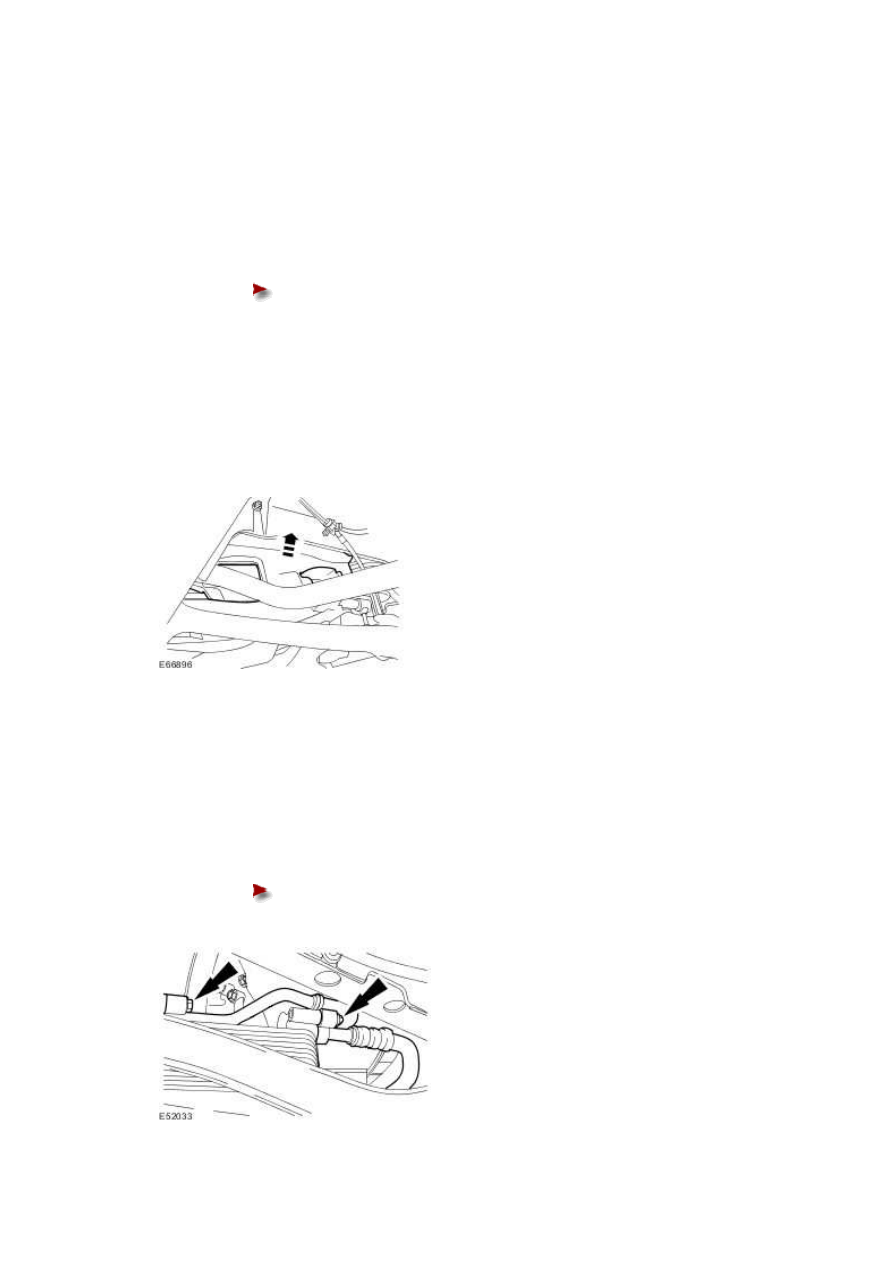

3 . Reposition the left-hand splash shield.







4 . NOTE:





Discard the O-ring seals.



Detach the transmission fluid cooler tubes.





Allow the transmission fluid to drain into a suitable container.







www.





5

.



Make sure the alignment mark on the steering gear pinion seal protection cover is central to

the steering gear pinion casting.







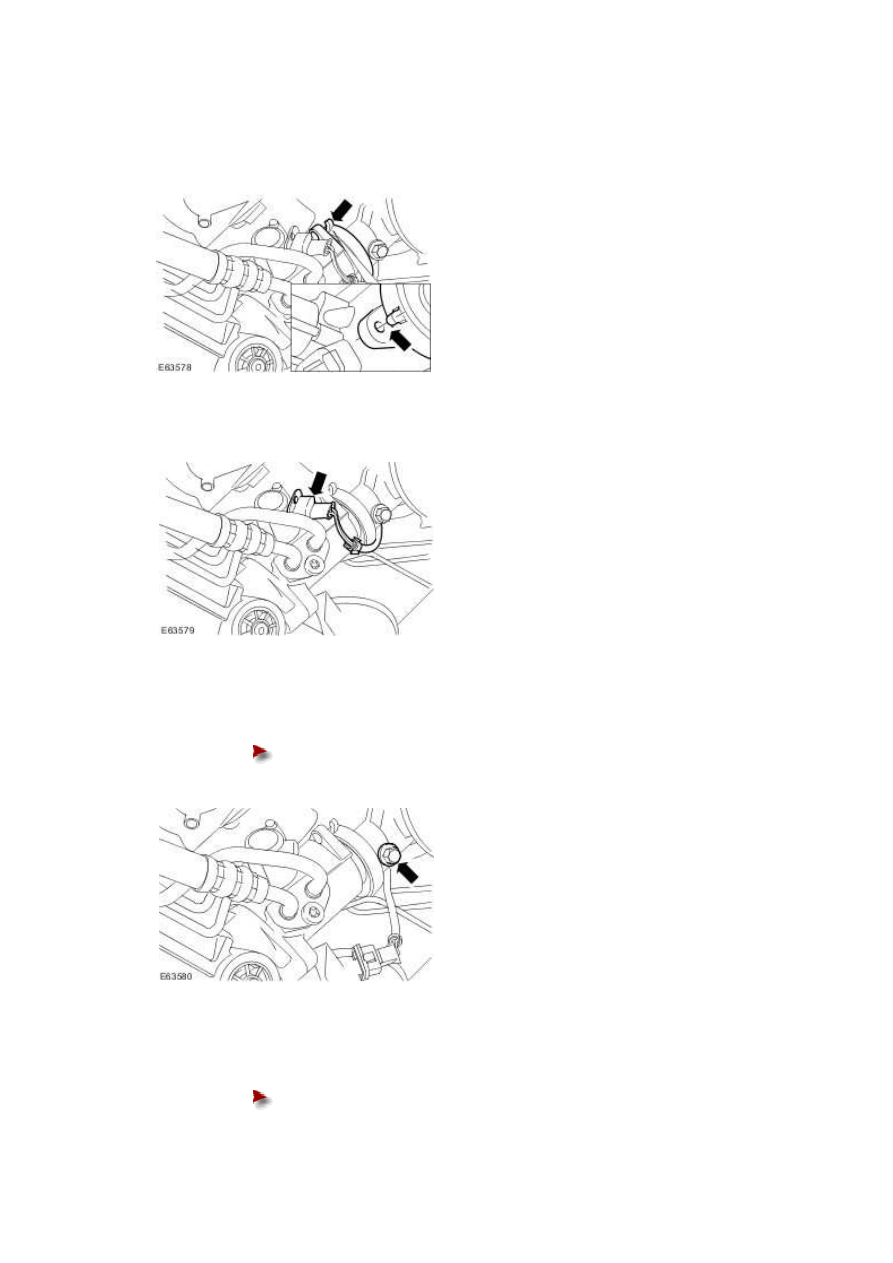

6 . Disconnect the power steering control valve actuator electrical connector.







7 . Detach the lower steering column.





Remove the steering gear shaft pinch bolt.











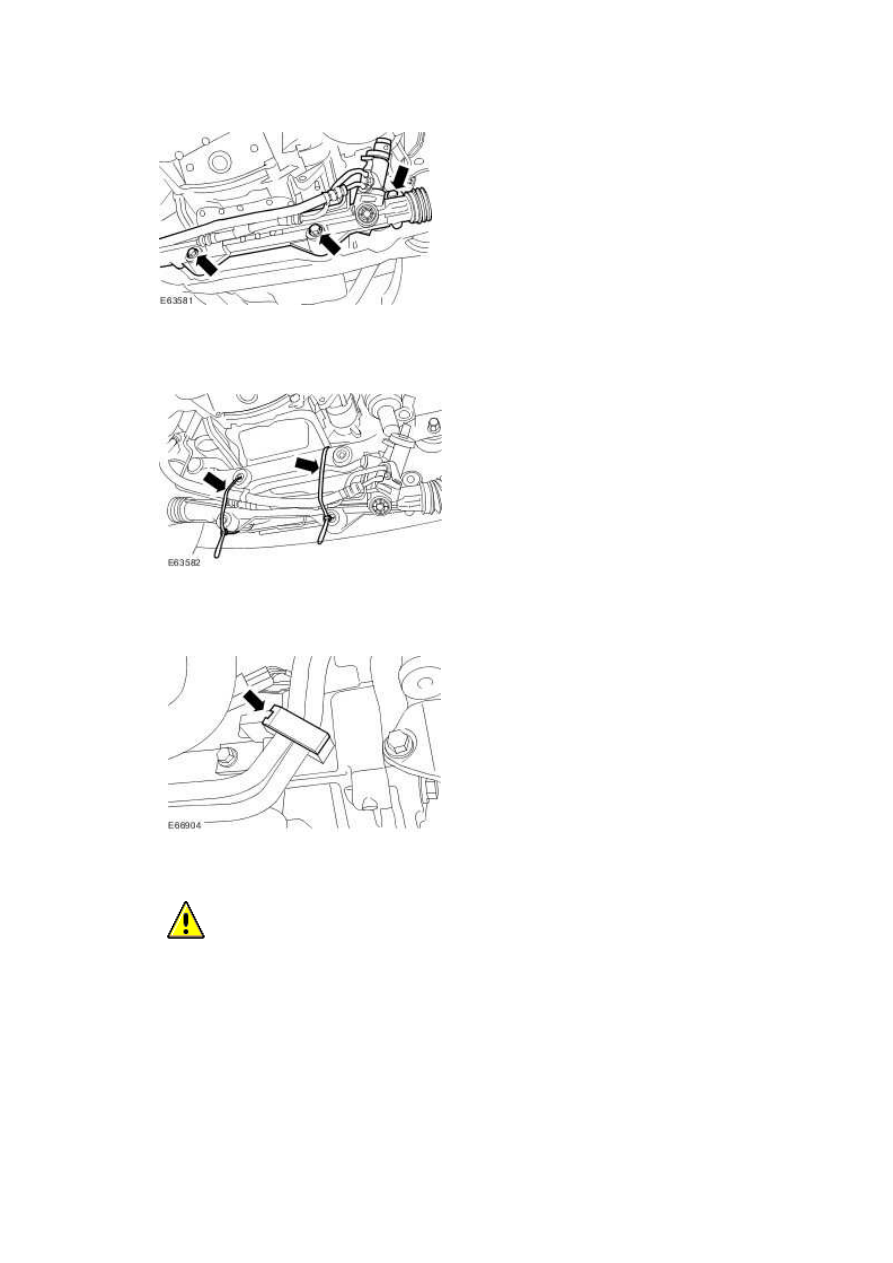

8 . Detach the steering gear.





Remove the steering gear retaining bolts.











9 . Using a suitable piece of string, secure the steering gear.







10 . Release the transmission fluid cooler tube retaining bracket.







11

.



  CAUTION: Make sure that the transmission fluid cooler tubes are not removed

from the automatic transmission by using a pry bar. Failure to follow this instruction may

result in damage to the vehicle.





NOTE:





Discard the O-ring seals.
