Jaguar XJ (X350). Manual - part 1066

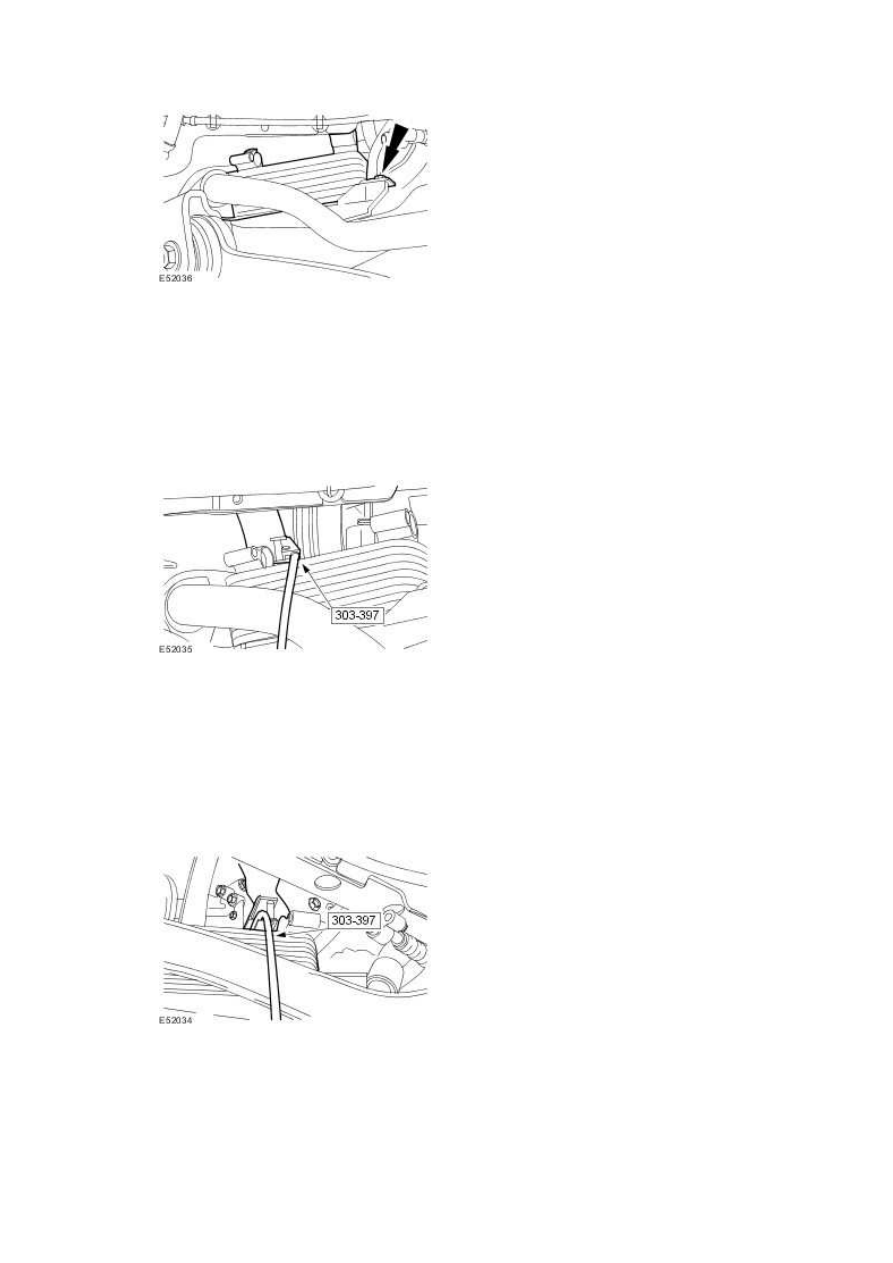

3 . NOTE:





Remove the pipe clamp.



Using the special tool, attach the transmission fluid cooler coolant hose.







4 . NOTE:





Remove the pipe clamp.



Using the special tool, attach the transmission fluid cooler coolant hose.











Install new O-ring seals.



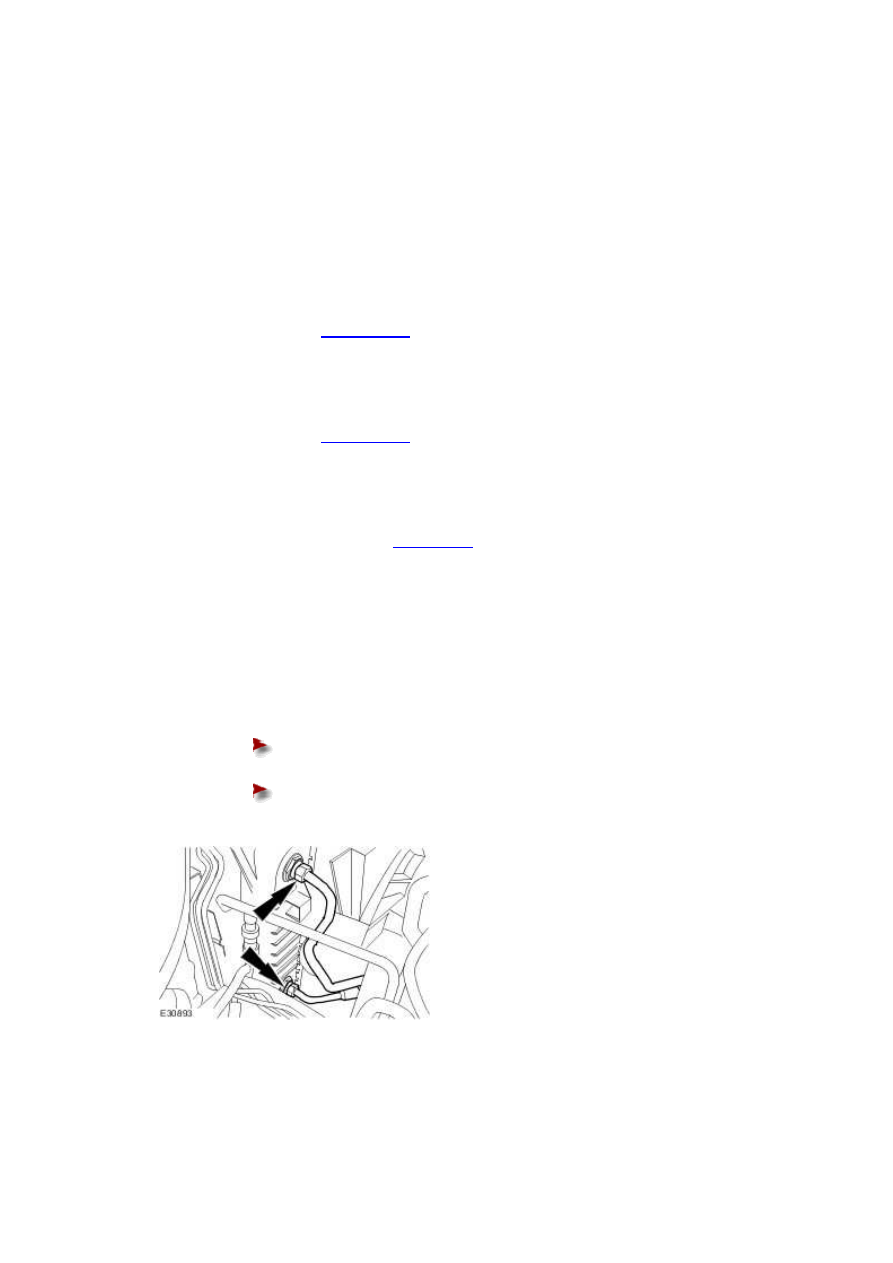

Attach the transmission fluid cooler tubes.





Tighten to 10 Nm.











6 . Reposition the left-hand splash shield.







7 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





8 . Carry out a transmission fluid level check.

For additional information, refer to Transmission Fluid Level Check





9 . Check and top up the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding







5 . NOTE:

www.

Transmission Fluid Cooler Tubes - 4.2L NA
V8 - AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8 (44.24.19)

Removal

Vehicles with 3.0L engine



1 . Remove the air cleaner. <<303-12A>>



Vehicles with 3.5L or 4.2L engine



2 . Remove the air cleaner. <<303-12B>>



All vehicles

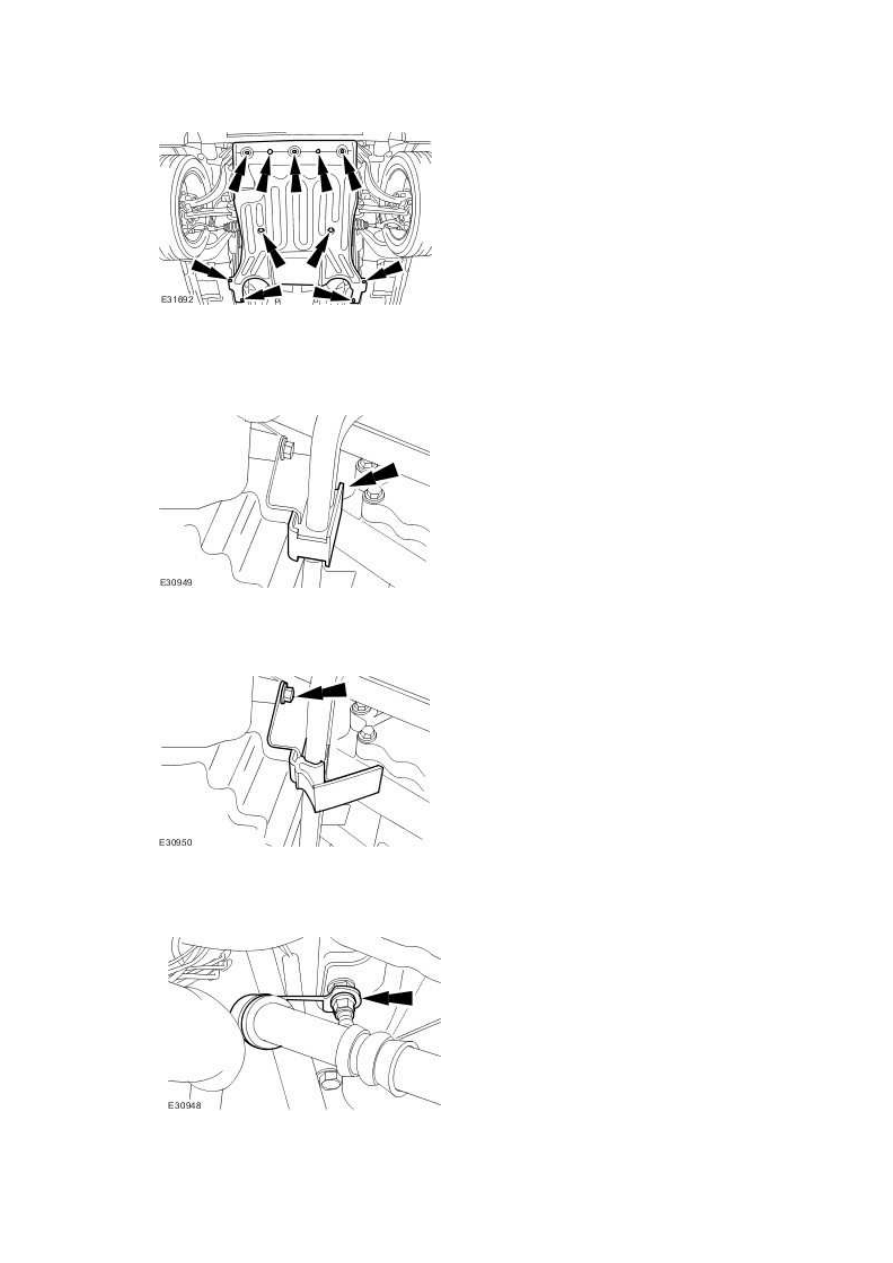

3 . Remove the radiator splash shield. <<501-02>>





4 . Lower the vehicle.

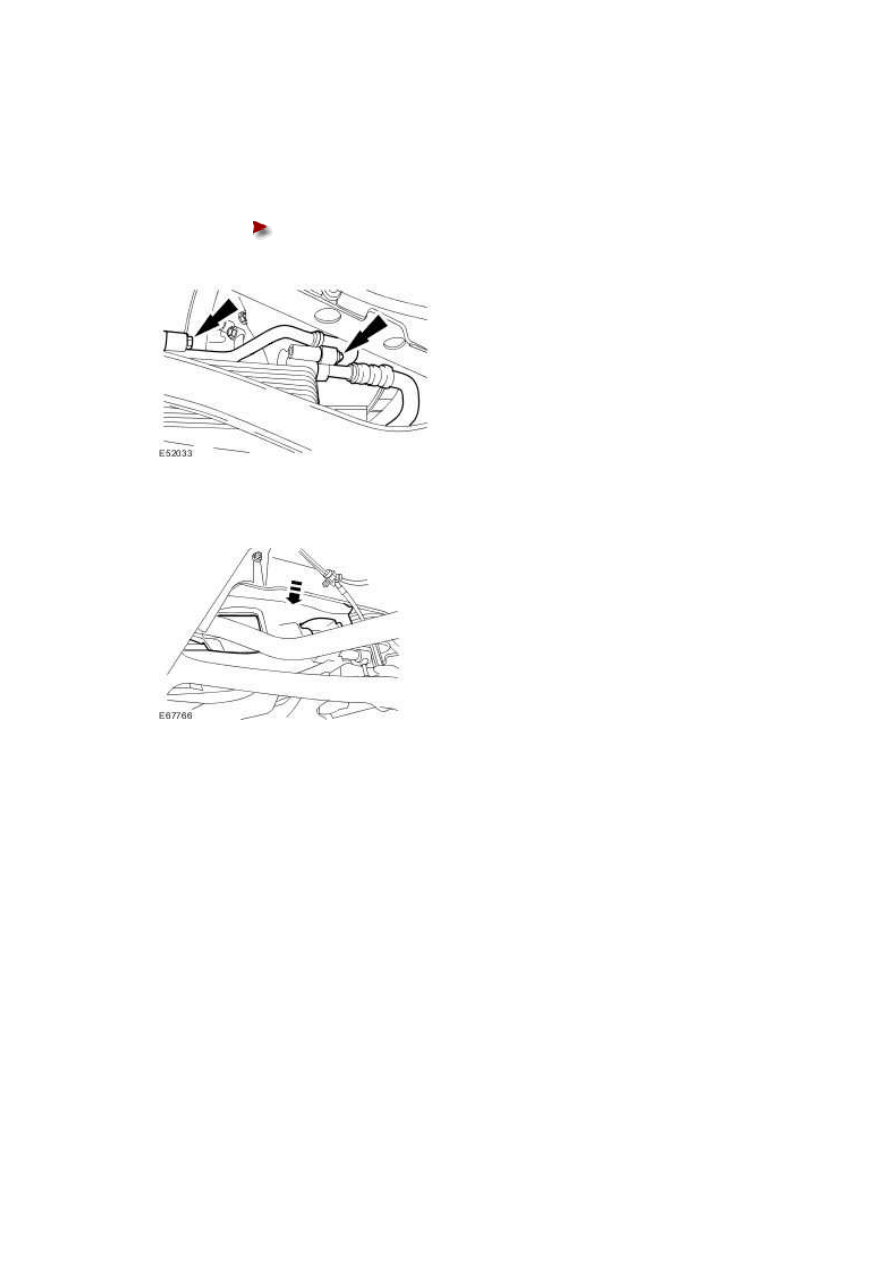

5 . Disconnect the transmission fluid cooler tubes.





Drain fluid into a suitable container.







Remove and discard transmission fluid cooler tube O-ring seals.











6 . Raise the vehicle.





7 . Remove the air deflector.





Vehicles with 3.0L engine



8 . Release the transmission fluid cooler tube retaining bracket.







9 . Remove the transmission fluid cooler tube retaining bracket.







10 . Remove the power steering pump to steering gear pressure line retaining nut.
