Remove the transmission fluid cooler tubes.





Allow the transmission fluid to drain into a suitable container.











Installation



1 . NOTE:





Install new O-ring seals.



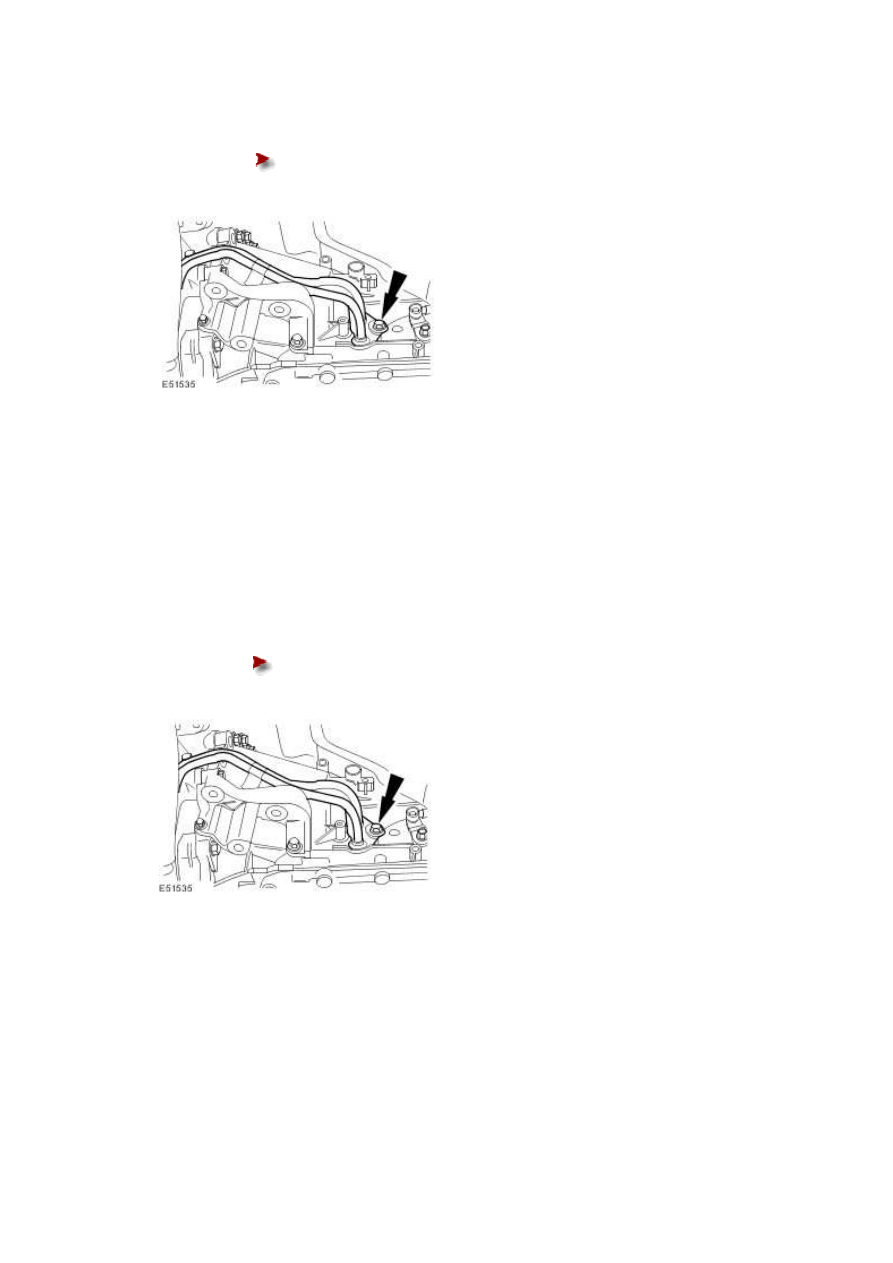

Install the transmission fluid cooler tubes.





Tighten to 23 Nm.











2 . Attach the transmission fluid cooler tube retaining bracket.







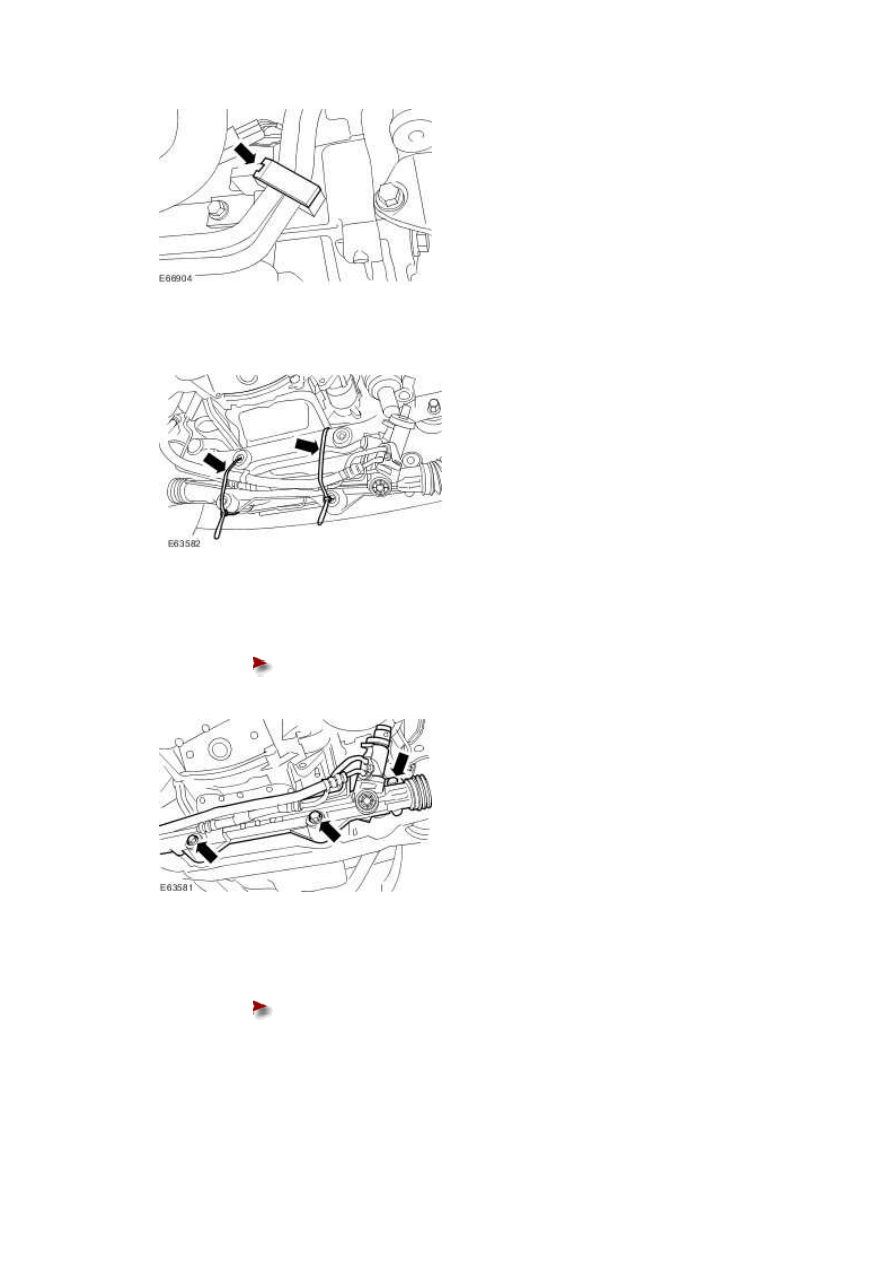

3 . Detach the steering gear.







4 . Attach the steering gear.





Tighten to 100 Nm.











5 . Attach the lower steering column.





Tighten to 35 Nm.





www.







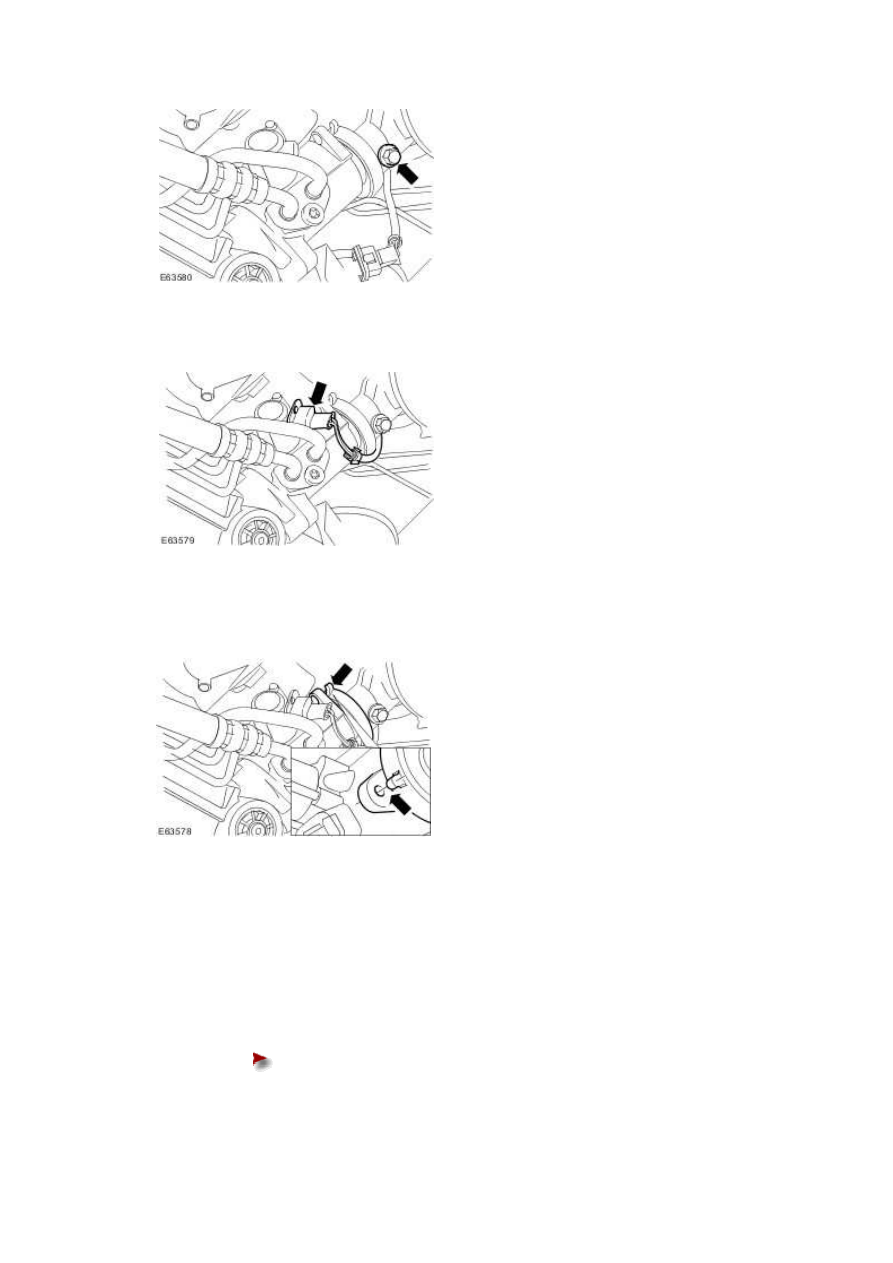

6 . Connect the power steering control valve actuator electrical connector.







7

.



Make sure that the alignment mark on the steering gear pinion seal protection cover is central

to the steering gear pinion casting.







8 . NOTE:





Install new O-ring seals.



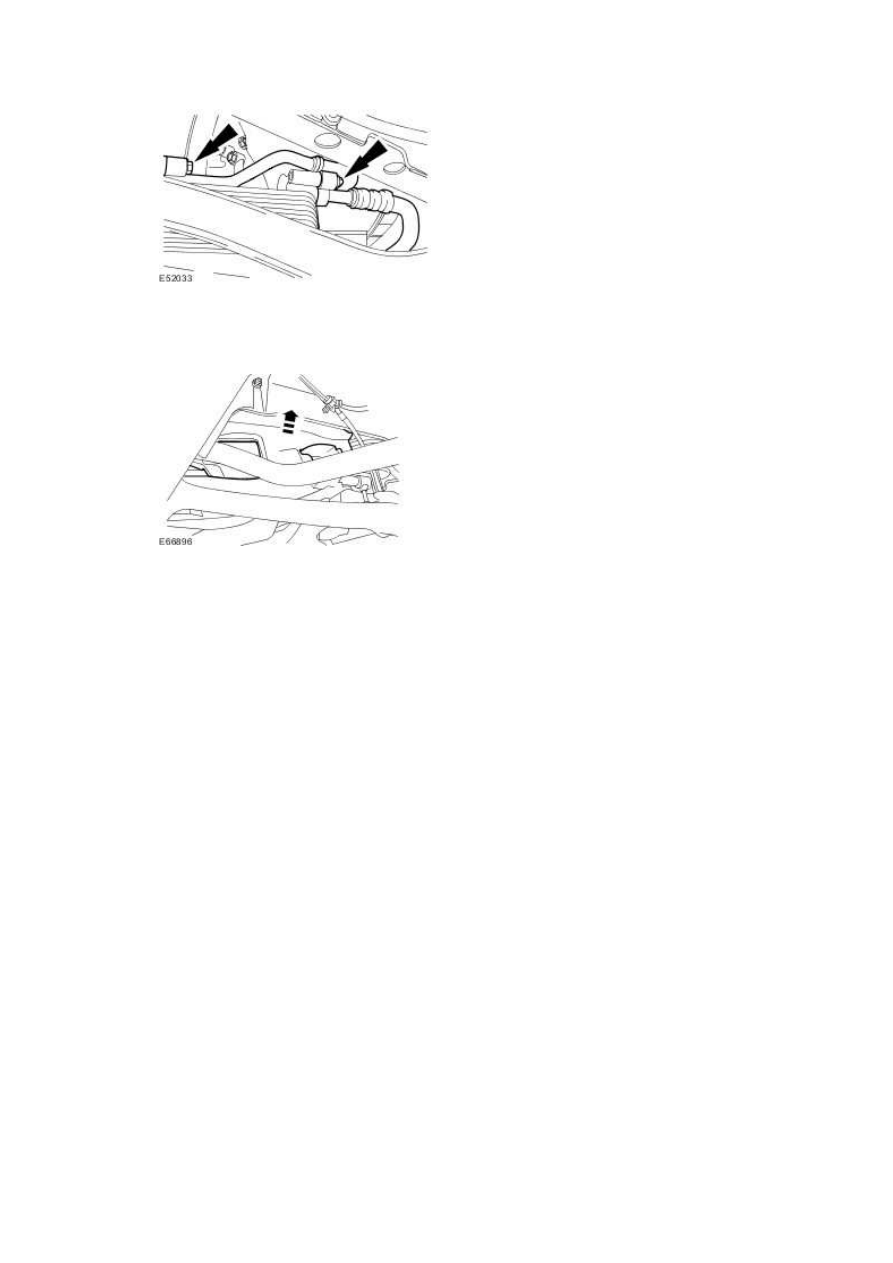

Attach the transmission fluid cooler tubes.





Tighten to 10 Nm.











9 . Install the left-hand splash shield.







10 . Install the catalytic convertor.

For additional information, refer to Catalytic Converter - 2.7L V6 - TdV6 (17.50.05)





11 . Carry out a transmission fluid level check.

For additional information, refer to Transmission Fluid Level Check
