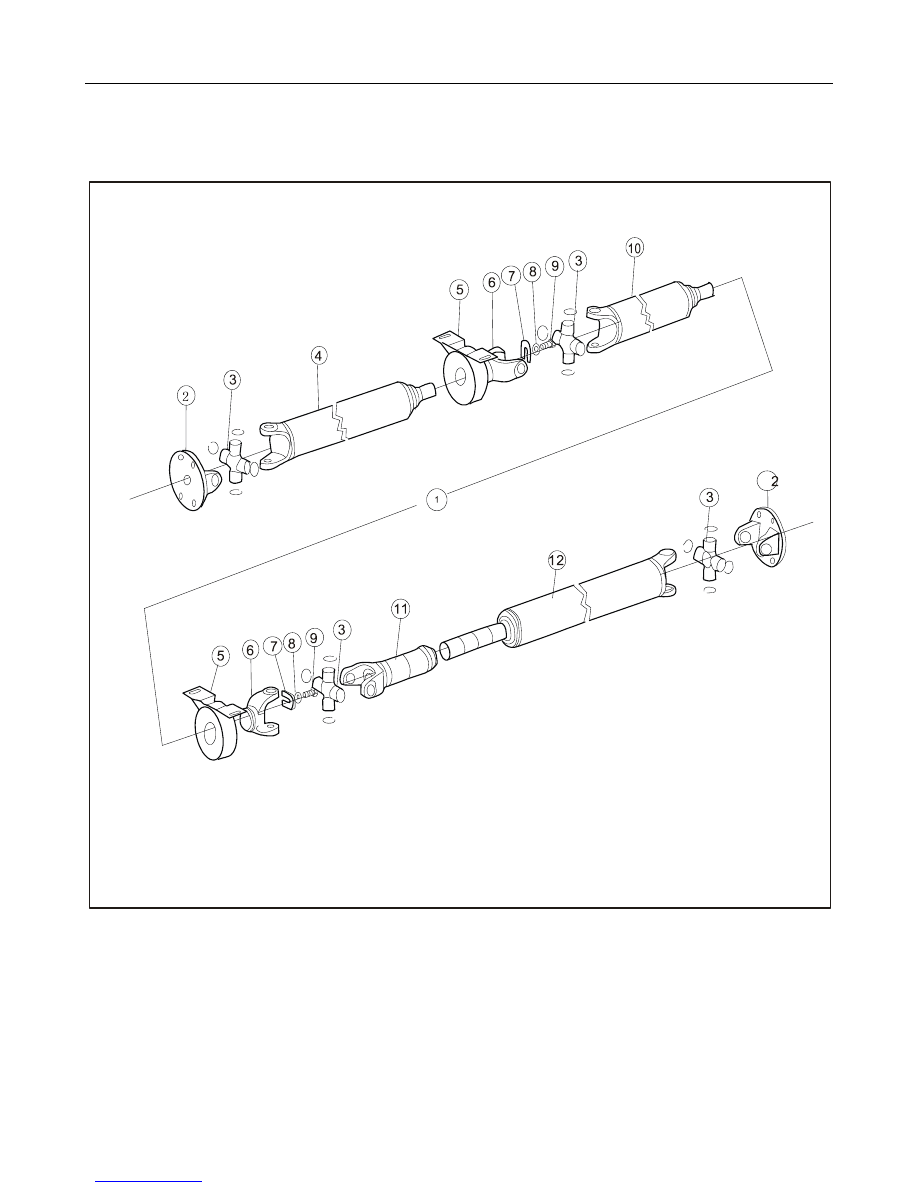

Introduction
Transmission shaft is a kind of device that is applied to joint transmission and rear axle together and to transmit power
from transmission to rear axle. Transmission shaft, made of hollow steel tube, is equipped with intermediate support to
reduce resonance during power transmission. Transmission shaft adopts constant velocity universal joints that are
maintainable. Balance weights are equipped for transmission shaft in order to ensure stable power transmission.

TR

TR

TR

TR Transmission

Transmission

Transmission

Transmission Shaft

Shaft

Shaft

Shaft

- 107 -

Inspection

Inspection

Inspection

Inspection and

and

and

and Confirmation:

Confirmation:

Confirmation:

Confirmation:

1.

Inspection of flange
Check flange between transmission and transmission shaft. Check flange screw hole for any deformation or
crack. Check flange internal spline for tooth looseness, missing or damage. If there are more than two teeth is
damaged, please replace the flange assembly.

2.

Maintenance and repair of universal joint
Maintenance of universal joint: Use grease nipple that is aligned to the oil filler of universal joint to add grease
until clean grease is extruded out.
Repair of universal joint: Remove universal joint and rotate it to check for any sticking, obvious clearance,
deformation or fracture. Replace the universal joint accordingly.

3.

Inspection of intermediate support
Inspection of intermediate support: Use crow bar to pry up the rubber part of intermediate support and check
rubber part for any wear, deformation or crack. Hold and shake the transmission shaft by hand to check for
excessive clearance of intermediate support. If any, please replace the support.

TR

TR

TR

TR Transmission

Transmission

Transmission

Transmission Shaft

Shaft

Shaft

Shaft

- 108 -

Fault

Fault

Fault

Fault Diagnosis

Diagnosis

Diagnosis

Diagnosis Procedures

Procedures

Procedures

Procedures for

for

for

for Transmission

Transmission

Transmission

Transmission Shaft

Shaft

Shaft

Shaft

Vibration

Check radial runout

of shaft

Normal

Abnormal

Check shaft balance

Replace

Normal

Unbalance

Adjust

Check rear housing bush of

transmission

Normal

Worn

Replace

Check universal joint sliding york

spline shaft

Normal

Stuck

Replace

TR

TR

TR

TR Transmission

Transmission

Transmission

Transmission Shaft

Shaft

Shaft

Shaft

- 109 -

Removal/Installation

Removal/Installation

Removal/Installation

Removal/Installation

Transmission

Transmission

Transmission

Transmission shaft

shaft

shaft

shaft

1.

Lift the vehicle.

Note:

Note:

Note:

Note:

Mark properly in pair on transmission shaft front
flange and transmission flange.

2.

Remove transmission shaft front flange from
transmission flange.

3.

Loosen transmission shaft intermediate bearing.

4.

Remove transmission shaft rear flange from rear
axle flange.

�

Mark properly in pair on transmission shaft
rear flange and rear axle flange.

�

Remove

four

mounting

bolts

from

transmission shaft.
