Figura 19

78839

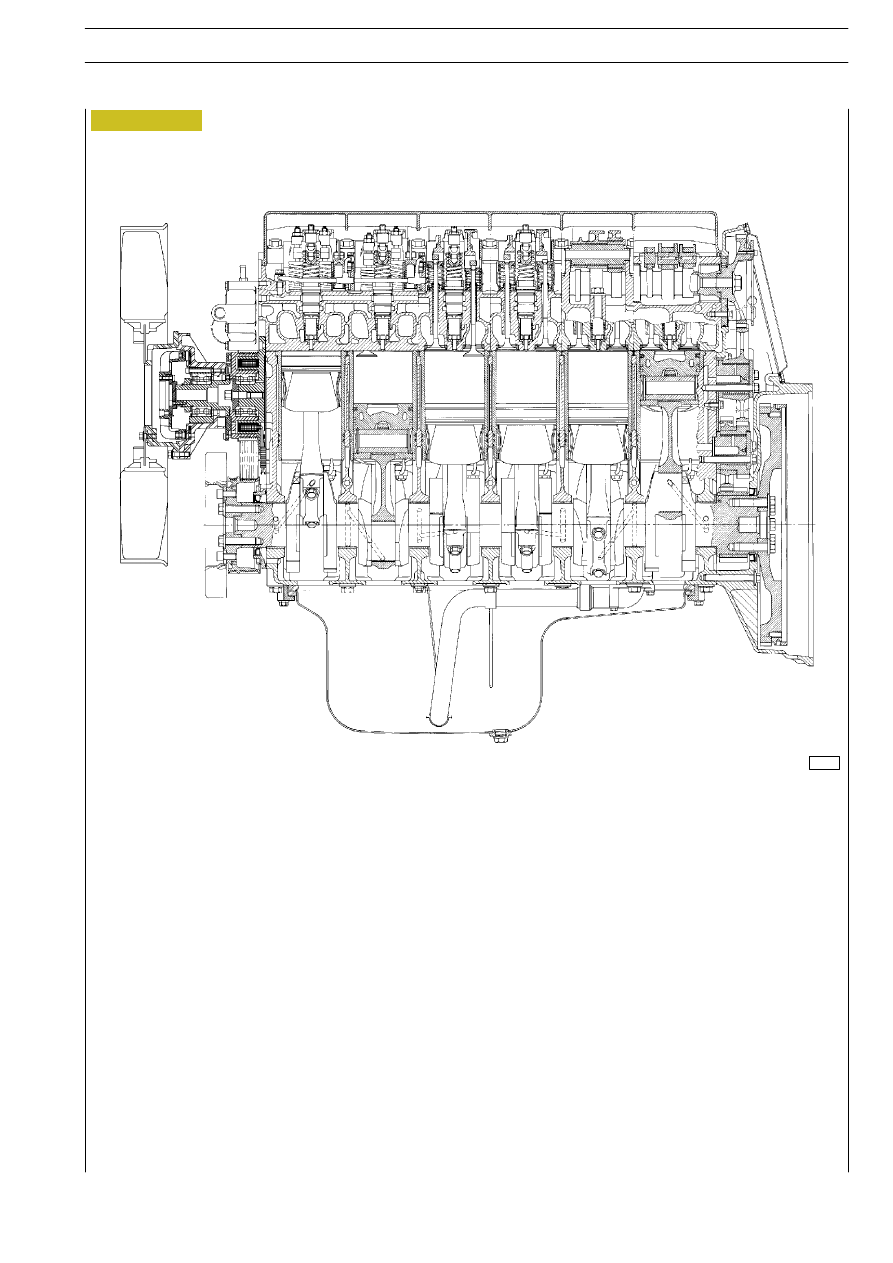

SEZIONE LONGITUDINALE DEL MOTORE

MOTORE F2B

43

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

78841

Figura 20

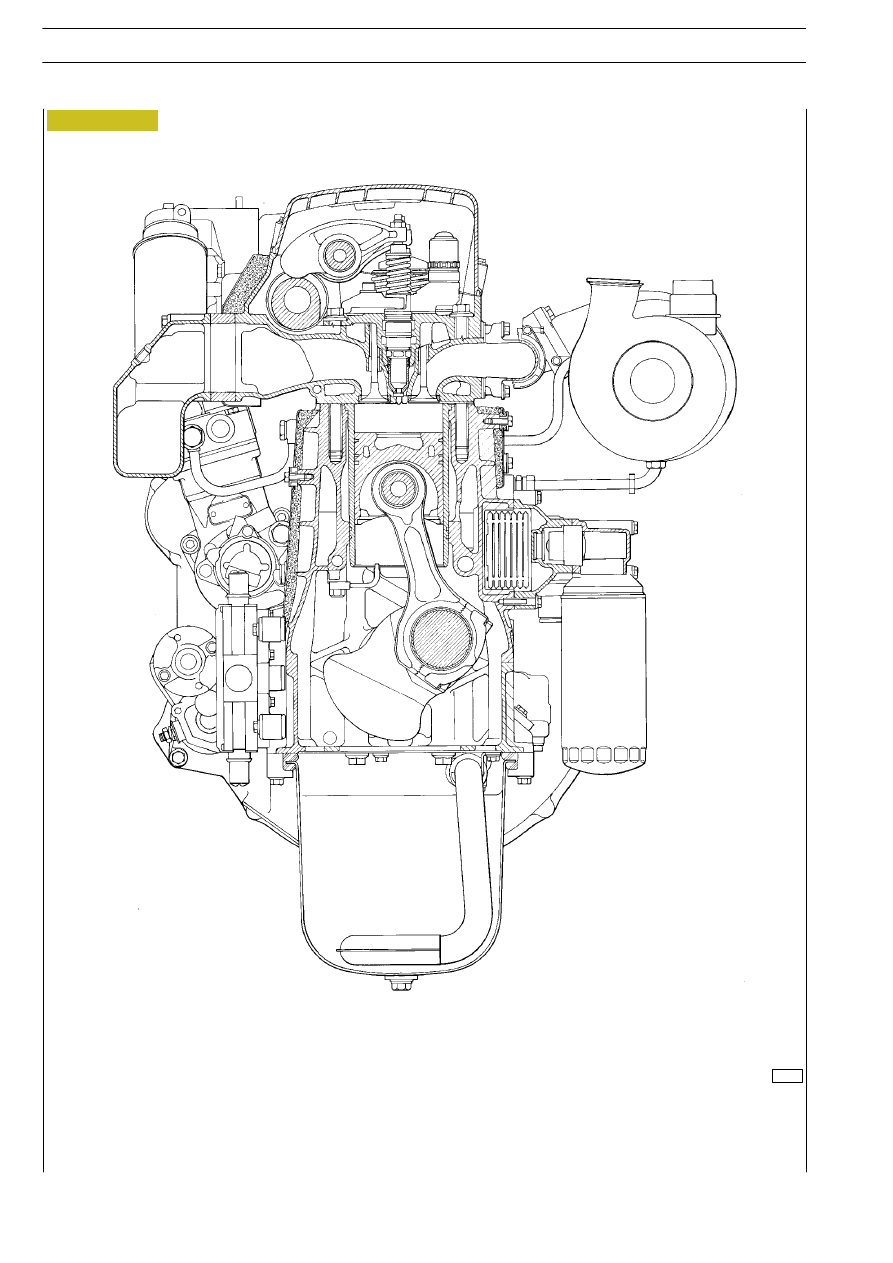

SEZIONE TRASVERSALE DEL MOTORE

44

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

47562

47563

47601

Figura 21

Figura 22

Figura 23

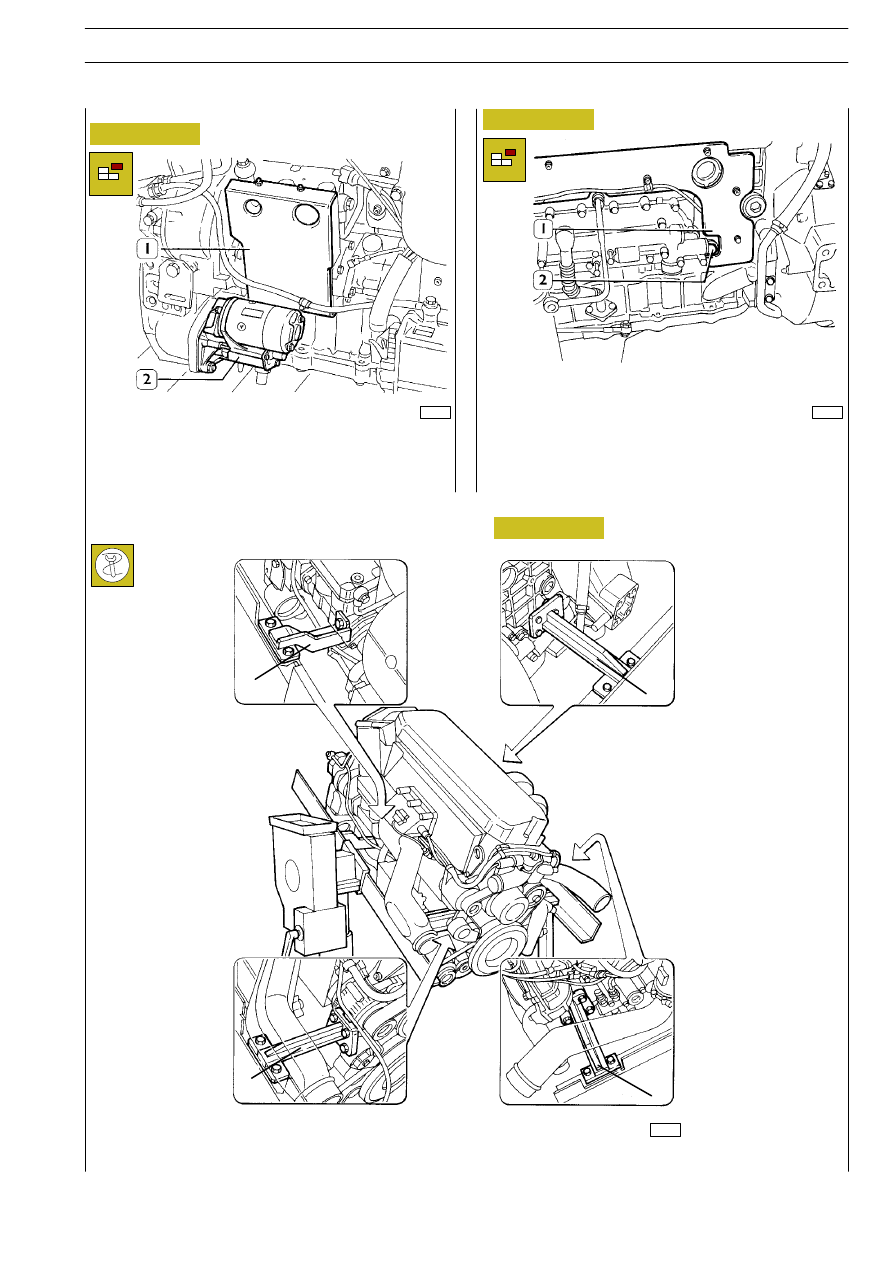

Prima di montare il motore sul cavalletto rotativo 99322230
smontare i seguenti particolari:
—

motorino d’avviamento (2)

—

riparo insonorizzante compressore (1)

Smontare il riparo insonorizzante basamento (1), tappo (2).

Fissare il motore al cavalletto rotativo 99322230 mediante le
staffe 99361035 (1), smontare il ventilatore.

1

1

1

1

MOTORE F2B

45

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

540110

SMONTAGGIO MOTORE AL BANCO

Revi — Ottobre 2005

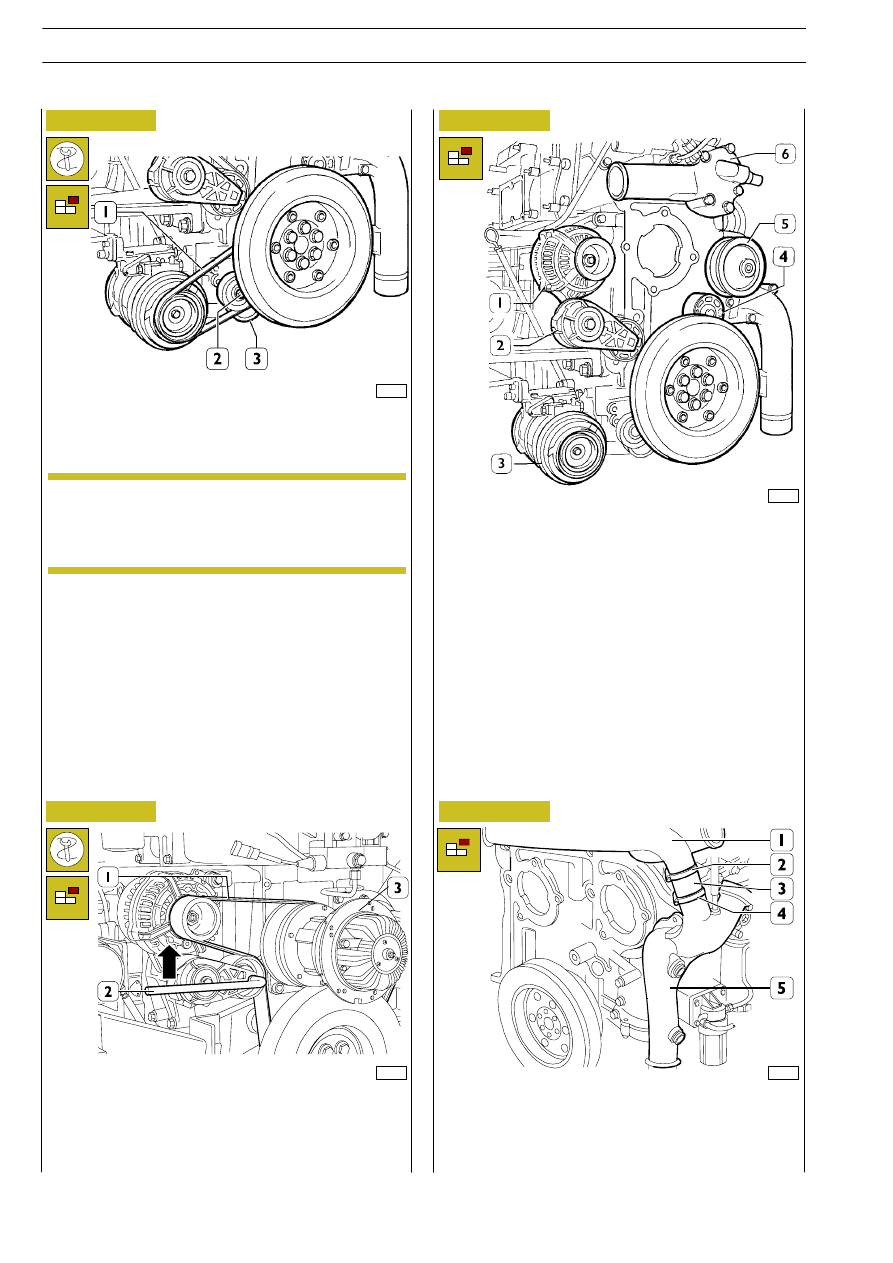

Rimuovere i seguenti particolari:

— alternatore (1);
— supporto tendicinghia (2);
— se presente, compressore condizionatore (3);
— pompa acqua (5) e tubazione;
— tendicinghia fisso (4).

Solo versione senza intarder:

— gruppo termostato (6).

73579

87202

Figura 24

Figura 25

Figura 26

Figura 27

Con appropriato attrezzo (2) agire nel senso della freccia, ri-
muovere la cinghia (1) comando pompa acqua, alternatore
e comando ventilatore.
Rimuovere le viti e staccare il giunto elettromagnetico (3).

87201

Con idonea chiave agire sulla vite (2) fissaggio rullo al tendi-
cinghia (3) in modo da allentare la tensione della cinghia (1)
e smontare la medesima.

I motori con la cinghia (1) del tipo elastica non sono
dotati del tendicinghia (3).

In questo caso, tagliare la cinghia in quanto la stessa
non deve essere riutilizzata.

Solo versione con intarder
Allentare le fascette (2 e 4) staccare la tubazione (1) dalla te-
sta cilindri e dalla tubazione (3).
Rimuovere le viti di fissaggio e staccare il gruppo termostato
(5).

87203

NOTA

46

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A
