Iveco Stralis AT/AD. Manuale - parte 20

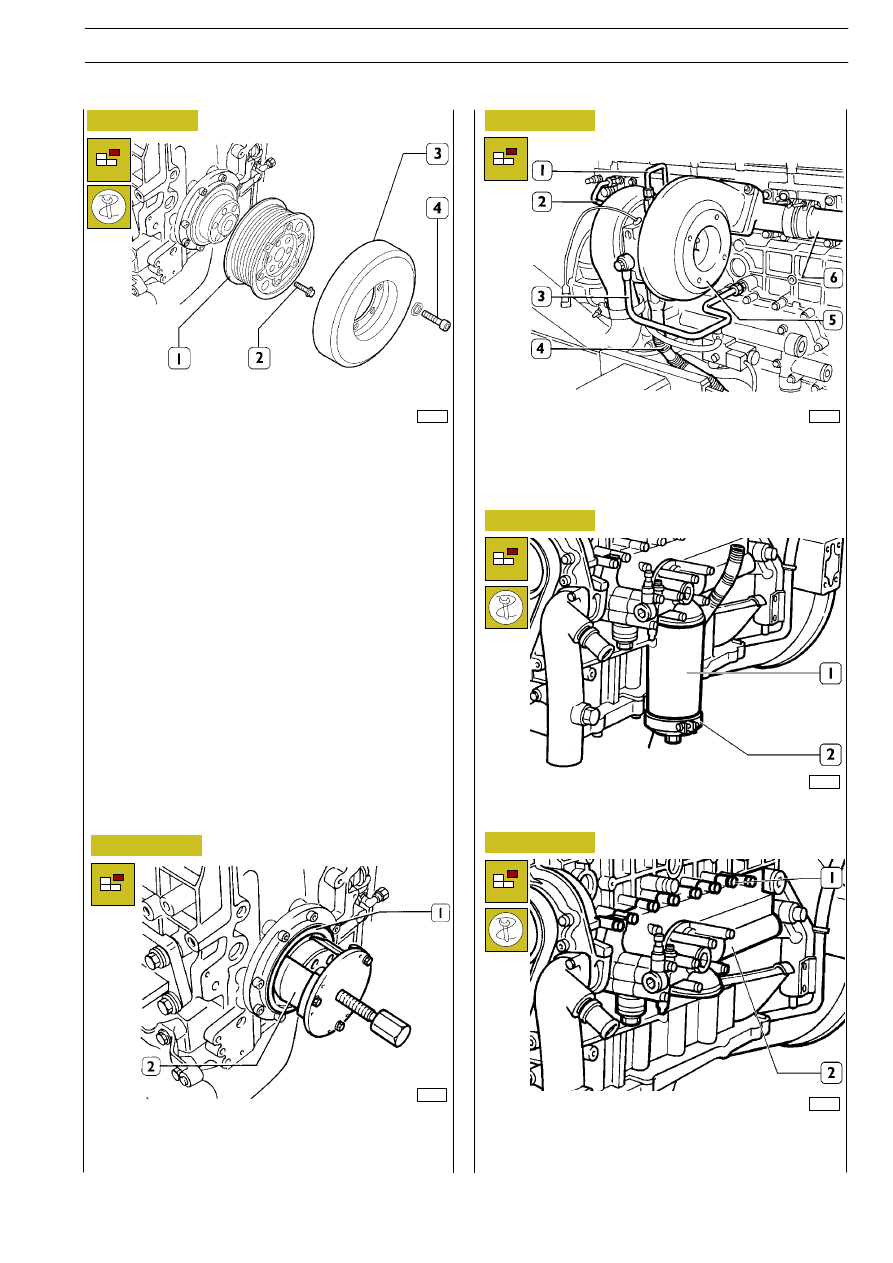

Rimuovere i seguenti particolari: tubazione di mandata (1)
olio; tubazione mandata acqua di raffreddamento (3); tubazio-
ne uscita acqua (2); tubazione ritorno olio (4); turbocompres-
sore (5); collettore di scarico (6).

87204

45254

47566

Figura 28

Figura 29

Figura 30

Bloccare la rotazione del volano con l’attrezzo 99360351.

Rimuovere le viti (4) e smontare il volano smorzatore (3).

Rimuovere le viti (2) e smontare la puleggia (1).

87205

Figura 31

Mediante attrezzo 99360314 (2) svitare il filtro olio (1).

Applicare l’estrattore 99340051 (2) e sfilare la guarnizione di
tenuta (1). Svitare le viti e togliere il coperchio.
Scollegare tutte le connessioni elettriche e sensori.

87206

Figura 32

Svitare le viti (1) e smontare lo scambiatore di calore completo
(2).

MOTORE F2B

47

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

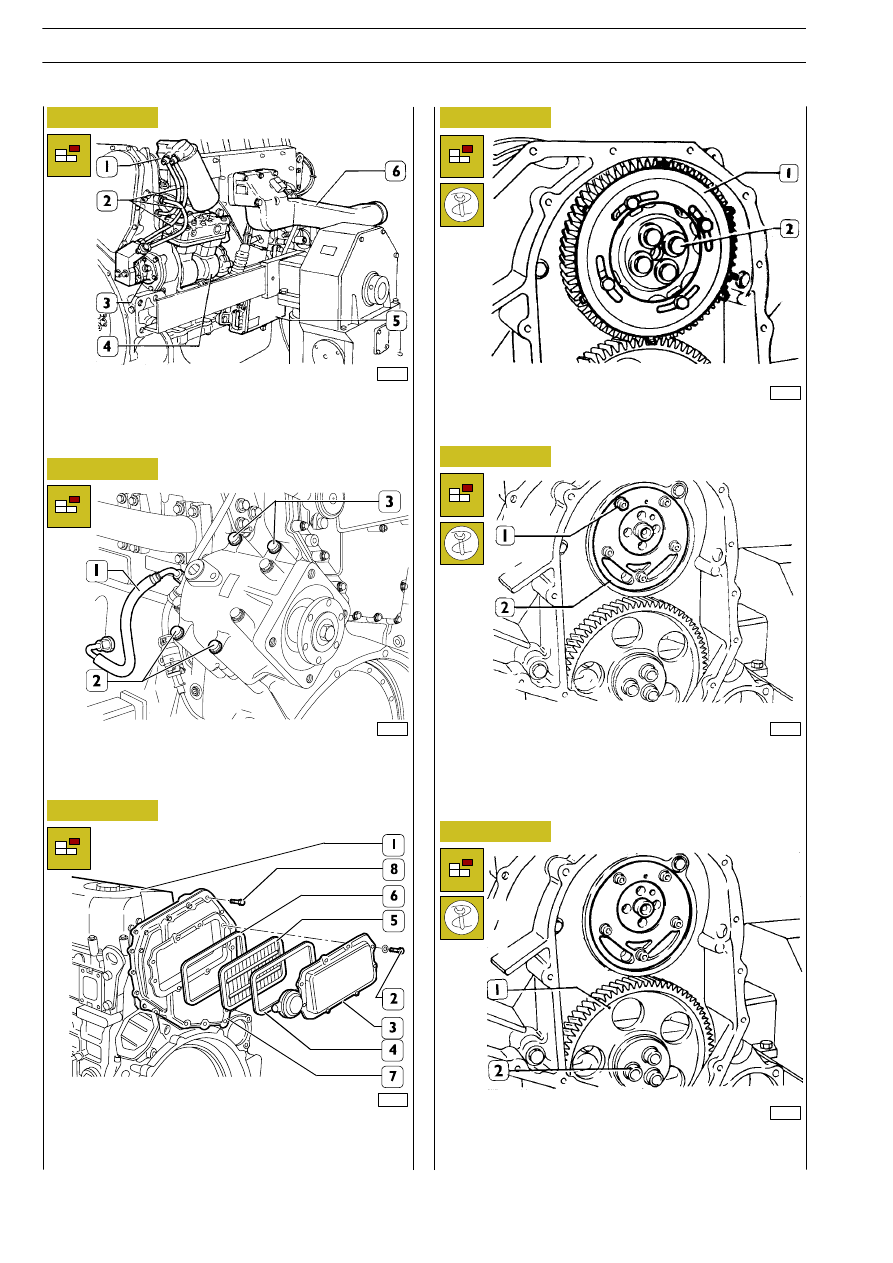

Rimuovere i seguenti particolari: collettore di aspirazione (6);
supporto completo filtro combustibile (1); tubazioni combu-
stibile (2); pompa combustibile (3); compressore (4);
centralina di comando (5).

47587

45661

86289

47568

Figura 33

Figura 34

Mediante chiave appropriata svitare le viti (2) e smontare l’in-
granaggio (1) completo di ruota fonica.

Mediante chiave appropriata esascanalata svitare le viti (2) e
smontare l’ingranaggio di rinvio (1)

84377

Smontare il coperchio bilanceri (1), rimuovere le viti (2) e
smontare: il coperchio (3), il filtro (5) con le guarnizioni (4 e
6).
Rimuovere le viti (8) e smontare la scatola blow—by (7).

70708

Per rimuovere la P.T.O. (quando presente):
- scollegare la tubazione dell’ olio (1);
- svitare le 4 viti (2) e (3).

Figura 35

Figura 36

Figura 37

Figura 38

Svitare le viti (1); avvitarne una in un foro di reazione e togliere
la piastra (2) di spallamento, togliere la guarnizione di lamiera.

48

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Revi — Ottobre 2005

47569

45257

45259

Figura 39

Figura 40

Figura 41

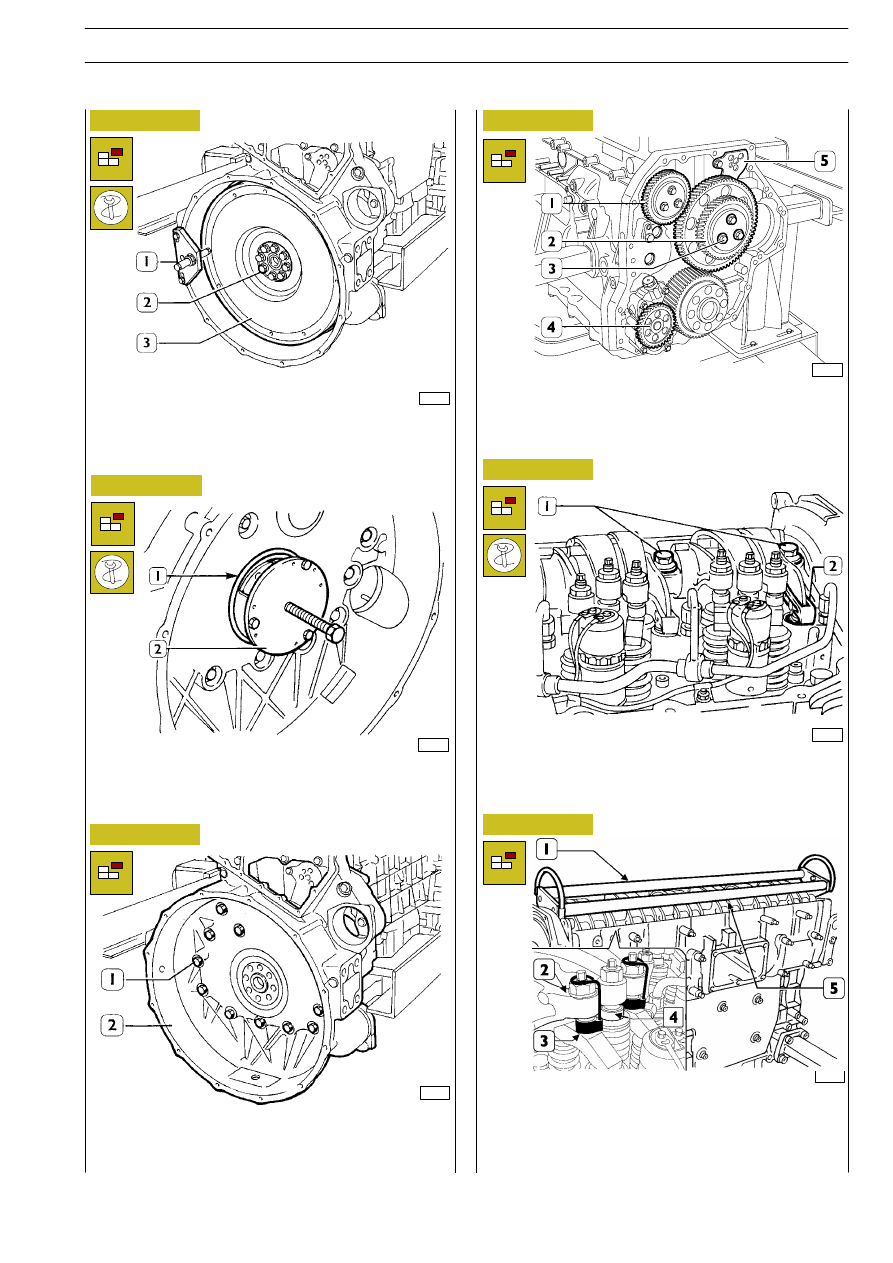

Applicare l’estrattore 99340052 (2) e sfilare la guarnizione di
tenuta (1).

Svitare le viti (1) e smontare la scatola ingranaggi (2).

- Sganciare le molle ritegno (2) leva freno motore;

- Svitare le viti (1) fissaggio albero portabilancieri.

47568

Bloccare la rotazione del volano motore (3) mediante attrez-
zo 99360351 (1), svitare le viti di fissaggio (2) e smontare il vo-
lano motore.

73533

- Con l’attrezzo 99360144 (3) vincolare i pattini (4) ai

bilanceri (2).

- Applicare

all’albero

portabilancieri

(5)

l’attrezzo

99360553 (1) e smontare l’albero (5) dalla testa cilindri.

Figura 42

Figura 43

Figura 44

Se presente, smontare l’ingranaggio di comando P.T.O. (1).
Rimuovere le viti (3) e smontare l’ingranaggio doppio (2).
Rimuovere la vite di fissaggio e smontare la bielletta (5).
Smontare la pompa olio (4).

106219

MOTORE F2B

49

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

45266

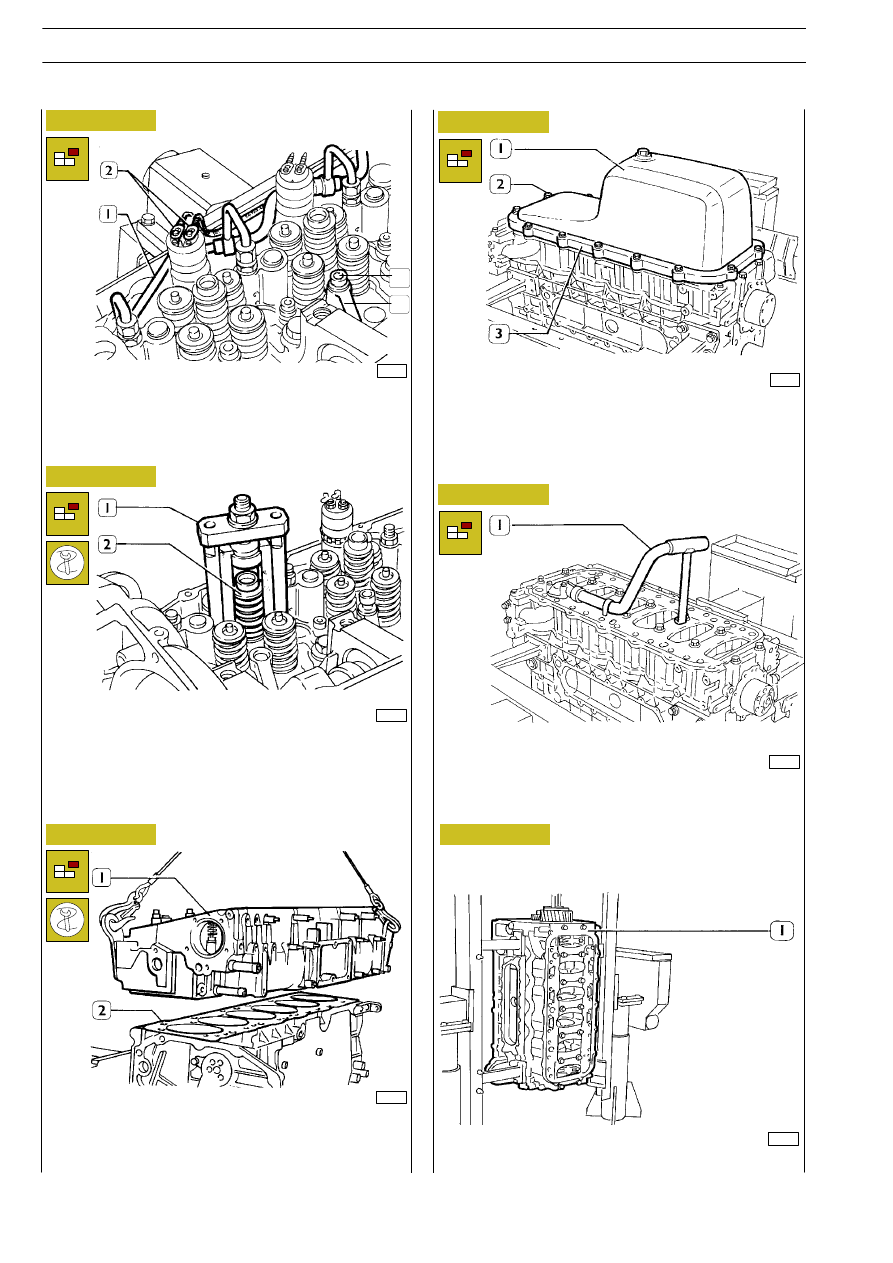

- Sfilare gli iniettori (2).

Qualora l’operazione risulti difficoltosa utilizzare l’estrattore
99342148 (1). Montare al posto degli iniettori i tappi
99360177.

45263

47573

47572

47574

Sfilare l’albero della distribuzione svitare le viti fissaggio testa
cilindri
- Mediante funi metalliche , sollevare la testa cilindri (1) e

togliere la guarnizione di tenuta (2).

Svitare le viti (2) e rimuovere la coppa olio motore (1) com-
pleta di distanziale (3) e guarnizione di tenuta.

Svitare le viti e rimuovere la succhieruola (1).

Ruotare il basamento (1) in posizione verticale.

45262

- Togliere la tubazione (1) per i cilindretti freno motore;
- Svitare le viti e togliere le connessioni elettriche (2) dalle

elettrovalvole;

- Svitare le viti (3) di fissaggio staffe (4) per iniettori.

4

3

Figura 45

Figura 46

Figura 47

Figura 48

Figura 49

Figura 50

50

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333
