Isuzu Trooper (1998-2002 year). Manual - part 673
7A–76
AUTOMATIC TRANSMISSION (4L30–E)
Overrun Clutch And Turbine Shaft

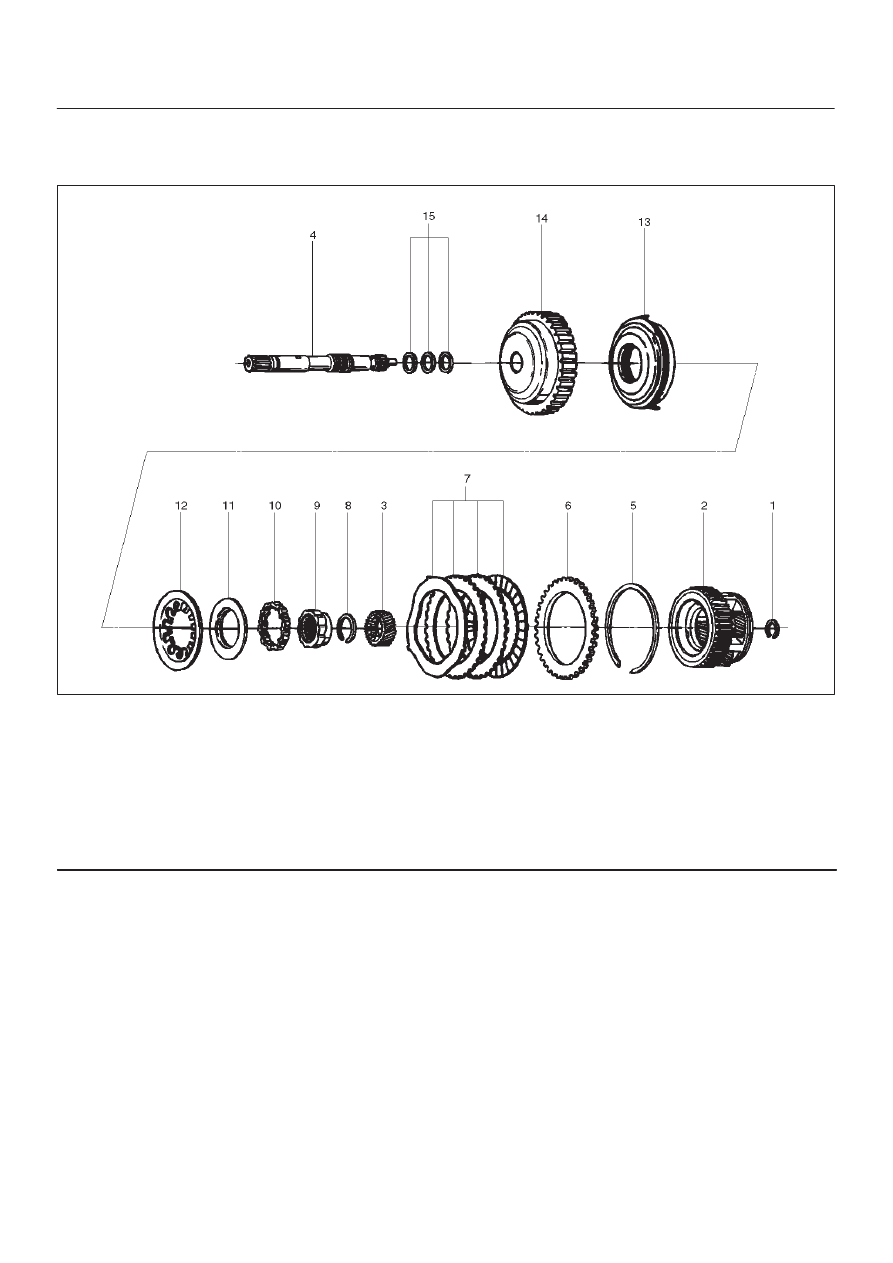

Disassembled View
252RW005
Legend
(1) Snap Ring(2) Overdrive Carrier Assembly(3) Sun Gear(4) Turbine Shaft(5) Snap Ring(6) Backing Plate(7) Clutch Plates
(8) Snap Ring(9) Overrun Roller Clutch Cam
(10) Roller Clutch Assembly
(11) Overrun Clutch Release Spring Retainer
(12) Diaphragm Spring(13) Piston Assembly(14) Overrun Clutch Drum(15) Turbine Shaft Seal Rings
