Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

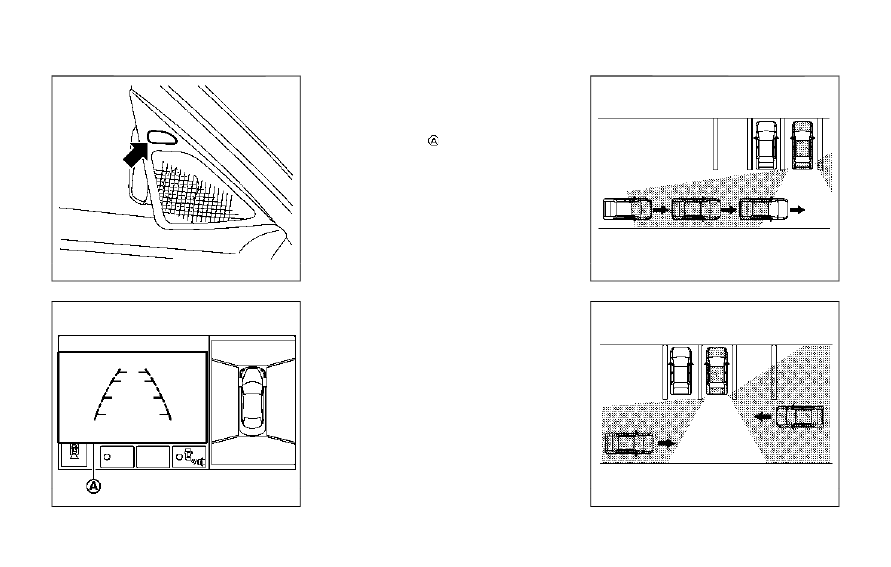

The lane camera unit

for BSI system is

located above the inside mirror. To keep the
proper operation of BSI and prevent a
system malfunction, be sure to observe the
following:
. Always keep the windshield clean.

. Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

. Do not place reflective materials, such as

white paper or a mirror, on the instru-
ment panel. The reflection of sunlight
may adversely affect the camera unit’s
capability of detecting the lane markers.

. Do not strike or damage the areas around

the camera unit. Do not touch the
camera lens or remove the screw located
on the camera unit. It is recommended
you contact an INFINITI retailer if the
camera unit is damaged due to an
accident.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3 m
The manufacturer is not responsible for any
radio or TV interference caused by un-
authorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

WARNING

Failure to follow the warnings and
instructions for proper use of the BCI
system could result in serious injury or
death.
. The BCI system is not a replacement

for proper driving procedure, is not
designed to prevent contact with
vehicles or objects and does not
provide full brake power. When back-
ing out of parking spaces, always use
the inside and rear mirrors and turn
and look in the direction you will
move. Never rely solely on the BCI
system.

. There is a limitation to the detection

capability of the radar or the sonar.
Using the BCI system under some
road, ground, traffic or weather con-
ditions could lead to improper system
operation. Always rely on your own
operation to avoid accidents.

The BCI system can help alert the driver of
an approaching vehicle or objects behind the
vehicle when the driver is backing out of a
parking space.

Starting and driving

5-53

BACK-UP COLLISION
INTERVENTION (BCI) (if so equipped)

5-54

Starting and driving

JVS0735X

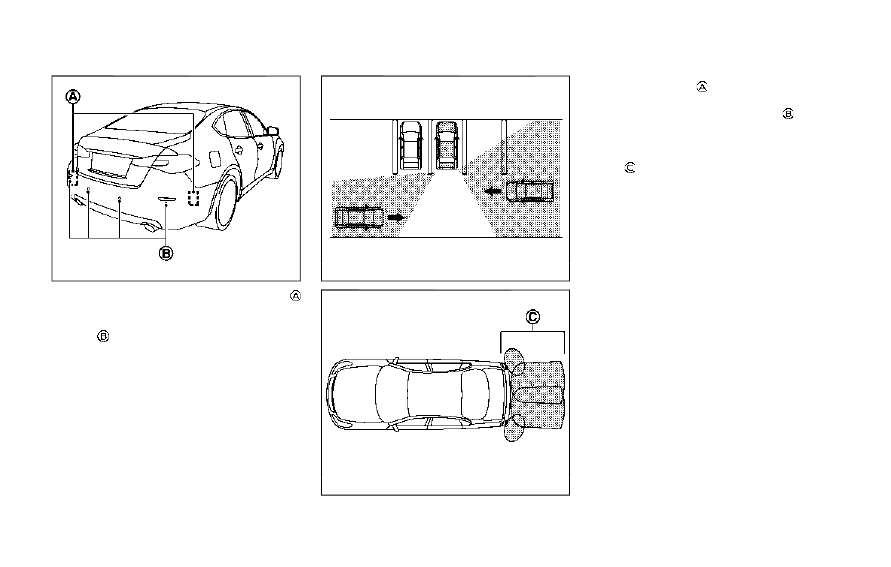

The BCI system uses radar sensors
installed on both sides near the rear bumper
to detect an approaching vehicle and sonar
sensors

to detect objects in the rear.

JVS0173X

JVS0736X

The radar sensors

detect an approaching

vehicle from up to approximately 49 ft (15
m) away. The sonar sensors

detect

stationary objects behind the vehicle up to
approximately 4.9 ft (1.5 m). Refer to the
illustration for approximate zone coverage
areas

.

JVS1110X

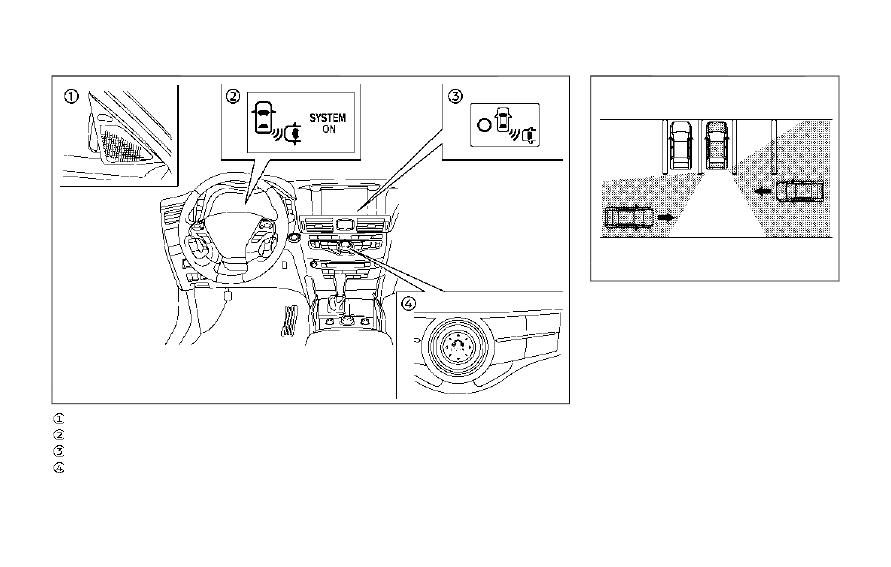

Side indicator light

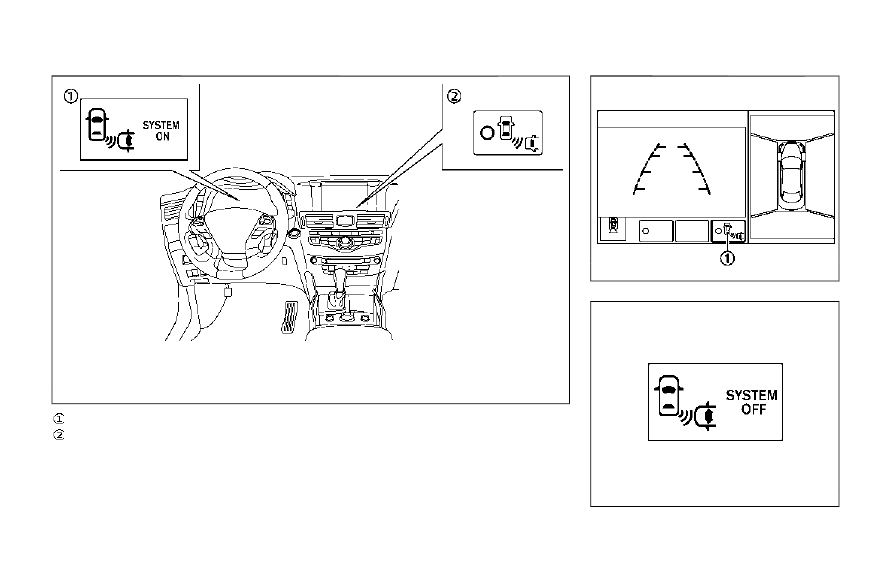

BCI system indicator
BCI system key (on the center display)
Center multi-function control panel

JVS0173X

BCI SYSTEM OPERATION

When the shift lever is in the R (Reverse)
position and the vehicle speed is less than
approximately 5 MPH (8 km/h), the BCI
system operates.
If the radar detects a vehicle approaching
from the side or the sonar detects close
stationary objects behind the vehicle, the
system gives visual and audible warnings. If
the driver does not apply the brakes, the
system automatically applies the brake for a
moment when the vehicle is moving back-
wards. After the automatic brake applica-
tion, the driver must depress the brake pedal
to maintain brake pressure. If the driver’s
foot is on the accelerator pedal, the system

Starting and driving

5-55

5-56

Starting and driving

pushes the accelerator upward before ap-
plying the brake. If you continue to accel-
erate, the system will not engage the brake.

JVS0304X

Center display

JVS0197X

BCI ON indicator

When the shift lever is placed in the R
(Reverse) position, the indicator on the BCI
system key

illuminates on the display and

the BCI ON indicator appears in the vehicle
information display.

SSD1028

Side indicator light

JVS0307X

Center display

If the radar detects an approaching vehicle
from the side, the system chimes (once), the
side indicator light on the side the vehicle is
approaching from flashes and a yellow
rectangular frame

appears on the center

display.

JVS0172X

Illustration 1

JVS0173X

Illustration 2

Starting and driving

5-57

5-58

Starting and driving

NOTE:

. In the case of several vehicles approach-

ing in a row (illustration 1) or from the
opposite direction (illustration 2), a
chime may not be sounded by the BCI
system after the first vehicle passes the
sensors.

. The sonar system chime indicating there

is an object behind the vehicle has a
higher priority than the BCI chimes
(once) indicating an approaching vehi-
cle. If the sonar system detects an object
behind the vehicle and the BCI system
detects an approaching vehicle at the
same time, the following indications are
provided:
— The sonar system chime sounds
— The side indicator light on the side of

the approaching vehicle flashes, and

— A yellow rectangular frame appears

in the display.

JVS0307X

If an approaching vehicle or object behind
the vehicle is detected when your vehicle is
backing up, a red frame

will appear on the

display and the system will chime three
times. Then, the brakes will be applied
momentarily. After the automatic brake
application, the driver must depress the
brake pedal to maintain brake pressure.
If the driver’s foot is on the accelerator
pedal, the system moves the accelerator
pedal upward before the braking is applied.
However, if you continue to accelerate, the
system will not engage the brakes.

The BCI system does not operate if the
object is very close to the bumper.

JVS1111X

BCI system indicator
BCI system key (on the center display)

JVS0304X

Center display

JVS0182X

BCI OFF indicator

Starting and driving

5-59

5-60

Starting and driving

TURNING THE BCI SYSTEM ON/
OFF

The BCI system automatically turns on every
time the hybrid system is started.
The BCI system can be turned off tempora-
rily by touching the BCI system key

on the

display. The indicator on the BCI system key
turns off and the BCI OFF indicator appears
on the vehicle information display.
When the shift lever is placed in the R
(Reverse) position again, the BCI system is
turned on.

HOW TO ENABLE/DISABLE THE
BCI SYSTEM

The BCI system can be turned off perma-
nently using the center display.

JVS1081X

Perform the following steps to enable or
disable the BCI system.
1. Push the SETTING button

.

2. Touch [Camera/Sonar].
3. Touch [Camera].
4. Touch [Back-up Collision Intervention]

to turn the system ON/OFF.

When the BCI system is disabled by touching
[Back-up Collision Intervention], the BCI
system does not turn on automatically by
the following operations:
. When the shift lever is placed in the R

(Reverse) position

. When the engine is restarted

JVS0479X

BCI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BCI system. Failure to operate

the vehicle in accordance with these
system limitations could result in serious
injury or death.
. Always check your surroundings and

turn to check what is behind you
before backing up.

. The radar sensors detect approach-

ing (moving) vehicles. The radar sen-
sors cannot detect every object such
as:

— Pedestrians, bicycles, animals or

child operated toy vehicles

— A vehicle that passing at speeds

greater than approximately 15
MPH (24 km/h)

. The radar sensors may not detect

approaching vehicles in certain situa-
tions:

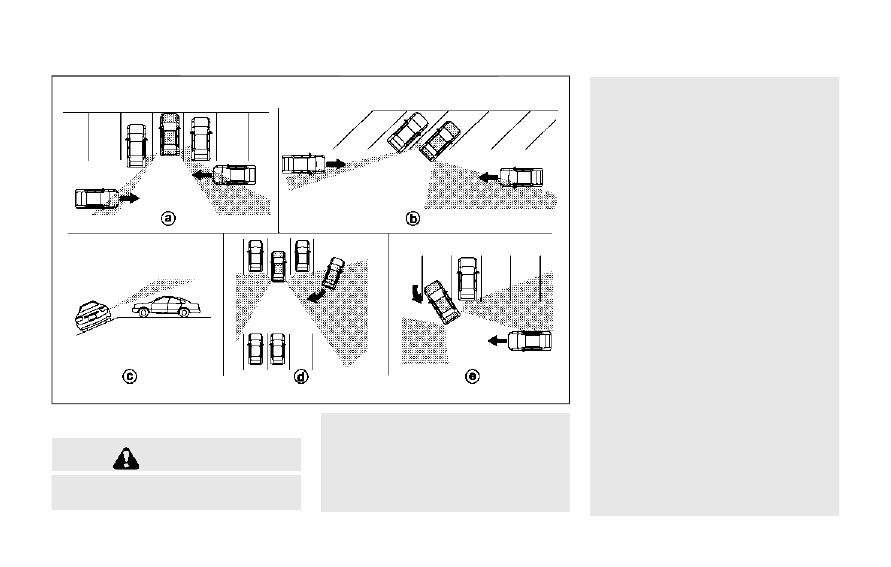

— Illustration a. When a vehicle

parked next to you obstructs the
beam of the radar sensor.

— Illustration b. When the vehicle is

parked in an angled parking space.

— Illustration c. When the vehicle is

parked on inclined ground.

— Illustration d. When an approach-

ing vehicle turns into your vehi-
cle’s parking lot aisle.

— Illustration e. When the angle

formed by your vehicle and ap-
proaching vehicle is small.

. The following conditions may reduce

the ability of the radar sensors to
detect other vehicles:

Starting and driving

5-61

5-62

Starting and driving

— Severe weather

— Road spray

— Ice/frost/dirt build up on the

vehicle

. Do not attach stickers (including

transparent material), install acces-
sories or apply additional paint near
the radar sensors. These conditions
may reduce the ability of the radar
sensors to detect other vehicles.

. The sonar sensors detect stationary

objects behind the vehicle. The sonar
sensor may not detect:

— Small or moving objects

— Wedge-shaped objects

— Object close to the bumper (less

than approximately 1 ft (30 cm))

— Thin objects such as rope, wire

and chain, etc.

. The brake engagement by the BCI

system is not as effective on a slope
as it is on flat ground. When on a
steep slope the system may not
function properly.

. Do not use the BCI system under the

following conditions because the sys-
tem may not function properly.

— When driving with a tire that is

not within normal tire conditions
(for example, tire wear, low tire
pressure, installation of spare tire,
tire chains, non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

. Excessive noise (for example, audio

system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

JVS0700X

Vehicle information display

SYSTEM TEMPORARILY UNA-
VAILABLE

Under the following conditions, a chime will
sound and “BCI NOT AVAILABLE” warning
will appear in the vehicle information display

, and the BCI system will be turned off

automatically.
. If the vehicle is parked in direct sunlight

under high temperature conditions (over
approximately 104°F (40°C)).

. When side radar blockage is detected.
Turn off the BCI system and turn it on again
when the above conditions no longer exist.

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn
off automatically, a chime will sound and
“BCI MALFUNCTION” warning will appear
in the vehicle information display

.

Action to take
Stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the hybrid system off and restart the hybrid
system. If the warning message continues to
appear, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0480X

SYSTEM MAINTENANCE

The two radar sensors

for the BCI system

are located near the rear bumper. Always
keep the area near the radar sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3 m
The manufacturer is not responsible for any
radio or TV interference caused by un-
authorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

Starting and driving

5-63

5-64

Starting and driving

PRECAUTIONS ON CRUISE
CONTROL

. If the cruise control system malfunctions,

it will cancel automatically. The SET
indicator on the vehicle information dis-
play will then blink to warn the driver.

. If the engine coolant temperature be-

comes excessively high, the cruise con-
t r o l

s y s t e m

w i l l

b e

c a n c e l e d

automatically.

. If the SET indicator blinks, turn the cruise

control main switch off and have the
system checked. It is recommended you
visit an INFINITI retailer for this service.

. The SET indicator may sometimes blink

when the cruise control main switch is
turned ON while pushing the ACCEL-
ERATE/RESUME, COAST/SET or
CANCEL switch. To properly set the
cruise control system, perform the steps
below in the order indicated.

WARNING

Do not use the cruise control when
driving under the following conditions:
. when it is not possible to keep the

vehicle at a set speed

. in heavy traffic or in traffic that

varies in speed

. on winding or hilly roads
. on slippery roads (rain, snow, ice,

etc.)

. in very windy areas
Doing so could cause a loss of vehicle
control and result in an accident.

SSD0941

1.

ACCELERATE/RESUME switch

2.

COAST/SET switch

3.

CANCEL switch

4.

MAIN (ON·OFF) switch

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 to 90 MPH (40 to 144 km/h)
without keeping your foot on the accelerator
pedal.
To turn on the cruise control, push the
MAIN switch on. The CRUISE indicator will
come on.
To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (The

CRUISE CONTROL (if so equipped)

CRUISE SET indicator will come on in the
instrument panel.) Take your foot off the
accelerator pedal. Your vehicle will maintain
the set speed.
. To pass another vehicle, depress the

accelerator pedal. When you release the
pedal, the vehicle will return to the
previously set speed.

. The vehicle may not maintain the set

speed on winding or hilly roads. If this
happens, drive without the cruise con-
trol.

To cancel the preset speed, follow any of
these methods:
1. Push the CANCEL button. The SET

indicator will go out.

2. Tap the brake pedal. The SET indicator

will go out.

3. Move the shift lever to the N (Neutral)

position. The SET indicator will go out.

4. Turn the MAIN switch off. Both the

CRUISE indicator and SET indicator will
go out.

. If you depress the brake pedal while

pushing the ACCELERATE/RESUME
or COAST/SET switch and reset at the
cruising speed, the cruise control will
disengage. Turn the MAIN switch off
once and then turn it on again.

. The cruise control will automatically

cancel if the vehicle slows more than 7
MPH (12 km/h) below the set speed.

. If you move the shift lever to N (Neutral)

position, the cruise control will be can-
celed.

To reset at a faster cruising speed, use one
of the following methods:
. Depress the accelerator pedal. When the

vehicle attains the desired speed, push
and release the COAST/SET switch.

. Push and hold the ACCELERATE/RE-

SUME switch. When the vehicle attains
the speed you desire, release the switch.

. Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
about 1 MPH (1.6 km/h).

To reset at a slower cruising speed, use one
of the following methods:
. Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

. Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows down to the desired speed.

. Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by about 1 MPH
(1.6 km/h).

To resume the preset speed, push and
release the ACCELERATE/RESUME
switch. The vehicle will resume the last set
cruising speed when the vehicle speed is over
25 MPH (40 km/h).

Starting and driving

5-65

5-66

Starting and driving

WARNING

Failure to follow the warnings and
instructions for proper use of the ICC
system could result in serious injury or
death.
. ICC is not a collision avoidance or

warning device. For highway use only
and it is not intended for congested
areas or city driving. Failure to apply
the brakes could result in an accident.

. Always observe posted speed limits

and do not set the speed over them.

. Always drive carefully and atten-

tively when using either cruise con-
trol mode. Read and understand the
Owner’s Manual thoroughly before
using the cruise control. To avoid
serious injury or death, do not rely
on the system to prevent accidents or
to control the vehicle’s speed in
emergency situations. Do not use
cruise control except in appropriate
road and traffic conditions.

. In the conventional (fixed speed)

cruise control mode, a warning chime
will not sound to warn you if you are
too close to the vehicle ahead. Pay
special attention to the distance
between your vehicle and the vehicle

ahead of you or a collision could
occur.

The ICC system maintains a selected dis-
tance from the vehicle in front of you within
the speed range of 0 to 90 MPH (0 to 144
km/h) up to the set speed. The set speed can
be selected by the driver between 20 to 90
MPH (32 to 144 km/h).
The vehicle travels at a set speed when the
road ahead is clear.
The ICC system can be set to one of two
cruise control modes.
. Vehicle-to-vehicle distance control

mode:
For maintaining a selected distance
between your vehicle and the vehicle in
front of you up to the preset speed.

. Conventional (fixed speed) cruise control

mode:
For cruising at a preset speed.

INTELLIGENT CRUISE CONTROL
(ICC) (if so equipped)

JVS0711X

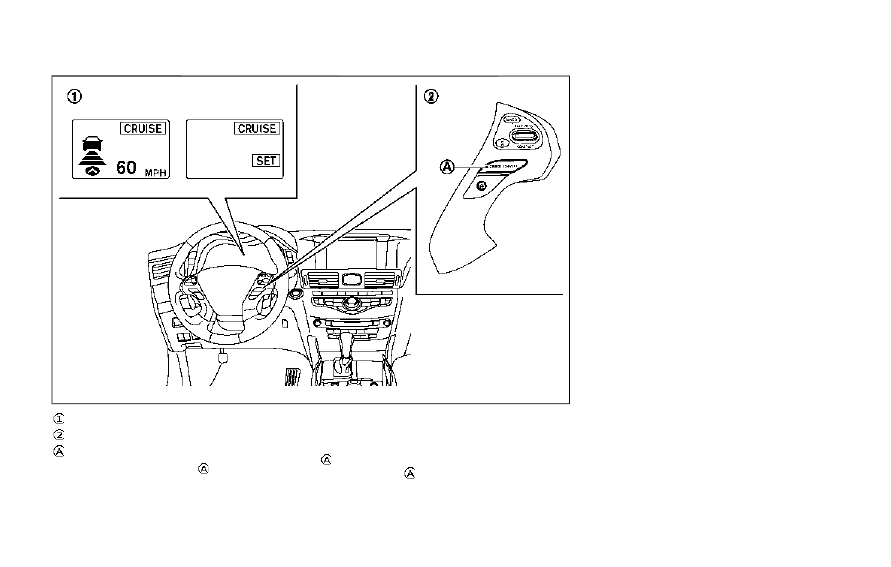

Displays and indicators
ICC switches
MAIN (ON·OFF) switch

Push the MAIN switch

to choose the

cruise control mode between the vehicle-to-
vehicle distance control mode and the con-
ventional (fixed speed) cruise control mode.

Once a control mode is activated, it cannot
be changed to the other cruise control mode.
To change the mode, push the MAIN switch

once to turn the system off. Then push the

MAIN switch

again to turn the system

back on and select the desired cruise control
mode.

Always confirm the setting in the ICC system
display.
For the vehicle-to-vehicle distance control
mode, see “Vehicle-to-vehicle distance con-
trol mode” (P.5-68).
For the conventional (fixed speed) cruise
control mode, see “Conventional (fixed
speed) cruise control mode” (P.5-84).

Starting and driving

5-67

5-68

Starting and driving

SSD0976

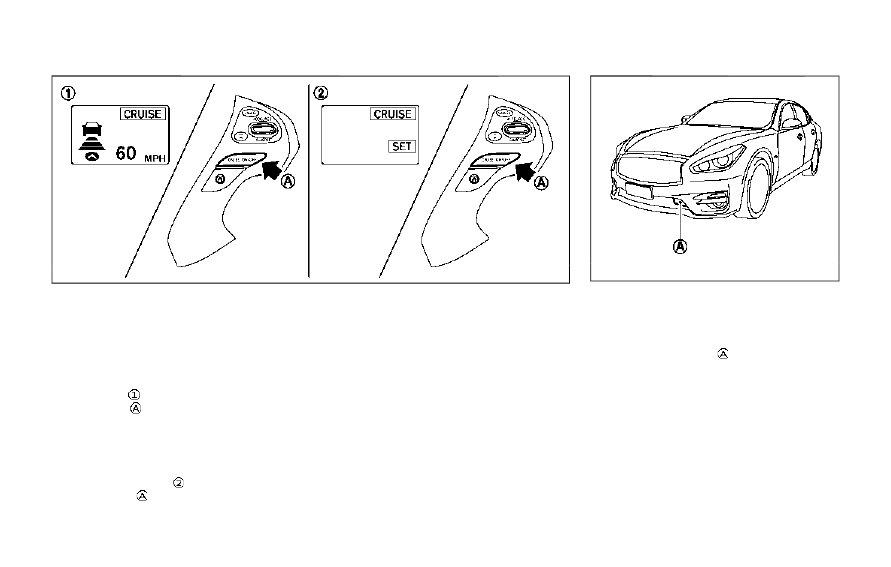

HOW TO SELECT THE CRUISE
CONTROL MODE

Selecting the vehicle-to-vehicle
distance control mode

To choose the vehicle-to-vehicle distance
control mode

, quickly push and release the

MAIN switch

.

Selecting the conventional (fixed
speed) cruise control mode

To choose the conventional (fixed speed)
cruise control mode

, push and hold the

MAIN switch

for longer than approxi-

mately 1.5 seconds. See “Conventional (fixed

speed) cruise control mode” (P.5-84).

VEHICLE-TO-VEHICLE DIS-
TANCE CONTROL MODE

In the vehicle-to-vehicle distance control
mode, the ICC system automatically main-
tains a selected distance from the vehicle
traveling in front of you according to that
vehicle’s speed (up to the set speed), or at
the set speed when the road ahead is clear.

JVS0462X

The system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and
direction.
If the radar sensor

detects a slower

moving vehicle ahead, the system will reduce
the vehicle speed so that your vehicle
follows the vehicle in front at the selected
distance.
The system automatically controls the throt-
tle and applies the brakes (up to approxi-
mately 40% of vehicle braking power) if
necessary.
The detection range of the sensor is approxi-
mately 650 ft (200 m) ahead.
