but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 5 – Entering from the side

Entering from the side

Illustration 5: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

JVS0742X

Illustration 6 – Entering from the side

Illustration 6: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

. The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Starting and driving

5-37

5-38

Starting and driving

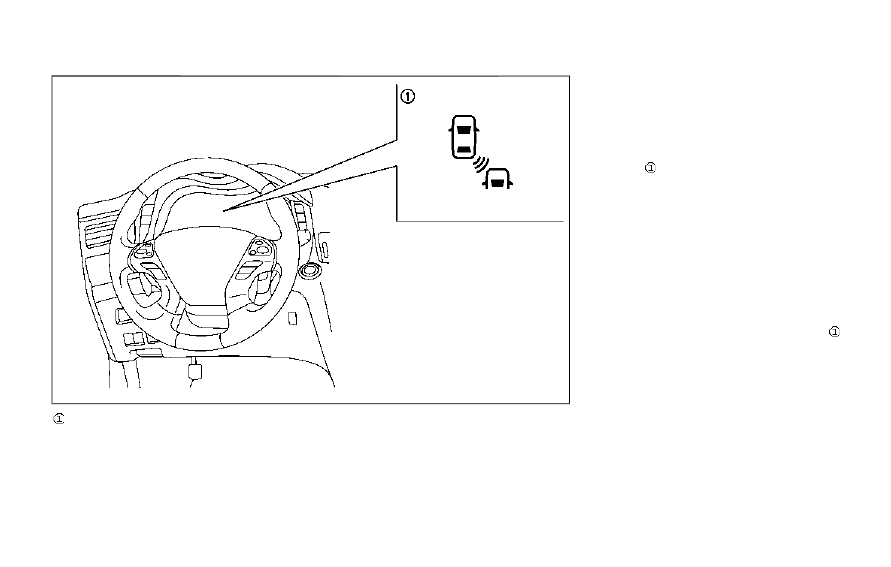

JVS0710X

BSW system warning light (orange)

SYSTEM TEMPORARILY UNA-
VAILABLE

When radar blockage is detected, the system
will be turned off automatically, a beep will
sound and the BSW system warning light
(orange)

will blink. The system is not

available until the conditions no longer exist.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the radar
sensors.
Action to take:
When the above conditions no longer exist,
the system will resume automatically.
If the BSW system warning light (orange)
continues to blink, have the system checked.
It is recommended you visit an INFINITI
retailer for this service.

SYSTEM MALFUNCTION

When the system malfunctions, it will be
turned off automatically, a beep will sound
and the BSW system warning light (orange)
will illuminate.

Action to take:
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the
hybrid system off and restart the hybrid
system.
If the BSW system warning light continues
to illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0480X

SYSTEM MAINTENANCE

The two radar sensors

for the BSW

system are located near the rear bumper.
Always keep the area near the radar sensors
clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-

tional paint near the radar sensors.
Do not strike or damage the area around the
radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3 m
The manufacturer is not responsible for any
radio or TV interference caused by un-
authorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

Starting and driving

5-39

5-40

Starting and driving

WARNING

Failure to follow the warnings and
instructions for proper use of the BSI
system could result in serious injury or
death.
. The BSI system is not a replacement

for proper driving procedures and is
not designed to prevent contact with
vehicles or objects. When changing
lanes, always use the side and rear
mirrors and turn and look in the
direction your vehicle will move to
ensure it is safe to change lanes.
Never rely solely on the BSI system.

. There is a limitation to the detection

capability of the radar. Not every
moving object or vehicle will be
detected. Using the BSI system under
some road, ground, lane marker,
traffic or weather conditions could
lead to improper system operation.
Always rely on your own operation to
avoid accidents.

The BSI system helps alert the driver of other
vehicles in adjacent lanes when changing
lanes, and helps assist the driver to return
the vehicle to the center of the traveling
lane.

JVS0734X

The BSI system uses radar sensors
installed near the rear bumper to detect
other vehicles in an adjacent lane. In addition
to the radar sensors, the BSI system uses a
camera

installed behind the windshield to

monitor the lane markers of your traveling
lane.

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the detec-
tion zone shown as illustrated.
This detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3 m) behind the rear bumper,
and approximately 10 ft (3 m) sideways.

BLIND SPOT INTERVENTION

®

(BSI) (if so equipped)

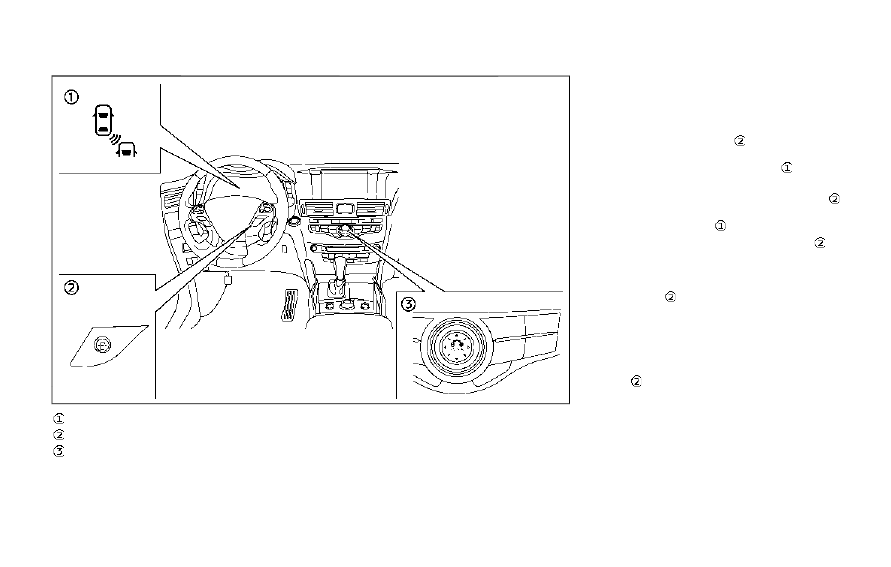

JVS1108X

Side indicator light
BSI ON indicator light (green)/BSI
system warning light (orange)
Dynamic driver assistance switch
Center multi-function control panel

BSI SYSTEM OPERATION

The BSI system operates above approxi-
mately 37 MPH (60 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light
illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indicator
light flashes. The side indicator light con-
tinues to flash until the detected vehicle
leaves the detection zone.
If the BSI system is ON and your vehicle
approaches a lane marker while another
vehicle is in the detection zone, the system
chimes (three times) and the side indicator
light flashes. Then the BSI system slightly
applies the brakes to help return the vehicle
back to the center of the driving lane. The
BSI system operates regardless of turn
signal usage.

NOTE:

. Warning and system application of the

brakes will only be activated if the side
indicator light is already illuminated
when your vehicle approaches a lane
marker. If another vehicle comes into
the detection zone after your vehicle has
crossed a lane marker, no warning or
system application of the brakes will be
activated. (See “BSI driving situations”

Starting and driving

5-41

5-42

Starting and driving

(P.5-45).)

. The BSI system is typically activated

earlier than the Lane Departure Preven-
tion (LDP) system when your vehicle is
approaching a lane marker.

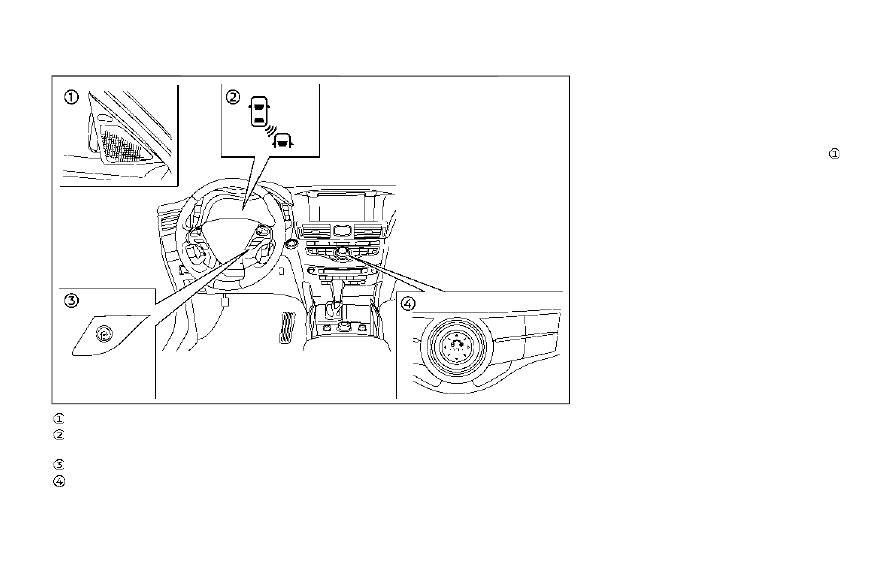

JVS1109X

BSI ON indicator light (green)
Dynamic driver assistance switch
Center multi-function control panel

TURNING THE BSI SYSTEM ON/
OFF

To turn on the BSI system, push the dynamic
driver assistance switch

on the steering

wheel after starting the hybrid system. The
BSI ON indicator light (green)

on the

instrumental panel will illuminate.
Push the dynamic driver assistance switch
again to turn off the BSI system. The BSI ON
indicator light (green)

will turn off.

The dynamic driver assistance switch

is

used for the BSI, Lane Departure Prevention
(LDP) and Distance Control Assist (DCA)
systems. When the dynamic driver assis-
tance switch

is pushed, the LDP and DCA

systems will also turn on or off simulta-
neously. The BSI system can be individually
set to on or off on the center display.
If the system is set to off, the system will not
turn on even if the dynamic driver assistance
switch

is pushed to on. To set the system

to on or off on the center display, see “How
to enable/disable the BSI system” (P.5-44).

Starting and driving

5-43

5-44

Starting and driving

JVS1081X

HOW TO ENABLE/DISABLE THE
BSI SYSTEM

Perform the following steps to enable or
disable the BSI system.
1. Push the SETTING button

.

2. Touch [Driver Assistance].
3. Touch [Blind Spot Assist].
4. Touch [Blind Spot Intervention] to turn

the system ON/OFF.

Setting the side indicator light
brightness

The brightness of the side indicator lights
can be changed using the following steps:

1. Push the SETTING button

and touch

[Driver Assistance].

2. Touch [Blind Spot Assist].
3. Touch [+] or [-] in [Side Indicator Bright-

ness] to select [Bright], [Standard] or
[Dark].

When the brightness setting is changed, the
side indicator lights illuminate for a few
seconds.

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BSI system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The BSI system cannot detect all

vehicles under all conditions.

. The radar sensors may not be able to

detect and activate BSI when certain
objects are present such as:

— Pedestrians, bicycles, animals.

— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Vehicles remaining in the detec-

tion zone when you accelerate
from a stop.

— Oncoming vehicles.

— A vehicle merging into an adja-

cent lane at a speed approxi-
mately the same as your vehicle.

— A vehicle approaching rapidly

from behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

. The radar sensor’s detection zone is

designed based on a standard lane
width. When driving in a wider lane,
the radar sensors may not detect
vehicles in an adjacent lane. When
driving in a narrow lane, the radar
sensors may detect vehicles driving
two lanes away.

. The radar sensors are designed to

ignore most stationary objects, how-
ever objects such as guardrails, walls,
foliage and parked vehicles may oc-
casionally be detected. This is a
normal operation condition.

. The camera may not detect lane

markers in the following situations

and the BSI system may not operate
properly.

— On roads where there are multi-

ple parallel lane markers; lane
markers that are faded or not
painted clearly; yellow painted
lane markers; non-standard lane
markers; lane markers covered
with water, dirt, snow, etc.

— On roads where discontinued lane

markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-
dows, snow, water, wheel ruts,
seams or lines remaining after
road repairs.

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling di-

rection does not align with the
lane markers.

— When traveling close to the ve-

hicle in front of you, which ob-
structs the lane camera unit
detection range.

— When rain, snow or dirt adheres

to the windshield in front of a lane

camera unit.

— When the headlights are not

bright due to dirt on the lens or
if aiming is not adjusted properly.

— When strong light enters a lane

camera unit. (For example: light
directly shines on the front of the
vehicle at sunrise or sunset.)

— When a sudden change in bright-

ness occurs. (For example: when
the vehicle enters or exits a tunnel
or under a bridge.)

. Do not use the BSI system under the

following conditions because the sys-
tem may not function properly.

— During bad weather. (For exam-

ple: rain, fog, snow, etc.)

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or un-

even roads.

— When there is a lane closure due

to road repairs.

— When driving in a makeshift or

temporary lane.

— When driving on roads where the

lane width is too narrow.

— When driving with a tire that is

not within normal tire conditions
(for example, tire wear, low tire
pressure, installation of spare tire,
tire chains, non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

. Excessive noise (for example, audio

system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

BSI DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

Starting and driving

5-45

5-46

Starting and driving

JVS0737X

Illustration 1 – Approaching from behind

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

JVS0738X

Illustration 2 – Approaching from behind

Illustration 2: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

JVS0760X

Illustration 3 – Approaching from behind

Illustration 3: If the BSI system is on and your
vehicle approaches a lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. Then the BSI system
slightly applies the brakes to help return the
vehicle back to the center of the driving lane.

NOTE:

. The radar sensors may not detect vehi-

cles which are approaching rapidly from
behind.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other

vehicle is detected.

JVS0739X

Illustration 4 – Overtaking another vehicle

Overtaking another vehicle

Illustration 4: The side indicator light illumi-
nates if you overtake a vehicle and that
vehicle stays in the detection zone for
approximately 3 seconds.

JVS0740X

Illustration 5 – Overtaking another vehicle

Illustration 5: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the system chimes (twice)
and the side indicator light flashes.

Starting and driving

5-47

5-48

Starting and driving

JVS0761X

Illustration 6 – Overtaking another vehicle

Illustration 6: If the BSI system is on and your
vehicle approaches a lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

NOTE:

. When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

. The radar sensors may not detect slower

moving vehicles if they are passed

quickly.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 7 – Entering from the side

Entering from the side

Illustration 7: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

NOTE:
The radar sensors may not detect a vehicle
which is traveling at about the same speed
as your vehicle when it enters the detection
zone.

JVS0742X

Illustration 8 – Entering from the side

Illustration 8: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the side indicator light
flashes and a chime will sound twice.

NOTE:
If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when another vehicle is detected.

JVS0761X

Illustration 9 – Entering from the side

Illustration 9: If the BSI system is on and your
vehicle approaches the lane marker while
another vehicle is in the detection zone, the
system chimes (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

JVS0742X

Illustration 10 – Entering from the side

Illustration 10: The BSI system will not
operate if your vehicle is on a lane marker
when another vehicle enters the detection
zone. In this case only the BSW system
operates.

NOTE:

. The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Starting and driving

5-49

5-50

Starting and driving

. BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions.
— When the brake pedal is depressed.
— When the vehicle is accelerated dur-

ing BSI system operation.

— When steering quickly
— When the ICC, DCA, PFCW or FEB

warnings sound.

— When the hazard warning flashers

are operated.

— When driving on a curve at a high

speed.

JVS0710X

BSI ON indicator light (green)/BSI
system warning light (orange)

SYSTEM TEMPORARILY UNA-
VAILABLE

. Under the following conditions, a chime

will sound, the BSI ON indicator light
(green)

will blink and the BSI system

will be turned off automatically. The BSI
system will not be available until the
conditions no longer exist.
— When the VDC system (except TCS

function) or ABS operates.

— When the VDC system is turned off.
— When the INFINITI Drive Mode Se-

lector is turned to the SNOW mode.

Action to take:
Turn off the BSI system and turn it on again
when the above conditions no longer exist.
. Under the following conditions, the BSI

system will be turned off automatically, a
chime will sound and the BSI system
warning light (orange)

will blink. The

BSI system is not available until the
conditions no longer exist.
— When the camera detects that the

interior temperature is high (over
approximately 104°F (40°C)).

— When radar blockage is detected.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects

Starting and driving

5-51

5-52

Starting and driving

such as ice, frost or dirt obstructing the radar
sensors.
Action to take:
When the above conditions no longer exist,
turn the BSI system off and turn it on again.
If the BSI system warning light (orange)
continues to blink even after the BSI system
is turned on again, stop the vehicle in a safe
location, place the shift lever in the P (Park)
position and turn the hybrid system off.
Check for and remove objects obscuring the
radar sensors on the rear bumper, and
restart the hybrid system.
If the BSI system warning light (orange)
continues to blink, have the BSI system
checked. It is recommended you visit an
INFINITI retailer for this service.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound
and the BSI system warning light (orange)
will illuminate.
Action to take:
Stop the vehicle in a safe location, place the
shift lever in the P (Park) position, turn the
hybrid system off and restart the hybrid
system.
If the warning light (orange) continues to
illuminate, have the BSI system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0476X

SYSTEM MAINTENANCE

The two radar sensors

for the BSI system

are located near the rear bumper. Always
keep the area near the radar sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.
