ion battery.

. When there is no Energy Flow in the

vehicle.

The Energy Flow and remaining Li-ion
battery charge can be also shown on the
vehicle information display. See “Trip com-
puter” (P.2-28).

FUEL ECONOMY HISTORY

The Fuel Economy History screen appears in
the center display when the screen is in the
Fuel Economy History mode.
1. Push the INFO button on the control

panel.

2. Touch [Fuel Economy History].

JVO0112X

The Fuel Economy History displays the
vehicle’s average fuel consumption and re-
generative electric power at 2 minute inter-
vals.
The displayed values on the screen indicate
general driving conditions. Accuracy varies
with driving habits and road conditions.
1. Regenerated energy in the past 12

minutes: The regenerated energy in the
past 12 minutes is indicated with sym-
bols

. One symbol indicates 30 watt-

hour. The energy of 30 watt-hour illu-
minates a 30 watt bulb for an hour.

2. Fuel consumption (without latest col-

umn) in the past 12 minutes: Fuel con-
sumption in the past 12 minutes is

displayed.

3. Current fuel consumption (Latest col-

umn): The current fuel consumption is
calculated and displayed based on dis-
tance and fuel consumption.

NOTE:
The fuel consumption displays on the upper
side of the fuel economy history display,
and the regenerated energy displays on the
lower side of the fuel economy history.

Hybrid System Overview

Hybrid System-7

Hybrid System-8

Hybrid System Overview

When the vehicle decelerates while the
vehicle is driven with the shift lever in the D
(drive) position or in the manual shift mode,
the Lithium ion (Li-ion) battery can be
charged by the electric motor. The electric
motor converts the energy of the rotating
wheels into electric power under the follow-
ing circumstances:
. When the accelerator pedal is released.

. When the brake pedal is depressed

. When there is no malfunction in the brake

system or the INFINITI Direct Response
Hybrid

®

System

The regenerative brake may not work prop-
erly if the vehicle has tires and road wheels
other than the ones specified in this manual.

Drive your vehicle with smooth acceleration
and deceleration.
. While driving, energy is recovered

through the regenerative brake as the
vehicle decelerates. However, for most
efficient use, do not accelerate or de-
celerate your vehicle more than neces-
sary.

. Avoid abrupt acceleration and decelera-

tion.

. The power of the Lithium ion (Li-ion)

battery can be checked on the Energy
Flow in the center display or Li-ion
battery status meter in the vehicle
information display. See “Energy Flow”
(P.Hybrid System-6) or “Trip computer”
(P.2-28). Gradual or non-abrupt accel-
eration and deceleration will make more
effective use of the electric motor
power, using less gasoline engine power.

. When parking, be sure to place the shift

lever in the P (Park) position. While
driving, place the shift lever in the D
(Drive) position.

The Approaching Vehicle Sound for Pedes-
trians (VSP) system is a function that uses
sound to help alert pedestrians of the
presence of the vehicle when it is being
driven at a low speed in the electric drive
mode under the following conditions:
. The sound starts when the vehicle starts

accelerating.

. The sound stops when the vehicle speed

is more than 19 MPH (30 km/h) while
accelerating.

. The sound starts when the vehicle speed

is less than 16 MPH (25 km/h) while
decelerating.

. The sound stops when the vehicle stops.

. The sound does not stop with the vehicle

in the R (Reverse) position even if the
vehicle stops.

The VSP system is automatically turned on
when the vehicle is in the READY to drive
mode.
If there is a malfunction in the VSP system,
the VSP OFF indicator light in the meter
illuminates. See “Approaching Vehicle Sound
for Pedestrians (VSP) OFF indicator light”
(P.2-18).

REGENERATIVE BRAKE

EFFICIENT USE OF YOUR VEHICLE

APPROACHING VEHICLE SOUND
FOR PEDESTRIANS (VSP) SYSTEM

WARNING

. If the sound from the VSP system is

not heard while driving, stop the
vehicle in a safe and quiet location.
Open a window, and then place the
vehicle in the R (Reverse) position
with the brake pedal firmly de-
pressed. Check that the operating
sound can be heard from the front
side of the vehicle.

. If the sound cannot be heard, it is

recommended that you immediately
contact an INFINITI retailer for in-
spection.

HIGH VOLTAGE COMPONENTS

WARNING

. The INFINITI Direct Response Hy-

brid

®

System uses high voltage up to

approximately 408 volts. The system
can be hot while and after starting.
Be careful of both the high voltage
and the high temperature. Obey the
warning labels attached to the vehi-
cle.

. Never touch, disassemble, remove or

replace the high voltage parts, har-
nesses and their connectors. High
voltage harnesses are orange. Touch-
ing, disassembling, removing or re-
placing those parts and harnesses can
cause severe burns or electric shock
that may result in serious injury or
death.

Hybrid System Overview

Hybrid System-9

HYBRID VEHICLE PRECAUTIONS

Hybrid System-10

Hybrid System Overview

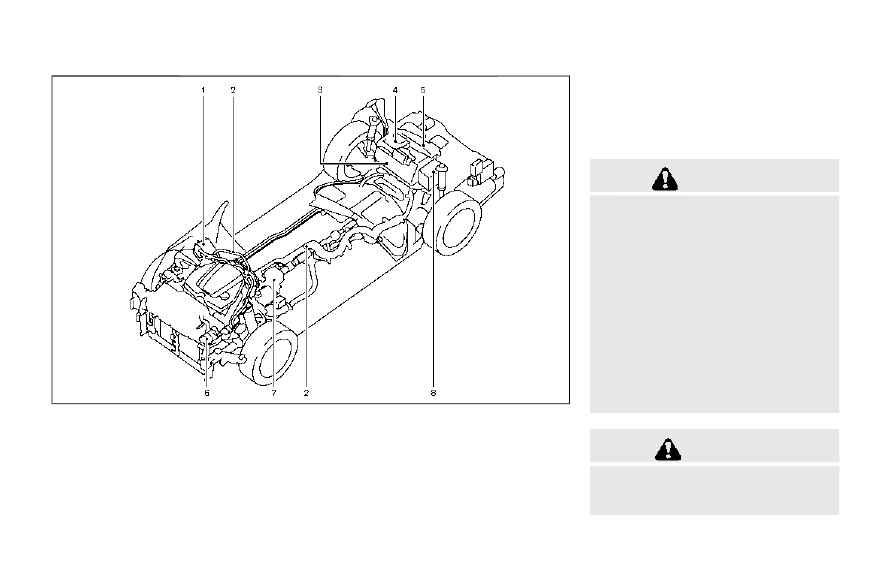

JVO0011X

1. Electric motor inverter
2. High voltage harnesses (orange)
3. Lithium ion (Li-ion) battery
4. DC/DC converter
5. Service plug
6. Electric compressor

7. Electric motor
8. 12-volt battery
The hybrid system uses high voltage up to
approximately 408 volts. High voltage com-
ponents are indicated in the illustration. High
voltage harnesses are orange. The system
can be hot while and after starting. Be

careful of both the high voltage and the
high temperature.

HYBRID VEHICLE CHARACTER-
ISTICS

WARNING

. When you leave your vehicle, be sure

to place the ignition switch in the
OFF position.

. Be sure to put the transmission in the

P (Park) position because the vehicle
can move when the READY to drive
indicator light is on even if the gaso-
line engine is not running. When the
READY to drive indicator light is on,
do not leave your vehicle in a shift
position other than the P (Park)
position. The vehicle will creep and
start abruptly if the accelerator pedal
is depressed by mistake. This may
cause serious injury or death.

CAUTION

If the vehicle is parked for a long period
of time, the battery discharges gradu-
ally. To avoid this occurrence, drive the

vehicle for approximately 30 minutes at
least once every two to three months.
Otherwise, the Lithium ion (Li-ion) bat-
tery may be damaged. If the Li-ion
battery is completely discharged and
the hybrid system cannot be activated,
it is recommended that you contact an
INFINITI retailer.

High voltage parts and harnesses on the
hybrid vehicles emit approximately the same
amount of electromagnetic waves as the
conventional gasoline-powered vehicles or
home electronic appliances despite of their
electromagnetic shieldings. Unwanted noise
may occur in the reception of a mobile two-
way radio.
Charging the Li-ion battery while driving is
important. The vehicle cannot run if the Li-
ion battery is discharged. When in the N
(Neutral), D (Drive) or R (Reverse) position,
and while the accelerator pedal or the brake
pedal is not depressed, the Li-ion battery
does not recharge. Leaving the transmission
in the N (Neutral), D (Drive) or R (Reverse)
position, and while the accelerator pedal or
the brake pedal is not depressed for an
extended period of time (for example, when
the shift lever is in the D (Drive) position and
the vehicle is stopped only by the parking
brake), may discharge the Li-ion battery and
the hybrid system may automatically be

turned off.

JVO0019X

An air vent

is located on the rear parcel

shelf to cool the Li-ion battery. If the vent is
covered, the battery will overheat resulting
in reduced output performance of the hybrid
system. See “Lithium-ion (Li-ion) battery air
vent” (P.7-5).

Hybrid System Overview

Hybrid System-11

Hybrid System-12

Hybrid System Overview

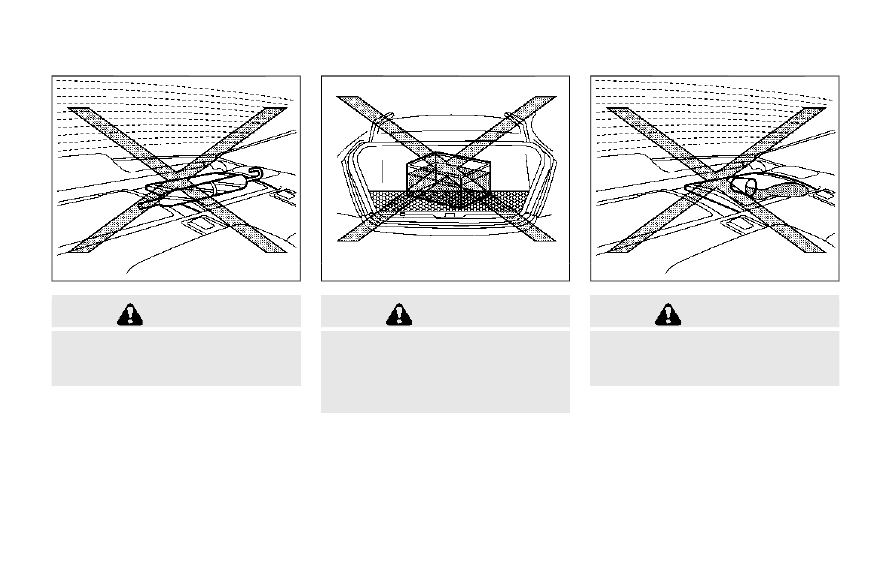

JVO0021X

CAUTION

Do not place objects over or into the air
vent. The Li-ion battery may overheat
and be damaged.

JVO0006X

CAUTION

Do not load large amounts of water in
open containers (aquariums or buckets)
into the vehicle. If the water spills onto
the Li-ion battery, it may cause a short
circuit and damage the battery.

JVO0020X

CAUTION

Do not allow any liquid to get on or in the
air vent. It may cause a short circuit and
damage the Li-ion battery.

Noise and vibration

After the hybrid system is activated, the
following noises and vibrations that are
unique to the hybrid system may occur. This
does not indicate a malfunction.
. Electric motor noise from the engine

compartment

. Noise from the rear of the vehicle when

the hybrid system activates or deacti-
vates

. Noise and vibration when the gasoline

engine starts running or stops

. Operating noise or electric motor noise

when releasing the accelerator pedal or
depressing the brake pedal

. Engine noise due to rapid acceleration

. Fan noise from the air inlet located on the

rear parcel shelf

. Noise from the climate control system

. Noise from the vehicle in order to alert

pedestrians to the presence of an ap-
proaching vehicle. See “Approaching Ve-
hicle Sound for Pedestrians (VSP)
system” (P.Hybrid System-8).

Hybrid System Overview

Hybrid System-13

Hybrid System-14

Hybrid System Overview

MEMO

0 Illustrated table of contents

Seats, seat belts and Supplemental Restraint
System (SRS)....................................................................... 0-2
Exterior front....................................................................... 0-3

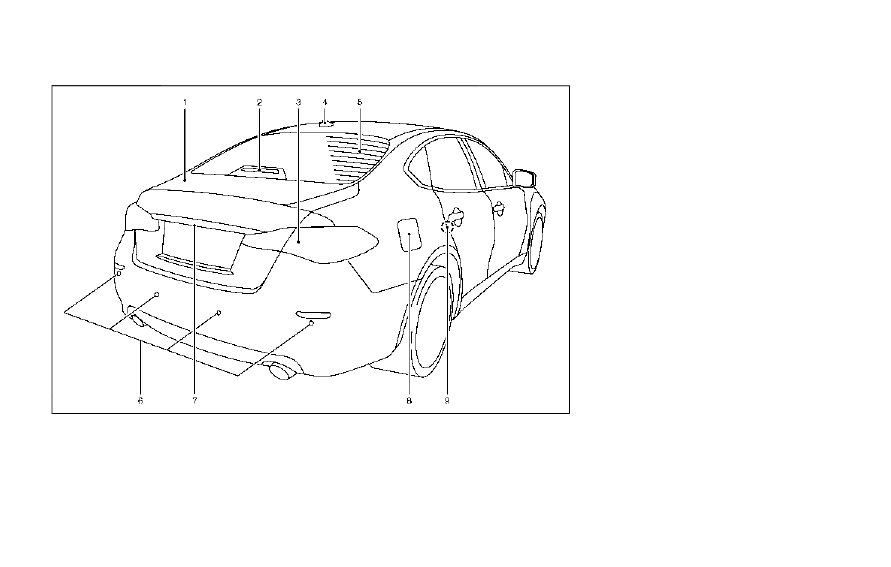

Exterior rear......................................................................... 0-4

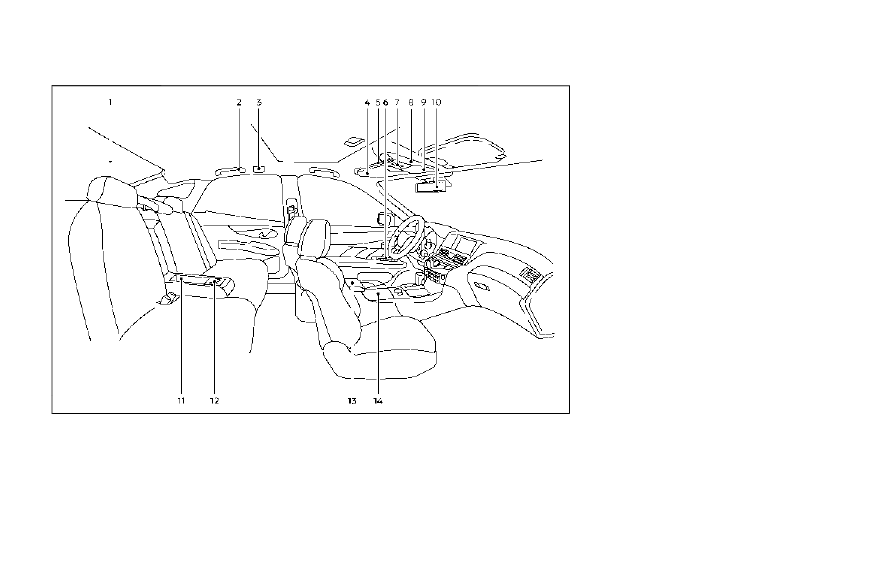

Passenger compartment.................................................. 0-5

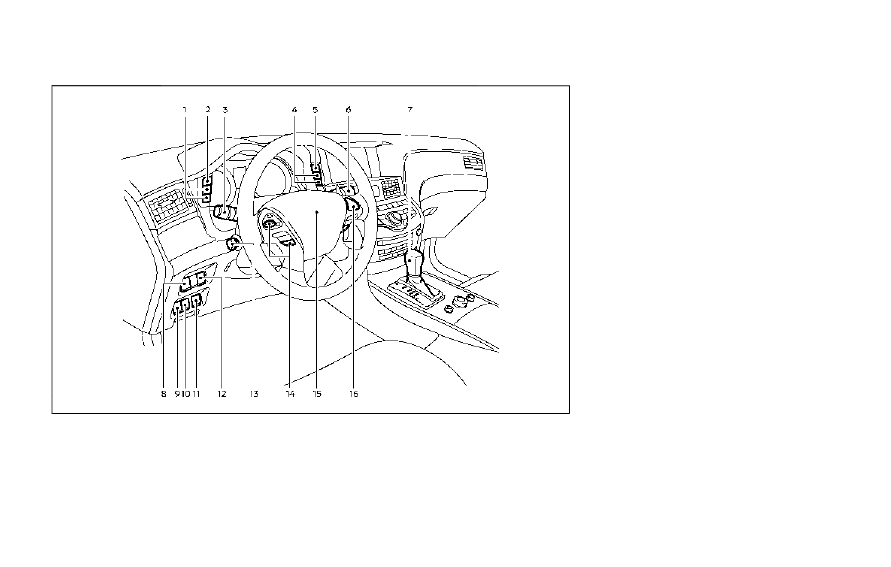

Cockpit.................................................................................. 0-6

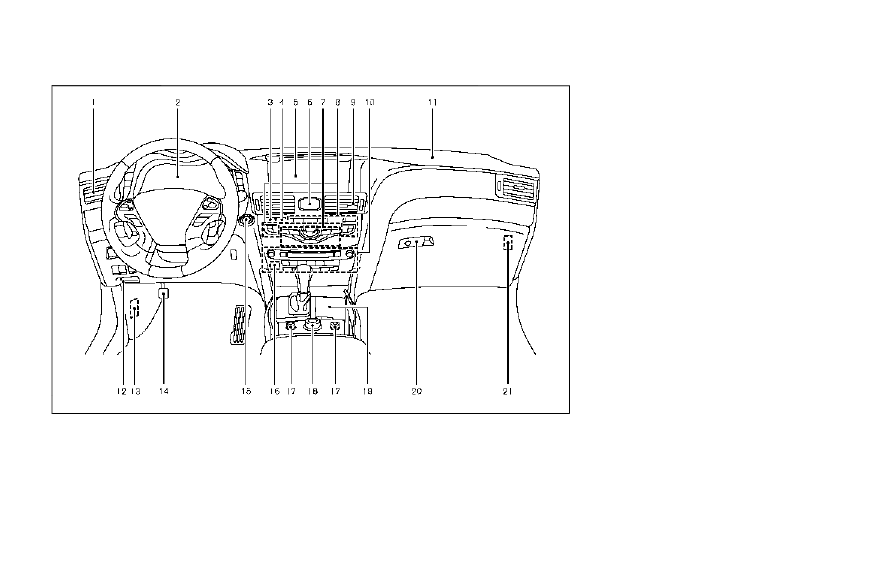

Instrument panel................................................................ 0-8
Meters and gauges........................................................... 0-9
Engine compartment..................................................... 0-10

VQ35HR engine....................................................... 0-10

Warning and indicator lights........................................ 0-11

0-2

Illustrated table of contents

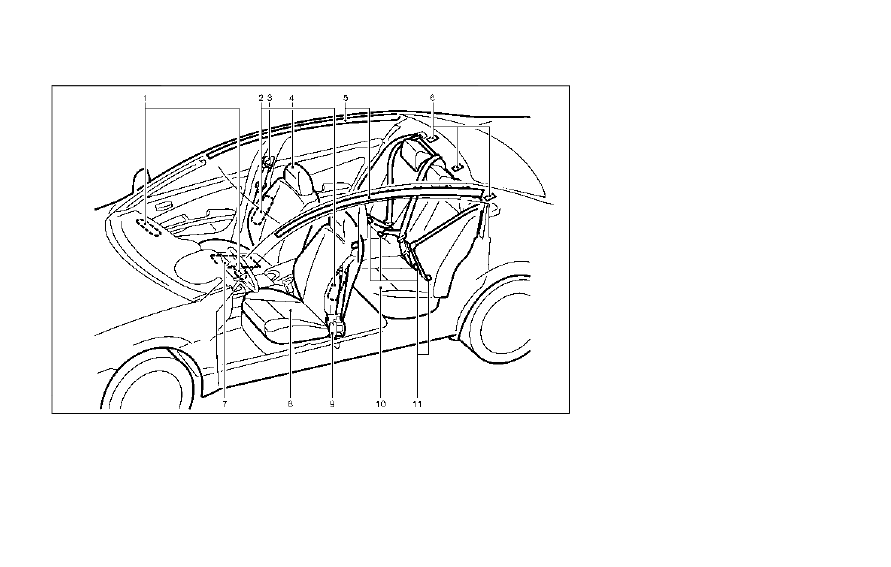

SSI0715

1.

Supplemental front-impact air bags
(P.1-37)

2.

Front seat-mounted side-impact sup-
plemental air bags (P.1-37)

3.

Seat belts (P.1-9)

4.

Head restraints/headrests (P.1-5)

5.

Roof-mounted curtain side-impact and
rollover supplemental air bags (P.1-37)

6.

Child restraint anchor points (for top
tether strap child restraint) (P.1-23,
P.1-29, P.1-33)

7.

Occupant classification sensor (pattern
sensor) (P.1-43)

8.

Front seats (P.1-3)

9.

Seat belts with pretensioners (P.1-49)

10. Rear seats

— Child restraints (P.1-19)

11. LATCH (Lower Anchors and Tethers

for CHildren) system (P.1-21)

SEATS, SEAT BELTS AND
SUPPLEMENTAL RESTRAINT
SYSTEM (SRS)

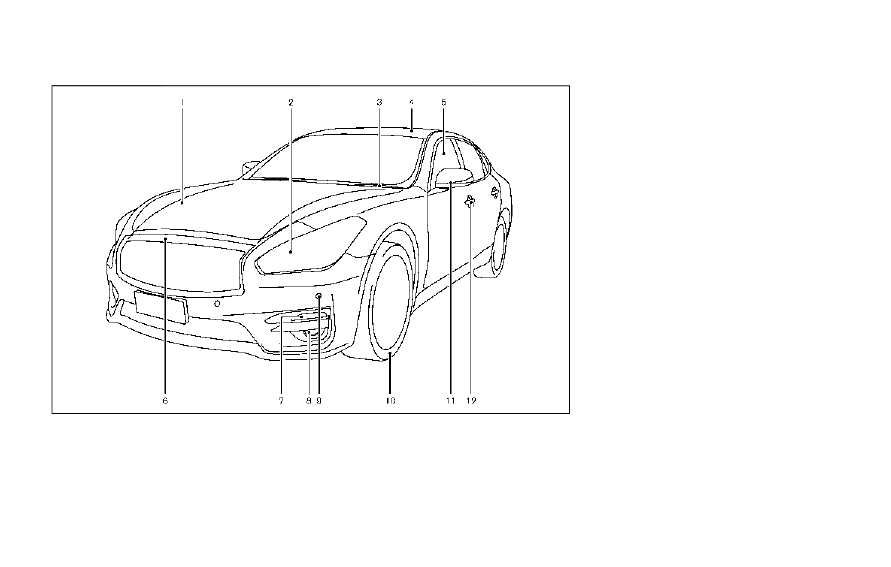

JVC0984X

1.

Hood (P.3-17)

2.

Headlight
— Operation (P.2-38)
— Bulb replacement (P.8-23)
— Adaptive Front lighting System
(AFS) (if so equipped) (P.2-40)

3.

Windshield wiper and washer
— Operation (P.2-35)
— Maintenance (P.8-17)

4.

Moonroof (P.2-56)

5.

Power windows (P.2-54)

6.

Front view camera (if so equipped)
(P.4-10)

7.

Turn signal (P.2-38)

8.

Fog light (P.2-43)

9.

Sonar sensor (if so equipped)
— Around View

®

Monitor (P.4-10)

10. Tires

— Wheel and tires (P.8-26, P.10-7)
— Flat tire (P.6-3)
— Tire pressure monitoring system
(TPMS) (P.2-15, P.5-5)

11. Outside mirrors (P.3-26)

— Side turn signal lights (P.2-42)
— Side view camera (if so equipped)
(P.4-10)

12. Doors

— Keys (P.3-2)
— Door locks (P.3-4)
— Intelligent Key system (P.3-7)
— Remote keyless entry system
(P.3-14)
— Welcome light (P.2-59)

Illustrated table of contents

0-3

EXTERIOR FRONT

0-4

Illustrated table of contents

JVC0698X

1.

Trunk
— Intelligent Key system (P.3-7)
— Remote keyless entry system
(P.3-14)
— Trunk lid (P.3-18)
— 12-volt battery (P.8-13)

2.

High-mounted stop light (P.8-23)

3.

Rear combination light (P.8-23)

4.

Satellite antenna (P.4-38)

5.

Rear window defroster (P.2-37)

6.

Sonar sensor (if so equipped)
— Around View

®

Monitor (P.4-10)

7.

Rear view camera (P.4-3, P.4-10)

8.

Fuel-filler door
— Operation (P.3-21)
— Fuel information (P.10-3)

9.

Child safety rear door locks (P.3-6)

EXTERIOR REAR

JVC1099X

1.

Rear sunshade (if so equipped) (P.2-58)

2.

Coat hooks (P.2-53)

3.

Rear personal light (P.2-60)

4.

Sun visors (P.3-24)

5.

Microphone
— Bluetooth

®

Hands-Free Phone Sys-

tem*

6.

Power windows (P.2-54)

7.

Moonroof switch (P.2-56)

8.

Map light (P.2-60)
— Active noise cancellation system
(P.5-127)

— SOS call switch*

9.

Sunglasses holder (P.2-50)

10. Inside rearview mirror

— Operation (P.3-25)
— HomeLink

®

(P.2-62)

11. Rear armrest (P.1-4)
12. Rear cup holders (P.2-49)
13. Console box

— Power outlet (P.2-48)
— USB connection port*
— Auxiliary input jack*

14. Front cup holders (P.2-49)
*:

Refer to the Infiniti InTouch Owner’s
Manual.

Illustrated table of contents

0-5

PASSENGER COMPARTMENT

0-6

Illustrated table of contents

JVC1098X

1.

Instrument brightness control switch
(P.2-42)

2.

Adaptive Front lighting System (AFS)
switch (if so equipped) (P.2-40)

3.

Headlight, fog light and turn signal
switch (P.2-38)

4.

Trip computer switch (P.2-28)

5.

TRIP/RESET switch for twin trip od-
ometer (P.2-7)

6.

Windshield wiper and washer switch
(P.2-35)

7.

Shift lever (P.5-15)

8.

Vehicle Dynamic Control (VDC) OFF
switch (P.5-122)

9.

Rear sunshade switch (if so equipped)
(P.2-58)

10. Steering heater switch (if so equipped)

(P.2-43)

11. Trunk lid release switch (P.3-18)
12. W a r n i n g s y s t e m s s w i t c h ( i f s o

equipped) (P.5-21, P.5-31)

13. Electric tilting/telescopic steering

wheel lever (P.3-24)

14. Steering-wheel-mounted controls (left

side)
— Audio control steering switch*
— Voice recognition system switch*
— Bluetooth

®

Hands-Free Phone Sys-

tem switch*

15. Steering wheel

— Horn (P.2-44)
— Driver supplemental air bag (P.1-37)
— Heated steering wheel (if so
equipped) (P.2-43)

COCKPIT

16. Steering-wheel-mounted controls

(right side)
— Cruise control switches (P.5-64)
— Intelligent Cruise Control (ICC)
switches (if so equipped) (P.5-66)
— Dynamic driver assistance switch (if
so equipped) (P.5-21, P.5-40, P.5-88)

*:

Refer to the Infiniti InTouch Owner’s
Manual.

Illustrated table of contents

0-7

0-8

Illustrated table of contents

JVO0132X

1.

Side ventilator (P.4-32)

2.

Meters and gauges (P.2-6)

3.

Hazard warning flasher switch (P.6-2)

4.

Rear window and outside mirror
defroster switch (P.2-37)

5.

Center display*

— Navigation system* (if so equipped)
— Around View

®

Monitor (if so

equipped) (P.4-10)
— RearView Monitor (if so equipped)
(P.4-3)

6.

Clock (P.2-48)

7.

Center multi-function control panel*

8.

Automatic climate control system
(P.4-32)

9.

Center ventilator (P.4-32)

10. Audio system*
11. Front passenger supplemental air bag

(P.1-37)

12. Hood release handle (P.3-17)
13. Fuse box cover (P.8-19)
14. Parking brake

— Parking (P.5-18)

15. Push-button ignition switch (P.5-9)
16. Front passenger air bag status light

(P.1-45)

17. Climate controlled seat switch (if so

equipped) (P.2-45)/Seat heater switch
(if so equipped) (P.2-44)

18. INFINITI Drive Mode Selector (P.5-19)
19. Storage box (P.2-52)

— Power outlet (P.2-48)

20. Glove box lid release handle (P.2-51)
21. Trunk release power cancel switch

(P.3-20)

*:

Refer to the Infiniti InTouch Owner’s
Manual.

INSTRUMENT PANEL
