6-2

In case of emergency

SIC2574

Push the switch on to warn other drivers
when you must stop or park under
emergency conditions. All turn signal lights
will flash.

WARNING

. If stopping for an emergency, be sure to

move the vehicle well off the road.

. Do not use the hazard warning flashers

while moving on the highway unless
unusual circumstances force you to drive
so slowly that your vehicle might be-
come a hazard to other traffic.

. Turn signals do not work when the

hazard warning flasher lights are on.

The flasher can be actuated with the
ignition switch in any position.

Some state laws may prohibit the use of
the hazard warning flasher switch while
driving.

In the event of a roadside emergency,
Roadside Assistance Service is available to
you. Please refer to your Warranty Informa-
tion Booklet (U.S.) or Warranty & Roadside
Assistance Information Booklet (Canada)
for details.

HAZARD WARNING FLASHER SWITCH

ROADSIDE ASSISTANCE PROGRAM

To shut off the engine in an emergency
situation while driving, perform the follow-
ing procedure:
. Rapidly push the push-button ignition

switch 3 consecutive times in less than
1.5 seconds, or

. Push and hold the push-button ignition

switch for more than 2 seconds.

TIRE PRESSURE MONITORING SYS-
TEM (TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears on the dot
matrix crystal display, one or more of your
tires is significantly under-inflated. If the
vehicle is being driven with low tire
pressure, the TPMS will activate and warn
you of it by the low tire pressure warning
light. This system will activate only when
the vehicle is driven at speeds above 16
MPH (25 km/h). For more details, see
“Warning/indicator lights and audible re-
minders

” (P.2-10) and “Tire Pressure Mon-

itoring System (TPMS)

” (P.5-4).

WARNING

. If the low tire pressure warning light

illuminates while driving, avoid sudden
steering maneuvers or abrupt braking,
reduce vehicle speed, pull off the road to
a safe location and stop the vehicle as
soon as possible. Driving with under-
inflated tires may permanently damage

the tires and increase the likelihood of
tire failure. Serious vehicle damage
could occur and may lead to an accident
and could result in serious personal
injury. Check the tire pressure for all
four tires. Adjust the tire pressure to the
recommended COLD tire pressure shown
on the Tire and Loading Information
label to turn the low tire pressure
warning light OFF. If the light still
illuminates while driving after adjusting
the tire pressure, a tire may be flat. If
you have a flat tire, replace it with a
spare tire as soon as possible.

. When a spare tire is mounted or a wheel

is replaced, the TPMS will not function
and the low tire pressure warning light
will flash for approximately 1 minute.
The light will remain on after 1 minute.
Contact your INFINITI retailer as soon as
possible for tire replacement and/or
system resetting.

. Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the TPMS.

. Do not inject any tire liquid or aerosol

tire sealant into the tires, as this may
cause a malfunction of the tire pressure
sensors (for models not equipped with

In case of emergency

6-3

EMERGENCY ENGINE SHUT OFF

FLAT TIRE

6-4

In case of emergency

the emergency tire puncture repair kit).

. If you used the Emergency Tire Sealant

to repair a minor tire puncture, your
INFINITI retailer will also need to replace
the TPMS sensor in addition to repairing
or replacing the tire (for models
equipped with the emergency tire punc-
ture repair kit).

. INFINITI recommends using only NISSAN

Genuine Emergency Tire Sealant pro-
vided with your vehicle. Other tire
sealants may damage the valve stem
seal which can cause the tire to lose air
pressure (for models equipped with the
emergency tire puncture repair kit).

CHANGING FLAT TIRE (for models
with spare tire)

If you have a flat tire, follow the instruc-
tions below.

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.

3. Park on a level surface and apply the

parking brake.

4.

Automatic Transmission model:

Move the shift lever to the P (Park)
position.

Manual Transmission model:

Move the shift lever to the R (Reverse)
position.

5. Turn off the engine.

6. Raise the hood to warn other traffic,

and to signal professional road assis-
tance personnel that you need assis-
tance.

7. Have all passengers get out of the

vehicle and stand in a safe place, away
from traffic and clear of the vehicle.

WARNING

. Make sure the parking brake is securely

applied and the manual transmission is
shifted into R (Reverse), or the automatic

transmission into P (Park).

. Never change tires when the vehicle is

on a slope, ice or slippery areas. This is
hazardous.

. Never change tires if oncoming traffic is

close to your vehicle. Wait for profes-
sional road assistance.

MCE0001A

Blocking wheels

Place suitable blocks

*

1

at both the front

and back of the wheel diagonally opposite
the flat tire to prevent the vehicle from
moving when it is jacked up.

WARNING

Be sure to block the wheel as the vehicle
may move and result in personal injury.

SCE0804

Getting the spare tire and tools

1. Fold the separator down.

2. Raise the trunk floor board, and then

hang it on the edge of the trunk
opening using the hook.

SCE0800

3. Remove the jacking tool case.

4. Remove the retainer by turning it

counterclockwise, and then remove
the spare tire.

In case of emergency

6-5

6-6

In case of emergency

SCE0801

5. Remove the jack storage lid, and then

remove the jack.

Jacking up the vehicle and remov-
ing the damaged tire

WARNING

. Never get under the vehicle while it is

supported only by the jack. If it is
necessary to work under the vehicle,
support it with safety stands.

. Use only the jack provided with your

vehicle to lift the vehicle. Do not use the
jack provided with your vehicle on other

vehicles. The jack is designed for lifting
only your vehicle during a tire change.

. Use the correct jack-up points. Never use

any other part of the vehicle for jack
support.

. Never jack up the vehicle more than

necessary.

. Never use blocks on or under the jack.
. Do not start or run the engine while

vehicle is on the jack, as it may cause
the vehicle to move. This is especially
true for vehicles with limited slip differ-
entials.

. Do not allow passengers to stay in the

vehicle while it is on the jack.

Carefully read the caution label attached to
the jack body and the following instruc-
tions.

SCE0647

Jack-up point

1. Place the jack directly under the jack-up

point as illustrated so the top of the
jack contacts the vehicle at the jack-up
point. Align the jack head between the
two notches in the front or the rear as
shown. Also fit the groove of the jack
head between the notches as shown.

The jack should be used on level firm
ground.

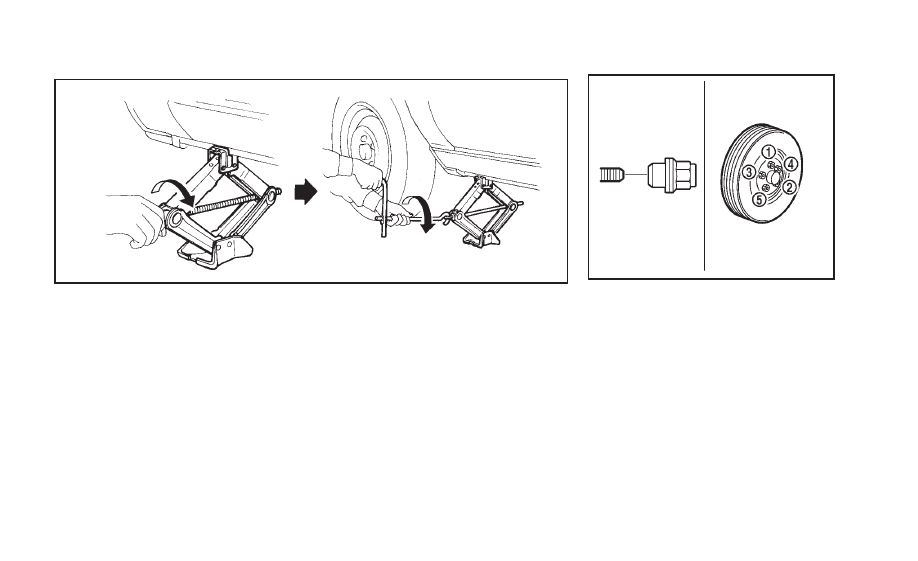

SCE0504

2. Loosen each wheel nut one or two turns

by turning counterclockwise with the
wheel nut wrench.

Do not remove the

wheel nuts until the tire is off the
ground.

3. To lift the vehicle, securely hold the

jack lever and rod with both hands as
shown above. Carefully raise the vehi-
cle until the tire clears the ground.
Remove the wheel nuts, and then
remove the tire.

SCE0661

Installing the spare tire

The T-type spare tire is designed for
emergency use. (See specific instructions
under the heading

“Wheels and tires” (P.8-

30).)

1. Clean any mud or dirt from the surface

between the wheel and hub.

2. Carefully put the spare tire on and

tighten the wheel nuts finger tight.
Check that all the wheel nuts contact
the wheel surface horizontally.

When replacing a front tire, make sure
that the hole in the spare tire wheel is
aligned with the pin on the brake rotor.

In case of emergency

6-7

6-8

In case of emergency

3. With the wheel nut wrench, tighten

wheel nuts alternately and evenly in the
sequence as illustrated (

*

1

,

*

2

,

*

3

,

*

4

,

*

5

) until they are tight.

4. Lower the vehicle slowly until the tire

touches the ground. Then, with the
wheel nut wrench, tighten the wheel
nuts securely in the sequence as
illustrated. Lower the vehicle comple-
tely.

WARNING

. Incorrect wheel nuts or improperly tigh-

tened wheel nuts can cause the wheel to
become loose or come off. This could
cause an accident.

. Do not use oil or grease on the wheel

studs or nuts. This could cause the nuts
to become loose.

. Retighten the wheel nuts when the

vehicle has been driven for 600 miles
(1,000 km) (also in cases of a flat tire,
etc.).

.

As soon as possible, tighten the
wheel nuts to the specified torque
with a torque wrench.

Wheel nut tightening torque:

80 ft-lb (108 N·m)

The wheel nuts must be kept tightened
to specifications at all times. It is
recommended that the wheel nuts be
tightened to specifications at each
lubrication interval.

.

Adjust tire pressure to the COLD
pressure.

COLD pressure:

After the vehicle has been parked for 3
hours or more or driven less than 1
mile (1.6 km).

COLD tire pressures are shown on the
Tire and Loading Information label
affixed to the driver side center pillar.

5. Securely store the flat tire and jacking

equipment in the vehicle.

6. Place the jacking tool case and the

trunk floor board over the damaged
tire.

7. Close the trunk.

WARNING

. Always make sure that the spare tire and

jacking equipment are properly secured

after use. Such items can become
dangerous projectiles in an accident or
sudden stop.

. The spare tire is designed for emergency

use. See specific instructions under the
heading

“Wheels and tires” (P.8-30).

REPAIRING FLAT TIRE (for models
with emergency tire puncture repair
kit)

WARNING

. After using Emergency Tire Sealant to

repair a minor tire puncture, do not drive
the vehicle at speeds faster than 50 MPH
(80 km/h).

. Immediately after using the Emergency

Tire Sealant to repair a minor tire
puncture, take your vehicle to an INFINITI
retailer to inspect, and repair or replace
the tire. The Emergency Tire Sealant
cannot permanently seal a punctured
tire. Continuing operation of the vehicle
without a permanent tire repair can lead
to a crash.

. If you used the Emergency Tire Sealant

to repair a minor tire puncture, your
INFINITI retailer will also need to replace
the TPMS sensor in addition to repairing
or replacing the tire.

. INFINITI recommends using only NISSAN

Genuine Emergency Tire Sealant pro-
vided with your vehicle. Other tire
sealants may damage the valve stem
seal which can cause the tire to lose air
pressure.

This vehicle does not have a spare tire. The
emergency tire puncture repair kit (Emer-
gency Tire Sealant) is supplied with the
vehicle instead of a spare tire. It can be
used to temporarily repair minor tire
punctures.

If possible, have the vehicle towed to a
facility that can repair or replace the flat
tire. Using the emergency tire puncture
repair kit may cause a malfunction of the
tire pressure sensor and cause the low tire
pressure warning light to illuminate.

If you have a flat tire, follow the instruc-
tions below.

CAUTION

. To avoid the emergency tire puncture kit

being damaged during storage or use:

— Only use the emergency tire punc-

ture repair kit on your vehicle. Do not
use it on other vehicles.

— Only use the kit to inflate the tires

of your vehicle and to check the
vehicle

’s tire pressure.

— Only plug the compressor into a 12V

DC car power point.

— Keep the kit free of water and dirt.
— Do not disassemble or modify the

kit.

— Do not drop the kit or allow hard

impacts to the kit.

. Do not use the emergency tire puncture

repair kit under the following conditions.
Contact an INFINITI retailer or profes-
sional road assistance.

— when the sealant has passed its

expiration date (shown on the label
attached to the bottle)

— when the cut or the puncture is

approximately 0.25 in (6 mm) or
longer

— when the tire sidewall is damaged
— when the vehicle has been driven

with extremely low tire pressure

— when the tire has come off the

inside or the outside of the wheel.

— when the tire wheel is damaged
— when two or more tires are flat

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.

3. Park on a level surface and apply the

parking brake.

4.

Automatic Transmission models:

Move the shift lever to the P (Park)
position.

Manual Transmission models:

Move the shift lever to the R (Reverse)
position.

5. Turn off the engine.

In case of emergency

6-9

6-10

In case of emergency

6. Raise the hood to warn other traffic and

to signal professional road assistance
personnel that you need assistance.

7. Have all passengers get out of the

vehicle and stand in a safe place, away
from traffic and clear of the vehicle.

WARNING

. Make sure the parking brake is securely

applied and the manual transmission is
shifted into R (Reverse) or the automatic
transmission into P (Park).

. Never repair tires when the vehicle is on

a slope, ice or slippery areas. This is
hazardous.

. Never repair tires if oncoming traffic is

close to your vehicle. Wait for profes-
sional road assistance.

SCE0887

Getting emergency tire puncture
repair kit

Take out the emergency tire puncture
repair kit located under the cargo room or
in the trunk. The repair kit consists of the
following items:

*

1

Tire sealant bottle

*

2

Air compressor*

*

3

Speed restriction sticker

*: The compressor shape may differ
depending on the models.

NOTE:

For models with the emergency tire punc-

ture repair kit, a spare tire, jack and rod
are not equipped as standard. These parts
are dealer options. Contact an INFINITI
retailer about obtaining these parts. See
“Changing flat tire (for models with spare
tire)

” (P.6-4) for usage of jacking tools and

tire replacement.

Before using emergency tire punc-
ture repair kit

. If any foreign object (for example, a

screw or nail) is embedded in the tire,
do not remove it.

. Check the expiration date of the sealant

(shown on the label attached to the
bottle). Never use a sealant whose
expiration date has passed.

Repairing tire

WARNING

Observe the following precautions when
using the tire repair compound.

. Swallowing the compound is dangerous.

Immediately drink as much water as
possible and seek prompt medical as-
sistance.

. Rinse well with lots of water if the

compound comes into contact with skin
or eyes. If irritation persists, seek
prompt medical attention.

. Keep the repair compound out of the

reach of children.

. The emergency repair compound may

cause a malfunction of the tire pressure
sensors and cause the low tire pressure
warning light to illuminate. Have the tire
pressure sensor replaced as soon as
possible.

NOTE:

Do not remove any nails or screws that
have penetrated the tire when performing
repairs.

SCE0867

1. Take out the speed restriction sticker

from the air compressor*, then put it in
a location where the driver can see it
while driving.

*: The compressor shape may differ
depending on the models.

CAUTION

Do not put the speed restriction label on the
steering wheel pad, the speedometer or the
warning light locations.

SCE0868

2. Take the hose

*

1

and the power plug

*

2

out of the air compressor. Remove

the cap of the bottle holder from the air
compressor.

In case of emergency

6-11

6-12

In case of emergency

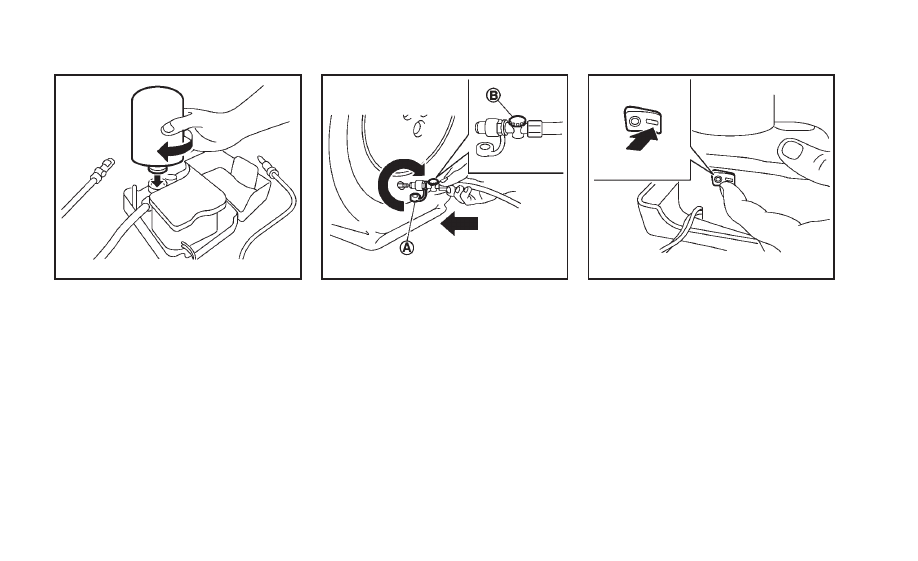

SCE0869

3. Remove the cap from the tire sealant

bottle, and screw the bottle clockwise
onto the bottle holder. (Leave the bottle
seal intact. Screwing the bottle onto
the bottle holder will pierce the seal of
the bottle.)

4. Remove the cap from the tire valve on

the flat tire.

SCE0870

5. Remove the protective cap

*

A

of the

hose and screw the hose securely onto
the tire valve. Make sure that the
pressure release valve

*

B

is securely

tightened. Make sure that the air
compressor switch is in the OFF (

*)

position, and then insert its power plug
into the power outlet in the vehicle.

SCE0871

6. Push the ignition switch to the

“ACC”

position. Then turn the compressor
switch to the ON (

−) position and inflate

the tire up to the pressure that is
specified on the tire and loading
information label affixed to the driver

’s

side center pillar if possible, or to the
minimum of 26 psi (180 kPa). Turn the
air compressor off briefly in order to
check the tire pressure with the pres-
sure gauge.

If the tire is inflated to higher than the
specified pressure, lower the tire pres-
sure by releasing air with the pressure
release valve.

NOTE:
The compressor tire pressure gauge
may show a pressure reading of 87 psi
(600 kPa) for about 30 seconds while
inflating the tire. The pressure gauge is
indicating the pressure inside the
sealant can. When the sealant has
been injected into the tire the pressure
gauge will drop and indicate actual tire
pressure.

WARNING

. To avoid serious personal injury while

using the emergency tire puncture repair
kit:

— Securely tighten the compressor

hose to the tire valve. Failure to do
so can cause the sealant to spray
into the air and get into your eyes or
on the skin.

. Do not stand directly beside the da-

maged tire while it is being inflated
because of the risk of the rupture. If
there are any cracks or bumps, turn the
compressor off immediately.

If the tire pressure does not increase to

26 psi (180 kPa) within 10 minutes, the
tire may be seriously damaged and

the

tire cannot be repaired with this tire
repair kit. Contact an INFINITI retailer.

7. When the tire pressure is at the

specified amount, turn the air compres-
sor off. If the pressure cannot be
inflated to the specified amount, the
air compressor can be turned off at the
minimum of 26 psi (180 kPa). Remove
the power plug from the power outlet
and quickly remove the hose from the
tire valve. Attach the protective cap and
valve cap. Properly stow the emergency
tire puncture repair kit in the trunk.

CAUTION

To avoid serious personal injury when
stowing the emergency tire puncture repair
kit:

. Keep the sealant bottle screwed into the

compressor. Failure to do so can cause
the sealant to spray into the air and get
into your eyes or on the skin.

8. Immediately drive the vehicle for 10

minutes or 2 miles (3 km) at a speed of

50 MPH (80 km/h) or less.

9. After driving, make sure that the air

compressor switch is in the OFF posi-
tion, then screw the hose securely onto
the tire valve. Check the tire pressure
with the pressure gauge. The temporary
repair is completed if the tire pressure
does not drop.

Make sure the pressure is adjusted to
the pressure that is specified on the
tire and loading information label
before driving.

10. If the tire pressure drops, repeat the

steps from 5 to 9. If the pressure drops
again or under 19 psi (130 kPa),

the

tire cannot be repaired with this tire
repair kit. Contact an INFINITI retailer.

The sealant bottle and hose can not be
reused to repair another punctured tire.
Contact an INFINITI retailer to purchase
replacements.

After repairing tire

See an INFINITI retailer for tire repair/
replacement as soon as possible.

In case of emergency

6-13

6-14

In case of emergency

WARNING

. After using Emergency Tire Sealant to

repair a minor tire puncture, do not drive
the vehicle at speeds faster than 50 MPH
(80 km/h).

. Immediately after using Emergency Tire

Sealant to repair a minor tire puncture,
take your vehicle to an INFINITI retailer
to inspect, and repair or replace the tire.
The Emergency Tire Sealant cannot
permanently seal a punctured tire. Con-
tinuing operation of the vehicle without
a permanent tire repair can lead to a
crash.

. If you used Emergency Tire Sealant to

repair a minor tire puncture, your
INFINITI retailer will also need to replace
the TPMS sensor in addition to repairing
or replacing the tire.

. INFINITI recommends using only NISSAN

Genuine Emergency Tire Sealant pro-
vided with your vehicle. Other tire
sealants may damage the valve stem
seal which can cause the tire to lose air
pressure.

To start your engine with a booster battery,
the instructions and precautions below
must be followed.

WARNING

. If done incorrectly, jump starting can

lead to a battery explosion, resulting in
severe injury or death. It could also
damage your vehicle.

. Explosive hydrogen gas is always pre-

sent in the vicinity of the battery. Keep
all sparks and flames away from the
battery.

. Do not allow battery fluid to come into

contact with eyes, skin, clothing or
painted surfaces. Battery fluid is a
corrosive sulphuric acid solution which
can cause severe burns. If the fluid
should come into contact with anything,
immediately flush the contacted area
with water.

. Keep the battery out of the reach of

children.

. The booster battery must be rated at 12

volts. Use of an improperly rated battery
can damage your vehicle.

. Whenever working on or near a battery,

always wear suitable eye protectors (for
example, goggles or industrial safety
spectacles) and remove rings, metal
bands, or any other jewelry. Do not lean
over the battery when jump starting.

. Do not attempt to jump start a frozen

battery. It could explode and cause
serious injury.

. Your vehicle has an automatic engine

cooling fan. It could come on at any time.
Keep hands and other objects away from
it.

JUMP STARTING

SCE0653

WARNING

Always follow the instructions below. Failure
to do so could result in damage to the
charging system and cause personal injury.

1. If the booster battery is in another

vehicle

*

A

, position the two vehicles

(

*

A

and

*

B

) to bring their batteries

into close proximity to each other.

Do not allow the two vehicles to touch.

2. Apply the parking brake.

3.

Automatic Transmission model:

Move the shift lever to the P (Park)
position.

Manual Transmission model:

Move the shift lever to the N (Neutral)
position.

4. Switch off all unnecessary electrical

systems (headlights, heater, air condi-
tioner, etc.).

5. Remove the vent caps on the battery (if

so equipped). Cover the battery with a
firmly wrung out moist cloth

*

C

to

reduce explosion hazard.

6. Connect jumper cables in the sequence

as illustrated (

*

1

?

*

2

?

*

3

?

*

4

).

CAUTION

. Always connect positive (+) to positive

(+) and negative (

−) to body ground (as

illustrated)

— not to the battery.

. Make sure the jumper cables do not

touch moving parts in the engine com-
partment and that clamps do not contact
any other metal.

7. Start the engine of the booster vehicle

*

A

and let it run for a few minutes.

8. Keep the engine speed of the booster

vehicle

*

A

at about 2,000 rpm, and

start the engine of the vehicle

*

B

being

jump started.

CAUTION

Do not keep the starter motor engaged for
more than 10 seconds. If the engine does
not start right away, push the ignition
switch to the OFF position and wait 10
seconds before trying again.

In case of emergency

6-15

6-16

In case of emergency

9. After starting your engine, carefully

disconnect the negative cable and then
the positive cable (

*

4

?

*

3

?

*

2

?

*

1

).

10. Replace the vent caps (if so equipped).

Be sure to dispose of the cloth used to
cover the vent holes as it may be
contaminated with corrosive acid.

Do not attempt to start the engine by
pushing.

CAUTION

. Automatic transmission models cannot

be push-started or tow-started. Attempt-
ing to do so may cause transmission
damage.

. Three way catalyst equipped models

should not be started by pushing since
the three way catalyst may be damaged.

. Never try to start the vehicle by towing

it; when the engine starts, the forward
surge could cause the vehicle to collide
with the tow vehicle.

CAUTION

. Do not continue to drive if your vehicle

overheats. Doing so could cause engine
damage or a vehicle fire.

. To avoid the danger of being scalded,

never remove the radiator cap while the
engine is still hot. When the radiator cap
is removed, pressurized hot water will
spurt out, possibly causing serious
injury.

. Do not open the hood if steam is coming

out.

If your vehicle is overheating (indicated by
an extremely high temperature gauge
reading), or if you feel a lack of engine
power, detect abnormal noise, etc., take
the following steps:

1. Move the vehicle safely off the road,

apply the parking brake.

2.

Automatic Transmission model:

Move the shift lever to the P (Park)
position.

Manual Transmission model:

Move the shift lever to the N (Neutral)
position.

PUSH STARTING

IF YOUR VEHICLE OVERHEATS

Do not stop the engine.

3. Turn off the air conditioner. Open all the

windows, move the heater or air condi-
tioner temperature control to maximum
hot and fan control to high speed.

4. If engine overheating is caused by

climbing a long hill on a hot day, run
the engine at a fast idle (approximately
1,500 rpm) until the temperature gauge
indication returns to normal.

5. Get out of the vehicle. Look and listen

for steam or coolant escaping from the
radiator before opening the hood. (If
steam or coolant is escaping, turn off
the engine.) Do not open the hood
further until no steam or coolant can be
seen.

6. Open the engine hood.

WARNING

If steam or water is coming from the engine,
stand clear to prevent getting burned.

7. Visually check the drive belt for damage

or looseness. Also check if the cooling
fan is running. The radiator hoses and
radiator should not leak water. If cool-

ant is leaking or the cooling fan does
not run, stop the engine.

WARNING

Be careful not to allow your hands, hair,
jewelry or clothing to come into contact
with, or get caught in, engine belts or the
engine cooling fan. The engine cooling fan
can start at any time.

8. After the engine cools down, check the

coolant level in the reservoir with the
engine running. Add coolant to the
reservoir if necessary. Have your vehi-
cle repaired at the nearest INFINITI
retailer.

When towing your vehicle, all State (Pro-
vincial in Canada) and local regulations for
towing must be followed. Incorrect towing
equipment could damage your vehicle.
Towing instructions are available from an
INFINITI retailer. Local service operators are
familiar with the applicable laws and
procedures for towing. To assure proper
towing and to prevent accidental damage
to your vehicle, INFINITI recommends that
you have a service operator tow your
vehicle. It is advisable to have the service
operator carefully read the following pre-
cautions.

WARNING

. Never ride in a vehicle that is being

towed.

. Never get under your vehicle after it has

been lifted by a tow truck.

CAUTION

. When towing, make sure that the trans-

mission, axles, steering system and
drivetrain are in working condition. If
any unit is damaged, dollies must be

In case of emergency

6-17

TOWING YOUR VEHICLE
