Infiniti Q60 Coupe (2014 year). Manual - part 21

5-30

Starting and driving

SSD0253

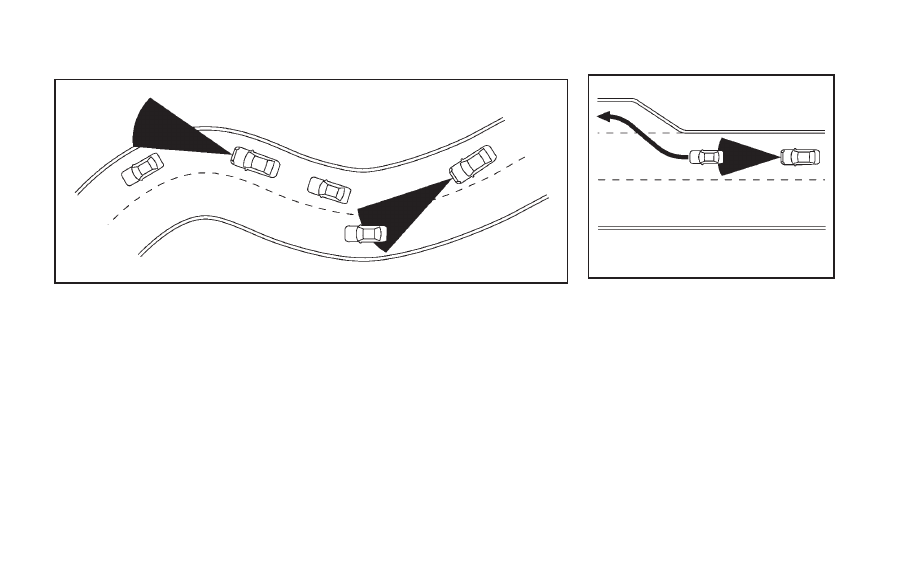

When driving on some roads, such as
winding, hilly, curved, narrow roads, or
roads which are under construction, the
ICC sensor may detect vehicles in a
different lane, or may temporarily not
detect a vehicle traveling ahead. This may
cause the ICC system to decelerate or
accelerate the vehicle.

The detection of vehicles may also be
affected by vehicle operation (steering
maneuver or traveling position in the lane,
etc.) or vehicle condition.

If this occurs, the

ICC system may warn you by blinking the
system indicator and sounding the chime
unexpectedly. You will have to manually

control the proper distance away from the
vehicle traveling ahead.

SSD0254

When driving on the freeway at a set speed
and approaching a slower traveling vehicle
ahead, the ICC will adjust the speed to
maintain the distance, selected by the
driver, from the vehicle ahead. If the
vehicle ahead changes lanes or exits the
freeway, the ICC system will accelerate and
maintain the speed up to the set speed.
Pay attention to the driving operation to
maintain control of the vehicle as it
accelerates to the set speed.

The vehicle may not maintain the set speed
on winding or hilly roads. If this occurs,
you will have to manually control the
vehicle speed.

SSD0605

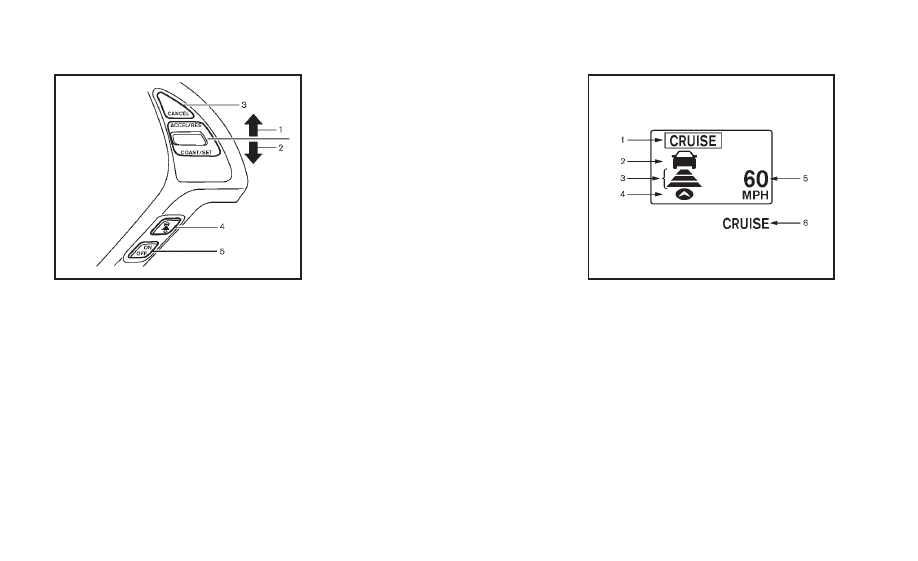

Intelligent cruise control switch

The system is operated by a MAIN switch
and four control switches, all mounted on
the steering wheel.

1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets desired cruise speed, reduces
speed incrementally.

3. CANCEL switch:

Deactivates the system without erasing
the set speed.

4. DISTANCE switch:

Changes the vehicle

’s following dis-

tance:

.

Long

.

Middle

.

Short

5. MAIN switch:

Master switch to activate the system

SSD0606

Intelligent cruise control system
display and indicators

The display is located between the speed-
ometer and tachometer.

1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in
front of you.

3. Set distance indicator:

Displays the selected distance between
vehicles set with the DISTANCE switch.

Starting and driving

5-31

5-32

Starting and driving

4. Indicates your vehicle

5. Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is
displayed in km/h.

6. Intelligent Cruise Control system warn-

ing light (orange):

The light comes on if there is a
malfunction in the ICC system.

SSD0607

When the ignition switch is pushed to the
ON position, the indicators come on as
illustrated to check for a burned-out bulb,
and it turns off when the engine is started.

SSD0608

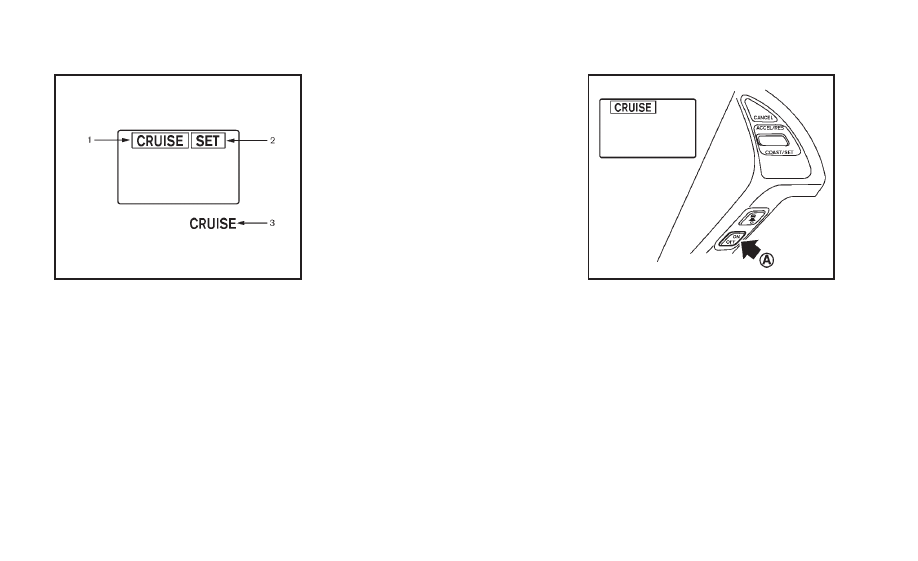

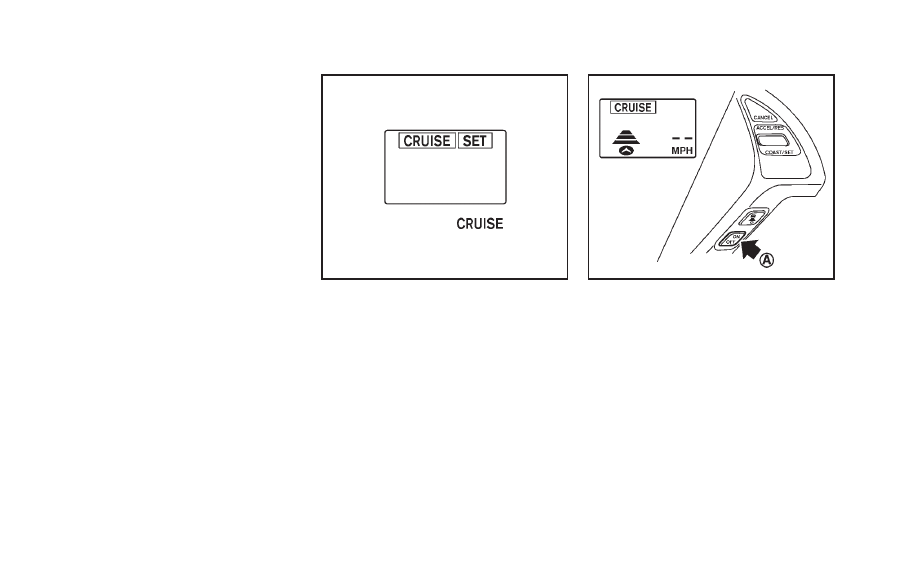

Operating vehicle-to-vehicle dis-
tance control mode

To turn on the cruise control, quickly push
and release the MAIN switch

*

A

on. The

cruise indicator light, set distance indicator
and set vehicle speed indicator come on
and in a standby state for setting.

SSD0609

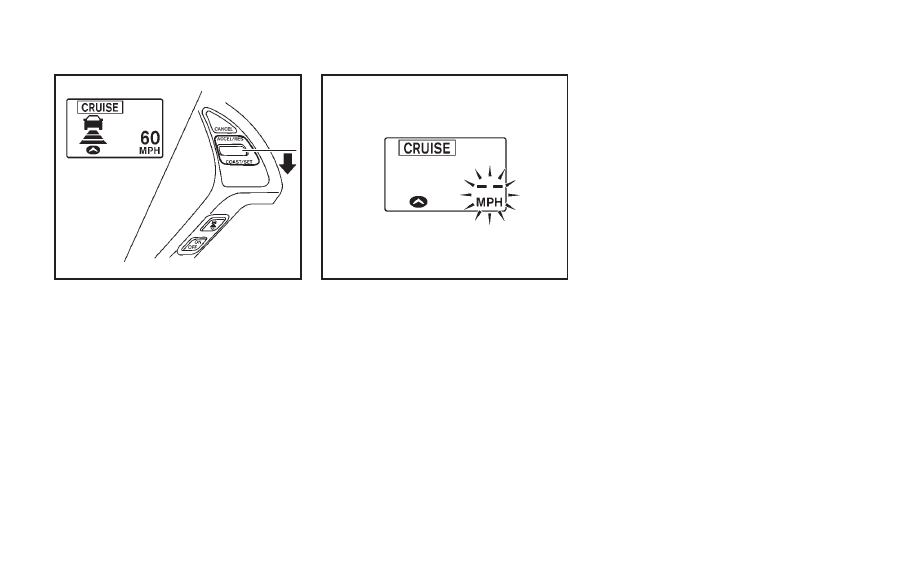

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (Vehicle
ahead detection indicator, set distance
indicator and set vehicle speed indicator
come on.) Take your foot off the accelerator
pedal. Your vehicle will maintain the set
speed.

SSD0784

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set and the ICC indicators will
blink for approximately 2 seconds.
. When traveling below 25 MPH (40

km/h) and the vehicle ahead is not
detected

. When the shift lever is not in the D, DS

or Manual mode

. When the windshield wipers are operat-

ing at low (LO) or high speed (HI)

. When the rain sensing auto wiper

system (if so equipped) is operated
and the wiper speed is at least the
same as the LO (low ) position speed

. When the brakes are operated by the

driver

. When the parking brake is applied

Starting and driving

5-33

5-34

Starting and driving

SSD0614

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set.

A warning chime will sound and the ICC
indicators will blink.
. When the VDC system is off (To use the

ICC system, turn on the VDC system.
Push the MAIN switch to turn off the ICC
system and reset the ICC switch by
pushing the MAIN switch again.)
For details about the VDC system, see
“Vehicle Dynamic Control (VDC) sys-
tem

” (P.5-56).

. When ABS or VDC (including the trac-

tion control system) is operating

. When driving into a strong light (for

example, sunlight)

. When a wheel is slipping (To use the ICC

system, make sure the wheels are no
longer slipping. Push the MAIN switch
to turn off the ICC, and reset the ICC
system by pushing the MAIN switch
again.)

SSD0610

1.

System set display with vehicle ahead

2.

System set display without vehicle
ahead

System operation

WARNING

Normally when controlling the distance to a
vehicle ahead, this system automatically
accelerates or decelerates your vehicle
according to the speed of the vehicle ahead.
Depress the accelerator to properly accel-
erate your vehicle when acceleration is
required for a lane change. Depress the

brake pedal when deceleration is required to
maintain a safe distance to the vehicle
ahead due to its sudden braking or if a
vehicle cuts in. Always stay alert when
using the ICC system.

The driver sets the desired vehicle speed
based on the road conditions. The ICC
system maintains the set vehicle speed,
similar to standard cruise control, as long
as no vehicle is detected in the lane ahead.

The ICC system displays the set speed.

Vehicle detected ahead:

When a vehicle is detected in the lane
ahead, the ICC system decelerates the
vehicle by controlling the throttle and
applying the brakes to match the speed
of a slower vehicle ahead. The system then
controls the vehicle speed based on the
speed of the vehicle ahead to maintain the
driver selected distance.

The stoplights of the vehicle come on
when braking is performed by the ICC
system.

When the brake operates, a noise may be
heard. This is not a malfunction.

When a vehicle ahead is detected, the
vehicle ahead detection indicator comes
on. The ICC system will also display the set
speed and selected distance.

Vehicle ahead not detected:

When a vehicle is no longer detected
ahead, the ICC system gradually acceler-
ates your vehicle to resume the previously
set vehicle speed. The ICC system then
maintains the set speed.

When a vehicle is no longer detected the
vehicle ahead detection indicator turns off.

If a vehicle ahead appears during accel-
eration to the set vehicle speed or any time

Starting and driving

5-35

5-36

Starting and driving

the ICC system is in operation, the system
controls the distance to that vehicle.

SSD0611

When passing another vehicle, the set
speed indicator will flash when the vehicle
speed exceeds the set speed. The vehicle
detect indicator will turn off when the area
ahead of the vehicle is open. When the
pedal is released, the vehicle will return to
the previously set speed.

Even though your vehicle speed is set in
the ICC system, you can depress the
accelerator pedal when it is necessary to
accelerate your vehicle rapidly.

How to change the set vehicle
speed

To cancel the preset speed, use any of
these methods:
. Push the CANCEL switch. The set vehicle

speed indicator will go out.

. Tap the brake pedal. The set vehicle

speed indicator will go out.

. Turn the MAIN switch off. Both the MAIN

switch indicator and set vehicle speed
indicator will go out.

To reset at a faster cruising speed, use one
of the following methods:
. Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the COAST/SET
switch.

. Push and hold the ACCELERATE/RE-

SUME switch. The set vehicle speed
will increase by approximately 5 MPH
(5 km/h for Canada).

. Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
approximately 1 MPH (1 km/h for
Canada).

To reset at a slower cruising speed, use
one of the following methods:
. Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

. Push and hold the COAST/SET switch.

The set vehicle speed will decrease by
approximately 5 MPH (5 km/h for
Canada).

. Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by approxi-
mately 1 MPH (1 km/h for Canada).

To resume the preset speed, push and
release the ACCELERATE/RESUME switch.
The vehicle will resume the last set
cruising speed when the vehicle speed is
over 25 MPH (40 km/h).

SSD0612

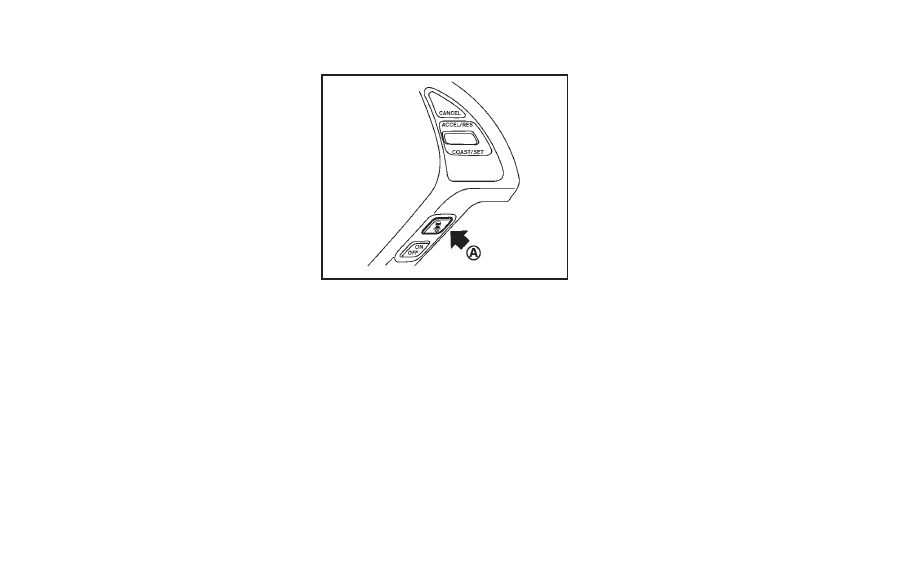

How to change the set distance to
the vehicle ahead

The distance to the vehicle ahead can be
selected at any time depending on the
traffic conditions.

Each time the DISTANCE switch

*

A

is

pushed, the set distance will change to
long, middle, short and back to long again
in that sequence.

Starting and driving

5-37

5-38

Starting and driving

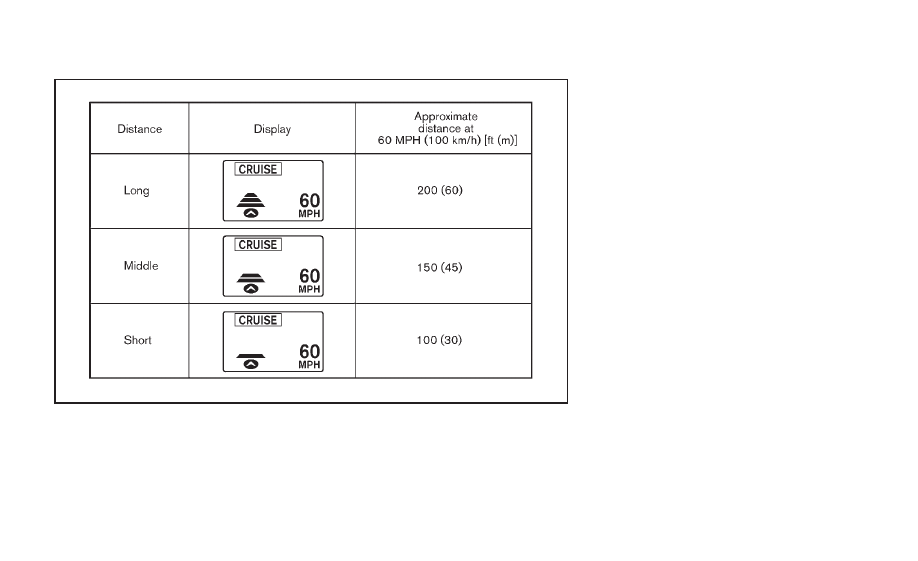

SSD0613D

. The distance to the vehicle ahead will

change according to the vehicle speed.
The higher the vehicle speed, the
longer the distance.

. If the engine is stopped, the set

distance becomes

“long”. (Each time

the engine is started, the initial setting

becomes

“long”.)

Approach warning

If your vehicle comes closer to the vehicle
ahead due to rapid deceleration of that
vehicle or if another vehicle cuts in, the
system warns the driver with the chime

and ICC system display. Decelerate by
depressing the brake pedal to maintain a
safe vehicle distance if:
. The chime sounds.
. The vehicle ahead detection and set

distance indicator blink.

The warning chime may not sound in some
cases when there is a short distance
between vehicles. Some examples are:
. When the vehicles are traveling at the

same speed and the distance between
vehicles is not changing

. When the vehicle ahead is traveling

faster and the distance between vehi-
cles is increasing

. When a vehicle cuts in near your vehicle
The warning chime will not sound when:
. Your vehicle approaches vehicles that

are parked or moving slowly.

. The accelerator pedal is depressed,

overriding the system.

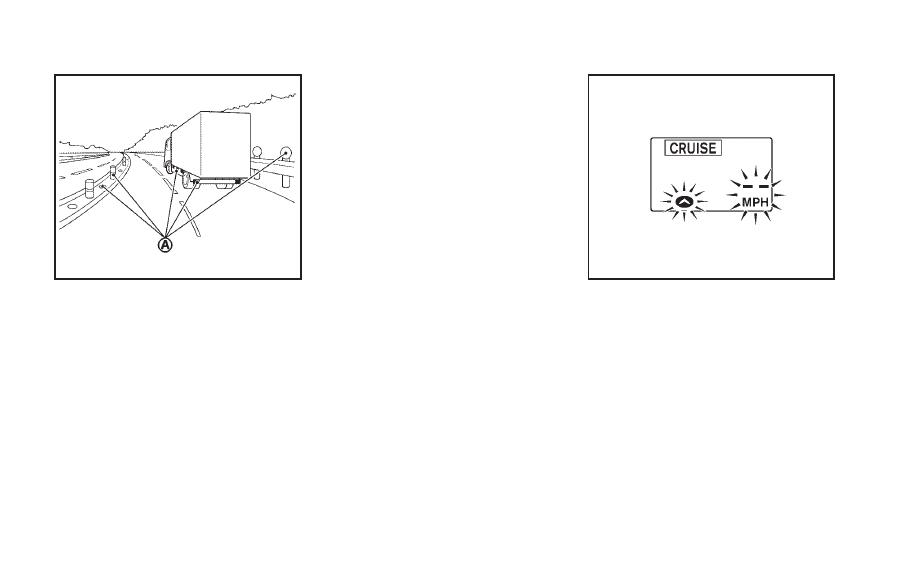

SSD0284A

NOTE:

The approach warning chime may sound
and the system display may blink when
the ICC sensor detects some reflectors

*

A

which are fitted on vehicles in other lanes
or on the side of the road. This may cause
the ICC system to decelerate or accelerate
the vehicle. The ICC sensor may detect
these reflectors when the vehicle is driven
on winding roads, hilly roads or when
entering or exiting a curve. The ICC sensor
may also detect reflectors on narrow roads
or in road construction zones. In these
cases you will have to manually control
the proper distance ahead of your vehicle.

Also, the sensor sensitivity can be affected
by vehicle operation (steering maneuver or
driving position in the lane) or traffic or
vehicle condition (for example, if a vehicle
is being driven with some damage).

Automatic cancellation

A chime sounds under the following con-
ditions and the control is automatically
canceled.
. When the vehicle speed falls below

approximately 20 MPH (32 km/h)

. When the shift lever is not in the D

(Drive), DS (Drive Sport) or manual shift
mode

. When the windshield wipers are oper-

ated at low speed (LO) or high speed
(HI)

. When the rain sensing auto wiper

system is operated and the wiper
speed is at least the same as the LO
(low ) position speed

. When the VDC is turned off
. When the VDC operates

SSD0614

Warning light and display

Condition A:

The chime sounds and the Intelligent
Cruise Control system is canceled auto-
matically in the conditions described be-
low. Part of the system display will come
on or blink, making it impossible to set.
. When the VDC is turned off
. When the ABS or VDC (including the

traction control system) operates

. When a tire slips
. When strong light (sunlight, etc.) is

directly shining on the front of the
vehicle

Starting and driving

5-39

5-40

Starting and driving

Action to take:

When the conditions listed above are no
longer present, turn the system off using
the Intelligent Cruise Control MAIN Switch.
Turn the ICC system back on to use the
system.

SSD0615

Condition B:

When the sensor window is dirty, making it
impossible to detect a vehicle ahead, the
ICC system is automatically canceled.

The chime sounds and the ICC system
warning light (orange) will come on and the
“CLEAN SENSOR” indicator will appear.
Action to take:

If the warning light comes on, park the
vehicle in a safe place, turn the engine off.
Clean the sensor window with a soft cloth
and then perform the settings again.

SSD0616

Condition C:

When the ICC system is not operating
properly, the chime sounds and the ICC
system warning light (orange) will come
on.

Action to take:

If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, resume driving and set
the ICC system again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
ICC system is malfunctioning. Although
the vehicle is still driveable under normal

conditions, have the vehicle checked at an
INFINITI retailer.

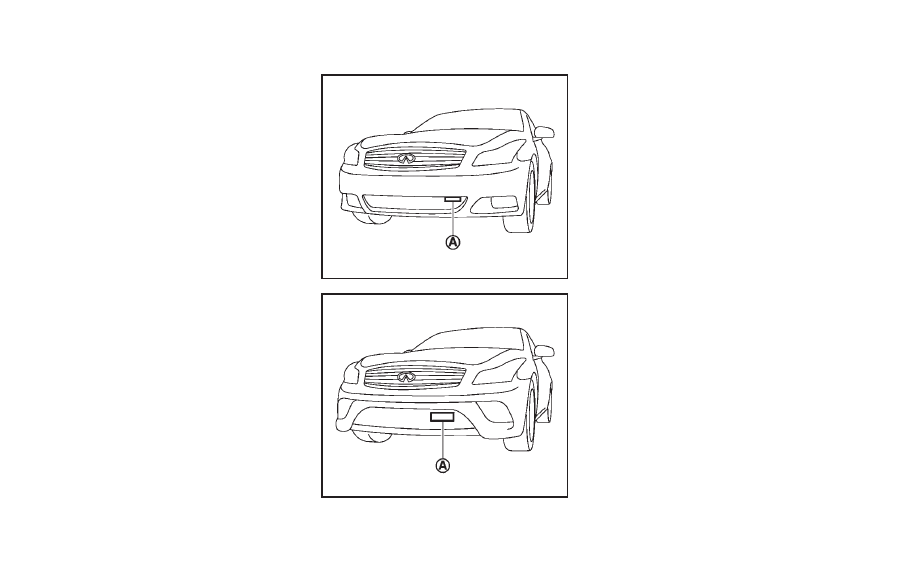

SSD0662

Type A

SSD1169

Type B

Sensor maintenance

The sensor for the ICC system

*

A

is located

below the front bumper.

To keep the ICC system operating properly,
be sure to observe the following:
. Always keep the sensor clean. Wipe

with a soft cloth carefully so as not to
damage the sensor.

. Do not strike or damage the areas

around the sensor. Do not touch or
remove the screw located on the
sensor. Doing so could cause failure
or malfunction. If the sensor is da-
maged due to an accident, contact an
INFINITI retailer.

. Do not attach a sticker (including

transparent material) or install an
accessory near the sensor. This could
cause failure or malfunction.

CONVENTIONAL (fixed speed)
CRUISE CONTROL MODE

This mode allows driving at a speed
between 25 to 89 MPH (40 to 144 km/h)
without keeping your foot on the accel-
erator pedal.

Starting and driving

5-41

5-42

Starting and driving

WARNING

. In the conventional (fixed speed) cruise

control mode, a warning chime does not
sound to warn you if you are too close to
the vehicle ahead, as neither the pre-
sence of the vehicle ahead nor the
vehicle-to-vehicle distance is detected.

. Pay special attention to the distance

between your vehicle and the vehicle
ahead of you or a collision could occur.

. Always confirm the setting in the In-

telligent Cruise Control system display.

. Do not use the conventional (fixed

speed) cruise control mode when driving
under the following conditions:

— when it is not possible to keep the

vehicle at a set speed

— in heavy traffic or in traffic that

varies in speed

— on winding or hilly roads
— on slippery roads (rain, snow, ice,

etc.)

— in very windy areas

. Doing so could cause a loss of vehicle

control and result in an accident.

SSD0617

Conventional (fixed speed) cruise
control switch

1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets the desired cruise speed, reduces
speed incrementally.

3. CANCEL switch:

Deactivates the system without erasing
the set speed.

4. MAIN switch:

Master switch to activate the system.

SSD0618

Conventional (fixed speed) cruise
control mode display and indica-
tors

The display is located between the speed-
ometer and tachometer.

1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Cruise set switch indicator:

Displays while the vehicle speed is
controlled by the conventional (fixed
speed) cruise control mode of the ICC
system.

3. Cruise system warning light:

Comes on if there is a malfunction in
the cruise control system.

SSD0619

Operating conventional (fixed
speed) cruise control mode

To turn on the conventional (fixed speed)
cruise control mode, push and hold the
MAIN switch

*

A

for longer than about 1.5

seconds.

When pushing the MAIN switch on, the
Intelligent Cruise Control system display
and the CRUISE indicator are displayed on
the dot matrix crystal display. After you
hold the MAIN switch on for longer than
about 1.5 seconds, the Intelligent Cruise
Control system display goes out. The
CRUISE indicator stays lit. You can now

Starting and driving

5-43

5-44

Starting and driving

set your desired cruising speed. Pushing
the MAIN switch again will turn the system
completely off.

When the ignition switch is pushed to the
OFF position, the system is also automati-
cally turned off. To use the Intelligent
Cruise Control again, quickly push and
release the MAIN switch (vehicle-to-vehicle
distance control mode) or push and hold it
(conventional cruise control mode) again to
turn it on.

CAUTION

To avoid accidentally engaging cruise con-
trol, make sure to turn the MAIN switch off
when not using the Intelligent Cruise Con-
trol system.

SSD0620

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (The SET
indicator will come on in the display.) Take
your foot off the accelerator pedal. Your
vehicle will maintain the set speed.
. To pass another vehicle, depress the

accelerator pedal. When you release
the pedal, the vehicle will return to the
previously set speed.

. The vehicle may not maintain the set

speed when going up or down steep
hills. If this happens, manually main-
tain vehicle speed.

To cancel the preset speed, use any of the

following methods:

1. Push the CANCEL button. The SET

indicator will go out.

2. Tap the brake pedal. The SET indicator

will go out.

3. Turn the MAIN switch off. Both the

CRUISE indicator and SET indicator will
go out.

To reset at a faster cruising speed, use one
of the following three methods:

1. Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the COAST/SET
switch.

2. Push and hold the ACCELERATE/RE-

SUME set switch. When the vehicle
attains the speed you desire, release
the switch.

3. Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
about 1 MPH (1.6 km/h).

To reset at a slower cruising speed, use
one of the following three methods:

1. Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

2. Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows down to the desired speed.

3. Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by about 1 MPH
(1.6 km/h).

To resume the preset speed, push and
release the ACCELERATE/RESUME switch.
The vehicle will resume the last set
cruising speed when the vehicle speed is
over 25 MPH (40 km/h).

Automatic cancellation

A chime sounds under the following con-
ditions and the control is automatically
canceled.
. When the vehicle slows down more

than 8 MPH (13 km/h) below the set
speed

. When the vehicle speed falls below

approximately 20 MPH (32 km/h)

. When the shift lever is not in the D

(Drive), DS (Drive Sport) or manual shift
mode

. When the VDC operates (including the

traction control system)

. When a tire slips

SSD0621

Warning light

When the system is not operating properly,
the chime sounds and the system warning
light (orange) will come on.

Action to take:

If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, resume driving and then
perform the setting again.

If it is not possible to set or the indicator
stays on, it may indicate that the system is
malfunctioning. Although the vehicle is
still driveable under normal conditions,
have the vehicle checked at an INFINITI

retailer.

PREVIEW FUNCTION (for Intelligent
Cruise Control system equipped
models)

The ICC system with the preview function
identifies the need to apply emergency
braking by sensing the vehicle ahead in
the same lane and the distance to the
vehicle ahead and relative speed from it, it
applies the brake pre-pressure before the
driver depresses the brake pedal and helps
improve brake response by reducing pedal
free play.

For more details, see

“Brake assist” (P.5-

53).

Starting and driving

5-45
