3-24

Pre-driving checks and adjustments

built-in safety valve needed for proper
operation of the fuel system and emis-
sion control system. An incorrect cap can
result in a serious malfunction and
possible injury. It could also cause the
malfunction indicator light to come on.

Never pour fuel into the throttle body to

attempt to start your vehicle.

Do not fill a portable fuel container in

the vehicle or trailer. Static electricity
can cause an explosion of flammable
liquid, vapor or gas in any vehicle or
trailer. To reduce the risk of serious
injury or death when filling portable fuel
containers:

— Always place the container on the

ground when filling.

— Do not use electronic devices when

filling.

— Keep the pump nozzle in contact

with the container while you are
filling it.

— Use only approved portable fuel

containers for flammable liquid.

CAUTION

If fuel is spilled on the vehicle body,

flush it away with water to avoid paint
damage.

Insert the cap straight into the fuel-filler

tube, then tighten until the fuel-filler cap
clicks. Failure to tighten the fuel-filler
cap properly may cause the

mal-

function indicator light (MIL) to illumi-
nate. If the

light illuminates

because the fuel-filler cap is loose or
missing, tighten or install the cap and
continue to drive the vehicle. The
light should turn off after a few driving
trips. If the

light does not turn off

after a few driving trips, have the vehicle
inspected by an INFINITI retailer.

The LOOSE FUEL CAP warning will appear

if the fuel-filler cap is not properly
tightened. It may take a few driving
trips for the message to be displayed.
Failure to tighten the fuel-filler cap
properly after the LOOSE FUEL CAP
warning appears may cause the
Malfunction Indicator Light (MIL) to
illuminate.

Turn the cap counterclockwise to remove.
To tighten, turn the cap clockwise until a
single click is heard.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SPA2753

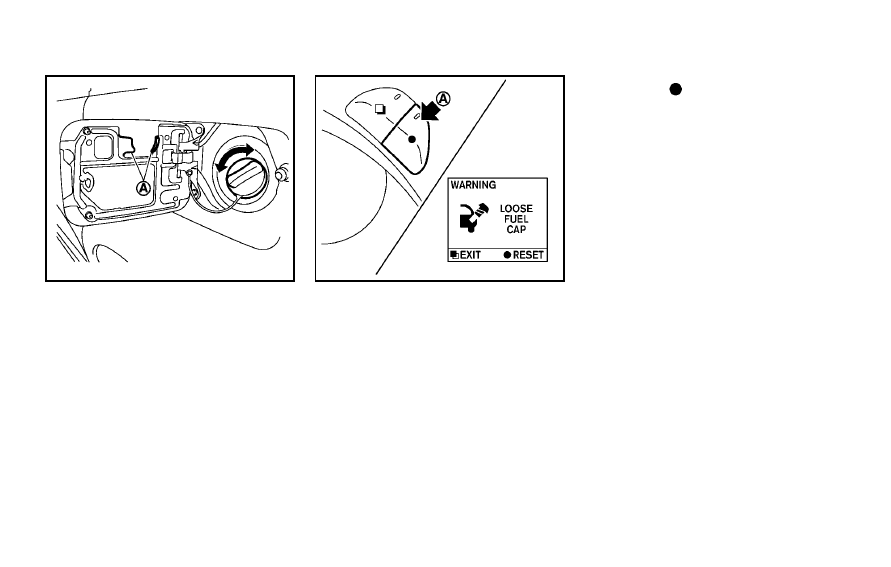

To remove the fuel-filler cap:

1. Turn the fuel-filler cap counterclockwise

to remove.

2. Put the fuel-filler cap on the cap holder

*

A

while refueling.

To install the fuel-filler cap:

1. Insert the fuel-filler cap straight into the

fuel-filler tube.

2. Turn the fuel-filler cap clockwise until a

single click is heard.

SPA2815

LOOSE FUEL CAP warning

The LOOSE FUEL CAP warning appears on
the dot matrix liquid crystal display when
the fuel-filler cap is not tightened correctly
after the vehicle has been refueled. It may
take a few driving trips for the warning to
be displayed.

To turn off the warning, perform the
following:

1. Remove and install the fuel-filler cap as

soon as possible. (See

“Fuel-filler cap”

earlier in this section.)

2. Tighten the fuel-filler cap until it clicks.

3. Push the

switch

*

A

on the right

side of the combination meter panel for
longer than 1 second to turn off the
LOOSE FUEL CAP warning after tighten-
ing the fuel cap.

Pre-driving checks and adjustments

3-25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3-26

Pre-driving checks and adjustments

WARNING

Do not adjust the steering wheel while

driving. You could lose control of your
vehicle and cause an accident.

Do not adjust the steering wheel any

closer to you than is necessary for
proper steering operation and comfort.
The driver

s air bag inflates with great

force. If you are unrestrained, leaning
forward, sitting sideways or out of
position in any way, you are at greater
risk of injury or death in a crash. You
may also receive serious or fatal injuries
from the air bag if you are up against it
when it inflates. Always sit back against
the seatback and as far away as practical
from the steering wheel. Always use the
seat belts.

SPA2754

ELECTRIC OPERATION

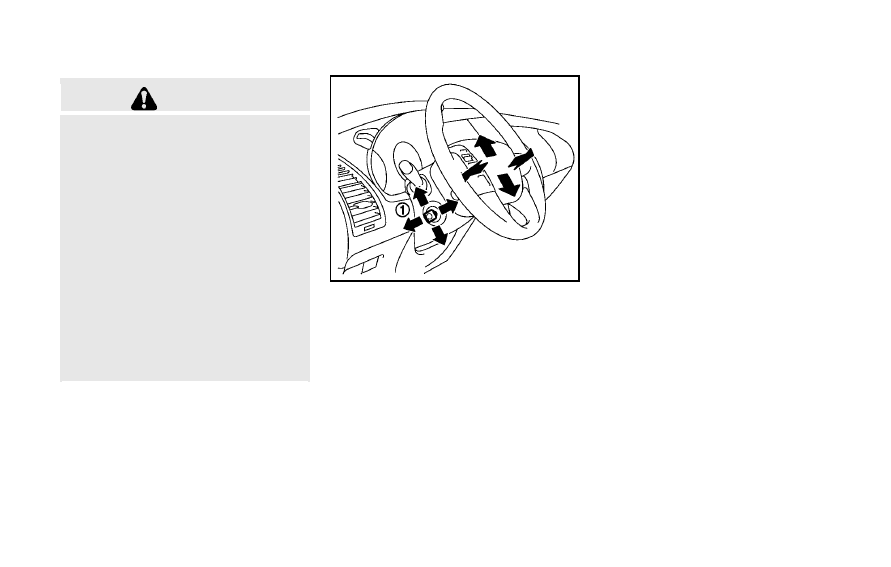

Tilt or telescopic operation

Move the lever

*

1

to adjust the steering

wheel up or down, forward or rearward to
the desired position.

Entry/Exit function operation:

The automatic drive positioner system will
make the steering wheel move up auto-
matically when the driver

’s door is opened

with the ignition switch in the LOCK
position. This lets the driver get into and
out of the seat more easily.

For more information, see

“Automatic drive

positioner

” later in this section.

TILT/TELESCOPIC STEERING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SIC3451

CAUTION

Do not store the main sun visor before

storing the extension sun visor.

Do not pull the extension sun visor

forcedly downward.

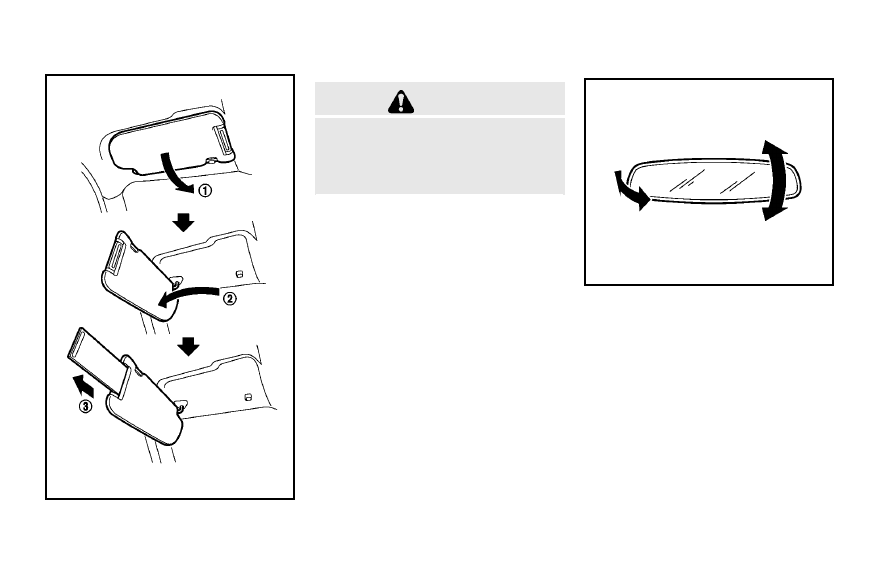

1. To block out glare from the front, swing

down the main sun visor

*

1

.

2. To block glare from the side, remove

the main sun visor from the center
mount and swing it to the side

*

2

.

3. Draw out the extension sun visor

*

3

from the main sun visor to block from
further glare.

SPA2447

INSIDE MIRROR

Adjust the height and the angle of the
inside mirror to the desired position.

Pre-driving checks and adjustments

3-27

SUN VISORS

MIRRORS

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3-28

Pre-driving checks and adjustments

SPA2450-A

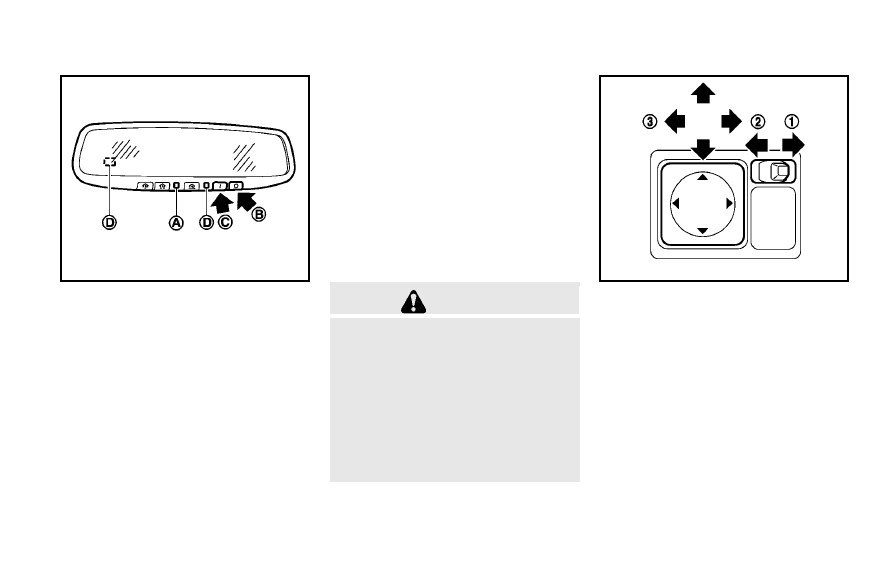

Automatic anti-glare type

The inside mirror is designed so that it
automatically changes reflection according
to the intensity of the headlights of the
following vehicle.

The anti-glare system will be automatically
turned on when the ignition switch is
pushed to the ON position.

When the anti-glare system is turned on,
the indicator light

*

A

will illuminate and

excessive glare from the headlights of the
vehicle behind you will be reduced.

Push the

“*” switch

*

B

to make the

inside rearview mirror operate normally.

The indicator light will turn off. Push the

“I”

switch

*

C

to turn the system on.

Do not allow any object to cover the
sensors

*

D

or apply glass cleaner on

them. Doing so will reduce the sensitivity
of the sensor, resulting in improper
operation.

For the HomeLink

®

Universal Transceiver

operation, see

“HomeLink

®

Universal

Transceiver

” in the “2. Instruments and

controls

” section.

OUTSIDE MIRRORS

WARNING

Objects viewed in the outside mirror on

the passenger side are closer than they
appear. Be careful when moving to the
right. Using only this mirror could cause
an accident. Use the inside mirror or
glance over your shoulder to properly
judge distances to other objects.

Do not adjust the mirrors while driving.

You could lose control of your vehicle
and cause an accident.

SPA2214

Adjusting outside mirrors

The outside mirror control switch is located
at the lower part of the instrument panel.

The outside mirror will operate only when
the ignition switch is in the ACC or ON
position.

Move the switch right

*

1

or left

*

2

to

select the right or left side mirror, then
adjust

*

3

using the control switch.

Defrosting outside mirrors

The outside mirrors will be heated when
the rear window defroster switch is oper-
ated. (See

“Rear window and outside

-------------------------------------------------------------------------------------------------------------------------------------------------------------

mirror defroster/windshield deicer switch

in the

“2. Instruments and controls”

section.)

CAUTION

Do not touch the mirrors while they are

moving. Your hand may be pinched, and
the mirror may malfunction.

Do not drive with the mirrors stored. You

will be unable to see behind the vehicle.

If the mirrors were folded or unfolded by

hand, there is a chance that the mirror
will move forward or backward during
driving. If the mirrors were folded or
unfolded by hand, be sure to adjust
them again electrically before driving.

SPA1732A

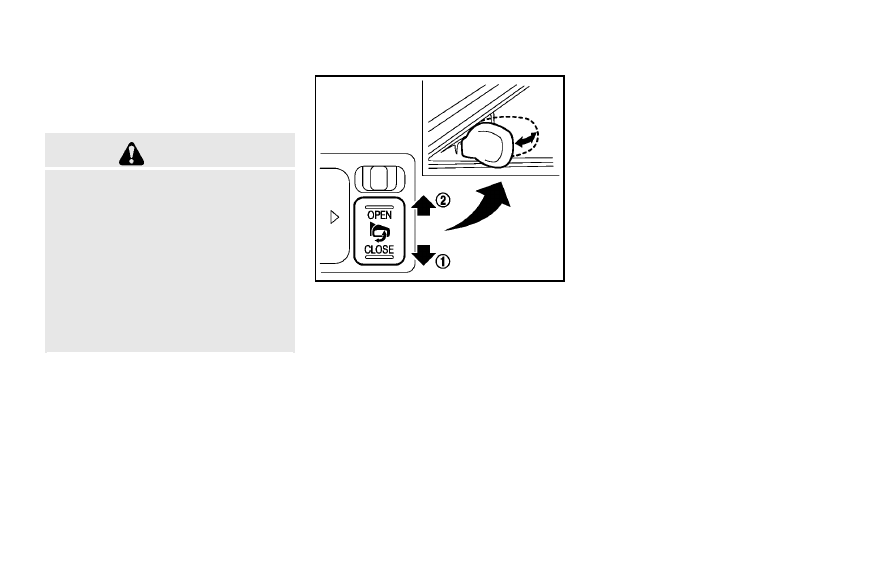

Power foldable outside mirrors

The outside rearview mirror remote control
operates when the ignition switch is in the
“ACC” or “ON” position.
To fold the outside rearview mirrors, push
the outside rearview mirror folding switch
to the

“CLOSE” position

*

1

. To unfold,

push to the

“OPEN” position

*

2

.

If mirrors are manually operated or
bumped, the mirror body can become
loose at the pivot point. To correct electro-
nic mirror operation, cycle mirrors by
pushing the

“CLOSE” switch until comple-

tely closed, then push

“OPEN” until mirror

is in the open position.

Reverse tilt-down feature

When backing up the vehicle, the right and
left outside mirrors will turn downward
automatically to provide better rear visibi-
lity.

1. Push the ignition switch to the ON

position.

2. Move the selector lever to the R

(Reverse) position.

3. Choose the right or left outside mirror

by operating the outside mirror control
switch.

4. The outside mirror surfaces move

downward.

When one of the following conditions has
occurred, the outside mirror surfaces will
return to their original positions.
. The selector lever is moved to any

position other than R (Reverse).

. The outside mirror control switch is set

to the center position.

. The ignition switch is pushed to the OFF

position.

Pre-driving checks and adjustments

3-29

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3-30

Pre-driving checks and adjustments

SIC4448

VANITY MIRROR

To use the front vanity mirror, pull down
the sun visor and pull up the cover.

SPA2756

SET/memory switches

The automatic drive positioner system has
three features:
. Entry/exit function
. Memory storage
. Setting memory function

ENTRY/EXIT FUNCTION

This system is designed so that the driver

’s

seat and steering column will automati-
cally move when the automatic transmis-
sion selector lever is in the P (Park)
position. This allows the driver to get into
and out of the driver

’s seat more easily.

The driver

’s seat will slide backward and

the steering wheel will move up when the
driver

’s door is opened with the ignition

switch in the LOCK position.

The driver

’s seat and steering wheel will

return to the previous positions when the
ignition switch is pushed to the ACC
position.

The driver

’s seat will not return to the

previous positions if the seat or steering
adjusting switch is operated when the seat
is at the exit position.

Cancel or activate entry/exit func-
tion

The selector lever must be in the P (Park)
position with the ignition switch in the OFF
position.

The entry/exit function can be activated or
canceled by pressing and holding the SET
switch for more than 10 seconds.

The indicator lights on the memory
switches (1 and 2) will blink once when
the function is canceled, and the indicator
lights will blink twice when the function is
activated. Note that the indicator lights
may illuminate after 5 seconds while
holding the SET switch. This indicates
readiness for linking the Intelligent Key to
a stored memory position. Keep the SET

AUTOMATIC DRIVE POSITIONER

-------------------------------------------------------------------------------------------------------------------------------------------------------------

switch pressed for more than 10 seconds
to turn on or off the entry/exit function.

The entry/exit function can also be acti-
vated or canceled if the

“Lift Steering

Wheel on Exit

” key or “Slide Driver Seat

Back on Exit

” key is turned to ON or OFF in

the

“Comfort” settings. (See “Vehicle

information and settings

” in the “4.

Monitor, climate, audio, phone and voice
recognition systems

” section.)

Initialize entry/exit function

If the battery cable is disconnected, or if
the fuse opens, the entry/exit function will
not work though this function was set on
before. In such a case, after connecting the
battery or replacing with a new fuse, open
and close the driver

’s door more than two

times after the ignition switch is turned
from the ON position to the LOCK position.
The entry/exit function will be activated.

MEMORY STORAGE

Two positions for the driver

’s seat, steering

column and outside mirrors can be stored
in the automatic drive positioner memory.
Follow these procedures to use the mem-
ory system.

1. Move the selector lever to the P (Park)

position.

2. Push the ignition switch to the ON

position.

3. Adjust the driver

’s seat, steering col-

umn and outside mirrors to the desired
positions by manually operating each
adjusting switch. For additional infor-
mation, see

“Seats” in the “1. Safety —

seats, seat belts and supplemental
restraint system

” section and “Tilt/

telescopic steering

” earlier in this

section and

“Outside mirrors” earlier

in this section.

4. Push the SET switch and, within 5

seconds, push the memory switch (1
or 2) fully for at least 1 second.

The indicator light for the pushed
memory switch will stay on for approxi-
mately 5 seconds after pushing the
switch.

If memory is stored in the same

memory switch, the previous memory
will be deleted.

Linking Intelligent Key to a stored
memory position

The Intelligent Key can be linked to a
stored memory position with the following
procedure.

1. Follow the steps for storing a memory

position.

2. While the indicator light for the memory

switch being set is illuminated for 5
seconds, push the

button on the

Intelligent Key. If the indicator light
blinks, the Intelligent Key is linked to
that memory setting.

Push the ignition switch to the OFF posi-
tion, and then push the

button on the

Intelligent Key. The driver

’s seat, steering

wheel and outside mirrors will move to the
memorized position.

Confirming memory storage

. Push the ignition switch to the ON

position and push the SET switch. If
the main memory has not been stored,
the indicator light will come on for
approximately 0.5 second. When the
memory has stored in position, the

Pre-driving checks and adjustments

3-31

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3-32

Pre-driving checks and adjustments

indicator light will stay on for approxi-
mately 5 seconds.

. If the battery cable is disconnected, or if

the fuse opens, the memory will be
canceled. In this case, reset the desired
position using the previous procedure.

. If optional Intelligent Keys are added to

your vehicle, the memory storage pro-
cedure to switch 1 or 2 and linking
Intelligent Key procedure to a stored
memory position should be performed
again for each Intelligent Key. For
additional Intelligent Key information,
see

“Keys” earlier in this section.

Selecting the memorized position

1. Move the selector lever to the P (Park)

position.

2. Use one of the following methods to

move the driver

’s seat, the outside

mirrors and the steering wheel.

.

Push the ignition switch to the ON
position and push the memory
switch (1 or 2) fully for at least 1
second.

.

Within 45 seconds of opening the
driver

’s door, push the memory

switch (1 or 2) fully for at least 1
second.

The driver

’s seat, steering column and

outside mirrors will move to the mem-
orized position or to the exit position
when the entry/exit function is set to
active with the indicator light flashing,
and then the light will stay on for
approximately 5 seconds.

SETTING MEMORY FUNCTION

The status of the following settings can be
linked to the Intelligent Key and the
memorized settings can be available for
each Intelligent Key.
. Air conditioner system
. Navigation system
. Audio system
To use the memory function, lock the doors
with the Intelligent Key that is linked to the
settings.

To enable the memorized settings:

1. Carry the Intelligent Key that is linked

to the settings, and unlock the doors by
pushing the driver

’s door handle re-

quest switch or

“UNLOCK”

button

on the Intelligent Key.

2. Push the ignition switch to the

“ON”

position.

“Connection with the key has

been done

” will be displayed on the

screen and the memorized settings are
available (only when a new Intelligent
Key is used).

SYSTEM OPERATION

The automatic drive positioner system will
not work or will stop operating under the
following conditions:
. When the vehicle speed is above 4 MPH

(7 km/h).

. When the adjusting switch for the

driver

’s seat and steering column is

turned on while the automatic drive
positioner is operating.

. When the memory switch 1 or 2 is not

pushed for at least 1 second.

. When the seat, steering column and

outside mirrors have already been
moved to the memorized position.

. When no position is stored in the

memory switch.

. When the engine is started while

moving the automatic drive positioner.

. When the AT selector lever is moved

from the P (Park) position to any other
position. (However, it will not be
canceled if the switch is pushed while
the seat and steering column are
returning to the previous positions

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(entry/exit function).)

. When the driver’s door remains open

for more than 45 seconds and the
ignition switch is not in the ON posi-
tion.

Pre-driving checks and adjustments

3-33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3-34

Pre-driving checks and adjustments

MEMO

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 Monitor, climate, audio, phone and voice recogni-

tion systems

Safety note.......................................................... 4-3
Center multi-function control panel ...................... 4-4

How to use INFINITI controller.......................... 4-4
How to use touch screen ................................. 4-5
Menu options .................................................. 4-7
How to select menus on the screen................. 4-7

Vehicle information and settings.......................... 4-8

How to use STATUS button .............................. 4-8
How to use brightness control and display
ON/OFF button ................................................ 4-8
How to use INFO button .................................. 4-8
How to use SETTING button........................... 4-13

Around View

TM

Monitor...................................... 4-21

How to switch the display ............................. 4-23
How to see each view.................................... 4-24
Difference between predicted and
actual distances ............................................ 4-27
Camera aiding corner sonar function ............. 4-30
How to adjust the screen view....................... 4-30
Around View

TM

Monitor settings .................... 4-31

Operating tips ............................................... 4-31

Ventilators ......................................................... 4-32
Automatic climate control .................................. 4-33

Automatic climate control .............................. 4-35
Operating tips ............................................... 4-40

Linking intelligent key.................................. 4-40
In-cabin microfilter....................................... 4-40
Servicing climate control.............................. 4-41

Audio system .................................................... 4-41

Audio operation precautions ........................ 4-41
FM-AM-SAT radio with Compact Disc
(CD) player................................................... 4-52
DVD (Digital Versatile Disc)
player operation .......................................... 4-56
USB memory operation ................................ 4-59
Bluetooth

®

streaming audio ........................ 4-64

iPod

®

player operation ................................ 4-68

Music Box

®

(if so equipped) ........................ 4-69

Front auxiliary input jacks............................ 4-76
CD/DVD/USB memory care and cleaning...... 4-78
Steering-wheel-mounted controls
for audio ..................................................... 4-79
Antenna....................................................... 4-80

Dual head restraint DVD system (if
so equipped)..................................................... 4-81

System components..................................... 4-81
Before operating dual head restraint
DVD system ................................................. 4-86
Playing Digital Versatile Disc (DVD) .............. 4-88
Operating tips.............................................. 4-92

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

Do not disassemble or modify this

system. If you do, it may result in
accidents, fire, or electric shock.

Do not use this system if you notice any

abnormality, such as a frozen screen or
lack of sound. Continued use of the
system may result in accident, fire or
electric shock.

In case you notice any foreign object in

the system hardware, spill liquid on it,
or notice smoke or smell coming from it,
stop using the system immediately and
contact your nearest INFINITI retailer.
Ignoring such conditions may lead to
accidents, fire, or electric shock.

Park the vehicle in a safe location and

apply the parking brake to view the
images on the front center display
screen using devices connected to the
auxiliary input jacks.

Positioning the heating or air condition-

ing controls and display controls should
not be done while driving so that full
attention may be given to driving opera-
tion.

Do not attempt to operate the system in
extreme temperature conditions [below
−4
8F (−208C) and above 1588F (708C)].
Operating this system under these condi-
tions may result in system malfunctions.

Monitor, climate, audio, phone and voice recognition systems

4-3

SAFETY NOTE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4-4

Monitor, climate, audio, phone and voice recognition systems

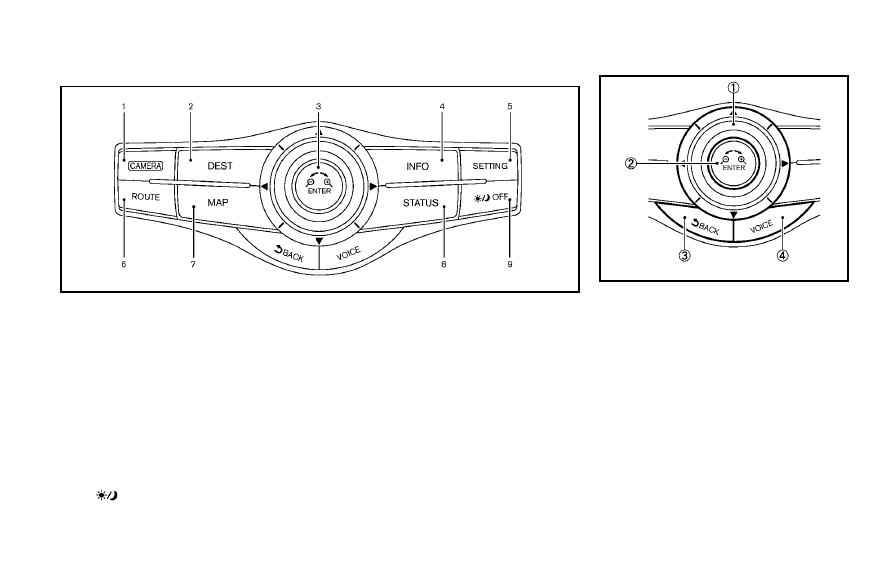

SAA3020

1.

“CAMERA” Around View Monitor dis-
play button (P.4-21)

2, 6, 7.

For navigation system control buttons
(Refer to the separate Navigation
System Owner

’s Manual.)

3.

INFINITI controller (P.4-4)

4.

“INFO” vehicle and navigation infor-
mation button (P.4-8)

5.

“SETTING” button (P.4-13)

8.

“STATUS” status display button
(P.4-8)

9.

OFF

” brightness control and

display ON/OFF button (P.4-8)

SAA3025

HOW TO USE INFINITI CONTROLLER

Choose an item on the display by rotating
or pushing the center dial

*

1

upward/

downward, and push the ENTER button

*

2

for operation.

If you push the BACK button

*

3

before the

setup is completed, the setup will be
canceled and/or the display will return to
the previous screen. This button can also
be used to delete characters that have
been input.

After the setup is completed, push the
BACK button

*

3

and return to the previous

screen.

CENTER MULTI-FUNCTION CONTROL PANEL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

For the VOICE button

*

4

functions, refer to

the separate Navigation System Owner

’s

Manual.

HOW TO USE TOUCH SCREEN

CAUTION

The glass screen on the liquid crystal

display may break if it is hit with a hard
or sharp object. If the glass screen
breaks, do not touch it. Doing so could
result in an injury.

To clean the display, use a soft, dry

cloth. If additional cleaning is necessary,
use a small amount of neutral detergent
with a soft cloth. Never use a rough
cloth, alcohol, benzine, thinner or any
kind of solvent or paper towel with a
chemical cleaning agent. They will
scratch or deteriorate the panel.

Do not splash any liquid such as water

or car fragrance on the display. Contact
with liquid will cause the system to
malfunction.

To ensure safe driving, some functions
cannot be operated while driving.

The on-screen functions that are not
available while driving will be

“grayed

out

” or muted.

Park the vehicle in a safe location and then
operate the navigation system.

WARNING

ALWAYS give your full attention to

driving.

Avoid using vehicle features that could

distract you. If distracted, you could lose
control of your vehicle and cause an
accident.

SAA2473

Example

Touch screen operation

With this system, the same operations as
those for the INFINITI controller are possi-
ble using the touch screen operation.

Selecting the item:

Touch an item to select it. To select the
“Audio” settings, touch the “Audio” area

*

1

on the screen.

Touch the BACK

*

2

button to return to the

previous screen.

Monitor, climate, audio, phone and voice recognition systems

4-5

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     10      11      12      13     ..
