Infiniti QX56 (2012 year). Manual - part 13

4-6

Monitor, climate, audio, phone and voice recognition systems

SAA2474

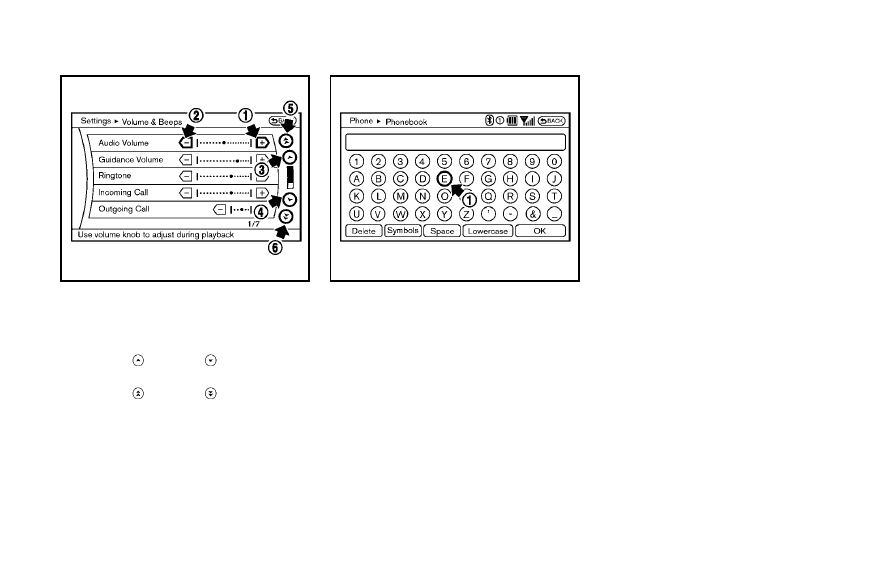

Example

Adjusting an item:

Touch the

+

*

1

or

−

*

2

button to adjust

the settings.

Touch the

*

3

or

*

4

button to

move to the previous or next item.

Touch the

*

5

or

*

6

button to

move to the previous or next page.

SAA2475

Inputting characters:

Touch the letter or number

*

1

.

There are some options available when
inputting characters.
. Uppercase:

Shows uppercase characters.

. Lowercase:

Shows lowercase characters.

. Symbols:

Shows symbols such as the question
mark (?).

. Space:

Inserts a space.

. Delete:

Deletes the last character that has been
input with one touch. Push and hold
the button to delete all of the char-
acters.

. OK:

Completes character inputs.

Touch screen maintenance

If you clean the display screen, use a dry,
soft cloth. If additional cleaning is neces-
sary, use a small amount of neutral
detergent with a soft cloth. Never spray
the screen with water or detergent. Dam-
pen the cloth first, and then wipe the
screen.

SAA3275

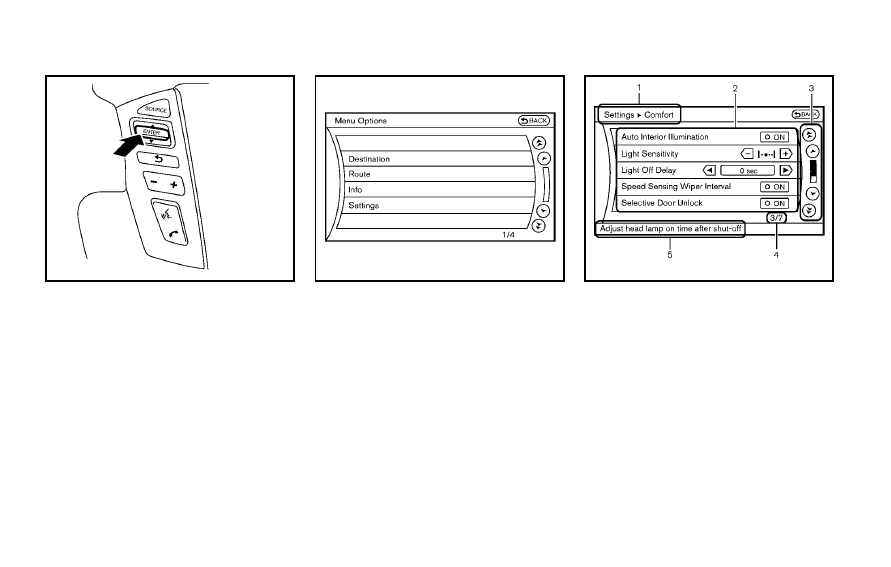

MENU OPTIONS

The start menu can be displayed using the
menu control switch on the steering-wheel-
mounted controls.

1. While the MAP or STATUS screen is

displayed, push and hold the menu
control switch until the

“Menu Options”

screen appears.

2. Highlight the preferred item by tilting

the menu control switch up or down,
and then push the menu control switch
to select it.

SAA2476

Available items

Destination/Route:

These items are for the navigation system.
See the separate Navigation System Own-
er

’s Manual for details.

Info:

Displays the information screen. It is the
same screen that appears when you push
the INFO button.

Settings:

Displays the settings screen. It is the same
screen that appears when you push the
SETTING button.

SAA2477

HOW TO SELECT MENUS ON THE
SCREEN

Vehicle functions are viewed on the display
screen in menus. To select each key item,
highlight the preferred item using the
INFINITI controller and push the ENTER
button.

Whenever a menu selection is made or
menu item is highlighted, different areas
on the screen provide you with important
information. See the following for details.

1. Header:

Shows the path used to get to the
current screen.

Monitor, climate, audio, phone and voice recognition systems

4-7

4-8

Monitor, climate, audio, phone and voice recognition systems

2. Menu Selections:

Shows the options to choose within
that menu screen.

3. UP/DOWN Movement indicator:

Shows that the INFINITI controller may
be used to move UP/DOWN on the
screen and select more options.

4. Menu Items Counter:

Shows the total number of items listed
across all pages for the current menu.

5. Footer/Information Line:

Provides more information (if available)
about the menu selection currently
highlighted.

HOW TO USE STATUS BUTTON

To display the status of the audio, air
conditioner system, fuel consumption and
navigation system, push the STATUS but-
ton. The following information will appear
when the STATUS button is pushed repeat-
edly.

Audio and Air conditioner system

? Audio

and Navigation system

? Audio and fuel

economy

? Audio and Air conditioner

system

HOW TO USE BRIGHTNESS CON-
TROL AND DISPLAY ON/OFF BUTTON

Push the

“

OFF

” button to switch the

display brightness to the daytime mode or
the nighttime mode, and to adjust the
display brightness using the INFINITI con-
troller while the indicator is displayed at
the bottom of the screen.

Push and hold the

“

OFF

” button for

more than 2 seconds to turn the display
off. Push the button again to turn the
display on.

HOW TO USE INFO BUTTON

The display screen shows vehicle and
navigation information for your conveni-
ence.

The information shown on the screen
should be a guide to determine the
condition of the vehicle. See the following
for details.

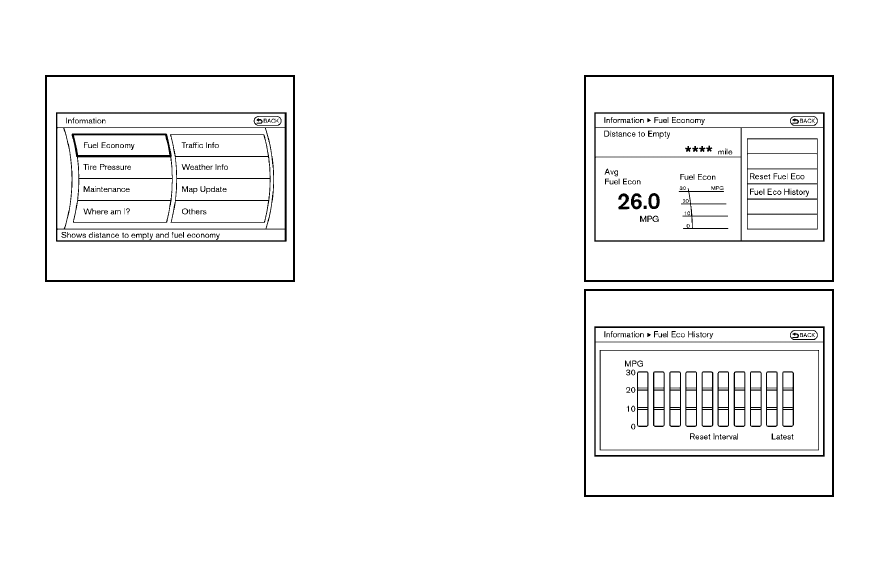

VEHICLE INFORMATION AND SETTINGS

SAA3144

Vehicle information display

1. Push the INFO button on the control

panel.

2. Select an item from the INFO menu.

3. After viewing or adjusting the informa-

tion on the following screens, push the
BACK button to return to the INFO
menu.

See the separate Navigation System Own-
er

’s Manual for the following items:

. Where am I?
. Traffic Info
. Weather Info

. Map Update
. Navigation Version*
* When the ignition switch is in the ON
position, the

“Navigation Version” key is

displayed after selecting the

“Others” key.

SAA2479

SAA2480

Monitor, climate, audio, phone and voice recognition systems

4-9

4-10

Monitor, climate, audio, phone and voice recognition systems

Fuel Economy information

The approximate distance to empty, aver-
age fuel economy and current fuel econo-
my will be displayed for reference.

To reset the average fuel economy (Avg
Fuel Econ), select the

“Reset Fuel Eco” key.

If the

“Fuel Eco History” key is selected,

the average fuel consumption history will
be displayed in graph form along with the
average for the previous Reset-to-Reset
period.

The unit can be converted between

“US”

and

“Metric”. (See “How to use SETTING

button

” later in this section.)

The fuel economy information may differ
from the information displayed on the
vehicle information display. This is due to
the timing difference in updating the
information and does not indicate a mal-
function.

SAA3146

TIRE PRESSURE information

WARNING

. When a spare tire is mounted or a wheel

is replaced, tire pressure will not be
indicated, the TPMS will not function
and the low tire pressure warning light
will flash for approximately 1 minute.
The light will remain on after 1 minute.
Contact your INFINITI retailer as soon as
possible for tire replacement and/or
system resetting.

. Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the TPMS.

The tire pressure will be displayed for
reference.

The pressure indication

“** kPa” or “**

psi

” on the screen means that the pressure

is being measured. After a few driving
trips, the pressure for each tire will be
displayed.

To change the measurement units, select
the

“Select Units” key with the INFINITI

controller and push the ENTER button.

In case of low tire pressure, LOW PRES-
SURE information will be displayed on the
screen. Check the pressure of all tires.

Tire pressure rises and falls depending on
the heat caused by the vehicle

’s traveling

condition and the temperature.

After tire rotation is performed, tire pres-
sure will not be displayed in the actual tire
position. Drive the vehicle at over 25 MPH
(40 km/h) for approximately 10 minutes to
reset the display.

For more details about the Tire Pressure
Monitoring System (TPMS), see

“Tire Pres-

sure Monitoring System (TPMS)

” in the “5.

Starting and driving

” section.

* When the ignition switch is in the ACC
position, the

“Tire Pressure” key is not

displayed.

SAA2481

SAA2482

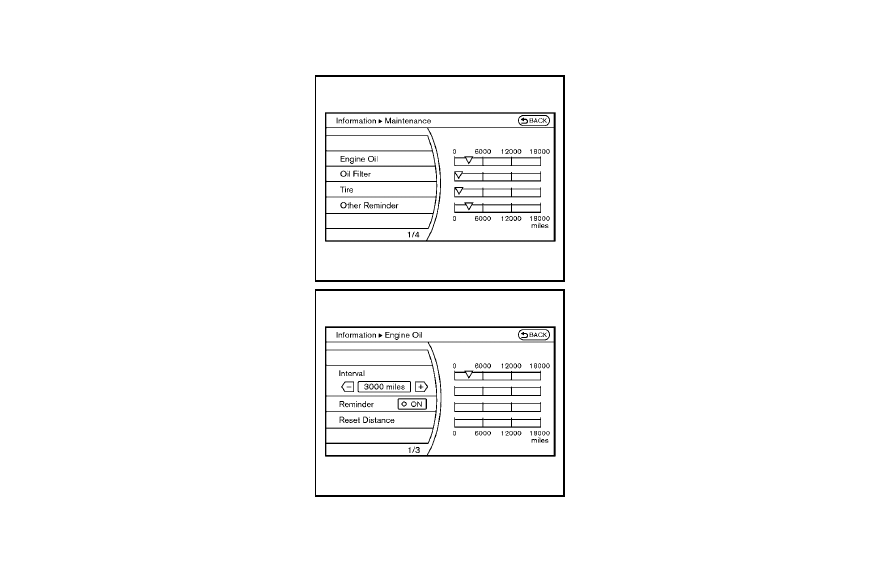

Maintenance information

The maintenance intervals can be dis-
played for the engine oil, oil filter, tire
and other reminders.

To set a maintenance interval, select a
preferred item from the list.

You can also set to display a message to
remind you that the maintenance needs to
be performed.

The following example shows how to set
the engine oil maintenance information.
Use the same steps to set the other
maintenance information.

1. Set the interval (mileage) of the main-

tenance schedule. To determine the
recommended maintenance interval,
refer to your

“INFINITI Service and

Maintenance Guide

”.

2. To display the reminder automatically

when the desired distance is reached,
select the

“Reminder” key.

3. Reset the driving distance to the new

maintenance schedule.

4. To return to the previous screen, push

the BACK button.

The unit can be converted between

“US”

and

“Metric”. (See “How to use SETTING

Monitor, climate, audio, phone and voice recognition systems

4-11

4-12

Monitor, climate, audio, phone and voice recognition systems

button

” later in this section.)

SAA3003

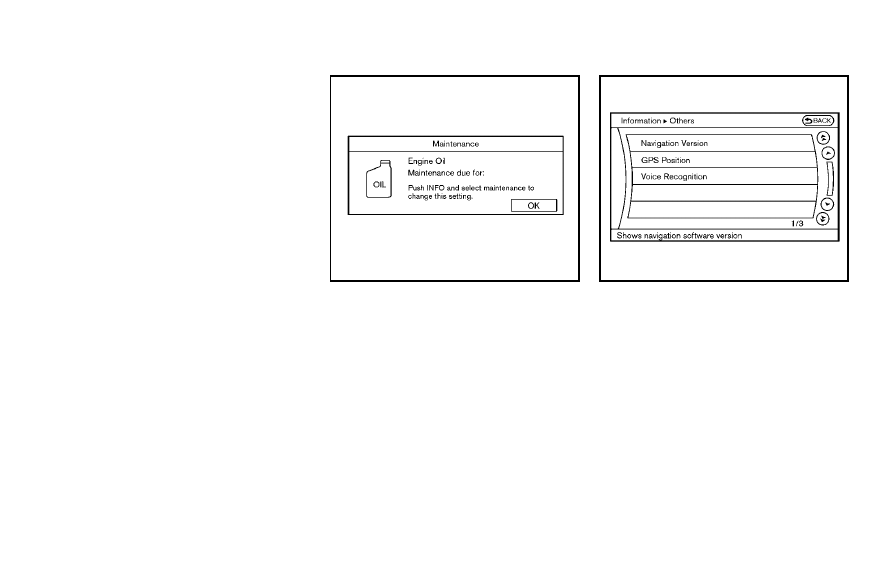

The Reminder will be automatically dis-
played when the specified distance has
been driven and every time the ignition
switch is pushed to the ACC or ON position.
The reminder will not appear while driving.

Select the

“OK” key to hide the reminder

for the rest of the current drive.

To stop the reminder from appearing,
perform one of the following actions:
. Select the “Reset Distance”.
. Deactivate the “Reminder”.
. Increase the “Interval” distance to be

more than the current distance being
tracked.

SAA3145

Others information

The Others information display will appear
when pushing the INFO button and select-
ing the

“Others” key.

Navigation Version:

For the details of this item, see the
separate Navigation System Owner

’s Man-

ual.

When the ignition switch is in the ignition
position, the

“Navigation Version” key is

displayed after pushing the INFO button.

GPS Position:

For the details of this item, see the
separate Navigation System Owner

’s Man-

ual.

Voice Recognition:

For the details of this item, see

“INFINITI

Voice Recognition system

” later in this

section.

SAA3159

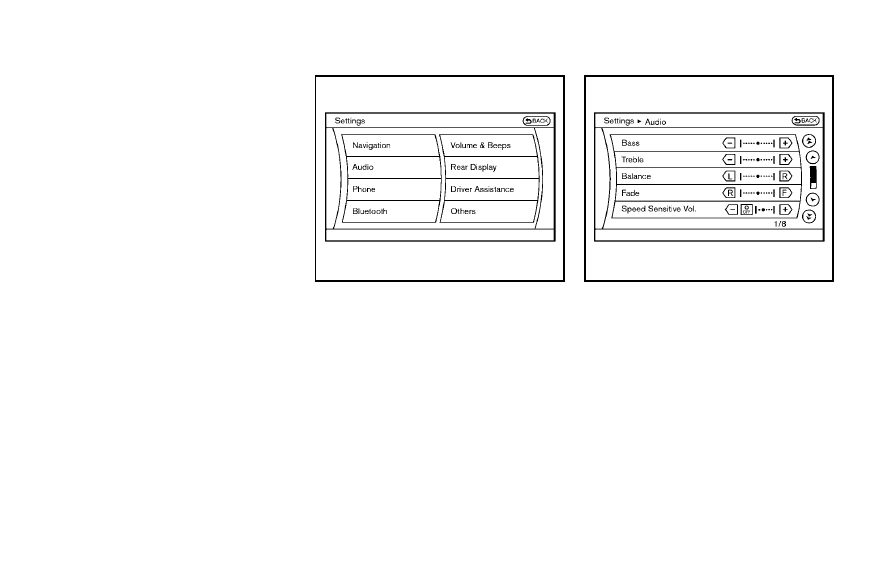

HOW TO USE SETTING BUTTON

The display as illustrated will appear when
the SETTING button is pushed.

For navigation settings, refer to the sepa-
rate Navigation System Owner

’s Manual.

SAA2485-A

Audio settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the

“Audio” key.

Bass/Treble/Balance/Fade:

To adjust the speaker tone quality and
sound balance, select the

“Bass”, “Treble”,

“Balance” or “Fade” key and adjust it with
the INFINITI controller.

These items can also be adjusted by
pushing and turning the AUDIO knob.

Monitor, climate, audio, phone and voice recognition systems

4-13

4-14

Monitor, climate, audio, phone and voice recognition systems

Speed Sensitive Vol.:

The audio system

’s volume is increased

with the vehicle speed. Select the

“Speed

Sensitive Vol.

” and adjust the effect level

with the INFINITI controller. The Speed
Sensitive Volume function is turned off
when the level is set to OFF. Increasing the
value will cause the volume to increase
faster with vehicle speed.

BOSE

®

Centerpoint

®

(if so equipped):

When this item is turned to ON, an exciting
surround sound effect is generated from a
traditional stereo recording.

Surround Effect (if so equipped):

To adjust the surround sound volume,
select

“Surround Effect” key and adjust it

with the INFINITI controller.

Driver

’s Audio Stage (if so equipped):

When this feature is turned to ON, better
sound will be provided to the driver

’s

position. The driver can enjoy a more crisp
and clear sound that is specialized for the
driver

’s position. The effect of this feature

depends on the type of music that is
played. For some music, it may be difficult
to realize the effect of this feature.

DivX

®

Registration Code:

The registration code for a device that is
used to download DivX

®

files will be

displayed on the screen. If a disc is loaded
or a USB memory is connected to the audio
system, this function will not be activated.

Display Album Cover Art:

When this item is turned to ON, the album
cover image is displayed when playing
compressed music files through a CD, DVD,
iPod

®

or MP3 USB memory. When the

image is not properly embedded in the file
or device, the image will not be displayed.

Phone settings

For details of the

“Phone” settings, see

“Bluetooth

®

Hands-Free Phone System

”

later in this section.

Bluetooth settings

For details of the

“Bluetooth” settings, see

“Bluetooth

®

Hands-Free Phone System

”

later in this section.

SAA2554

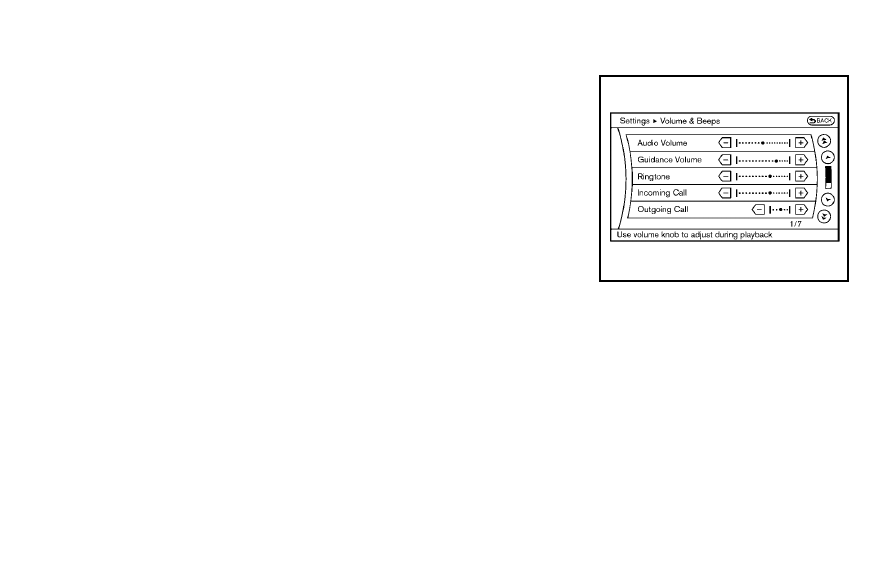

Volume and Beeps settings

The display as illustrated will appear when
pushing the SETTING button, selecting the
“Volume & Beeps” key.
Audio Volume:

To increase or decrease the audio volume,
select the

“Audio Volume” and adjust it

with the INFINITI controller. You can also
adjust the audio volume by turning the
VOLUME control knob.

Guidance Volume:

To adjust the guidance voice volume, select
the

“Guidance Volume” and adjust it with

the INFINITI controller.

You can also adjust the guidance voice
volume by turning the VOLUME control
knob while voice guidance is being an-
nounced.

Ringtone/Incoming Call/Outgoing Call:

For the details of these items, see

“Blue-

tooth

®

Hands-Free Phone System

” later in

this section.

Switch Beeps:

When this item is turned to ON, you will
hear a beep sound when you use a button.

Guidance Voice:

When this item is turned to ON, you will
hear voice guidance in the navigation
operation or in other operations.

NOTE:

When the voice guidance is being an-
nounced during audio playback, turning
the volume knob does not adjust the
music level; it adjusts the guidance
volume level. If voice guidance is not
being heard, please check the Guidance
Volume level.

SAA3039

REAR DISPLAY settings (if so
equipped)

The

“Rear Display” screen will appear

when pushing the SETTING button, select-
ing the

“Rear Display” key with the INFINITI

controller and pushing the ENTER button.

Left/Right Rear Display:

When an item is turned to ON, the selected
side of the rear display turns on. (See
“Dual head restraint DVD system” later in
this section.)

DRIVER ASSISTANCE settings (if so
equipped)

For details of the

“Driver Assistance”

settings, refer to the following items:
. “Lane Departure Warning (LDW)/Preven-

tion (LDP) system

” in the “5. Starting

and driving

” section.

. “Blind Spot Warning (BSW) system/

Blind Spot Intervention

TM

system

” in

the

“5. Starting and driving” section.

. “Distance Control Assist (DCA) system”

in the

“5. Starting and driving” section.

. “Forward Collision Warning (FCW) sys-

tem

” in the “5. Starting and driving”

section.

Monitor, climate, audio, phone and voice recognition systems

4-15

4-16

Monitor, climate, audio, phone and voice recognition systems

SAA3008

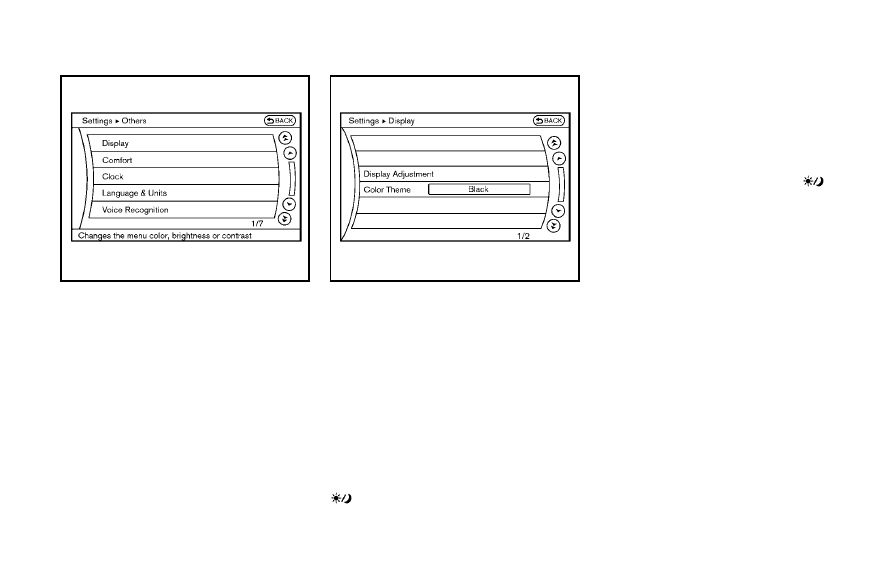

Others settings

The Others settings display will appear
when pushing the SETTING button and
selecting the

“Others” key.

The following items are available:
. Display
. Comfort
. Clock
. Language & Units
. Voice Recognition
. Camera
. Image Viewer

SAA2486

Display settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the

“Display” key.

Display Adjustment:

To adjust the display settings, select the
“Display Adjustment” key. The following
settings are available.
. Display
To turn off the screen, push the ENTER
button and turn the

“Display” indicator off.

The other method is to push and hold the

OFF button for more than 2 seconds.

When any mode button is pushed with the
screen off, the screen turns on for further
operation. The screen will turn off auto-
matically 5 seconds after the operation is
finished.

To turn on the screen, set this item to the
ON position, or push and hold the

OFF

button.
. Brightness/Contrast/Background Color
To adjust the brightness and contrast of
the screen, select the

“Brightness” or

“Contrast” key.
Then, you can adjust the brightness and
the contrast using the INFINITI controller.

For information on the

“Background Color”

key, refer to the separate Navigation
System Owner

’s Manual.

Color Theme:

Choose the theme color of the menu screen
from

“Black”, “Brown” or “Silver”.

SAA3151

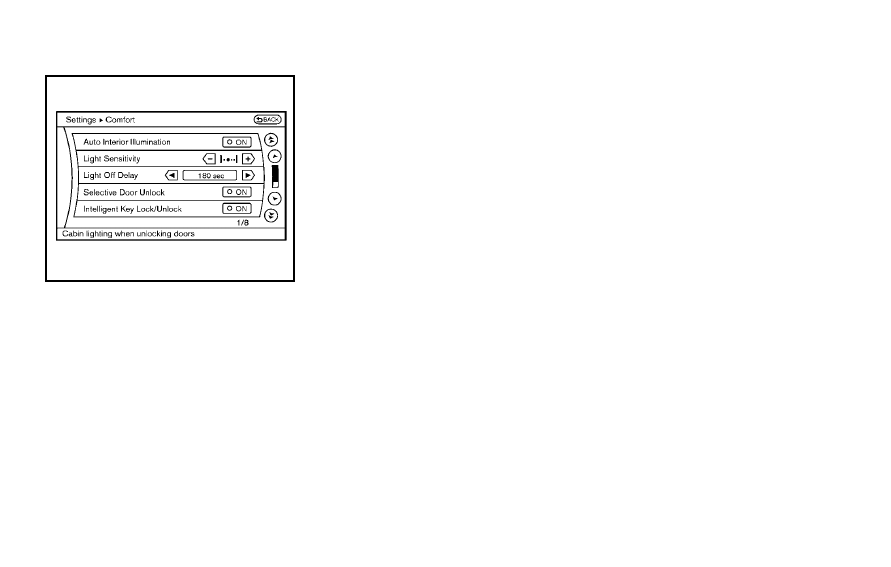

Comfort settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the

“Others” key, and then selecting the

“Comfort” key. This key does not appear on
the display until the ignition switch is
pushed to the ON position.

Auto Interior Illumination:

When this item is turned to ON, the interior
lights will illuminate if any door is un-
locked.

Light Sensitivity:

Adjust the sensitivity of the automatic
headlights higher (right) or lower (left).

Light Off Delay:

Choose the duration of the automatic
headlight off timer from 0, 30, 45, 60, 90,
120, 150 and 180 second periods.

Selective Door Unlock:

When this item is turned to ON, only the
driver

’s door is unlocked first after the door

unlock operation. When the door handle
request switch on the driver

’s or front

passenger

’s side door is pushed to be

unlocked, only the corresponding door is
unlocked first. All the doors can be
unlocked if the door unlock operation is
performed again within 60 seconds.

When this item is turned to OFF, all the
doors will be unlocked after the door
unlock operation is performed once.

Intelligent Key Lock/Unlock:

When this item is turned to ON, door lock/
unlock function by pushing the door
handle request switch will be activated.

Lift Steering Wheel on Exit:

When this item is turned to ON, the
steering wheel moves upward for easy exit

if the ignition switch is in the LOCK
position and the driver

’s door is opened.

After getting into the vehicle and pushing
the ignition switch to the ACC position, the
steering wheel moves to the previous
position.

Slide Driver Seat Back on Exit:

When this item is turned to ON, the driver

’s

seat moves backward for easy exit if the
ignition switch is in the OFF position and
the driver

’s door is opened. After getting

into the vehicle and pushing the ignition
switch to the ACC position, the driver

’s seat

moves to the previous position.

Return All Settings to Default:

Select this item and then select

“YES” to

return all settings to the default.

Monitor, climate, audio, phone and voice recognition systems

4-17

4-18

Monitor, climate, audio, phone and voice recognition systems

SAA2487

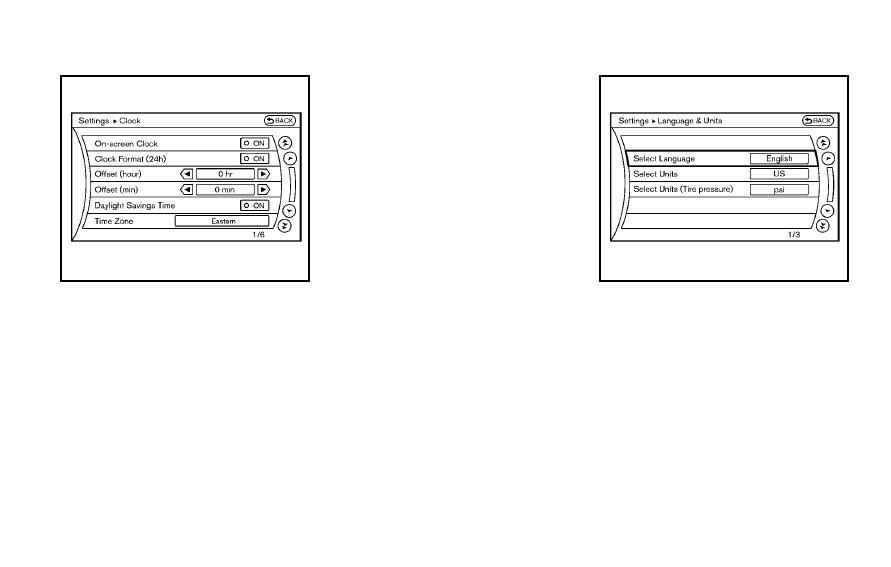

Clock settings

The display as illustrated will appear when
pushing the SETTING button and selecting
the

“Others” key, and then selecting the

“Clock” key.
The clock settings display cannot be
operated while driving. Stop the vehicle
in a safe place and apply the parking brake
before setting the clock.

On-screen Clock:

When this item is turned to ON, a clock is
always displayed in the upper right corner
of the screen.

This clock will indicate the time almost
exactly because it is always adjusted by
the GPS system.

Clock Format (24h):

When this item is turned to ON, the 24-
hour clock is displayed. When this item is
not turned to ON, the 12-hour clock is
displayed.

Offset (hour)/(min):

Adjust the time by increasing or decreasing
per hour or per minute.

Daylight Saving Time:

Turn this item to ON for daylight saving
time application.

Time Zone:

Choose the time zone from the following
. Pacific
. Mountain
. Central
. Eastern
. Atlantic
. Newfoundland
. Hawaii
. Alaska

SAA3007

Language & Units settings

The Language & Units settings display will
appear when pushing the SETTING button.

Select the

“Others” key to show the

“Language & Units” key.
Select Language:

Select the

“Select Language” key. Choose

“English”, “Français” or “Español” for your
favorite display appearance.

If you select the

“Français” key, the French

language will be displayed, so please use
the French Owner

’s Manual. To obtain a

French Owner

’s Manual, see “Owner’s

Manual/Service Manual order information

”

in the

“9. Technical and consumer informa-

tion

” section.

Select Units:

Select the

“Select Units” key. Choose “US”

(Mile,

8F, MPG) or “Metric” (km, 8C, L/100

km) for your favorite display appearance.

Select Units (Tire Pressure):

Choose the

“Select Units (Tire Pressure)”

key and push the ENTER button. From the
following display, select

“kPa” or “psi”.

When the ignition switch is in the ACC
position, the

“Select Units (Tire Pressure)”

key is not displayed.

Voice Recognition settings

For details about the

“Voice Recognition”

settings, see

“INFINITI Voice Recognition

system

” later in this section.

CAMERA settings

The

“CAMERA” screen will appear when

pushing the SETTING button, selecting the
“Camera” key with the INFINITI controller
and pushing the ENTER button.

For the details about the camera system
operation, see

“Around View

TM

Monitor

settings

” later in this section.

SAA2491

Image Viewer

The image files in the USB memory will be
displayed. To display the Image Viewer,
push the SETTING button, select the
“Other” key and then select the “Image
Viewer

” key. The image of the selected file

is displayed on the right side of the screen.

When a number of folders are included in
the USB memory, select a folder from the
list to display the file list.

Images will not be shown on the display
while the vehicle is in any drive position to
reduce driver distraction. To view images,
stop the vehicle in a safe location and

apply the parking brake.

Monitor, climate, audio, phone and voice recognition systems

4-19

4-20

Monitor, climate, audio, phone and voice recognition systems

SAA2492

Full Screen Display:

The full screen display will appear when
selecting the

“Full Screen Display” key.

To operate the Image Viewer or to change
the settings, select the desired key using
the INFINITI controller.
.

(Start)

Select the

“

” key to start playing

the slideshow.

.

(Stop)

Select the

“

” key to stop the

slideshow.

.

(Next)

Select the

“

” key to display the next

file.

.

(Previous)

Select the

“

” key to display the

previous file.

Setting the Image Viewer:

The Image Viewer setting display will
appear when selecting the

“Settings” key

on the full screen display. The following
settings are available for the full screen
display.
. Slideshow Speed

Select the

“Slideshow Speed” key.

From the following display, select the
changing time from 5, 10, 30, 60
seconds or

“No Auto Change”.

. Slideshow Order

Select the

“Slideshow Order” key. From

the following display, select

“Random”

or

“Order List”. For “Order List”, the

image order is the order of the files as
stored on the USB memory.

Operating tips:
. Only files that meet the following

conditions will be displayed.
— Image type: JPEG
— File Extensions: *.jpg, *jpeg

— Maximum Resolution: 2048 6 1536

pixels

— Maximum Size: 2 MB
— Colors: 32768 (15 bit)
— Maximum File Name lengths: 253

Bytes

— Maximum Folders: 500
— Maximum Images per Folder: 1024

. If an electronic device (such as a digital

camera) is directly connected to the
vehicle using a USB cable, no image
will be displayed on the screen.

. If the file name is too long, some file

names may not be entirely displayed.

. When the total number of characters in

the file name exceeds 100 or if 1 file
name in a directory exceeds 100
characters, all files will show a shor-
tened 8-character version. The image
will still be displayed when selected.

When you push the CAMERA button or shift
the selector lever into the R (Reverse)
position while the ignition switch is in the
ON position, the Around View Monitor
operates. The monitor displays various
views of the position of the vehicle.

Available views:
. Bird-Eye View

The surrounding view of the vehicle.

. Front-Side View

The view around and ahead of the front
passenger

’s side wheel.

. Front View

The view to the front of the vehicle.

. Rearview

The view to the rear of the vehicle.

. Rear-Wide View

An approximately 180-degree view of
the rear of the vehicle.

The system is designed as an aid to the
driver in situations such as slot parking or
parallel parking.

SAA3160

There are some areas where the system
will not detect objects. When in the front or
the rearview display, an object below the
bumper or on the ground may not be
detected

*

1

. When in the bird-eye view, a

tall object near the seam of the camera
detecting areas will not appear in the

monitor

*

2

.

WARNING

. The Around View Monitor is a conveni-

ence but it is not a substitute for proper
vehicle operation because it has areas
where objects cannot be viewed. Always
look out the windows and check mirrors
to be sure that it is safe to move before
operating the vehicle. Always operate
the vehicle slowly.

. Do not use the Around View Monitor with

the outside mirror in the stored position,
and make sure that the lift gate is
securely closed when operating the
vehicle using the Around View Monitor.

. The distance between objects viewed on

the Around View Monitor differs from the
actual distance.

. The cameras are installed above the

front grille, the outside mirrors and
above the rear license plate. Do not put
anything on the cameras.

. When washing the vehicle with high-

pressure water, be sure not to spray it
around the cameras. Otherwise, water
may enter the camera unit causing water

Monitor, climate, audio, phone and voice recognition systems

4-21

AROUND VIEW

TM

MONITOR
