FRONT SEAT

SE-183

C

D

E

F

G

H

J

K

L

M

A

B

SE

1.

Side air bag module

2.

Seatback frame

3.

Seatback pad

4.

Seatback heater unit

5.

Headrest

6.

Seatback grip belt

7.

Seatback board

8.

Seat cushion heater unit

9.

Seat cushion pad

10. Headrest holder (locked)

11.

Headrest holder (free)

12. Seatback trim

13. Seat cushion trim

14. Seat lumbar unit

15. Seat cushion rear finisher

16. Reclining device (LH)

17. Reclining device rod

18. Reclining device (RH)

19. Seat cushion frame

20. Power seat switch

21. Seat cushion outer finisher

22. Lumbar support switch knob

23. Reclining switch knob

24. Slide-lifter switch knob

25. Seat cushion rod (LH)

26. Lifter motor unit assembly

27. Seat lifter link bracket (rear)

28. Seat lifter link bracket (front)

29. Seat cushion rod (RH)

30. Inner sliding assembly

31. Seat control unit bracket

32. Driver seat control unit

33. Flexible wire

34. Outer sliding assembly

35. Seat cushion front finisher

36. Power seat harness

37. Front leg cover (LH/RH)

38. Rear leg cover (LH/RH)

SE-184

FRONT SEAT

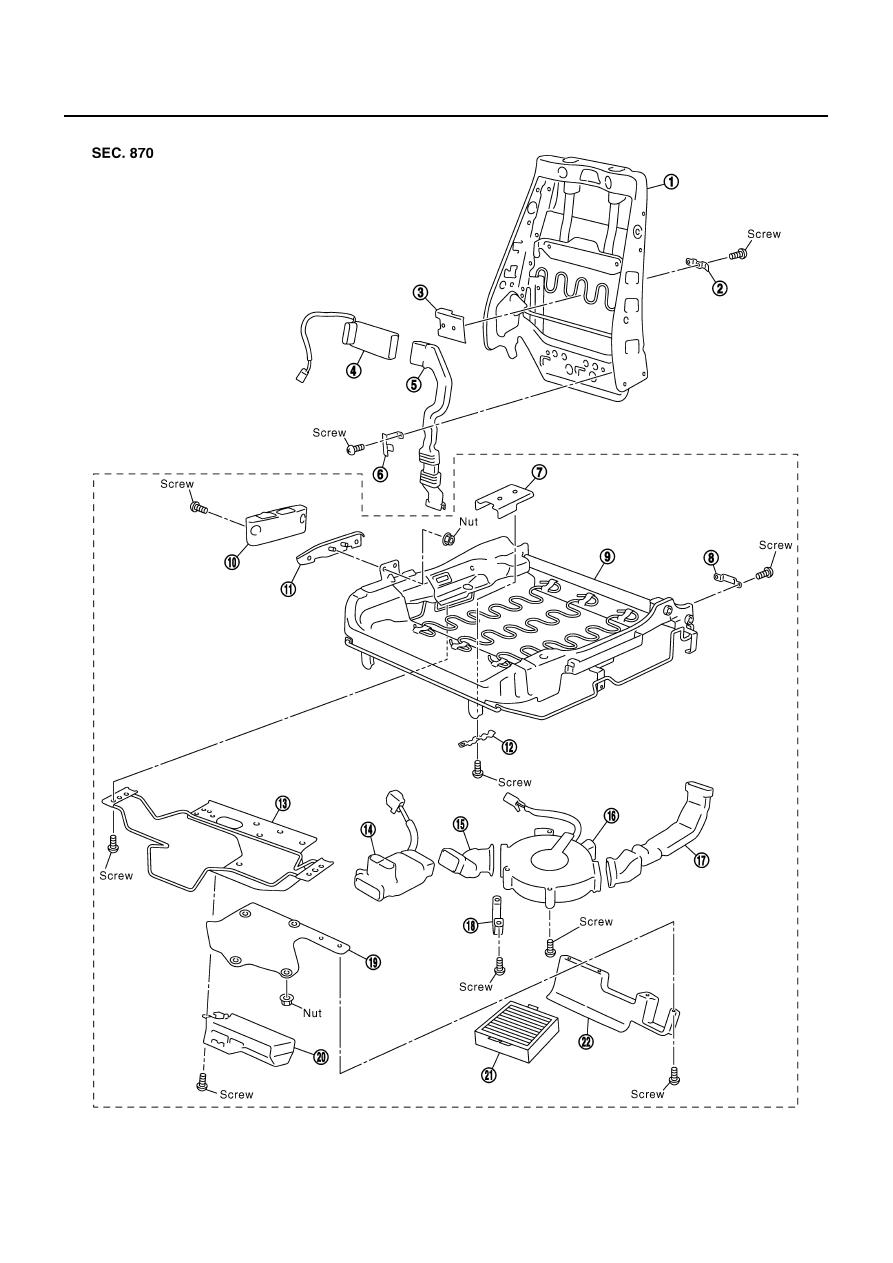

CLIMATE CONTROLLED SEAT

PIIB8302E

FRONT SEAT

SE-185

C

D

E

F

G

H

J

K

L

M

A

B

SE

CAUTION:

Do not disassembly the component parts of only front passenger seat in the dotted lines shown in the
figure below.

1.

Seatback frame

2.

Seatback outer bracket

3.

Seatback inner bracket

4.

Seatback thermal electric device

5.

Seatback duct

6.

Seatback duct upper bracket

7.

Seat cushion inner bracket

8.

Seatback duct lower bracket

9.

Seat cushion frame

10. Climate controlled seat switch

11.

Climate controlled seat switch
bracket

12. Seat cushion outer bracket

13.

Seat cushion mounting upper
bracket

14. Seat cushion thermal electric device 15. Seat cushion front duct

16.

Climate controlled seat blower
motor

17. Seat cushion rear duct

18. Seat cushion duct lower bracket

19.

Seat cushion mounting lower
bracket

20. Climate controlled seat control box

21. Climate controlled seat filter

22. Seat cushion rear duct cover

SE-186

FRONT SEAT

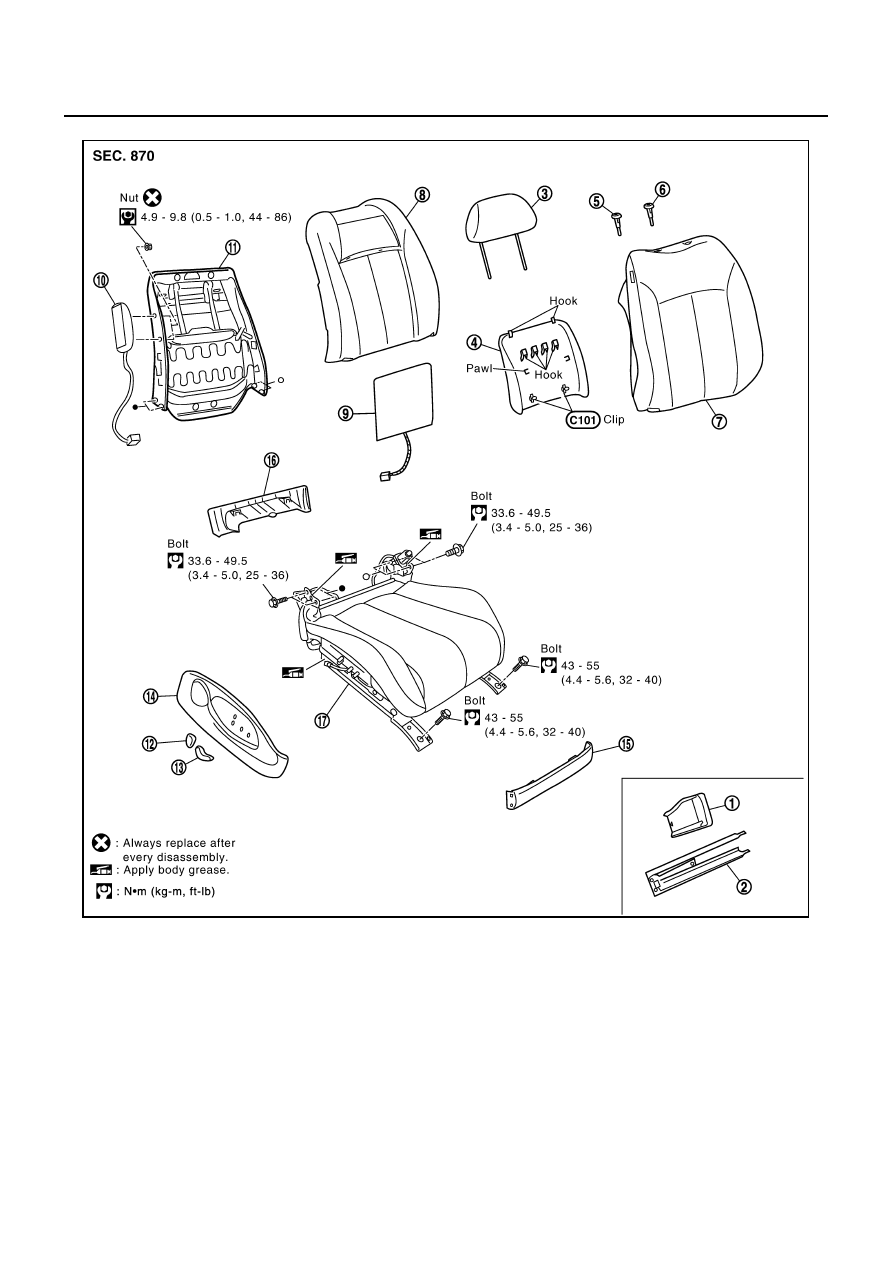

PASSENGER SIDE POWER SEAT

PIIB8301E

1.

Front leg cover (LH/RH)

2.

Rear leg cover (LH/RH)

3.

Headrest

4.

Seatback board

5.

Headrest holder (free)

6.

Headrest holder (locked)

7.

Seatback trim

8.

Seatback pad

9.

Seatback heater unit

10. Side air bag module

11.

Seatback frame

12. Reclining switch knob

13. Slide-lifter switch knob

14. Seat cushion outer finisher

15. Seat cushion front finisher

16. Seat cushion rear finisher

17. Seat cushion complete
