BACK-UP LAMP

LT-105

C

D

E

F

G

H

I

J

L

M

A

B

LT

Bulb Replacement

NKS0019F

Refer to

LT-115, "REAR COMBINATION LAMP"

 .

Removal and Installation

NKS0019G

Refer to

LT-116, "REAR COMBINATION LAMP"

 .

LT-106

PARKING, LICENSE PLATE AND TAIL LAMPS

PARKING, LICENSE PLATE AND TAIL LAMPS

PFP:26550

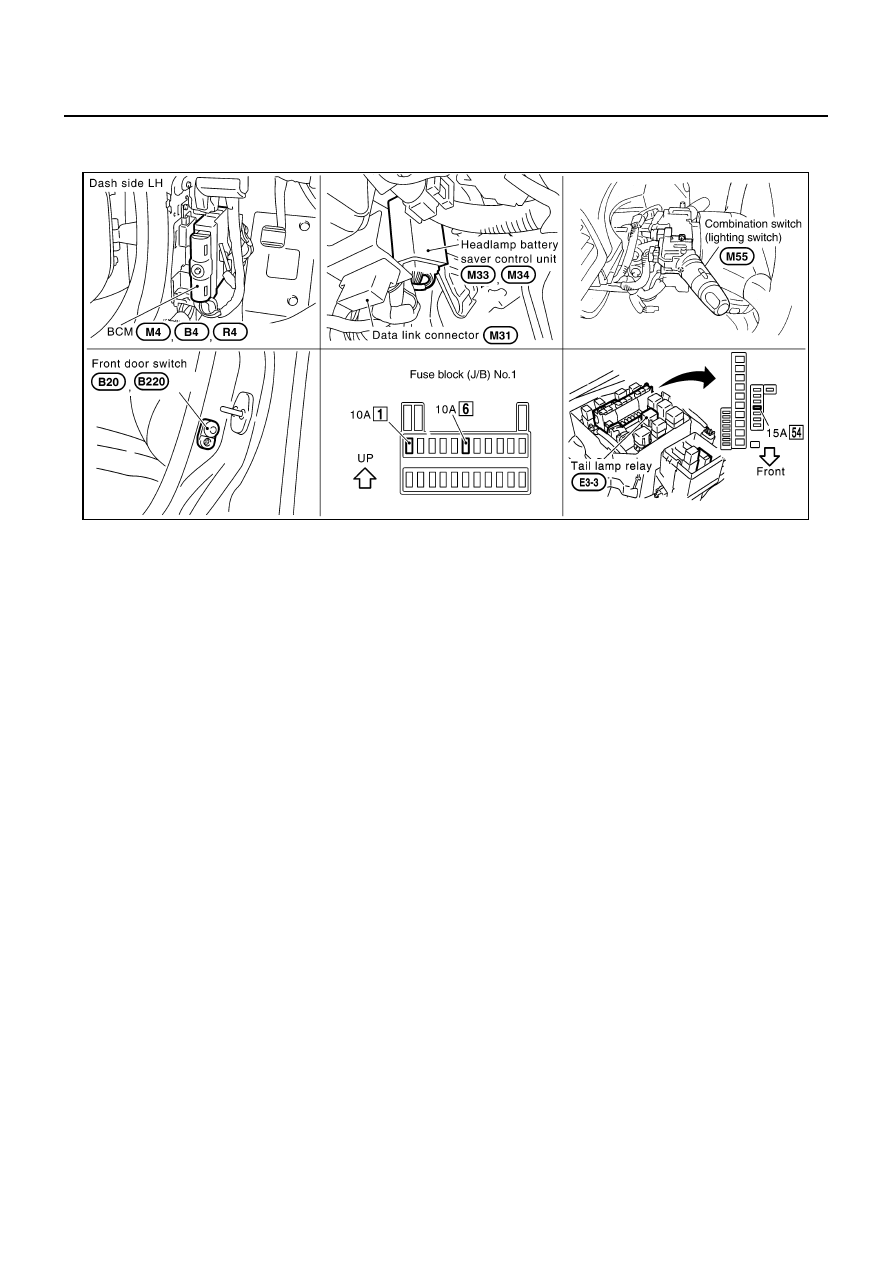

Component Parts and Harness Connector Location

NKS0019H

System Description

NKS0019I

The parking, license plate, side marker and tail lamp operations are controlled by combination switch (lighting
switch) which is connected to the spiral cable and BCM (body control module). The battery saver system is
controlled by the headlamp battery saver control unit and BCM.

OUTLINE

Power is supplied at all times

●

to tail lamp relay terminals 2 and 6

●

through 15A fuse [No. 54, located in fuse, fusible link and relay block (J/B)], and

●

to headlamp battery saver control unit terminal 7

●

through 10A fuse [No. 6, located in fuse block (J/B) No.1].

When ignition switch is in ON or START position, power is supplied

●

to headlamp battery saver control unit terminal 1

●

through 10A fuse [No. 1, located in fuse block (J/B) No.1].

Ground is supplied

●

to headlamp battery saver control unit terminals 4 and 11

●

through grounds M25 and M115.

LIGHTING OPERATION BY LIGHTING SWITCH

When lighting switch is in 1ST (or 2ND) position, ground is supplied

●

to tail lamp relay terminal 1

●

through headlamp battery saver control unit terminals 6 and 14

●

to headlamp battery saver control unit terminals 5 and 13

●

through lighting switch terminal 11

●

to lighting switch terminal 5

●

through grounds M25 and M115.

Tail lamp relay is then energized and the parking, license plate, side marker and tail lamps illuminate.

BATTERY SAVER CONTROL

When the ignition switch is turned from ON (or START) to OFF (or ACC) positions while parking, license, side
marker and tail lamps are illuminated, the RAP signal is supplied to terminal 10 of headlamp battery saver
control unit terminal from BCM terminal 135.

PKIB1794E

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-107

C

D

E

F

G

H

I

J

L

M

A

B

LT

After counting 45 seconds by the RAP signal from the BCM to headlamp battery saver control unit, the ground
supply to terminal 1 of the tail lamp relay from headlamp battery saver control unit terminals 6 and 14 is termi-
nated.
Then the parking, license plate, side marker and tail lamps are turned off.
The parking, license plate, side marker and tail lamps are turned off when driver or passenger door is opened
even if 45 seconds have not passed after the ignition switch is turned from ON (or START) to OFF (or ACC)
positions while the parking, license plate, side marker and tail lamps are illuminated.
When the lighting switch is turned from OFF to 1ST (or 2ND) after the parking, license plate, side marker and
tail lamps are turned off by the headlamp battery saver control, ground is supplied.

●

to headlamp battery saver control unit terminals 5 and 13 from lighting switch terminal 11, and

●

to tail lamp relay terminal 1 from headlamp battery saver control unit terminals 6 and 14.

Then the parking, license plate, side marker and tail lamps illuminate again.

LT-108

PARKING, LICENSE PLATE AND TAIL LAMPS

Schematic

NKS0019J

TKWM1489E
